Реферат: Инженерно-геологическая оценка участка, предназначенного для строительства

Содержание

Листы

Введение 4

1 Региональная оценка условий района строительства

1.1 Климат, орография, гидрология 6

1.2 Геологическое строение 7

1.3 Гидрогеологические условия 7

1.4 Природные грунтовые условия Нижегородской области 8

1.5 Факторы, осложняющие инженерно-геологические условия

1.5.1 Экзогенные геологические процессы 8

1.5.2 Природно-охранные и охранно-восстановительные мероприятия 14

2 Инженерно-геологическая оценка участка, предназначенного для

строительства

2.1 Физико-географические условия 15

2.2 Геологическое строение 15

2.3 Гидрогеологические условия 16

2.4 Инженерно-геологическая характеристика грунтов 16

2.5 Физико-геологические процессы и явления 17

Выводы и рекомендации 18

Литература 21

Введение

Основная цель курсовой работы по дисциплине «Инженерная геология» заключается в том, чтобы научиться анализировать инженерно-геологические условия территории, предназначенной для промышленно-гражданского строительства, оценить перспективность её застройки. Кроме того, на основе анализа и оценки инженерно-геологических условий студент должен предусмотреть наиболее эффективные меры защиты данной территории от опасных физико-геологических процессов и явлений. Для достижения данной цели необходимо решить ряд задач:

1. Составить инженерно-геологический разрез;

2. Выполнить анализ инженерно-геологических условий района расположения участка строительства (т.е. произвести региональную оценку по инженерно-геологическим условиям);

3. Проанализировать инженерно-геологические условия конкретного участка, предназначенного для промышленно-гражданского строительства;

4. Оценить перспективность застройки территории конкретного участка, предназначенного для промышленно-гражданского строительства и разработать рекомендации, улучшающие его инженерно-геологические условия.

Для решения задач по инженерно-геологической оценке территории в тексте учебного пособия приводятся сведения о естественных природных условиях Нижегородской области, о её грунтовых условиях, физико-геологических процессах, осложняющих строительство; приводится серия специальных геологических карт. «Карта инженерно-геологического районирования территории Нижегородской области» сопровождается детальным описанием состава, свойств и состояния грунтов каждого инженерно-геологического района, с указанием основных физико-механических характеристик этих грунтов.

В тексте в табличной форме содержатся сведения из нормативной и справочной литературы, которые необходимы для наиболее полной оценки инженерно-геологических условий территории, в целом, и грунтов, в частности.

Конечная цель работы – обосновать пригодность (либо непригодность) данного участка для промышленно-гражданского строительства.

Местоположение участка: Нижегородская область, пос. Коверино, левобережье Горьковского водохранилища.

1 Региональная оценка условий района строительства

1.1 Климат, орография, гидрология

Территория Нижегородской области расположена в восточной части Русской равнины; для нее характерен сложный и расчлененный рельеф, образованный сочетанием различных по конфигурации и высотам возвышенностей и низменностей.

Район строительства, располагающийся в левобережье реки Волги, представляет собой низменную орографическую зону, разделяющуюся на Волго-Ветлужскую и Марийскую низины, для которых характерны следующие морфологические данные:

Небольшая глубина расчленения и малые уклоны поверхности обусловливают относительно неглубокое залегание уровня грунтовых вод, заболачивание.

Основной рекой территории области является река Волга. В левобережье Волги бассейны ее притоков носят равнинный характер, покрыты множеством мелких озер и болот. Реки здесь протекают в широких долинах, имеющих преимущественно невысокие пологие склоны, широкие поймы, и отличаются значительной извилистостью, малыми уклонами и небольшими скоростями течения. Густота речной сети 0,20…0,23 км на 1 км² .

Климат Нижегородской области умеренно континентальный, обычно с холодной многоснежной зимой и умеренно жарким коротким летом.

Особенности рельефа и геоморфологического строения местности обусловили различие в климате низменного Заволжья и возвышенного правобережья. На заданном районе выпадает 580 – 600 мм атмосферных осадков. Средняя многолетняя температура воздуха до 3,1…3,7 С.

1.2 Геологическое строение

Наиболее древними породами, подстилающими четвертичные отложения в северо-восточной части области являются верхнепермские. Это красноцветные песчано-глинистые отложения татарского яруса (Р₂ t), отчетливо распадающиеся литологически на 3 толщи: нижнюю, представленную загипсованными песчаниками и глинами с прослоями доломитов и мергелей, среднюю – мергельно-глинистую, верхнюю – песчано-глинистую. Мощность отложение более 100м.

В тектоническом отношении район находится в Волжско-Камской антеклизе (структура 2-го порядка) и в Ветлужско-Унженской впадине (структура 3-го порядка).

1.3 Гидрогеологические условия

Данный район строительства характеризуется широким развитием грунтовых вод в аллювиальных отложениях речных долин и в флювиогляциальных отложениях. Поток грунтовых вод, заключенный в песчаной толще пород, имеет преимущественно инфильтрационное питание, разгрузка его осуществляется в Горьковское водохранилище и в левобережные притоки. Глубина залегания зеркала грунтовых вод в среднем 0,2…30 метров, преобладает 0,5…6 метров. на высоких террасах и в пределах флювиогляциальных равнин глубина до воды составляет 14…27 метров и более, на пойме 0,2…6 метров.

1.4 Природные грунтовые условия

Нижегородской области

В заданном районе строительства преобладают среднечетвертичные флювиогляциальные отложения, пески, мощность 5-7 метров.

Район строительства относится к Волго-Ветлужской зандровой равнине. В районе наблюдается преимущественно надморенные флювиогляциальные отложения. В основном песчаные грунты водноледникового происхождения залегают на пологих водораздельных склонах левобережья реки Ветлуги. Мощность песков, как правило, более 10 метров; глубина залегания зеркала грунтовых вод 2,0…20 метров.

По карте грунтовых условий это район преимущественно гляциальных и флювиогляциальных отложений. Гляциальные отложения чаще всего представлены тяжелыми суглинками и грубыми песчаными глинами красно-бурого и коричневого цвета, по консистенции твердыми и тугопластичными, иногда мягкопластичными, отличающимися невысокой плотностью. Почти повсеместно они содержат включения (иногда значительные, до 30…40%) гравия и валунов, в основном кристаллических пород. Подстилаются они подморенными флювиогляциальными песками, выполняющими понижения доледникового рельефа.

Инженерно-геологические условия района благоприятны в целом для всех видов наземного строительства.

1.5 Факторы, осложняющие инженерно-геологические условия

1.5.1 Экзогенные геологические процессы

Выветривание горных пород происходит повсеместно, но протекает сравнительно медленно. В зависимости от основных действующих факторов различают следующие типы выветривания: физическое, химическое, биологическое.

Физическое выветривание выражается преимущественно в механическом дроблении пород без существенного изменения их минерального состава. Породы дробятся в результате колебания температур, замерзания воды, механической силы ветра, давления, которое возникает в процессе роста корней растений и т.д. Свою лепту вносит переменное намокание и высушивание пород.

Химическое выветривание выражается в разрушении горных пород путем растворения и изменения их состава. Наиболее активными химическими реагентами являются вода, кислород, углекислота и органические кислоты.

Биологическое (органическое) выветривание проявляется в разрушении горных пород в процессе жизнедеятельности организмов и растений. Породы дробятся и в значительной мере подвергаются воздействию органических кислот.

Обычно одновременно действуют все типы выветривания. Мощность зоны выветрелых пород зависит в основном от уклона поверхности: на крутых склонах мощность составляет 0,10 - 0,50м, затем происходит оползание, на пологих склонах мощность до 2,00 - 3,00м, на ровных поверхностях - до 5,00м, а в зонах наличия тектонических трещин и разломов до 5,00 — 10,00м. Скорость выветривания зависит от интенсивности воздействующих факторов.

Для предотвращения выветривания или улучшения свойств уже выветрелой породы существуют различные мероприятия (покрытие горных пород непроницаемыми для очагов выветривания материалами, пропитывание пород различными веществами, нейтрализация агентом выветривания и т.д.).

Денудация - процесс, благодаря которому продукты выветривания горных пород удаляются с мест их образования и перемещаются на более низкие гипсометрические уровни. Главной движущей силой является действующая сила тяжести. Различают линейно действующую денудацию и плоскостную.

Линейный снос происходит по определенным линейным путям, чаще по понижениям в рельефе, постепенно расширяя, углубляя и сглаживая их (образуются делли).

Способами борьбы с денудацией обычно являются одернования, регулирование поверхностного стока, уположение поверхности.

Овражная эрозия имеет довольно широкое развитие и может поражать огромные по площади регионы.

При таянии снега и во время дождей образуются ручейки и потоки. Возникает струйчатая эрозия. Образуются промоины мелкие и глубокие, узкие и широкие. Они дают начало оврагам. Развитию оврагов способствует отсутствие растительного покрова и наличие пород, способных к размыву, и рельеф местности. Развитие промоин начинается при крутизне поверхности 1о;с дальнейшим увеличением крутизны резко возрастает скорость развития. Наиболее легко размываются лессовые породы, поэтому в районах их распространения овраги имеют наиболее широкое развитие. Овраг может вскрыть подземные воды, в таком случае возникает постоянный водоток, который в свою очередь усиливает рост оврага.

Мероприятия на землях, подверженных овражной эрозией, следующие:

- планировка приовражных склонов и засыпка мелких оврагов (промоин) глубиной до 1,5-2,О м с последующим залужением;

- выполаживание оврагов с устройством гидротехнических сооружений (лотков, быстротоков, перепадов);

- устройство распылителей стока;

- создание противоовражных лесных полос;

- строительство на базе оврагов водоемов, дорожной сети, рекреационных зон.

Речная эрозия осуществляется динамическим воздействием воды на горные породы. Одновременно вода оказывает и растворяющее действие. Эрозией собственно называется углубление водотоком своего русла и расширение его в стороны. Поэтому, обычно различают глубинную и боковую эрозию. Глубинная и боковая эрозия всегда протекают одновременно, но боковая может продолжаться и тогда, когда глубинная уже замедлилась, либо сменилась аккумуляцией.

Базис глубинной эрозии - уровень, ниже которого река, имеющая неизменное падение к устью, нигде не может углубить свое русло. Он зависит от базиса озера, моря, в которое впадает река. На изменение базиса эрозии влияют вертикальные колебательные движения земной коры (неотектоника).

Для зданий и сооружений, расположенных в речных долинах, подмыв берегов, в том числе и древних террас, и углубление реки представляет значительную опасность. Это приводит к обрушению берегов, появлению обвалов, оползней. С боковой эрозией борются укреплением берегов с регулированием течения реки. Способы различны: устройство набережных, подпорных стенок, наброска бутового камня, укладка ж/б плит и т.д. Направление течения реки регулируют с помощью струенаправляющих стенок, дамб, бун.

Оползни являются обычным явлением по бортам долин, по склонам оврагов, берегам водохранилищ.

Оползень — скользящее смещение горных пород под действием равитации без потери контакта с поверхностью. Выделяют следующие геоморфологические элементы оползня: тело оползня (сползшая масса пород, сохранившая монолитность, либо распавшаяся на отдельные блоки), язык оползня (часть оползших пород, выдвинувшаяся за границу поверхности отделения), стенка срыва (над телом оползня возвышается другая стенка, по которой произошел отрыв оползших масс от массива пород), поверхность или плоскость скольжения (по ней происходит скользящее движение пород), бровка оползня (бровка стенки срыва), подошва или основание оползня (нижний край, представляющий выход поверхности скольжения на поверхность), борта оползня (правый и левый смотря сверху вниз склона по направлению смещения).

Длина оползня измеряется от бровки срыва до нижней границы сместившихся масс, ширина - между бортами.

Классификаций оползней чрезвычайно много. Наиболее часто применяются следующие классификации:

- по характеру развития смещения (деляпсивные, детрузивные оползни);

- по характеру захвата горных пород (оползни 1-го порядка, оползни 2-го порядка);

- по структуре оползневого склона и положению поверхности смещения (асеквентные, консеквентные, инсеквентные);

- по возрасту и фазам развития (современные, древние оползни).

Существующие представления о механизме оползневых процессов позволяют разделить все многообразие оползней на 2 группы. Согласно указанной классификации, к I группе относятся оползни, приуроченные к породам коренной основы, отличающиеся относительной сохранностью первоначальной структуры смещающихся пород, ко II группе относятся оползни, характеризующиеся полным изменением структуры, состояния и свойств всей массы смещающихся пород четвертичных отложений.

Оползни I группы происходят сравнительно редко, захватывают часть склона, иногда весь склон от плато до уреза реки и ниже.

В этой группе выделяют 3 типа оползней, отличающееся основными оползнеобразующими факторами и морфологическими особенностями.

Оползни выдавливания производят большое впечатление своими размерами. Происходят они вследствие раздавливания пород в глубине массива и последующего их выдавливания. Подготовка оползня происходит скрытно, смещение происходит буквально за несколько минут и часто носит катастрофический характер. Под оползшими породами могут оказаться здания и люди. Если появляются трещины за 1-3 суток до основного смещения и их удается обнаружить, то жертв и большого материального ущерба удается избежать.

Длина оползней выдавливания > 80-100м, ширина > 50-60м, глубина захвата смещением до 20-40м, в отдельных случаях до 50-бОм. Для оползней выдавливания характерна крутая, почти вертикальная стенка срыва высотой до 15-20м, наличие крутых ступенчатых блоков с почти горизонтальной поверхностью и вала выпирания (вала выдавливания) у подошвы оползня.

Оползни выплывания образуются при выплывании песчаных разностей пород вследствие действия веса вышележащих пород и при высоких гидравлических градиентах. Основным деформируемым горизонтом (ОДГ) чаще всего являются алевролиты глинистые, реже песчаники глинистые тонкозернистые. Длина оползней выплывания от 20 до 50м, ширина может достигать 60-100м, глубина захвата смещением 6-10м, стенка срыва почти вертикальная, но высота её обычно не превышает 5-7м.

Оползни скольжения наиболее распространены среди оползней I группы. Смещением захватывается выветрелая зона коренных пород и покрывающих её четвертичных отложений. Смещение происходит быстро, вследствие хрупкого разрушения пород, переходящего в срез. Длина оползней 30-80м, ширина 50-60м, иногда >60м, глубина захвата смещением от 5 до 15-20м. Для оползней выдавливания характерно наличие мелких ступенеобразных блоков пород, запрокинутых в сторону склона.

Оползни I группы обычно происходят на склонах -с коэффициентом устойчивости 1 и менее, при крутизне склонов 18-28° и более, при наличии в разрезе пород с пониженными прочностными характеристиками (чаще всего это глины). Конфигурация склонов может быть вогнутой, прямолинейной и выпуклой. Оползни выдавливания чаще всего происходят на вогнутых склонах, в январе — феврале, когда снеговой покров достигает максимальной высоты, оползни выплывания образуются обычно в весенний период, оползни скольжения могут происходить в любые сезоны года, но как правило, при значительном увлажнении пород на значительную глубину.

Оползни П группы составляют 80-95% от общего количества оползней, происходят ежегодно, особенно активны в весенний период. Происходят на склонах крутизной 8° и выше. Основные оползнеобразующие факторы — атмосферные осадки, подземные воды, подмыв основания склона. В этой группе выделяется также 3 типа оползней.

Оползни течения наиболее распространены. Основной деформируемый горизонт атмосферными осадками, либо различного вида водами (подземными в период высокого положения уровня, техногенными г др.) приобретает текучее состояние и начинается медленное смещение юрод, которое может продолжаться от нескольких суток до 1-2 месяцев. Поверхность оползней имеет бугристый характер, реже мелкоступенчатый. Размер оползней довольно различен: длина до 12-20м, ширина до 20-50м, глубина захвата смещением от 3 до 5-8м.

Оползни течения развиваются в элювиально-делювиальных, аллювиальных, озерно-аллювиальных отложениях.

Оползни проседания встречаются редко и поражают только лессовидные суглинки и супеси, для которых характерным признаком является их просадочность. Размер оползней небольшой: длина редко превышает 20-ЗО м, ширина 30-40 м, глубина смещения чаще до 3-4 м, реже до 5-6 м. Стенка срыва оползней обычно почти отвесная высотой 1,5-4,О м. Тело оползня одноступенчатое, реже двухступенчатое. Ступени представляют террасы с почти горизонтальной поверхностью.

Основным оползнеобразующим фактором являются атмосферные осадки в виде затяжных дождей.

Оползни разжижения — смещение пород в виде грязевого потока, вследствие мгновенной потери прочности. Оползням этого типа подвержены только лессовидные суглинки, возможно это связано с их макропористостью и столбчатой отдельностью. Смещение происходит быстро (1-3 минуты) и на месте оползших пород остаются лишь пустые колбы выплывания. Разжиженные породы устремляются вниз по незатронутому смещением склону и растекаются по встреченным террасам, либо по дну оврагов. Длина оползней 20-50 м, ширина 10-ЗО м. Глубина захвата смещением не превышает 3-5 м. Причиной разжижения грунтов могут быть интенсивные атмосферные осадки. Оползни часто происходят во время ливней.

1.5.2 Природно-охранные и охранно-восстановительные

мероприятия

На данной территории развита овражная эрозия. Поэтому следует предпринимать следующие мероприятия:

- планировка приовражных склонов и засыпка мелких оврагов (промоин) глубиной до 1,5-2,О м с последующим залужением;

- выполаживание оврагов с устройством гидротехнических сооружений (лотков, быстротоков, перепадов);

- устройство распылителей стока;

- создание противоовражных лесных полос;

- строительство на базе оврагов водоемов, дорожной сети, рекреационных зон.

Также на территории много подтапливаемых мест, поэтому нужно устраивать организованный водоотвод с этих мест. В связи с сильной вырубленностью лесов нужны мероприятия по восстановлению этих лесов.

2 Инженерно-геологическая оценка участка,

предназначенного для строительства

2.1 Физико-географические условия

Геоморфологический участок расположен в междуречье реки Узола и Горьковского водохранилища. Область Волго-Ветлужская зандровая равнина. Реки и овраги отсутствуют. Абсолютные отметки поверхности 110,0 – 114,6 метров, уклон 4,8 град.

На данном участке возможна овражная эрозия, затопление территорий.

2.2 Геологическое строение

В геологическом строении участка принимают участие отложения четвертичной системы и коренные породы пермской системы. Послойное описание пород приводится в таблице.

2.3 Гидрогеологические условия

Количество вскрытых водоносных горизонтов – 1. Тип горизонта грунтовые подземные воды. Водосодержащая порода – песок средней крупности с гравием и галькой, мощность около 26 метров. Положение поверхности подземных вод в абс. отм. 102,0 – 103,6 м с глубиной 8 – 10,8 метров. Уклон поверхности подземных вод J = ∆H/l = (103.6 – 102.0)/52.5 = 0.03 – подземные воды образуют поток. Воды защищены от загрязнения. Величина весеннего подъема уровня воды до 1,2 метра. Предположительно воды на участке - гидрокарбонатные кальциевые, минерализация менее 1 г/л.

2.4 Инженерно-геологическая характеристика грунтов,

классы, группы, типы грунтов

Инженерно-геологическая характеристика грунтов приводится в табличной

форме.

На моем участке находятся следующие виды грунтов:

- песок: класс – дисперсные, группа – несвязные, тип – силикатные;

- глина: класс – дисперсные, группа – связные, тип – минеральные;

- мергель: класс – скальные, группа – полускальные, тип – карбонатные.

2.5 Физико-геологические процессы и явления

Район строительства, располагающийся в левобережье реки Волги, представляет собой низменную орографическую зону, разделяющуюся на Волго-Ветлужскую и Марийскую низины, для которых характерны следующие морфологические данные:

Небольшая глубина расчленения и малые уклоны поверхности обусловливают относительно неглубокое залегание уровня грунтовых вод, заболачивание.

Район строительства относится к Волго-Ветлужской зандровой равнине. В районе наблюдается преимущественно надморенные флювиогляциальные отложения. В основном песчаные грунты водноледникового происхождения залегают на пологих водораздельных склонах левобережья реки Ветлуги. Мощность песков, как правило, более 10 метров; глубина залегания зеркала грунтовых вод 2,0…20 метров.

На участке строительства глубина до зеркала грунтовых вод 8-10,8 метров. Заболачивание исключается.

Инженерно-геологические условия района благоприятны в целом для всех видов наземного строительства.

Выводы и рекомендации

Тип здания – 5 этажный жилой дом с размерами 12*72 метра. Класс ответственности – II. Тип фундамента – ленточный сборный. Данный участок подходит под строительство жилого дома.

Верхний слой – глина плотная с включением щебня, мощность 6-9 метров. На заданном районе выпадает 580 – 600 мм атмосферных осадков. Тип водоносного горизонта – грунтовые подземные воды, глубина до зеркала – 8-10,8 метров, величина весеннего подъема уровня воды до 1,2 метра.

Для получения расчетных характеристик грунта необходимо произвести буровые разведочные работы.

Буровые и горно-проходческие разведочные работы являются суще­ственной частью инженерно-геологических и гидрогеологических по­левых исследований. С помощью буровых скважин и горных выработок (шурфов, штолен и др.) выясняют геологическое строение и гидрогеологические условия строительной площадки на необходимую глубину, отбирают пробы грунтов и подземных вод, проводят опытные работы и стационарные наблюдения.

К главнейшим разведочным выработкам относят расчистки, кана­вы, штольни, шурфы и буровые скважины. При инженерно-геологи­ческих работах наиболее часто используют шурфы и буровые скважины.

Бурение является одним из главнейших видов разведочных работ, применяется в основном для исследования горизонтальных или пологопадающих пластов. С помощью бурения выясняют состав, свойства, состояние грунтов, условия их залегания. Вся эта работа основывается на исследовании образцов пород, которые непрерывно извлекаются из скважины по мере ее углубления в процессе бурения. В зависимости от способа бурения и состава пород образцы могут быть ненарушенной или нарушенной структуры. Образцы ненарушенной структуры полу­чили название керна.

Диаметр скважин, используемых в практике инженерно-геологи­ческих исследований, обычно находится в пределах 100—-150 мм. При отборе образцов на лабораторные испытания скважины следует бурить диаметром не менее 100 мм. Глубина скважин определяется задачами строительства и может составлять десятки метров. При гидротехниче­ском строительстве достигает сотен метров, при поисках нефти и газа несколько километров.

При инженерно-геологических исследованиях применяют такие виды бурения, которые позволяют получать образцы пород.

Проходка скважин в слабых и водонасыщенных породах бывает затруднена вследствие обваливания и оплывания стенок. Для их креп­ления применяют стальные обсадные трубы, которые опускают в скважины и продолжают бурение.

По мере проходки буровой скважины оформляется ее геологическая документация в виде геолого-литологической колонки, на которой видно, как залегают слои, их толщина, литологический тип, глубина залегания уровня грунтовых вод, места отбора образцов пород в виде керна, возраст пород в индексах. Буровые колонки состав­ляют в масштабе 1:100—1:500. После завершения бурения скважина засыпается.

Отбор образцов пород и проб воды. Отбор образцов производят из обнажений, буровых скважин, шурфов и других выработок. Пробы отбирают послойно, на всю глубину выработки, но не реже чем через каждые 0,5—1,0 м. Наиболее детально опробуется слой, который будет несущим основанием сооружений. Из всех образцов, полученных при инженерно-геологических исследованиях, 5—10 % отбирают для по­следующих лабораторных анализов.

Для инженерно-геологических работ обязателен отбор монолитов, т. е. образцов с сохранением их структуры. Особенно это важно при отборе образцов из слоев связных дисперсных пород (глины, суглинки), в которых кроме структуры необходимо сохранить природную влаж­ность. В шурфах и обнажениях отбирают монолиты в форме, близкой к кубу, с размерами от 10 х 10 х 10 см до 30 х 30 х 30 см. Из буровых скважин с помощью грунтоносов отбирают цилиндрические монолиты высотой 20—30 м. Монолиты немедленно парафинируют для сохра­нения их естественной влажности, т. е. обматывают слоем марли, пропитанной парафиногудронной смесью, подогретой до 60—65 °С. Монолиты предохраняют от сотрясения и промерзания и хранят не более 1,5 месяцев.

Помимо монолитов, отбирают образцы нарушенной структуры и образцы рыхлых пород. Вес каждой такой пробы составляет до 0,5 кг.

Пробы подземной воды берут из каждого водоносного горизонта в количестве от 0,5 до 2 л. Количество отбираемой пробы зависит от вида химического анализа (полный или сокращенный) и степени минерализации воды. Вода набирается в емкость и тщательно закупо­ривается.

В моем случае нужно пробурить две скважины для определения характеристик грунта. Глубина скважины 6 метров. Отбор образцов произвести как с ненарушенной структурой, так и с нарушенной структурой. Всего будет отобрано два монолита грунта и два образца с нарушенной структурой.

В целом участок пригоден для всех видов наземного строительства.

Литература

1 ГОСТ 26100-95. Грунты. Классификация / Госстрой России. - М.:, ГУЛ

ЦПП, 1997.-38с.

2 ГОСТ 20522-96. Грунты. Методы статической обработки результатов

испытаний / Госстрой России. - М.:, ГУЛ ЦПП, 1997.

3 ГОСТ 21.302-96. Условные графические обозначения в документации по

инженерно-геологическим изысканиям / Госстрой России. - М.:, ГУЛ

ЦПП, 1997.

4 Гришина И.Н., Хромова Т.С. Условные обозначения к инженерно-геологическим разрезам. Методические указания. - Н.Новгород, издание Нижегород. гос. архит.-строит. ун-та, 2003. - 20 с.

5 Нижегородская область. Географический атлас / Отв.ред. Султанова Л.П. – Н.Новгород, 1996. - 37с.

6 СНиП II-02-96. Инженерные изыскания для строительства. Основные положения проектирования. М., 1997.

7 Копосов Е.В. Анализ инженерно-геологических условий и оценка перспективности застройки территории, предназначенной для промышленно-гражданского строительства, учебное пособие для вузов/ Е.В. Копосов, Ю.С. Григорьев, И.Н. Гришина, Т.С. Хромова. – Н.Новгород: Нижегород. гос. архит.-строит. ун-т, 2005, - 205с.

Графическое приложение №1

Условные обозначения:

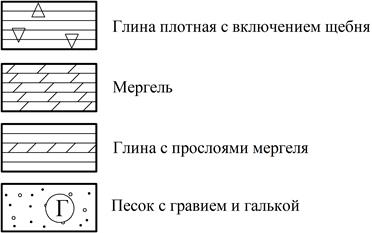

1. Литология грунтов

2. Характерные особенности

3. Возраст и генезис грунтов

gQ_II – гляциальные отложения среднечетвертичного отдела четвертичной системы;

fQ_II – флювиогляциальные отложения среднечетвертичного отдела четвертичной системы;

P₂ t₁ – коренные породы татарского яруса позднепермского отдела пермской системы.

4. Гидрогеологические условия

Тип водоносного горизонта – грунтовые подземные воды;

справа от скважины – абсолютная отметка уровня воды, слева –

глубина до воды

5. Инженерно-геологическая характеристика

- номер инженерно-геологического элемента

6. Прочие обозначения

- буровая скважина, слева – глубина скважины в метрах, справа –

абсолютная отметка забоя в метрах;

- граница инженерно-геологического элемента.
