Курсовая работа: Проектирование трехэтажного здания
1. Объемно-планировочное решение
Здание запроектировано прямоугольной формы в плане с размерами в осях 18x30 м. Здание имеет 3 этажа. Высота этажа - 3.6 м.
По техническим соображениям и, исходя из условий эксплуатации, из здания на улицу запроектировано 2 выхода. С верхних этажей эвакуация, предусмотрена через 2 лестничных клетки.
Технико-экономические показатели
1) Площадь общая [м2 ] находится, как площадь всех помещений по внутренним граням стен и перегородок
Sобщ. =1443,5
2) Площадь полезная [м2 ] вычисляется, как площадь общая за вычетом площади лестничных клеток.
Sполезн. = Sобщ. - Sлестн.клет. =1412,52
3) Строительный объем [м3 ] вычисляется, как произведение общей площади на высоту от пола до низа ограждения (потолка) и на количества этажей.
Vстр. = Sобщ * H*Nэт. =75928,1
4) Строительный объем на 1м2 находится, как отношение строительного объема к общей площади.
V = Vстр. / Sобщ =52,6
5) Площадь застройки [м2 ] находится, как площадь по наружному контуру стен.
Sзастр. =818,06
2. Конструктивное решение
В данном разделе описываются конструктивное решение здания и его элементов. При выполнении графической часты проекта следует выбирать все строительные конструкции и элементы здания, приведенные в настоящем разделе. При вычерчивании эскизов конструкций и элементов здания следует приводить ссылки на соответствующие нормативные документы (ГОСТы и СНиПы), указывать маркировку этих элементов. На. строительные конструкции и элементы здания: фундаментные плиты, фундаментные блоки, стеновые круглопустотные железобетонные плиты перемычки окна двери составляется таблица спецификации
Для полов и покрытий здания приводятся эскизы с указанием слоев и материла, плотности материала и толщины слоя.
Таблица 2.1.1 Спецификация сборных железобетонных элементов фундаментных плит
Марка плит |
Размеры, мм |
Количества штук |
|||
L |
b |
h |
|||
ФЛ 10.24 |
2400 |
800 |
300 |
10 |
|
ФЛ 10.8 |
1200 |
800 |
300 |
8 |
|
ФЛ 12.24 |
2400 |
1200 |
300 |
36 |
|
ФЛ 12.8 |
1200 |
1200 |
300 |
8 |
2.1 Фундаменты
В курсовой работе применены ленточные сборные фундаменты, состоящие из сборных железобетонных плит (подушек) заводского изготовления и фундаментных блоков.
Фундаментные железобетонные плиты принимаются по ГОСТ 13580-85 (1994), Ширина подошвы фундаментных плит принимается равной 0.8 , 1.0 и 1.2м. Длина плит принимается равной 1.2 и 2.4м. Высота фундаментной плиты составляет 0.3м.
Фундаментные железобетонные стеновые блоки принимаются по ГОСТ 13579-78 (1994), Ширина стенового блока принимается в зависимости от толщины стены и равна: 0,3м - для стен толщиной 380мм; 0,5м — для стен толщиной 510мм; 0,6м — для стен толщиной 640 и 790мм. Длина фундаментных стеновых: блоков принимается 1.2, 2.4м. Высота фундаментного блока составляет 0.6м (с учетом швов).
Спецификация сборных железобетонных элементов фундаментных стеновых блоков
Марка плит |
Размеры, мм |
Количества штук |
||
L |
B |
h |
||
ФБС 24.6.6 |
2400 |
600 |
600 |
36 |
ФБС 12.6.6 |
1200 |
600 |
600 |
8 |
Спецификация столбчатого фундамента
Марка |
Наименование |
Количество |
Ф1 |
Фундамент ж/б столбчатый |
10 |
2.2 Стены
Принимается конструкция трехслойной кирпичной стены с внутренним слоем из эффективного утеплителя,. Толщина наружных стен принимается согласно теплотехническому расчету 510 мм. Толщина внутренних стен назначается 380мм.
2.3 Перегородки
Межкомнатные перегородки принимаются кирпичными толщиной 120мм.
2.4 Перемычки
Ж/Б надоконные и наддверные перемычки проектируются в соответствии с ГОСТ 948-84(1991) «Перемычки ж/б для зданий с кирпичными стенами. Технические условия», в зависимости от ширины оконных и дверных проемов.
Спецификация сборных ж/б элементов — перемычек
Наименование |
Размеры, мм |
Количество штук |
||
В |
h |
L |
||
Надоконная |
120 |
190 |
2000 |
138 |
Наддверная |
120 |
90 |
1400 |
46 |
2.5 Ригели
В проекте применяется Ж/Б прогоны прямоугольного сечения по серии 1.420-12.
Спецификация сборных Ж/Б элементов ригелей
Марка Ригеля |
Размеры, мм |
Количество штук |
||
B |
h |
L |
||
Р1 |
200 |
600 |
6000 |
45 |
Р2 |
200 |
600 |
3000 |
6 |
2.6 Плиты перекрытия
Проектируемые перекрытия и покрытия здания выполняются из ж/б круглопустотных плит по ГОСТ 9561-91 «Плиты перекрытий ж/б многопустотные для зданий и сооружений. Технические условия».
Толщина плит – 0,22м;
Длина плит - 3,0, 12,0м;
Ширина плит – 1,0 1,2 1,5 1,8 м;
Плиты опираются на кирпичную стену на 60мм.
Маркировка плит: ПК 60.15 – плита круглопустотная длиной 60м и шириной 1,5м. Между плитами выполняется шов 10мм и заделывается цементно- песчаным раствором.
Плиты покрытия и перекрытия совместно с заделкой швов цементно- песчаным раствором создают горизонтальную диафрагму жесткости.
Спецификация сборных ж/б плит покрытия
Марка |
Размеры, мм |
Количество штук |
||
B |
h |
L |
||
ПК60.15 |
1500 |
220 |
6000 |
180 |
2.7 Лестницы
Проектом принимаются сборные ж/б лестницы по серии 1.151-1-6.
2.8 Двери
Заполнитель дверных проемов производится в соответствии с ГОСТ 6629-88 «Двери деревянные внутренние для жилых и общественных зданий. Типы и конструкции».
Ширину дверей следует принимать исходя из назначения:
- входные двери – 1,0…2,4м;
- внутренние двери – 0,9м;
Двери в санузлы, кладовые – 0,6;0,7;0,8м;
Маркировка дверей: ДГ 21.9 – дверь глухая высотой 2,1м и шириной 0,9м.
ДН 21.12 – дверь наружная высотой 2,1м и шириной 1,2м.
Спецификация заполнителя дверных проемов
Марка |
Размеры, мм |
Количество штук |
|
Ширина |
Высота |
||
ДГ 21.9 |
900 |
2100 |
34 |
ДГ 21.12 |
700 |
2100 |
16 |
2.9 Окна
Заполнение оконных проемов производится в соответствии с ГОСТ 11214-86 «Окна и балконные двери с двойным остеклением для жилых и общественных зданий. Типы, конструкция и размеры».
Площадь оконных проемов рассчитывается из условия:
Sост =Sпом /(5,5…8)
Расчет площади остекления
Номер поме- щения |
Наименование помещения |
Площадь помещения, м2 |
Площадь остекления по расчету,м2 |
Площадь остекления действительная,м2 |
|
Smax =Sпом /5,5 |
Smin =Sпом /8 |
||||
1 |
Вестибюль |
16,9 |
2,94 |
2,02 |
2,88 |
2 |
Санузел |
2,7 |
0,49 |
0,34 |
0 |
3 |
Кладовая уборочного инвентаря |
2,8 |
0,51 |
0,35 |
1,44 |
4 |
Гардероб |
5,22 |
0,94 |
0,65 |
1,44 |
5 |
Комната приёма пищи |
10,66 |
1,94 |
1,33 |
1,44 |
6 |
ГО (служба оповещения) |
11,21 |
2,04 |
1,40 |
1,44 |
7 |
Аппаратная охранной сигнализации |
10,83 |
1,97 |
1,35 |
1,44 |
8 |
Бухгалтерия |
45,39 |
8,25 |
5,67 |
7,2 |
9 |
Отдел кадров |
67,29 |
12,23 |
8,41 |
0 |
10 |
Комната обслуживания |
67,29 |
12,23 |
8,41 |
1,44 |
11 |
Инежерная |
167,15 |
30,39 |
20,89 |
12,96 |
12 |
Мужской туалет |
11,32 |
2,06 |
1,42 |
0 |
13 |
Женский туалет |
5,4 |
0,98 |
0,86 |
0 |
14 |
Женская уборная |
4,51 |
0,82 |
0,56 |
0 |
15 |
Служебное помещение |
34,37 |
0,29 |
4,32 |
2,88 |
16 |
Архив |
57,5 |
10,45 |
7,19 |
2,88 |
17 |
Кросс |
57,5 |
10,45 |
7,19 |
2,88 |
18 |
Шахта |
52,41 |
9,53 |
0,56 |
5,76 |
19 |
Гардероб мужской |
3,52 |
0,64 |
0,44 |
0 |
20 |
Коридор |
70,74 |
12,86 |
8,86 |
0 |
21 |
Щитовая |
4,11 |
0,75 |
0,51 |
1,44 |
22 |
Регулировочная |
11,21 |
2,06 |
1,40 |
1,44 |
23 |
Кабинет директора |
19,25 |
3,5 |
2,41 |
2,88 |
24 |
Комната управления и контроля |
13,31 |
2,42 |
1,66 |
1,44 |
25 |
Комната ИТР |
10,75 |
1,95 |
1,34 |
1,44 |
26 |
Служебное помещения |
34,18 |
6,21 |
4,27 |
5,76 |
27 |
Автозал |
567,33 |
103,15 |
70,92 |
30,24 |
28 |
Тамбур венткамеры |
4,64 |
0,84 |
0,58 |
0 |
29 |
Коридор |
12,77 |
7,78 |
5,35 |
0 |
2.10 Полы
Конструкция пола принимается для каждого помещения в зависимости от его функционального назначения. В помещениях общего пользования рекомендуется устанавливать полы из штучного паркета, ламината, утепленного линолеумом. В санузлах устраиваются полы из керамической плитки. В технологических помещениях со специальным оборудованием устраиваются бетонные полы.
Спецификация полов Таблица 2.10.1
Номер и наименование помещения |
Тип пола по проекту |
Элементы пола |
Площадь, м2 |
1. Вестибюль 11.Гардероб 18.Коридор 26.Коридор 24.Автозал 28.Комната управления и контроля 30.Комната приема пищи 38.Комната ИТР |
1 |
1.Линолеум.Мастика клеящая 2.Теплоизоляционный слой 3.Цем.песч. стяжка 4.Ж/Б плита перекрытия |
348.54 |
3.Выпрямительная 4.Регулировочная 5.Стативная 6.Тамбур аккумуляторной 7.Аккумуляторная 8.Кладовая уборочного инвентаря 9.Аппартная охранной сигнализации 10.Холодильная станция 15.Помещения конденсаторов 19.ГО. (служба оповещания) 20.Щитовая 25.Распаковочная 27.Кросс |
2 |
1.Бетонное покрытие 2.Цем.песч.стяжка 3.Звукоизоляционный 4.Ж/Б плита покрытия |
416.78 |
2.Кондиционерная 11.Гардероб женский 12.Женский санузел 13.Мужской санузел 14.Душевая 17.Венткамера 23.Лестничная клетка 33.Душевая 34..Женский санузел 35.Мужской санузел 21.Тамбур 22.Лесничная клетка 37.Дистиляторная. 31.Технологичес кое помещение 39.Служебное помещение |
3 |
1.Керам. плитка 2.Клеящая мастика 3.Цем. песч. стяжка 4.Ж/Б плита покрытия |
276.87 |
2.11 Колонны
В здании устраиваются кирпичные столбы сечением 640х640мм
2.12 Кровля
В проекте принимается безуклонная кровля с покрытием из гидроизоляционных рулонных материалов с организованным водоотводом.

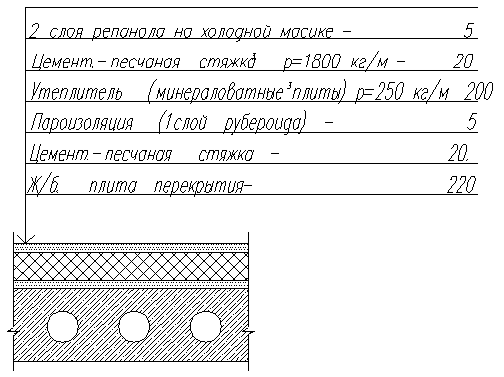

Рис.2.12.1 Состав кровли
2.13 Пожарные лестницы
Пожарные лестницы предусматривают в производственных зданиях высотой более 10м для подъёма пожарных на кровлю.
3. Отделка помещений
Ведомость отделки помещений
Наименование помещений |
Потолки |
Стены и перегородки |
Примечание Площадь |
||
Площадь |
Вид отделки |
Площадь |
Вид отделки |
||
Санузел, кладовая уборочного инвентаря |
Оклейка потолочной плиткой |
Облицовка керамической плиткой |
62.12 |
||
Комната управления и контроля, регулировочная, ГО, комната приёма пищи |
Оклейка потолочной плиткой |
Оклейка обоями |
96.54 |
||
Другие помещения |
Побелка |
Краска ПВХ |
1234.67 |
4. Отделка фасадов
Дверные оконные проёмы оштукатурены и покрашены. Деревянные полотно ворот, верей, окон, пролётов окрашены масленой краской. Наружные металлические лестницы окрашены двумя слоями эмали ПФ-115
5. Подвод коммуникаций
В проекте предусматривается подвод газа и горячей воды. Здание полностью отапливаемое.
6. Расчёт глубины заложение фундамента
Расчет глубины заложения фундамента производится в соответствии с положениями СНиП2.02.01-83 «Основания зданий и сооружений».
Глубина заложения фундамента принимается с учетом следующих факторов:
-назначения и конструктивных особенностей проектирующих сооружений (наличие или отсутствие подвала), величины и характера нагрузок, действующих на фундамент;
-глубины заложения фундаментов, примыкающих к сооружений, а так же глубины прокладки инженерных коммуникаций;
-существующего и проектировочного решений застраиваемой территории;
-инженерно-геологических условий площадки строительства, физико-механических свойств грунтов;
гидрогеологических условий площадки и возможности их изменений в результате строительства и эксплуатации сооружения (наличие подземных вод);
-глубины сезонного промерзания грунтов.
Нормативная глубина сезонного промерзания грунта dfn —d0 (M) при отсутствии данных многолетних наблюдений определяется на основе тепло-технических расчетов. Для районов, где глубина промерзания не превышает 2,5м, ее нормативное значение допускается определять по формуле:
dfn =d0 [м],
где M1 - безразмерный коэффициент, численно равный сумме абсолютных значений среднемесячных отрицательных температур за зиму в данном - районе, принимаемых по СНиП 23-01-99 (Табл.1) «Строительная климатология».
d0 - величина, принимаемая равной для супесей, песков мелких и пылеватых
М1 = t1 + t2 + t3 = -7.8° -10.6° -10.2° = -20.5°
dfn = 0.29 * V28.6 = 1.31 [м],
Расчетная - глубина сезонного промерзания грунта dfn -[м] определяется по формуле:
df = kh *dfn ,
где kh — коэффициент, учитывающий влияние теплового режима сооружения, принимаемый:
kh =0.7
df =0.7*1.31=0.917м
Значение коэффициента k h Таблица 6.1
Особенности сооружения |
Коэффициент kh при расчетной среднесуточной температуре воздуха в помещении, прилегающем к наружным фундаментам, 0 С |
||||
0 |
5 |
10 |
15 |
20 и более |
|
Без подвала с полами, устраиваемыми: |
|||||
- по грунту |
0,9 |
0,8 |
0,7 |
0,6 |
0,5 |
- на лагах по грунту |
1,0 |
0,9 |
0,8 |
0,7 |
0,6 |
- по утепленному цокольному перекрытию |
1,0 |
1,0 |
0,9 |
0,8 |
0,7 |
- с подвалом или техническим подпольем |
0,8 |
0,7 |
0,6 |
0,5 |
0,4 |
7. Теплотехнический расчет ограждающих конструкций
Исходные данные:
Параметры микроклимата.
В соответствии с требованиями СНиП [2,3] определяется:
Температура внутреннего воздуха tint - 22 °C
Влажность внутреннего воздуха φint =60%
Температурно-влажностный режим помещений - нормальный.
Климатические параметры места расположения объекта:
Наружная температура наиболее холодной пятидневки обеспеченностью 0,92 , принимается по положениям СНиП [1] и составляет tк = -20 °С:
Средняя температура воздуха отопительного периода со среднесуточной температурой воздуха ≤ 8 °С равна tth = -1.6°C
Продолжительность отопительного периода находится по данным
СНиП [1]: Zht =259 суток;
Зона влажности определяется по приложению В СНиП [4] - Влажная
Условия эксплуатации ограждающих конструкций, в зависимости от влажностного режима помещений и зон влажности, определяется в соответствии с СНиП – Б
Расчёт ведётся в следующей последовательности:
1) Определяются градусы – сутки отопительного периода по формуле
Dd =(titn - tht )*Zht ; Dd =[°C * сут]
Dd =(22-(-1.6))*259=6112.4 [°C * сут]
2) Определяется требуемое термическое сопротивление Rred (таб.4 [4] по формуле Rred =а* Dd +b где а=0.0003; b=1.2
Rred =0.0003*6112.4+1.2=3.03
3) Приведённое термическое сопротивление теплопередаче определяется по формуле Ro =Rsi +Rk +Rse ;
Rse = (*°С) Rsi =1/Litn
Litn - коэффициент теплопередачи внутренней поверхности ограждающей конструкции, принимаемой по (таб.7 [4]), Litn =8,7 (Вт/м2 *°С)
Rse =1/Lext ; Rse =1/23=0.04 (Вт/м2 *°С)
Lext - коэффициент теплопередачи внутренней поверхности ограждающей конструкции, равный (Вт/м2 *°С)
Rk =R1 + R2+ R3+…
Rn -термическое сопротивление отдельных слоёв ограждающей конструкции
Rk = -толщина слоя
-коэффициент теплопроводного слоя, определяемый по приложению СНиП [4]
Тогда
+ + + +
Rk =(*°С)
Ro =0,12+3,62+0,04=3,78 (*°С)
=(3,03-(0,12++
=250мм=0,25мм
Применяем толщину ограждающей конструкции 510 мм.
7.1 Теплотехнический расчёт наружных стен

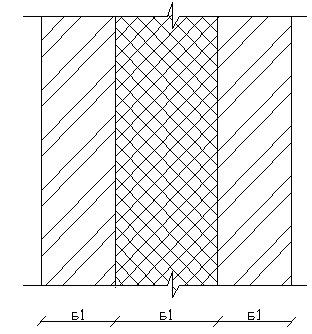

Конструкция кирпичной трёхслойной стены
Кирпичная кладка – d1 = 250мм, p=1800кг/м3 , λ1 = 1.05Вт/м3 °С
Утеплитель - d2 , толщина определяется по теплотехническому расчету
Облицовочный слой - d3 =12Омм, р=1800кг/м3 , λ3 =0,93 Вт/м3 °С;
Теплотехнический расчёт
Согласно СНиП [4] показатели тепловой защиты зданий с нормальным температурно – влажным режимом экспликации должны отвечать следующим требованиям:
а) Приведенное в сопротивление теплопередачи отдельных элементов ограждающих конструкций здания;
б) Санитарно – гигиеническое, включающие температурный переход между температурами внутреннего воздуха по поверхности выше температуры точки росы.
Проверка выполнения условия: а) Приведенное сопротивление теплопередачи Rо [м2 °С/Вт] Конструкции должны быть не менее требуемого Rred [м2 °С/Вт], который определяется по СНиП в зависимости от градуса – суток района строительства Дd [°С * сутки]
7.2 теплотехнический расчет кровли
Конструкция кровли.
Расчет ведется в следующей последовательности: 1) Определяются градусы-сутки отопительного периода по формуле:
Dd =(titn - tht )*zht ; Dd =6112,4 [°С*сут.].
2) Определяется требуемое термическое сопротивление Rred (таб.4 [4]) по формуле:
Rred = а* Dd +в; а=0,0004; в=1,6;
Rred =0,0004*6112,4+1,6=4,04 [м2 *°С/Вt].
3) Приведенное термическое сопротивление теплопередаче определяется по формуле:
R0 =Rsi +Rk +Rse ; Rsi =1/αitn;
αitn =8,7 [ Вm/м2 *°С] – коэффициент теплоотдачи внутренней поверхности ограждающей конструкции, принимаемый по (табл.7 [4]);
Rse =1/αext ;
αext – коэффициент теплопередачи внутренней поверхности ограждающей конструкции, равный 23 [ Вm/м2 *°С];
Rk =R1 +R2 +R3 +…+Rn
– термическое сопротивление отдельных слоев
ограждающей конструкции;
δn – толщина слоя
λn – коэффициент теплопроводного слоя, определяемый по приложению Д СНиП [ 4]; Для гидроизоляции (репанол) нужно:
δ1 =0,01 м;
λ1 =0,17 Вm/м2 *0 С; Для утеплителя:
δ2 =х;
λ2 =0,077 Вm/м2 *°С;
Для цементно-песчаной стяжки:
δ3 =0,02 м;
λ3 =0,93 Вm/м2 *°С; Для железо-бетонной плиты:
δ4 =0,03 м;
λ4 =2,04 Вm/м2 *°С;
Пароизоляция 2 слоя армированной плёнки:
δ5 =0,02 м;
λ5 =0,14 Вm/м2 *°С;
Определяем толщину утеплителя δ2 по формуле:
δ2 =(Rred -(1/αitn + δ1 / λ1 + δ3 / λ3 + δ4 / λ4 + δ5 / λ5+ 1/ αext ))* λ2 =(3,03-0,12+0,01/0,17+0,02/0,93+0,03/2,04+0,02/0,14+0,04))*0,077=0,20(м).
Принимаем толщину утеплителя δ2 =0,20(м).
