Дипломный проект

студента ___Горемыкин Александр Юрьевич___

Тема _18-и этажный жилой дом в г. Алматы. _

КазГАСА. 430140. 29. 78. 2006. РПЗ

Состав дипломного проекта:

Расчетно-пояснительная записка на _____ стр.

Графическая часть на ______ листах.

Академический профессор ______________ А.К. Абишев

Руководитель дипломного проекта ______________ А.К. Абишев

Консультанты разделов:

архитектурно-строительного________________ А.К. Абишев

расчетно-конструктивного ________________К.К. Бакиров

технологии строительного производства _________ А.К. Абишев

экономики строительства ______________________ А.И. Исабекова

Нормоконтролер ___________________________ __ А.К. Абишев

Дипломник ___ _ А. Ю. Горемыкн

Алматы 2006

Министерство образования и науки Республики Казахстан

Казахская головная архитектурно-строительная академия

Факультет: Общего строительства

Специальность: 430140-«Промышленное и гражданское строительство и

городское хозяйство»

Утверждаю

Академический профессор

______________ А.К. Абишев

___________________2006 г.

Задание

на выполнение дипломного проекта

Студент __________Горемыкин Александр Юрьевич___________

Тема проекта18-и этажный жилой дом в г. Алматы

Утверждена приказом по вузу № ФОС-78 от 03.02. 2006 г

Срок сдачи законченной работы __до 27.05___ 2006 г.

Исходные данные

Перечень вопросов, подлежащих разработке в дипломном проекте

а) по архитектурно-строительному разделу – описание объемно - планировочных и конструктивных решений, теплотехнический расчет, принятые условия строительства;

б) по расчетно-конструктивному разделу – составление конструктивной и расчетной схем, статический расчет поперечной рамы, расчет и конструирование основных несущих элементов;

в) по разделу технологии строительного производства – разработка технологических карт на земляные работы, на монтаж каркаса, объектного строительного генерального плана, календарного плана производства работ по объекту, требований к безопасному ведению работ;

г) по экономическому разделу – сметная стоимость строительства, сметные прямые затраты и накладные расходы, сметная стоимость одного кв. метра.

Перечень графических материалов с точным указанием чертежей

а) по архитектурно-строительному разделу – генплан, фасады, план, разрезы, узлы – 4 листа; б) по расчетно-конструктивному разделу – вариантное проектирование, схемы расположения элементов конструкций, чертежей на стадии КМ и КМД – 2 листа; в) по разделу технологии строительного производства – технологическая карта на земляные работы, на монтаж каркаса, отделка фасада, стройгенплан, календарный план производства работ по объекту – 5 листов.

Руководитель дипломного проекта __________________А.К.Абишев

Задание принял к исполнению студент __________ _____ А.Ю. Горемыкин

Дата _12. 02__ 2006 г.

Консультанты по разделам и календарный план

Руководитель ______________________________________ 2006 г.

(подпись и дата выдачи задания)

Архитектурно-

строительный

раздел

Архитектурно-

строительный

раздел

Содержание

Введение

1. Раздел. Архитектурно-строительный

1.1. Основные исходные данные

1.2. Объемно-планировочное решение

1.3. Конструктивное решение

1.4. Инженерные сети и оборудование

1.5. Теплотехнический расчет ограждающих конструкций

1.6. Антисейсмические мероприятия

2. Раздел. Расчетно-конструктивный

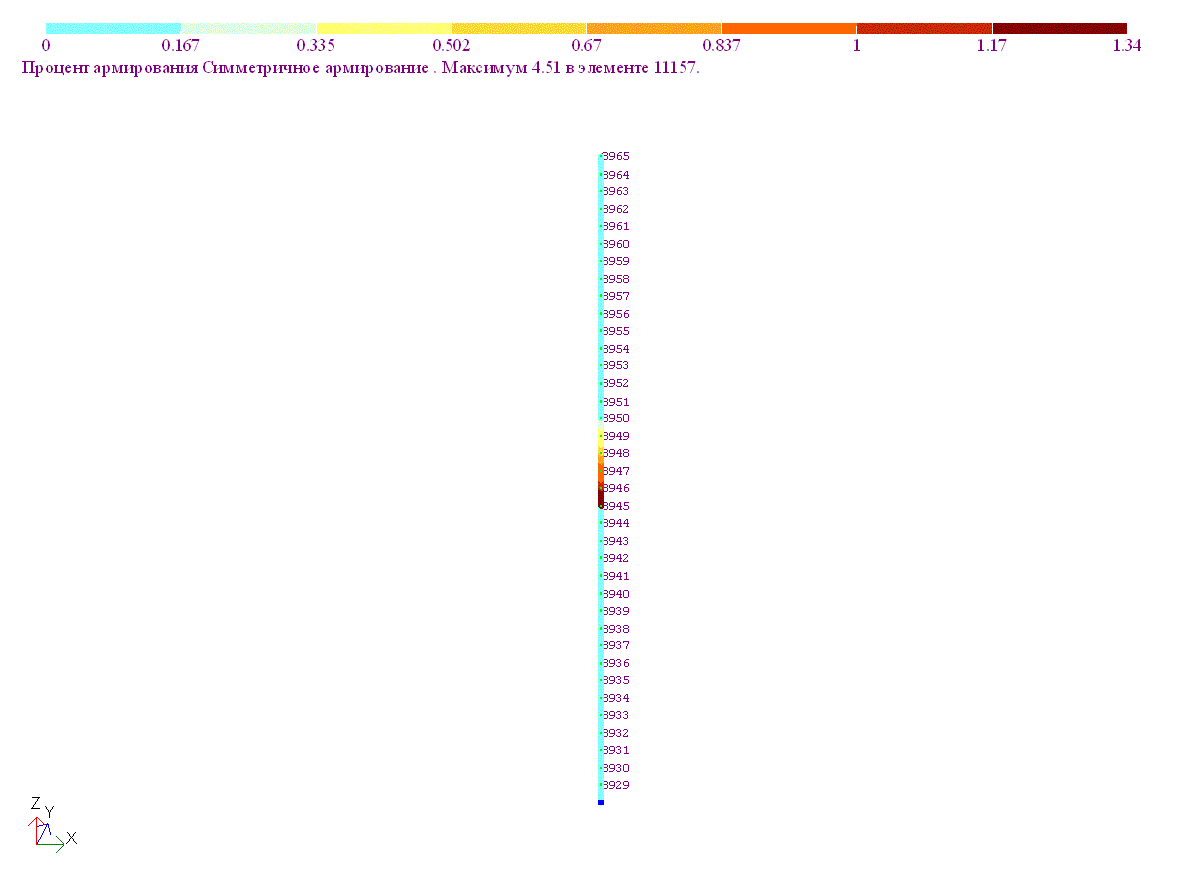

2.1.Расчет металлической рамы по программе «ЛИРА»

2.2. Расчет ленточного фундамента по программе «ЛИРА»

3. Раздел. Технология строительного производства

3.1. Технология возведения подземной части

3.1.1 Введение

3.1.2 Исходные данные

3.1.3 Определение объемов работ

3.1. Подбор транспортных средств

3.1.5 Разработка технологической схемы производства работ с расчетом рабочих параметров забоя

3.1.6 Составление калькуляции затрат труда и машинного времени

3.1.7 Составление календарного графика производства работ

3.1.8 Определение потребности в материалах и технических ресурсах

3.1.9 Требования к качеству и приемке работ

3.1.10 Мероприятия по охране труда и технике безопасности.

3.1.11 Определение ТЭП

3.2. Технология возведения надземной части

3.2.1 Характеристики возводимого здания

3.2.2 Спецификация элементов монтажа

3.2.3 Подсчет объемов СМР

3.2.4 Составление калькуляции

3.2.5 Подбор грузозахватных устройств

3.2.6 Подбор монтажных кранов

3.2.7 Сравнение вариантов монтажных кранов по себестоимости

3.2.8 Состав комплексной бригады

3.2.9 Выбор и расчет необходимого количества транспортных средств

3.2.10 Контроль качества

3.2.11 Техника безопасности

3.2.12 График производства работ

3.2.13 График движения рабочей силы

3.3. Технология возведения надземной части

3.3.1 Введение

3.3.2 Определение объемов работ

3.3.3 Калькуляция трудозатрат и зарплаты

3.3.4 Подбор строительных машин и механизмов для производства работ

3.3.5 Техника безопасности

4. Раздел. Экономика строительства

4.1.Расчет смет по программе «АВС-4»

Список использованной литературы

Введение:

Строительство зданий и сооружений призвано удовлетворять многообразные стороны жизнедеятельности человека, отражая в художественно – образной форме социальные процессы развития общества. Отвечая определенным материальным и духовным запросам, общественные здания должны вместе с строительного производства м соответствовать мировоззрению и идеологии общества.

К числу важнейших задач, поставленных перед строителями относятся: существенно поднять качество строительства; осуществить дальнейшую индустриализацию строительного производства, последовательно превращая его в единый промышленный строительный процесс возведении объектов из готовых элементов; шире применять проектирование прогрессивных научно – технических достижений, экономичные проектные решения конструкций, материалы, передовые методы организаций производства и труда; совершенствовать объемно – планировочные и конструктивные решения полносборных жилых, гражданских и производственных зданий, обеспечив дальнейшую унификацию, типизацию и стандартизацию элементов здании.

Решению этих задач во многом будет способствовать профессионального творческая деятельность будущего архитектора – строителя, высококвалифицированного строителя, так как именно эта деятельность связана и с зарождением проекта нового здания или сооружения и с его воплощением в натуре.

Строительство жилых зданий в нашей стране определяется общественной потребностью в них и экономическими возможностями страны. Проектирование жилого дома ведется на основе нормативных и рекомендательных документов.

С переходом на рыночно-экономические отношения в нашей стране возросла потребность в строительстве жилых домов. Строительство их, в городе Алматы возросло до больших размеров, что означает увеличение в их потребностях.

1. Раздел Архитектурно-строительный

1.1 Исходные данные

Участок застройки расположен в городе Алматы, севернее улицы Тимирязева между проспектом Сейфулина и пробиваемой улицей Наурызбай батыра. Рельеф участка с перепадом в 20 см.

Отметка пола первого этажа принята 0.000.

Здание находится в жилом районе, на территории которого присутствуют учреждения периодического обслуживания: магазины, детский центр, фитнесс зал, медицинский центр, Интернет-кафе расположенные на первых этажах многоэтажных домов жилого района.

Здание находится в непосредственной близости к основным артериям движения городского транспорта, что облегчает связь жилого района с центром города, местами приложения труда и другими посещаемыми местами мегаполиса.

К входам в жилое здание обеспечены подъезды для автомашин с учетом площадки для разворота и временных стоянок. Проезды внутри жилого района не сквозные, предпочтительна система тупиковых проездов с выездами на жилые местные улицы. Имеется подземная автостоянка, расположенная в одном из жилых домов района.

Зеленые насаждения имеют как оздоровительное так и эстетическое назначение.

Инженерная подготовка, водоотвод и орошение участка.

Высотные отметки здания приняты с учетом отметок рядом стоящих зданий, отметок улиц, тротуаров и предусматривает водоотвод от жилого здания и территории участка строительства.

Орошение участка и зеленых насаждений производится из поливочного крана. Отвод воды и атмосферных осадков с территории производится путем направления воды по желобкам в арычную сеть.

Благоустройство и озеленение участка.

На участке жилого дома, в западной его части предусматривается устройство для отдыха взрослых и активных игр детей.

На площадке и территории дома размещаются малые архитектурные формы: скамьи, урны, беседки. Мощение пешеходных дорожек выполняется тротуарными плитками. Все объекты благоустройства обеспечены освещением в ночное время светильниками и фонарями.

Озеленение участка осуществляется деревьями: ель обыкновенная, лиственница европейская, липа мелколистная, каштан конский, а также высаживается партерный газон.

Описание участка строительства.

Участок строительства 16-ти этажного жилого дома расположен севернее улицы Тимирязева между проспектом Сейфулина и пробиваемой улицей Наурызбай батыра в верхней части города в квартале со сложившейся планировочной структурой.

Рельеф участка спокойный с общим уклоном на север.

Участок находится в зоне сейсмичности баллов.

Расчетная температура наружного воздуха -21° С.

Глубина промерзания грунта - 1 м.

Грунтовые воды отсутствуют.

1.2 Объемно-планировочное решение здание

Здание жилого дома 16-ти этажное, с размерами в плане 20 х 20 м.

Высота этажей принята 3,3 м

Все квартиры группируются вокруг узла вертикальных коммуникаций - лестницы и лифтов.

Планировочное решение жилого дома предусматривает размещение на первом этаже офисные помещения, а на остальных по 4 квартиры на этаже.

Жилой дом имеет следующий состав квартир.

Экспликация помещений 1-го этажа

Офисные помещения

Экспликация помещений типового этажа

1 комнатная

2-х комнатная

2-х комнатная

3-х комнатная

Прочие помещения

типового этажа

Экспликация помещений пентхаусов в 2 уровня

4-х комнатная

5-ти комнатная

Прочие помещения пентхаусов

Жилые комнаты делятся на общие комнаты (дневного пребывания) и спальные. Общая комната является основной и наибольшей по площади комнатой квартиры. Она предназначена для различных занятий взрослых и детей, служит местом общения и отдыха членов семьи, а также для приема гостей.

Спальни кроме своего основного назначения (место отдыха, сна) выполняют и ряд других функций, особенно спальни детские, используемые школьниками для выполнения домашних заданий, активных игр и т.д.

Поэтому при достаточной площади спальни предусматривают в самом освещенном месте, для размещения в её части рабочих столов, шкафа с учебниками или книгами. Каждая спальня имеет свой сан. узел.

Кухня предназначена для разнообразных работ связанных с приготовлением пищи, мытьем посуды и многими другими бытовыми процессами.

Санитарные узлы. В квартирах предусмотрены по два, три сан. узла: один при спальни, а другой при холле.

Лестница является одним из существенных элементов многоэтажного жилого дома, обеспечивая вертикальную связь в здании, а также аварийную эвакуацию населения.

Лифт является основным средством вертикальной связи. Он располагается вблизи лестницы, образуя лестнично-лифтовой узел.

Мусоропровод устанавливается для удаления мусора из квартир. Он расположен в пределах лестничной клетки с удобным доступом из всех обслуживаемых квартир.

Отделочные работы.

Наружные стены здания - отделываются декоративной штукатуркой красноватого оттенка и под цвет искусственного гранита.

Цоколь - керамическая плитка (под искусственный гранит).

Ограждение балконов - металлические, облицованные декоративной штукатуркой светлого цвета.

Входные двери в дом - из алюминиевого профиля.

Входные тамбуры - декоративная штукатурка

Окна, балконные двери - алюминиевые со стеклопакетом.

Внутренняя отделка квартир выполняется индивидуально по желанию заказчика.

Полы в холлах, спальнях, кабинетах, офисах, гостиных, гардеробах, приемных - паркет/

Полы в сан. узлах, кухнях - керамическая плитка под мрамор на клею“Ветонит”

Полы в лифтовых холлах, на ступенях, лестничных площадках, тамбурах, машинном отделение (техэтаж), техническом помещение (техэтаж) - керамическая плитка под мрамор на цементно-песчаном растворе.

Полы лестничной площадки на отм. - 4.050, -3.000, -1.650, 0.000; ступени с отм. 0.000 до 3.300; балконы - керамическая плитка на цементно-песчаном растворе.

Полы в водомерных узлах, подсобных помещениях - цементно-песчаное покрытие с железнением.

Трубопроводы - металлопластиковые.

Приборы отопления - радиаторы улучшенного дизайна.

Противопожарные мероприятия.

Противопожарные мероприятия выполнены в соответствие с требованиями СНиП Р.К. 2.02.01-2001.

Степень огнестойкости здания - IIIа.

Здание жилого дома состоит из одной секции размерами 20 х 20 м.

Планировочное решение квартир обеспечивает эвакуацию жильцов дома (через окна, балконы и лестничные клетки).

Входы в техническое подполье (подвал) обособленны от входов в жилую часть дома. В подвале дома размещаются помещения технического обслуживания - тепловой узел, вентиляционная камера, тамбур шлюз.

Двери открываются по направлению выхода из здания, и имеют самозакрывающие притворы.

На каждом этаже имеется пожарный кран, а в подвале расположен тамбур шлюз с постоянным подпором воздуха.

Здание оснащено системой противопожарной сигнализации.

Противошумовые мероприятия.

Мероприятия по ограничению шума выполняются согласно СНиП II-12-77

“Защита от шума” и СНиП Р.К. 02-01-2001.

Для устранения шума со стороны лестничных клеток в отделке стен жилых помещений используются звукоизоляционные материалы.

Ствол мусоропровода изолирован, и не примыкает к стенам жилья.

1.3 Конструктивное решение.

Строительные решения приняты, исходя из технологичности производства работ, экономичности и соответствуют архитектурному замыслу проекта, функциональному назначению объекта с учетом всех требований нормативных документов по строительству.

Здание имеет рамное конструктивное решение из металлического каркаса.

Основанием фундаментов служит - монолитный ленточный фундамент.

Перекрытия толщиной 160 мм монолитные железобетонные.

Балки перекрытия металлические.

Сечение продольных балок - двутавровое.

Сечение поперечных балок - двутавровое.

Колонны металлические коробчатого и двутаврового сечения.

Лестницы железобетонные ступени по металлическим косоурам.

Лифтовая шахта – металлический каркас с верхним расположением машинного отделения.

Наружные стены - из пеноблоков.

В проекте предусмотрены все необходимые мероприятия, обеспечивающие взрыво и пожарную безопасность здания, теплозащиту и защиту металлоконструкций от коррозии. Антикоррозионная защита металлических конструкций выполнена в соответствие со СНиП 2.03.85 “Защита строительных конструкций от коррозии”

1.4 Инженерные сети и оборудование здания.

Отопление.

Источником теплоснабжения являются тепловые сети. Системы отопления под жилье - двухтрубные, поквартирные с нижней разводкой. Для каждой квартиры предусмотрено место для установки счетчика теплорасходомера.

В качестве нагревательных приборов приняты секционные радиаторы с термостатическими клапанами и термостатическими головками.

Трубопроводы систем отопления приняты стальные (магистрали и стояки) и пластмассовые (горизонтальные разводки).

Прокладка стояков и трубопроводов систем отопления - скрытая.

Вентиляция.

Вытяжка из помещений кухни и сан. узла по желанию заказчика может быть оснащена малошумными бытовыми канальными вентиляторами.

Проектом предусматривается возможность поквартирной установки сплиткондиционеров и необходимый запас электрической мощности на вводе в квартиры.

Для противодымовой защиты предусматривается подача наружного воздуха в тамбур, а также в лифтовую шахту.

В соответствие со СНиП 2.04.05-91 в проекте предусматривается система противодымной защиты.

Воздуховоды систем противодымной защиты и подпора воздуха выполняются из листовой стали толщиной 2 мм сплошным швом.

Водоснабжение и водоотведение.

Наружные сети водопровода и канализации запроектированы согласно технических условий. Трубопроводы для сетей наружного водопровода запроектированы из стальных электросварных труб.

Колодцы на сетях предусмотрены из железобетонных колец с учетом сейсмики.

Трубопроводы для наружных сетей канализации запроектированы из асбоцементных безнапорных труб по ГОСТ 18-39-80*, колодцы из железобетонных колец с учетом сейсмики.

Система внутреннего водопровода многоэтажного жилого дома предусматривается принять хозяйственно-питьевой и противопожарной.

Для повышения напора предусмотрены повысительные насосные станции.

Трубопроводы систем холодного и горячего водоснабжения приняты из пропиленовых труб.

Трубопроводы систем противопожарного водопровода запроектированы из стальных электросварных труб.

Для повышения напора предусмотрены повысительные насосы.

Внутренние водосточные сети запроектированы для отвода дождевых и талых вод в бытовую канализацию.

Электроснабжение.

В качестве вводного устройства приняты панели, типа ВРУ. В качестве этажных щитов приняты стандартные щиты типа ЩЭ, где размещены квартирные счетчики и автоматические выключатели групповых линий.

Питающие и групповые сети выполняются кабелем марки ВВГ, проводом ПВ с медными жилами в винило пластовых трубах.

По техническим помещениям электропроводка предусматривается, открыто на лотках и скобах.

Управление освещением лестничных клеток осуществляется выключателями.

Для предъявления электромонтажных работ Энергонадзору, проектом предусматривается установка выключателей, розеток и подвесных патронов с лампами накаливания.

Все выключатели, переключатели и кнопки звонков устанавливаются на 900 мм, а розетки на 400 мм от уровня чистого пола.

Учет потребления электроэнергии осуществляется счетчиками, установленными в ВРУ, там же устанавливаются счетчики для лифта.

Слаботочные устройства.

Проект слаботочных устройств и пожарной сигнализации многоквартирного жилого дома выполнен на основание архитектурно-строительного решения.

Телефонизация. Ввод телефонного кабеля от городской телефонной сети выполняется в подвал. Кабель по подвалу прокладывается до стояка и по стояку до шкафа слаботочных устройств. Абонентские сети в квартире прокладываются в плинтусах вдоль стен.

Телевидение. Для приема программ телевидения на кровле устанавливается эфирная антенна. Усилительное оборудование устанавливается на техническом этаже. Антенны заземляются, для этого их соединяют стальным проводом с арматурой здания.

Лифтовая связь. Для контроля за работой лифта, вызова диспетчера в случае остановки лифта, для регулировки во время ремонта в машинном помещение лифта устанавливаются телефонные распределительные коробки, кабели которых прокладываются в диспетчерскую, которая расположена в подвале здания.

Пожарная сигнализация. Для осуществления защиты здания на случай пожара в доме устанавливается пожарная сигнализация. В шлейф пожарной сигнализации включаются дымовые, тепловые и ручные датчики.

Приемно-контрольные панели подключаются в прибор индикации и управления, который устанавливается в комнате охраны. На этажах устанавливаются сирены.

1.5 Теплотехнический расчет ограждающих конструкций

Наружные стены

Приведенное сопротивление теплопередаче ограждающих конструкций Rо следует принимать не менее требуемых значений , которые определяются исходя из санитарно-гигиенических, комфортных условий, и условий энергосбережения.

нормативные температурный перепад, ° С между температурой внутреннего воздуха и температурой внутренней поверхности ограждающих конструкций. (табл. 2* СНиП Р.К. 2.04-03-2002)

- коэффициент теплопередачи внутренней поверхности ограждающей конструкции, Вт/(м2° С) (табл. 4* СНиП Р.К. 2.04-03-2002)

Термическое сопротивление R, м2° С/Вт, слоя многослойной ограждающей конструкции, а также однородной (однослойной) ограждающей конструкции следует определять по формуле:

; (1.1)

где:

δ - толщина слоя, м;

λ - расчетный коэффициент теплопроводности материала слоя, Вт/(м2° С) (табл. 3* СНиП Р.К. 2.04-03-2002)

Слой 1, теплоблок Б-3:

Слой 2, пенопласт ПХВ:

Слой 3, штукатурка:

Сопротивление теплопередаче R0, м2° С/Вт, ограждающей конструкции определяют по формуле:

Х/0,064=095

Х=0,060 м или 60 мм.

где : - коэффициент теплопередачи внутренней поверхности ограждающей конструкции, Вт/(м2° С) (табл. 4* СНиП Р.К. 2.04-03-2002)

Rк - термическое сопротивление ограждающей конструкции, м2° С/Вт, с последовательно расположенными однородными слоями, определяется как сумма термических сопротивлений отдельных слоев:

Rв.п. = 0 - термическое сопротивление замкнутой воздушной прослойки (прил. 4 СНиП Р.К. 2.04-03-2002);

Градусо - сутки отопительного периода (ГСОП) определяется по формуле:

где tВ=18 - расчетная температура наружного воздуха, ° С, принимается согласно ГОСТ 12.1.005-88* и нормам проектирования соответствующих зданий и сооружений;

tот. пер. = -1,6 - средняя температура, ° С периода со средней суточной температурой воздуха ниже или равно 8° С (табл. 1 СНиП Р.К. 2.04-01-2001).

Zот. пер= 168 - средняя продолжительность, сут. периода со средней суточной температурой воздуха ниже или равной 8°С (табл. 1 СНиП Р.К. 2.04-01-2001).

Минимальное значение сопротивления теплопередачи:

м2° С/Вт (табл. 1* СНиП Р.К. 2.04-03-2002)

Требуемое сопротивление теплопередаче ограждающих конструкций отвечающих санитарно-гигиеническим и комфортным условиям определяют по формуле:

;

где:

n=1 - коэффициент, принимаемый взависимости от положения наружной поверхности ограждающих конструкций по отношению к наружному воздуху. (табл. 3 СНиП Р.К. 2.04-03-2002)

tВ=18 - расчетная температура внутреннего воздуха, °С, принимаемая согласно ГОСТ 12.1.005-88* и нормам проектирования соответствующих зданий.

tН= -21- расчетная зимняя температура наружного воздуха, °С, равная средней температуре наиболее холодной пятидневки обеспеченностью 0,92

(табл. 1 СНиП Р.К. 2.04-01-2001).

αН= 23 - коэффициент теплоотдачи (для зимних условий)

наружной поверхности ограждающей конструкции, Вт/(м2°С)

(табл.6*СНиП Р.К. 2.04-03-2002).

Тепловая инерция D ограждающей конструкции определяется по формуле:

где:

R1, R2, …Rn - термическое сопротивление отдельных слоев ограждающих конструкций м2° С/Вт;

S1, S 2, … S n - расчетные коэффициенты теплоусвоения материала отдельных слоев ограждающей конструкции, Вт/(м2°С)

(табл.3*СНиП Р.К. 2.04-03-2002).

1.6 Антисейсмические мероприятия.

Здание, как правило, должно иметь правильную форму в плане. Перепады по высоте в здании принимаются симметричными в плане. Смежные участки здания не имеют перепадов высот более 5 м. Вертикальные несущие конструкции непрерывны по высоте здания. Жесткость покрытий, выполненных из стального профилированного настила, обеспечивается за счет крепления листов профилированного настила к прогонам или к верхним поясам стропильных конструкций при помощи самонарезающихся болтов, устанавливаемых в каждой волне. Между собой листы профилированного настила следует скреплять заклепками, шаг которых не должен превышать 250 мм. Горизонтальные гидроизоляционные слои в зданиях следует выполнять из цементного раствора. В качестве ограждающих стеновых конструкций применяется пеноблочное заполнение. Перегородки участвуют в восприятие сейсмических нагрузок совместно с несущими конструкциями здания (каркасом).

Перегородки и их крепления к конструкциям здания рассчитываются на местные сейсмические нагрузки, действующие из их плоскости, в соответствии с требованиями пункта 3.22 СНиП.

Перегородки выполнены из кирпичной кладки, они армируются на всю длину не реже чем через 700 мм по высоте арматурой общей площадью сечения в шве не менее 0,3 см2.

2.Раздел. Расчетно-конструктивный

2.1 Расчет металлической рамы по программе «ЛИРА»

В В Е Д Е Н И Е

Расчет выполнен программным комплексом "ЛИРА".

В основу расчета положен метод конечных элементов

в перемещениях. В качестве основных неизвестных приняты

следующие перемещения узлов:

X линейное по оси X

Z линейное по оси Z

UY угловое вокруг оси Y

В ПК "ЛИРА" реализованы положения

следующих разделов СНиП (с учетом изменений на 1.01.97):

СНиП 2.01.07-85* нагрузки и воздействия

СНиП 2.03.01-84* бетонные и железобетонные конструкции

СНиП II-7-81* строительство в сейсмических районах

СНиП II-23-81* стальные конструкции

Типы используемых конечных элементов указаны в документе 1.

В этом документе, кроме номеров узлов, относящихся к соответствующему элементу, указываются также номера типов жесткостей.

В расчетную схему включены следующие типы элементов:

Tип 10. Универсальный пространственный стержневой КЭ.

Координаты узлов и нагрузки, приведенные в развернутых

документах 4,6,7, описаны в правой декартовой системе

координат.

Расчет выполнен на следующие загружения :

загружение 1 - статическое загружение

загружение 2 - статическое загружение

загружение 3 - статическое загружение

загружение 4 - динамическое (сейсмика 01.01.2000 г.)

В расчете учитывается заданное количество форм собственных

колебаний (KF).

Количество динамических составляющих равно количеству форм собственных колебаний, по которым раскладывается динамическая нагрузка. Значения сейсмических нагрузок, соответствующих каждой форме собственных колебаний, вычислены согласно положениям СНИП II-7-81* (пп.2.5-2.7.2.10, табл.1.3-6, рис.2), с изменениями, введенными с 01 января 2000 г.

Расчетные сочетания усилий для стержней выбираются по критерию экстремальных нормальных и сдвиговых напряжений в периферийных зонах сечения.

При выборе расчетных сочетаний усилий учитывались следующие характеристики загружений:

загружение 1 - статическое загружение

Данное загружение учитывается как постоянная нагрузка.

загружение 2 - статическое загружение

Данное загружение учитывается как длительно-действующая нагрузка.

загружение 3 - статическое загружение

Данное загружение учитывается как кратковременная нагрузка.

загружение 4 - динамическое (сейсмика 01.01.2000 г.)

Данное загружение учитывается как сейсмическая нагрузка.

Данное загружение является знакопеременным.

Ч Т Е Н И Е Р Е З У Л Ь Т А Т О В С Ч Е Т А

Результаты счета разбиты на следующие разделы:

Раздел 1. Протокол работы процессора.

Раздел 2. Исходные данные.

Раздел 3. Диагностические сообщения.

Раздел 5. Перемещения узлов.

Раздел 6. Усилия (напряжения) в элементах.

Раздел 7. Реакции в узлах.

Раздел 8. Расчетные сочетания усилий (РСУ).

Раздел 9. Периоды колебаний.

Раздел 10. Формы колебаний.

Раздел 17. Распределение масс.

Раздел 11. Узловые инерционные силы от динамических воздействий.

В разделе 5 в табличной форме выпечатываются перемещения узлов рассчитываемой задачи. Размерность перемещений указана в шапке таблицы.

В первой графе находится номер загружения и индексация перемещений.

В остальных графах - номера узлов в порядке возрастания и величины перемещений, им соответствующие. Линейные перемещения считаются положительными, если они направлены вдоль осей координат. Положительные угловые перемещения

соответствуют вращению против часовой стрелки, если смотреть с конца соответствующей оси. Перемещения имеют следующую индексацию:

X линейное по оси X

Z линейное по оси Z

UY угловое вокруг оси Y

В разделе 6 в табличной форме выпечатываются усилия в элементах рассчитываемой задачи. Размерность усилий указана в шапке таблицы. В первой графе указывается тип КЭ из библиотеки конечных элементов, номер загружения и индексация усилий. В последующих графах указываются:

в первой строке шапки - номер элемента и номер сечения в этом элементе,

для которого печатаются усилия;

во второй строке - номера первых двух узлов.

В разделе 8 в табличной форме выдаются расчетные сочетания усилий в элементах для каждого сечения идополнительная информация о сочетаниях усилий. Шапка таблицы содержит следующие графы:

ЭЛМ - номер элемента.

НС - номер сечения.

КРТ - номер критерия, по которому составлено данное сочетание усилий (печатаются только неповторяющиеся сочетания).

СТ - номер столбца коэффициентов сочетаний(номер сочетания нагрузок).

КС - информация о наличии крановых и сейсмических воздействий,

вошедших в сочетания.

Индексами А или В помечаются группы РСУ:

А - группа РСУ, содержащая только те загружения, которые имеют длительность.

В - группа РСУ, содержащая все загружения.

Далее следуют списки видов усилий от расчетных нагрузок и номера загружений, вошедших в расчетные сочетания.

В разделе 9 для каждого динамического (или после модального анализа) загружения распечатываются значения периодов собственных колебаний.

В разделе 10 для каждого динамического (или модального) загружения распечатываются значения относительных перемещений узлов, соответствующих формам собственных колебаний.

В разделе 11 для каждого динамического загружения распечатываются значения составляющих динамической нагрузки после разложения ее по формам собственных колебаний.

В разделе 17 для каждого динамического загружения распечатываются значения масс, собранных в узлы. Размерность масс указана в шапке таблицы.

В первой графе находится номер загружения и индексация масс. В остальных графах - номера узлов в порядке возрастания и соответствующие величины.

И Н Д Е К С А Ц И Я И П Р А В И Л А З Н А К О В

У С И Л И Й В К О Н Е Ч Н Ы Х Э Л Е М Е Н Т А Х

Tип 10. Универсальный пространственный стержневой КЭ.

Конечный элемент воспринимает следующие виды усилий:

N осевое усилие; положительный знак соответствует растяжению.

MK крутящий момент относительно оси X1;

положительный знак соответствует действию момента против часовой стрелки, если смотреть с конца оси

X1, на сечение, принадлежащее концу стержня.

MY изгибающий момент относительно оси Y1

положительный знак соответствует действию момента против часовой стрелки, если смотреть с конца оси Y1, на сечение, принадлежащее концу стержня.

MZ изгибающий момент относительно оси Z1;

положительный знак соответствует действию момента против часовой стрелки, если смотреть с конца оси Z1, на сечение, принадлежащее концу стержня.

QY перерезывающая сила вдоль оси Y1; положительный знак соответствует совпадению направления силы с осью Y1 для сечения, принадлежащего концу

стержня.

QZ перерезывающая сила вдоль оси Z1; положительный знак соответствует совпадению направления

силы с осью Z1 для сечения, принадлежащего концу стержня.

Расчет рамы.

Таблица жесткостей.

Таблица узлов

Таблица частот собственных колебаний.

Единицы измеpения линейных пеpемещений: мм

Единицы измеpения угловых пеpемещений: RD*1000

РАМА основная схема

таблица перемещений

П Е Р Е М Е Щ Е Н И Я У З Л О В.

П Е Р Е М Е Щ Е Н И Я У З Л О В.

П Е Р Е М Е Щ Е Н И Я У З Л О В.

Таблица форм колебаний.

Таблица РСУ

2.2 Расчет ленточного фундамента по программе «ЛИРА»

Расчет фундамента

Имя задачи: фундамент

Расчет плоской системы, состоящей из стержневых элементов

на статические нагрузки

с выбором расчетных сочетаний усилий

Объект: Балка на упругом основании

Расчет выполнен программным комплексом "ЛИРА".

В основу расчета положен метод конечных элементов

в перемещениях. В качестве основных неизвестных приняты

следующие перемещения узлов:

X линейное по оси X

Z линейное по оси Z

UY угловое вокруг оси Y

В ПК "ЛИРА" реализованы положения

следующих разделов СНиП (с учетом изменений на 1.01.97):

СНиП 2.01.07-85* нагрузки и воздействия

СНиП 2.03.01-84* бетонные и железобетонные конструкции

СНиП II-7-81* строительство в сейсмических районах

СНиП II-23-81* стальные конструкции

Типы используемых конечных элементов указаны в документе 1.

В этом документе, кроме номеров узлов, относящихся к соответ-

ствующему элементу, указываются также номера типов жесткостей.

В расчетную схему включены следующие типы элементов:

Tип 10. Универсальный пространственный стержневой КЭ.

Координаты узлов и нагрузки, приведенные в развернутых

документах 4,6,7, описаны в правой декартовой системе

координат.

Расчет выполнен на следующие загружения:

загружение 1 - статическое загружение

загружение 2 - статическое загружение

загружение 3 - статическое загружение

Расчетные сочетания усилий для стержней выбираются

по критерию экстремальных нормальных и сдвиговых напряжений

в периферийных зонах сечения.

При выборе расчетных сочетаний усилий учитывались

следующие характеристики загружений:

загружение 1 - статическое загружение

Данное загружение учитывается как постоянная нагрузка.

загружение 2 - статическое загружение

Данное загружение учитывается как постоянная нагрузка.

загружение 3 - статическое загружение

Данное загружение учитывается как длительно-действующая

нагрузка.

Ч Т Е Н И Е Р Е З У Л Ь Т А Т О В С Ч Е Т А

Результаты счета разбиты на следующие разделы:

Раздел 1. Протокол работы процессора.

Раздел 2. Исходные данные.

Раздел 3. Диагностические сообщения.

Раздел 5. Перемещения узлов.

Раздел 6. Усилия (напряжения) в элементах.

Раздел 7. Реакции в узлах.

Раздел 8. Расчетные сочетания усилий (РСУ).

В разделе 5 в табличной форме выпечатываются перемещения

узлов рассчитываемой задачи. Размерность перемещений указанав шапке таблицы.

В первой графе находится номер загружения и индексация

перемещений.

В остальных графах - номера узлов в порядке возрастания и

величины перемещений, им соответствующие.

Линейные перемещения считаются положительными, если они

направлены вдоль осей координат. Положительные угловые перемещения

соответствуют вращению против часовой стрелки, если смотреть

с конца соответствующей оси.

Перемещения имеют следующую индексацию:

X линейное по оси X

Z линейное по оси Z

UY угловое вокруг оси Y

В разделе 6 в табличной форме выпечатываются усилия в

элементах рассчитываемой задачи. Размерность усилий указана

в шапке таблицы.

В первой графе указывается тип КЭ из библиотеки

конечных элементов, номер загружения и индексация усилий.

В последующих графах указываются:

в первой строке шапки - номер элемента и номер сечения в этом элементе,

для которого печатаются усилия;

во второй строке - номера первых двух узлов.

В разделе 8 в табличной форме выдаются расчетные

сочетания усилий в элементах для каждого сечения и

дополнительная информация о сочетаниях усилий. Шапка

таблицы содержит следующие графы:

ЭЛМ - номер элемента.

НС - номер сечения.

КРТ - номер критерия, по которому составлено данное сочетание

усилий (печатаются только неповторяющиеся сочетания).

СТ - номер столбца коэффициентов сочетаний(номер сочетания

нагрузок).

КС - информация о наличии крановых и сейсмических воздействий,

вошедших в сочетания.

Индексами А или В помечаются группы РСУ:

А - группа РСУ, содержащая только те загружения, которые

имеют длительность.

В - группа РСУ, содержащая все загружения.

Далее следуют списки видов усилий от расчетных нагрузок

и номера загружений, вошедших в расчетные сочетания.

И Н Д Е К С А Ц И Я И П Р А В И Л А З Н А К О В

У С И Л И Й В К О Н Е Ч Н Ы Х Э Л Е М Е Н Т А Х

Tип 10. Универсальный пространственный стержневой КЭ.

Конечный элемент воспринимает следующие виды усилий:

N осевое усилие; положительный знак соответ-

ствует растяжению.

MK крутящий момент относительно оси X1;

положительный знак соответствует действию момента

против часовой стрелки, если смотреть с конца оси

X1, на сечение, принадлежащее концу стержня.

MY изгибающий момент относительно оси Y1

положительный знак соответствует действию

момента против часовой стрелки, если смотреть с

конца оси Y1, на сечение, принадлежащее концу стер-

жня.

MZ изгибающий момент относительно оси Z1;

положительный знак соответствует действию мо-

мента против часовой стрелки, если смотреть с кон-

ца оси Z1, на сечение, принадлежащее концу стержня.

QY перерезывающая сила вдоль оси Y1; положи-

тельный знак соответствует совпадению направления

силы с осью Y1 для сечения, принадлежащего концу

стержня.

QZ перерезывающая сила вдоль оси Z1; положи-

тельный знак соответствует совпадению направления

силы с осью Z1 для сечения, принадлежащего концу

стержня.

Таблица жесткостей

Таблица узлов

Координаты Связи

№ узла "X

(м)" "Y

(м)" "Z

(м)" X Y Z UX UY UZ

1 0.000 0.000 0.000 + - - - - -

2 6.000 0.000 0.000 + - - - - -

3 12.000 0.000 0.000 + - - - - -

4 18.000 0.000 0.000 + - - - - -

5 24.000 0.000 0.000 + - - - - -

6 1.000 0.000 0.000 + - - - - -

7 2.000 0.000 0.000 + - - - - -

8 3.000 0.000 0.000 + - - - - -

9 4.000 0.000 0.000 + - - - - -

10 5.000 0.000 0.000 + - - - - -

11 7.000 0.000 0.000 + - - - - -

12 8.000 0.000 0.000 + - - - - -

13 9.000 0.000 0.000 + - - - - -

14 10.000 0.000 0.000 + - - - - -

15 11.000 0.000 0.000 + - - - - -

16 13.000 0.000 0.000 + - - - - -

17 14.000 0.000 0.000 + - - - - -

18 15.000 0.000 0.000 + - - - - -

19 16.000 0.000 0.000 + - - - - -

20 17.000 0.000 0.000 + - - - - -

21 19.000 0.000 0.000 + - - - - -

22 20.000 0.000 0.000 + - - - - -

23 21.000 0.000 0.000 + - - - - -

24 22.000 0.000 0.000 + - - - - -

25 23.000 0.000 0.000 + - - - - -

Таблица перемещений
