Министерство образования Российской Федерации

Государственное образовательное учреждение высшего и профессионального образования

«Ижевский Государственный Технический Университет»

Факультет «Инженерно-строительный»

Кафедра «Технология, организация и экономика строительного производства»

Пояснительная записка

к курсовому проекту по дисциплине

«Организация строительного производства»

«Индивидуальный специальный жилой дом с комплексом служб социально-бытового назначения»

Выполнил: Чавкин А.М.

Принял: Папунидзе П.Н.

Ижевск, 2008


Краткая характеристика производственных условий строительства

Объектом организации и планирования является строительство 9этажный индивидуальный специальный жилой дом с комплексом службсоциально-бытового назначения для одиноких престарелых граждан, супружеских пар пожилого возраста и инвалидов.

Место и время начала строительства – г. Чита, ноябрь 2009 года.

Краткая характеристика строящегося объекта:

Строящееся здание имеет размеры в осях 45,5x16,12м.

Пристройка имеет размеры в осях 60х21м.

Ориентация – меридиональная.

Количество этажей - 9 с одноэтажной пристройкой (комплекс социально-бытового назначения.)

Высота типового этажа – 2.8м

Высота пристроенной части – 3.6м

Несущие конструкции:

Жилая часть – панельно-блочные на изделиях серии II-68

Пристройка – каркасно-панельные

Тип фундаментов – ленточно- сборные Ж/б плиты

Вид кровельного покрытия:

Жилая часть – рулонная

Пристройка – эксплуатируемая, совмещенная

Степень огнестойкости - 1

Инженерное оборудование:

-водопровод – хозяйственно-питьевой от городской сети;

-канализация – хозяйственно–бытовая в городскую сеть;

-отопление - центральное водяное от внешнего источника;

-вентиляция – естественная канальная, для кухонь 8 и 9 этажей - механическая;

-горячее водоснабжение – централизованное от внешнего источника;

-электроснабжение осуществляется от городских низковольтных сетей напряжением 380/220В;

-связь и сигнализация– радио и телефон.

-лифт – пассажирский, грузоподъемностью 400кг.

Определение нормативной продолжительности строительства объекта

Нормативная продолжительность определяется по СНиП 1.04.03-85* “Нормы продолжительности строительства и задела в строительстве предприятий, зданий и сооружений”.

Площадь здания: F=а*b=4026

Таблица 1

Нормы задела в строительстве по месяцам, % сметной стоимости.

Площадь

Нормы продолжительности строительства

Нормы задела по месяцам,

% сметной стоимости

Общая

Подготовительный. период

1

2

3

4

5

6

7

8

9

3000

7

1

8

27

42

59

75

92

100

6000

9

1

6

12

26

40

53

66

79

92

100

Интерполируя имеем:

Площадь

Нормы продолжительности строительства

Нормы задела по месяцам,

% сметной стоимости

Общая

Подготовительный. период

1

2

3

4

5

6

7

7,7

4026

7,7

1

7

22

37

53

68

84

93

100

Спецификация сборных элементов


Таблица 2

Спецификация сборных элементов

№ п/п

Наименование

элемента

Ссылка на

каталог

Объем бетона в 1 элементе, м3(т)

Масса одного элемента

т

Коли

чество

Общий объем бетона, м3

1

2

3

4

5

6

7

1

Фундамент ленточный ФЛ 12.12-2

Сборник 3.01.ЖГ-2.85

Том1,2,3

0,288

0,720

395

113,76

2

Фундаментный блок стеновой ФБС 12.5.3-т

Сборник 3.01.ЖГ-2.85

Том1,2,3

0,18

0,450

790

142,2

3

Колонна 36.4.4

серии 1-423

вып.3

0,576

1,440

30

17,28

4

Площадка лестничная ЛПФ

Сборник 3.01.ЖГ-2.85

Том1,2,3

0,98

2,46

34

33,32

5

Марш лестничный 2ЛМФ 30.11.15-4С

Сборник 3.01.ЖГ-2.85

Том1,2,3

0,59

1,48

34

20,1

6

Ригель

серия 1.020-1/3

вып.1

1,5

3,75

24

36

7

Панель перекрытия многопуст. ПК60.15

Сборник 3.01.ЖГ-2.85

Том1,2,3-

1,98

4,95

120

237,6

8

Панель перекрытия многопуст. ПК57.15

Сборник 3.01.ЖГ-2.85

Том1,2,3--

1,88

4,7

468

879,84

9

Панель перекрытия многопуст. ПК45.12

Сборник 3.01.ЖГ-2.85

Том1,2,3--

1,19

2,97

144

171,36

10

Стеновая панель НР2-30.29.36-2

Сборник 3.01.ЖГ-2.85

Том1,2,3--

1,92

2,63

48

92,16

11

Стеновая панель НР1-45.29.35-6БЛ

Сборник 3.01.ЖГ-2.85

Том1,2,3--

2,87

3,9

171

1240,27

Календарный план строительства

Календарный план строительства разрабатывается по данным глав сводного сметного расчета стоимости строительства согласно результатам выполненной курсовой работы по экономике строительства и с учетом норм задела.

Технологическую рациональность календарного плана строительства оцениваем по коэффициенту неравномерности:

Коэффициент неравномерности:

где

- максимальный объем СМР, тыс. руб.;

- среднемесячный объем СМР, где

- суммарный объем СМР, тыс. руб.;

Т – продолжительность строительства, мес.

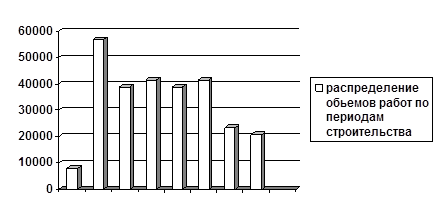

Дифференциальный график выполнения СМР

20721,84

23306,32

41433,46

38843,9

41433,46

38843,9

56742,2

7960,71

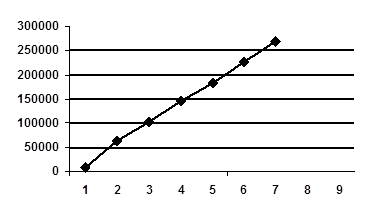

Интегральный график выполнения СМР

Выбор монтажного крана

Кран выбирают в зависимости от габаритов зданий и сооружений; массы и размеров монтируемых элементов; объема работ, условий строительства; наличия электроэнергии и др.

Выбор ведут в следующем порядке: определение типа монтажного крана; выбор крана по основным параметрам; обоснование выбора крана технико-экономическими параметрами.

Тип монтажного крана определяется в зависимости от габаритов здания: для многоэтажных зданий применяются башенные краны, для малоэтажных – самоходные стреловые краны.

Башенные краны выбирают из трех параметров: грузоподъемности, вылет крюка и высоты подъема крюка.

Высота подъема крюка над уровнем стоянки крана:

, где

– высота здания;

– запас по высоте для обеспечения безопасности монтажа;

– высота элемента монтируемого на самой высокой точке;

– высота строповочного приспособления.

Вылет стрелы определяется по формуле:

Lтр = а/2 + b + с

где: а – ширина кранового пути;

b – расстояние от кранового пути до наиболее выступающей части здания;

с – расстояние от центра тяжести монтируемого элемента до выступающей части здания со стороны крана.

Расстояние от оси вращения крана до ближайшей выступающей части здания должно быть на 0,75 м больше радиуса габарита нижней части крана и на 0,5 м больше радиуса габарита верхней части.

Требуемая грузоподъемность крана:

Q=Qэл+Qпр

где Qэл=4,95 т-вес элемента;

Qnp=0.45 т- вес монтажных приспособлений;

Q=4.95+0.45=5.4т

Руководствуясь этими параметрами, выбираем кран марки крана КБ-503 и, как вариант, кран марки КБ-674.

Характеристики крана КБ-503:

Грузоподъемность при наибольшем вылете – 7,5 тонны

Максимальная грузоподъемность – 10 тонн

Наибольший вылет – 35 метров

Высота подьема при наибольшем вылете и стреле -53м.

Характеристики крана КБ – 674 А:

Грузоподъемность при наибольшем вылете – 10 тонн

Максимальная грузоподъемность – 25 тонн

Наибольший вылет – 35 м

Высота подьема при наибольшем вылете и стреле – 46 м.

Экономическое сравнение монтажных кранов

Стоимость аренды крана КБ-503:

Ац = СМЧ•ТЧ + ΣЕ =900∙935,54+275000=1 116 986р

где Смч - стоимость 1 маш.-ч эксплуатации крана.

Время работы крана на объекте, ч,

Тч =ΣQ/ПK = 4870/5,2=935,54ч

где ΣQ — общая масса элементов, подлежащих монтажу;

Пк — средняя часовая производительность крана.

Единовременные затраты

ΣE = E1+Е2У+ЕЗДп = 150000+40000+1000∙85=275000р

где E1— стоимость перебазировки крана;

Е2— стоимость замены основной стрелы, установки дополнительного гуська или балочной стрелы;

У — количество замен и установок;

Е3 — стоимость устройства 1 м подкранового пути, полосы движения или фундамента под приставной кран;

Дп — протяженность подкрановых путей, полос движения (для пневмоколесных кранов) или количество фундаментов.

Общая масса элементов Q подсчитывается по схеме здания.

Стоимость аренды крана КБ – 674 А:

Ац = СМЧ•ТЧ + ΣЕ =850∙885,45+275000=1 027 632,5р

Время работы крана на объекте, ч,

Тч =ΣQ/ПK = 4870/5,5=885,45ч

Единовременные затраты

ΣE = E1+Е2У+ЕЗДп = 150000+40000+1000∙85=275000р

Учитывая определенную таким образом стоимость аренды, выбирается наиболее целесообразный вариант.

Экономически выгоднее принять для монтажа башенный кран КБ-674 А.

Длина подкрановых путей:

Lп.п.= lкр +Hкр+2lтор.+2lтуп.,

Где lкр. =30м расстояние между крайними стоянками крана;

Hкр= 7,5м-база крана; lтор=1,5м-тормозной путь; lтуп=0,5м-расстояние от рельсов до тупиков.


Lп.п.=30+7,5+2x1,5+2x0,5=43,5м

Принимаем длину подкрановых путей кратно 6,25м, следовательно Lп.п.=50м

Опасные зоны крана (СНиП 12-04-2002.. Безопасность труда в строительстве. Часть 2. Строительное производство):

1. Монтажная зона - пространство, где возможно падение груза при установке и закреплении элементов. Она равна контуру здания+7 м (при высоте здания свыше 20 м).

2. Зона обслуживания краном – пространство, описываемое радиусом, равным максимально необходимому вылету стрелы в данной стоянке.

3. Зона перемещения груза – пространство, описываемое радиусом максимального рабочиго вылета стрелы + половина длины самого длинного перемещаемого груза. =38м.

4.Опасная зона работы крана:

, где

- максимальный рабочий вылет стрелы;

- половина длины наибольшего перемещаемого груза;

(дополнительное расстояние для безопасной работы);

Для монтажа пристройки применяем кран марки СКГ 40/63.

Характеристики крана СКГ 40/63:

Грузоподъемность при наибольшем вылете – 6,3 тонны

Максимальная грузоподъемность – 40 тонн

Наибольший вылет – 19,2 м

Высота подьема при наибольшем вылете и стреле – 23 м.

Опасные зоны крана (СНиП 12-04-2002.. Безопасность труда в строительстве. Часть 2. Строительное производство):

1. Монтажная зона - пространство, где возможно падение груза при установке и закреплении элементов. Она равна контуру здания+5 м (при высоте здания до 20 м).

2. Зона обслуживания краном – пространство, описываемое радиусом, равным максимально необходимому вылету стрелы в данной стоянке.

3. Зона перемещения груза – пространство, описываемое радиусом максимального рабочиго вылета стрелы + половина длины самого длинного перемещаемого груза. =22,2м.

4.Опасная зона работы крана:

, где

- максимальный рабочий вылет стрелы;

- половина длины наибольшего перемещаемого груза;

(дополнительное расстояние для безопасной работы);

Описание методов производства работ

До начала основного периода строительства должны быть выполнены работы подготовительного периода, в состав которого входит:

а) создание заказчиком геодезической разбивочной основы для строительства;

б) очистка территории, предварительная планировка строительной площадки, устройство инженерных сетей, размещение временных зданий и сооружений, устройство дорог. Окончательная планировка площадки производится в период работ по благоустройству территории.

в) отрывка траншей под коммуникации и отрывка котлована под фундаменты производится Экскаватором Э-651.

Срезку растительного слоя и планировку территории производим бульдозером Д-493А на базе трактора С-100. Обратную засыпку траншей и устройство временных дорог производим бульдозером Д-493А на базе трактора С-100. Основной период строительства:

Монтаж конструкций здания, устройство фундамента, монтаж остальных сборных железобетонных элементов производится с помощью башенного крана КБ-674А, и СКГ-40/63 для пристроенной части.

Для производства сварочных работ используется сварочный аппарат для дуговой сварки СТШ-250 (СТШ-500).

Для производства кровельных работ применяются следующие машины и механизмы:

башенный кран КБ-674А (для производства кровельных работ высотной части здания, для подъема материалов и оборудования, необходимых для производства кровельных работ);

компрессоры для подачи сжатого воздуха;

форсунки-распылители для нанесения мастики на основание;

машина для подогрева, перемешивания и подачи мастик на кровлю СО-100А;

машина для удаления воды с основания кровли СО-106;

машина для сушки основания кровли СО-107.

автогудронатор на базе автомобиля ЗИЛ-130.

Для устройства цементной стяжки при устройстве кровли в здании применяются растворонасос СО-10.

Малярные составы наносятся при помощи электрокраскопультов СО-61

При выполнении штукатурных работ используется растворонасос СО-10


Построение сетевого графика

К расчету сетевого графика можно приступать после определения продолжительности работ. Последовательность расчета сетевого графика:

1. Назначение технологических зависимостей между работами по условиям технологии производства работ;

2. Определение расчетных зависимостей между отдельными работами;

3. Определение временных параметров работ (прямой и обратный ход расчета, определение резервов времени). Полученная расчетом проектная продолжительность монтажа не должна превышать нормативной продолжительности. Рассчитанный сетевой график строится в масштабе времени, руководствуясь данными календаря.

График потребности в рабочих кадрах, вычерчивается под сетевым графиком в осях: продолжительность - численность рабочих в том же масштабе, что и сетевой график. Критерием оптимальности графика потребности в рабочих кадрах является коэффициент неравномерности , который определяется следующим образом:

, где

- наибольшее количество рабочих;

=32- среднесписочное количество рабочих, где

- кол-во рабочих при производстве каждого вида работ;

- продолжительность производства каждого вида работ;

- проектная продолжительность производства СМР.


Разработка графика потребности в строительных машинах

Таблица 5

График потребности в строительных машинах

№ п/п

Наименование, марка машин и механизмов

Кол-во

Мощность ед., кВт

Продолжительность пребывания на стройплощадке

Приведенная мощность, кВт

Среднесуточное количество машин и механизмов по месяцам

1

2

3

4

5

6

7

8

9

1

2

3

4

5

6

7

1

Бульдозер Д-493А на базе трактора С-100

1

80

4

0,89

2

Экскаватор "обратная лопата" Э-651, q=0,65 м3

2

74

3

1,7

3

Самоходный кран СКГ-40

1

75

7

2,1

4

Башенный кран КБ-674А

1

97

56

20,89

5

Бетоносмеситель

1

9

7

0,24

6

Эл.сварочный аппарат

1

20

4

0,31

7

Кран трубоукладчик ТГ 123

1

117.8

4

1,81

8

Растворонасос СО 10

1

4

9

0,14

9

Краскопульты

8

0,125

5

0,02

28,1


Разработка объектного стройгенплана

Расчет потребности во временных зданиях санитарно-бытового назначения. Потребность в административных и санитарно-бытовых зданиях определяем из расчета численности персонала.

Численность рабочих в наиболее многочисленную смену:

рабочие – 50 чел.

ИТР и служащие – 10 чел.

Требуемая площадь по этим видам зданий:

, где

- нормативный показатель площади (норма) для каждого вида зданий;

- расчетная численность обслуживаемого контингента по данному виду здания.

Таблица 6

Ведомость расчета инвентарных временных зданий санитарно-бытового и административного назначения

№ п/п

Наименование зданий

Расчетная обслу

живаемая численность, чел.

Норма на 1 чел., м2

Расчетная площадь, м2

Шифр типового проекта здания

Размеры в плане, м

Кол-во зданий

Принятая по проекту площадь, м2

1

2

3

4

5

6

7

8

9

1

Контора

6

4,00

24

УТС

420-02

6,0х4,0

1

24

2

Диспетчерская

2

7,00

14

УТС

420-02

3,0х5,0

1

15

3

Помещение для приема пищи

25 (50% от 50)

0,25

6,5

ПК-8

3,0х4,0

1

12

4

Гардеробные

50

0,50

25

УТС

420-04

5,0х5,0

1

25

5

Душевые

15 (30% от 50)

0,82

12,3

УТС

420-03

5,0х3,0

1

15

6

Уборные

М

Ж

40

10

0,07

0,14

2,8

1,4

УТС

420-01

2,0х3,0

1

6

7

Умывальная

50

0,06

3,0

УТС

420-03

2,0х2,0

1

4,0

8

Сушилка

50

0,2

10,0

УТС

420-03

2,5х4,0

1

10,0

9

Помещение для обогрева рабочих

50

0,1

5,0

УТС

420-04

2,0х3,0

1

6,0

Расчет площадей складов и навесов

Площади закрытых складов и навесов определяются по формуле:

, где

- годовой объем СМР по объекту, млн. руб.;

- удельная норма площади на 1 млн. руб

Запас материалов, подлежащих хранению на складе:

, где

- общая потребность в материале;

- время потребления материала в днях по графику;

- норма запаса материала в днях;

- коэффициент неравномерности поставки материалов на склад;

- коэффициент неравномерности потребления материалов;

Площадь складских территорий:

, где

- норма хранения материалов на 1 м2 площади склада с учетом проходов и проездов.

Таблица 7

Ведомость площадей закрытых складов и навесов

№ п/п

Наименование зданий

Годовой объем СМР по проекту, млн. руб.

Норма на 1 млн. СМР, м2

Расчетная площадь,

м2

Размеры в плане по проекту

Принятая площадь, м2

Тип склада (конструктивная характеристика)

1

2

3

4

5

6

8

9

1

СМТ отапливаемый (хранение химикатов, красок, олифы, паркета, спецодежды, обуви, канцпринадлежностей, москательных материалов)

279,08

0,18

51,5

6х9

54

Контейнерное УТС 420-03-31

2

СМТ неотапливаемый (хранение теплоизоляционных изделий, клея, фанеры,электропроводов, скобяных изделий)

279,08

0,23

64,2

6х6

72

Контейнерное УТС 420-03-31

3

Навес для хранения гидроизоляционных материалов, асбестоцементных листов

279,08

0,37

103,1

6х6

108

Контейнерное УТС 420-03-31


Таблица 8

Ведомость площадей открытых складов

№ п/п

Наименование материалов и изделий

Ед. изм.

Количество материалов, необходимое для стр-ва

Суточный расход

Принятый запас на ед.имз.

Нормативный запас, дн.

Норма склада на ед. изм., М2

Расчетная площадь, М2

Принятая площадь, М2

1

2

3

4

5

6

7

8

9

10

1

Марши лестничные

м3

20,1

2,23

4,46

2

2,5

11,2

15

2

Площадки лестничные

м3

33,32

3,7

11,1

3

2,5

27,8

30

3

Плиты перекрытий и покрытий

м3

1288,8

117,2

586

5

2

1172

1188

4

Стеновые панели

м3

1332,43

74,0

370

5

1

370

384

5

Плиты балконные

м3

51,52

5,72

17,16

3

2,5

42,9

48

Расчет потребности в водоснабжении

Временное водоснабжение стройплощадки осуществляем от действующих водопроводов.

Суммарный расход воды:

, где

— соответственно расходы воды на производственные, технологические, хозяйственно-бытовые и противопожарные цели, л/с.

Расчетный секундный расход воды в л/с для строительной площадки:

на производственные нужды


на технологические нужды

на хозяйственно-питьевые нужды

, где

— количество машин и оборудования;

- удельный расход воды на соответствующий измеритель;

- коэффициент часовой неравномерности потребления воды (на обслуживание машин и оборудования );

- количество часов работы, к которым отнесен расход воды;

- объем строительных работ, потребляющих воду;

- удельный расход воды на единицу объема;

- коэффициент часовой неравномерности потребления воды ( при строительных работах, при приготовлении бетонов и растворов);

- количество работающих в максимальную смену, чел.;

- удельный расход на работающего в смену;

Минимальный расход воды для противопожарных целей определяем из расчета одновременного действия двух струй из гидрантов по 5 л/с на каждую струю: (при площади застройки до 10 га).

Суммарный расход воды:


Диаметры временного и противопожарного водопроводов:

, где

- расчетный расход воды, л/с;

- скорость движения воды в трубах, м/сек (для временных водопроводов).

Для водопровода равен:

Принимаем: .

Таблица 8

Ведомость потребности в водоснабжении

№ п/п

Потребитель

Ед.

изм.

К-во потребл. в сутки, n

Удельный расход воды, q, л

Коэффициент часовой неравномерности водопотребления, k=1,5; 1,25

Число часов водопотребления в сутки, t

Расход воды, л/сек.

1

2

3

4

5

6

7

8

Производственные нужды

0,42

1

Бульдозер Д-493А

маш.-час.

16

40

1,5

16

0,017

2

Экскаватор Э-651

маш.-час

60

15

1,5

16

0,023

3

Асфальтоукладчик Д-150А

маш.-час

280

15

1,5

16

0,11

4

Каток ДУ-35А

маш.-час.

280

15

1,5

16

0,11

5

Кран СКГ-40

маш.-час.

1530

4

1,5

16

0,16

Технологические нужды

2,843

6

Приготовление цементного раствора

маш.-час

224

200

1,25

16

0,97

7

Штукатурные работы

м2

8141

8

1,5

16

1,70

8

Малярные работы

м2

5170

1

1,5

16

0,15

9

Посадка деревьев

1 дерево.

15

60

1,5

16

0,023

Хозяйственно-питьевые нужды

0,007

10

Работающие

чел.

50

5

1,5

16

0,007

11

Противопожарные цели

10

Σ=13,27

Расчет потребности во временном электроснабжении

Электроснабжение строительной площадки осуществляется от стационарных источников электроэнергии воздушными или кабельными линиями с использованием трансформаторов. Электроэнергия на стройплощадке расходуется: на производственные (технологические), на питание электродвигателей машин, механизмов и установок на освещение (внутреннее — помещений; наружное — стройплощадки в целом).

Общая потребность в электроэнергии стройплощадки может быть установлена в виде мощности общей трансформаторной подстанции в кВ·А.

Требуемая мощность трансформатора рассчитывается по формуле:

, где


- коэффициент, учитывающий потери мощности в сети;

- силовая мощность машины или установки, кВт;

- требуемая мощность на технологические нужды, кВт;

- требуемая мощность на внутреннее освещение помещений, кВт;

- требуемая мощность на наружное освещение, кВт;

- коэффициенты спроса, зависящие от количества потребителей (для числа электродвигателей до 5 шт. - ; 6-8 шт. - ; 8 шт. - ); для технологических потребителей в среднем ; для внутреннего освещения ; для наружного освещения ;

— коэффициент мощности (в среднем равен 0,7 — для электродвигателей и для технологических потребителей (электросварка, прогрев и т.д.) равен 0,8).

Таблица 9

Ведомость потребности в электроэнергии

№ п/п

Потребители электроснабжения

Ед.

изм.

К-во

Удельная мощность на ед. изм., кВт

Коэф-т спроса, К

Коэффициент

мощности,

Транспортная мощность, P, кВт

1

2

3

4

5

6

7

8

Силовые токоприемники, электродвигатели

1

Кран КБ-674А

шт.

1

97

0,15

0,5

29,1

2

Кран СКГ-40

шт.

1

75

0,35

0,5

52,5

3

Электросварочные аппараты

шт.

1

20

0,35

0,4

17,5

4

Краскопульты

шт.

10

0,125

0,15

0,6

0,3

5

Шлифовальная машина СО-91

шт.

8

3

0,1

0,7

3,4

6

Бетоносмеситель

шт.

1

9

0,15

0,6

2,25

105,05

Освещение внутреннее

7

Административные, бытовые помещения

м2

82

0,015

0,3

1

0,37

8

Склады закрытые

м2

126

0,015

0,3

1

0,57

9

Навесы

м2

108

0,003

0,35

1

0,11

10

Уборные и душевые

м2

21

0,003

0,3

1

0,02

Освещение наружное

11

Зона производства механизированных земляных работ

100 м2

19,9

0,08

1

1

1,59

12

Главные проходы и проезды

100 м2

6,5

0,5

1

1

3,25

13

Открытые складские площадки

100 м2

16,7

0,3

1

1

5,01

14

Охранное освещение территории строительства

100 м2

32,9

0,015

1

1

0,5

10,35

Итого

116,47

Требуемая мощность трансформаторной подстанции:

Принимаем подстанцию СКТП-180-6(10)/04 мощностью 180 кВ·А. Размеры в плане 2,73 х 2,0 м. Конструктивное решение – закрытая конструкция.

Определяем число прожекторов, необходимых для освещения участка монтажа ж/б конструкций площадью:

N=q*E*k*S/P=0,25*20*1990/3000=4 шт.

где q=0,25Вт/(м*лк) – удельная мощность;

Е=20 лк средняя освещенность участка монтажа;

S= 1990 м2 – площадь объекта;

Р= 3000 Вт – мощность лампы прожектора ПЗС – 35.

Требуемое количество прожекторов для освещения главных проходов и проездов, где Е=2 лк;


N=q*E*k*S/P=0,25*2*4026/3000=1 шт.

Требуемое количество прожекторов для охранного освещения объекта, где Е=5 лк;

N=q*E*k*S/P=0,25*5*3290/3000=2 шт.

Расчет технико-экономических показателей

Нормативная продолжительность строительства – 165 дней.

Проектная продолжительность строительства – 164 дней.

Общая площадь здания – 4026 м2

Строительный объем здания –24297 м3.

Базисная сметная стоимость строительства:

- всего – 303960,19 тыс. руб.

- в т. ч. СМР – 279075,56 тыс. руб.

Проектные трудозатраты – 6687 чел.-дн.

Удельные трудозатраты на 1м3– 0,28 чел-дн./м3

Выработка в руб. на 1 чел.-дн.:

, где

- стоимость СМР по итогу сводного сметного расчета, руб;

- сумма проектных трудозатрат, чел.-дн.

Энерговооруженность труда в кВт на 1 рабочего:

, где


- приведенная мощность (по графику потребности в строительных машинах), кВт;

- среднесуточная численность рабочих, занятых на выполнении СМР (по графику потребности в рабочих кадрах, чел;

- коэффициент мощности неучтенных средств малой механизации;

Экономический эффект от сокращения продолжительности строительства для подрядной организации:

;

- условно-постоянная доля накладных расходов;

- норма накладных расходов, %;

-

коэффициент, учитывающий, накладные расходы;

-

коэффициент, учитывающий плановые накопления, где

- норма плановых накоплений, %;

- проектная продолжительность строительства;

- нормативная продолжительность строительства.

Коэффициент использования территории стройплощадки:


- площадь объектов на стройплощадке;

- площадь стройплощадки.


Список литературы

1. ТЕР. Сборник 1. Земляные работы. – М.: 2001.

2. ТЕР. Сборник 7. Бетонные и железобетонные изделия. – М.: 2001

3. ТЕР. Сборник 10. Деревянные конструкции. – М.: 2001

4. ТЕР. Сборник 11. Полы. – М.: 2001

5. ТЕР. Сборник 12. Кровли. – М.: 2001

6. ТЕР. Сборник 15. Отделочные работы. – М.: 2001

7. ТЕР. Сборник 16. Трубопроводы внутренние. – М.: 2001

8. ТЕР. Сборник 19. Газоснабжение. – М.: 2001

9. ТЕР. Сборник 22. Водопровод наружные сети. – М.: 2001

10. ТЕР. Сборник 23. Канализация наружные сети. – М.: 2001

11. ТЕР. Сборник 24. Теплоснабжение наружные сети. – М.: 2001

12. ТЕР. Сборник 26. Автодороги. – М.: 2001

13. ТЕР. Сборник 47. Озеленение. – М.: 2001

14. СНиП 12-04-2002.. Безопасность труда в строительстве. Часть 2. Строительное производство

15. СНиП 1.04.03-85*. Нормы продолжительности строительства и задела в строительстве предприятий, зданий и сооружений. – М.: АПП ЦИТП Госстроя СССР, 1991.

16. СНиП 2.01.01-82. Строительная климатология и геофизика./ Госстрой России. – М.: Стройиздат, 2000.

17. СНиП 3.01.01-85*. Организация строительного производства. – М.: ГП ЦПП Минстроя России, 1996.

18. Дикман Л.Г. Организация и планирование строительного производства. – М.: Высш. шк., 1988.

19. Каталог сборных железобетонных изделий. – Глазов: Глазовская типография УР, 1993.

20. Снежко А.П., Батура Г.М. Технология строительного производства. Курсовое и дипломное проектирование: Учеб. Пособие. – К.: Выща школа, 1991.

21. Станевский В.П., Моисеенко В.Г., Колесник Н.П., Кожушко В.В. Строительные краны: Справочник. – К., Будивэльнык, 1989.

22. Тарануха Н.Л., Кислякова Ю.Г., Папунидзе П.Н. Методические указания к разработке курсового проекта по организации и планированию строительного производства для студентов специальности 29.03. – Ижевск: ИжГТУ, 2003.
