1. Введение

Расчетно-графическая работа разработана на основании задания на проектирование, выданного кафедрой металлических конструкций Нижегородского государственного архитектурно-строительного университета.

Цель курсовой расчетно-графической работы:

- приобретение навыков в решении основных вопросов проектирования металлических конструкций;

- освоение методики компоновки простейших сооружений, выполняемых в металле;

- определение нагрузок;

- выбор расчётных схем элементов, входящих в состав сооружения;

- расчёт и конструирование несущих элементов балочной клетки, центрально нагруженных колонн и их узлов.

2. Исходные данные

Здание однопролётное отапливаемое, без фонаря.

Класс ответственности – II.

Кровля лёгкая по прогонам.

Стеновое ограждение самонесущее.

Здание с мостовым краном

Пролёт – L = 30м.

Длина здания – 120м.

Шаг колонн – Bcol = 12м.

Шаг ферм – Brt = 12м.

Отметка головки кранового рельса – Ht = 11,05м.

Грузоподъёмность крана – Q = 50т.

Режим работы крана – 4К-6К.

Климатический район строительства – II4.

Снеговой район – 4.

Ветровой район – 4.

Класс бетона B12,5; Rbn = 9,5 МПа.

Монтаж производится на болтах.

3. Компоновка поперечной рамы

1. Расстояние от головки подкранового рельса до низа несущих конструкций покрытий.

где f = 200¸400 – зазор, учитывающий прогибы конструкций покрытия, принимаем =350мм;

Hc = габаритная высота крана принимаемая по ТУ24-9-456-76 на краны (т II.1(3)).При Q = 50т, Hc = 3150мм;

100 – конструктивный зазор.

2. Полезная высота цеха.

увеличиваем Ht из условия кратности 1,8 принимаем HS =1,8 · 9 = 16,2м.

3. Длина верхней части колонны.

здесь hc.b – высота подкрановой балки равной 1м;

hr.a – высота рельса при Q = 50т, к.р.80 hr.a = 130мм.

4. Полная высота рамы.

здесь Hb = заглубление базы колонны ниже отметки пола принимаем 200мм.

5. Длина нижней части колонны.

6. Полная высота шатра.

где h1rt = 3150мм – высота фермы на опоре для типовой серии 1.460.2-10 с элементами из парных уголков;

hр = 1250мм – высота парапета.

7. Высота поперечного сечении верхней части колонны.

8. Высота поперечного сечения нижней части колонны.

где b0 = 250мм – привязка наружной грани колонны к разбивочной оси;

l1 =750мм – расстояние от разбивочной оси ряда колонны до оси подкрановой балки.

здесь В1 = 300мм – при Q = 50т, по(т II.1(3));

, условие выполняется.

9. Компоновка каркаса по таблицам II.12; II.13.

Hc = 3150; Hcom = 3600; Ht = 12600; HS = 16200; H2 = 4800; h1 = 1000; h2 = 450;

;

;

;

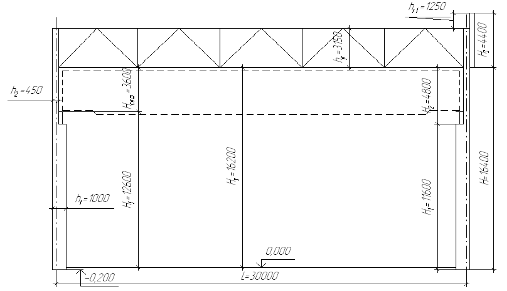

Рис.1 Геометрическая схема поперечной рамы

4. Определение нагрузок

4.1 Постоянная нагрузка

- Расчётную постоянную нагрузку от веса покрытия определяем в табличной форме по (т II.2(3))

Таблица №1

– Расчётная равномерно распределённая нагрузка на ригель рамы

здесь коэффициент надёжности по назначению определяемый по приложению к (2);

усреднённый коэффициент надёжности для постоянной нагрузки по табл.1;

нормативный вес покрытия по табл.1

– Расчётная постоянная нагрузка на колонну

4.2 Снеговая нагрузка

– Расчётная равномерно распределённая нагрузка на ригель рамы

здесь вес снегового покрова принимаемый по (т II.3(3)) в зависимости от района строительства;

коэффициент надёжности по нагрузке, зависящий от отношения нормативного веса шатра к тогда по (3);

С – коэффициент, учитывающий конфигурацию кровли здания, для кровли с уклоном не более 25о – С =1

– Расчётная снеговая нагрузка на колонну

4.3 Крановая нагрузка

4.3.1 Расчёт на вертикальную нагрузку

– Расчётное максимальное давление на колонну, к которой приближена грузовая тележка, определяется:

при этом на другую колонну оказывается меньшее давление:

где коэффициент надёжности по нагрузке;

коэффициент сочетания крановой нагрузки

сумма ординат линии влияния кранового давления на колонну определяемый по (т II.8(3));

вес подкрановой балки по (т II.4(3));

наибольшее давление колеса крана, по (т II.1(3));

минимальное давление колеса крана, по (т II.1(3));

От и возникают изгибающие моменты и

где е – расстояние от оси подкрановой балки до оси центра тяжести нижней части колонны определяется как

4.3.2 Расчёт на горизонтальную нагрузку

– Расчётная горизонтальная поперечная сила на колонну

где

горизонтальная поперечная сила возникающая при торможении грузовой тележки;

здесь f – коэффициент трения, принимаемый 0,05;

масса крановой тележки по (т II.1(3));

n0 – число колёс крана с одной стороны при Q = 50т, n0 = 2.

4.4 Ветровая нагрузка

– Расчётная линейная ветровая нагрузка, передаваемая на стойку рамы к определённой точке по высоте, определяется:

где коэффициент надёжности для ветровой нагрузки;

нормативное значение ветрового давления определяемая по СНиП (2) либо по (т П.3(3));

с – аэродинамический коэффициент для активного давления 0,8 для отсоса 0,6;

k – коэффициент, учитывающий изменение ветрового давления в зависимости от высоты здания и типа местности по (т П.5(3));

От активного сопротивления

,

,

.

– Эквивалентная равномерно распределённая нагрузка равна:

где коэффициент, определяемый по (т П.10(3));

Ветровую нагрузку, приходящуюся на ригель, заменяем сосредоточенной силой

где сила от активного давления равна

От отсоса

,

,

.

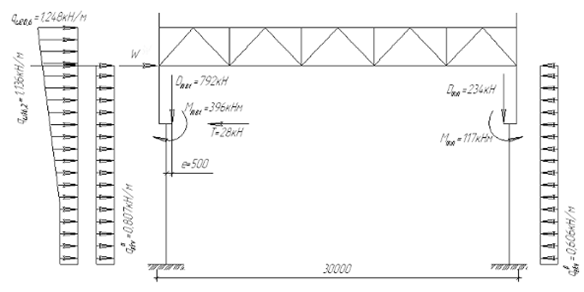

Рис. 2 Расчётные ветровые и крановые нагрузки на раму.

5. Статический расчёт

5.1 Расчёт на постоянную и снеговую нагрузку

При назначении расчётной схемы вводим ряд упрощений:

колонны считаем жёстко защемлёнными на уровне низа базы;

геометрические оси колонн принимаем по середине высоты их сечения;

сквозной ригель заменяем сплошным эквивалентной жёсткости. При этом геометрическая ось ригеля считается расположенной в уровне нижнего пояса фермы;

ригель принимаем прямолинейным т.к. уклон до i < 10%.

принимаем соотношение моментов инерции верхней и нижней части колонны и ригеля в пределах:

при

при

Определяем изгибающие моменты в сечениях А и В от постоянной нагрузки

Вычисляем параметры

;

по (т П.6(3))

МС и МD графическим способом равен -22,823кН∙м

Определяем расчётные значения продольных и поперечных сил в колонне:

,

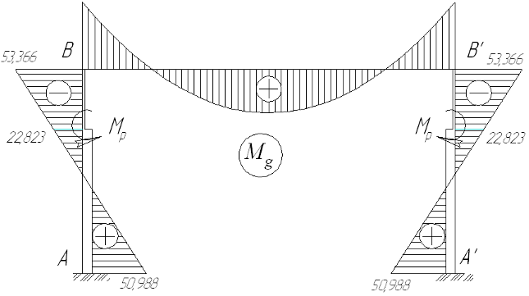

Рис. 3. Эпюры изгибающих моментов от постоянной нагрузки.

Аналитическим способом МС и МD равен

Переходный коэффициент получаем по формуле:

Тогда усилия от снеговой нагрузки будут:

;

;

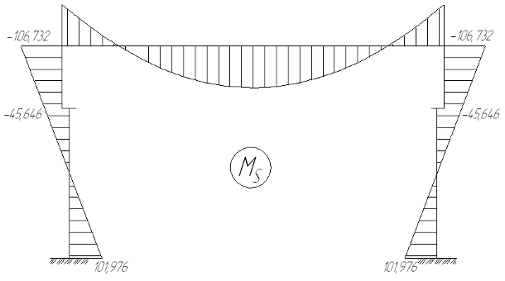

Рис. 4. Эпюры изгибающих моментов от снеговой нагрузки.

5.2 Расчёт на вертикальное давление крана

Определяем усилия в левой стойке (тележка слева) по формуле:

по (т П.7(3)) определяем коэффициенты при α = 0,45

левая стойка

Правая стойка

Усилия в левой стойке (тележка слева)

Усилия в левой стойке (тележка справа)

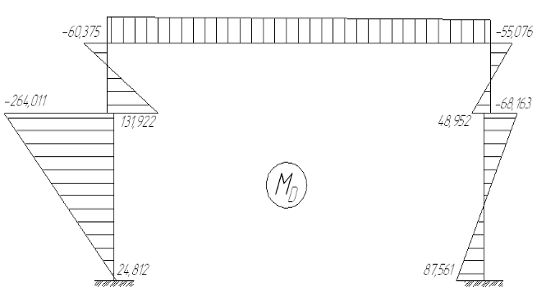

Рис. 5. Эпюры изгибающих моментов от крановой нагрузки.

5.3 Расчёт на торможение

Определяем усилия в левой стойке по формуле:

Значение коэффициента определяем по (т П.9(3)) тогда сила поперечного торможения, приложенная к левой стойке, будет

N = 0

Сила поперечного торможения, приложенная к правой стойке

N = 0

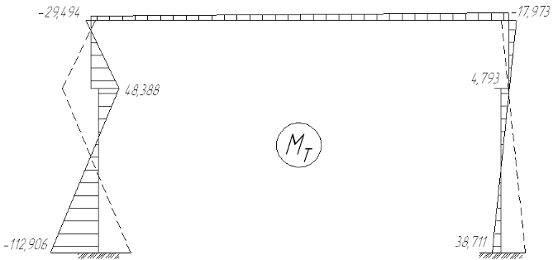

Рис. 6. Эпюры изгибающих моментов от торможения крана.

5.4 Расчёт на ветровую нагрузку

Определяем усилия в левой стойке по формуле:

Значение коэффициента , определяем по (т П.11(3)) тогда ветровая нагрузка, приложенная к левой стойке, будет

N = 0

Ветровая нагрузка, приложенная к правой стойке

N = 0

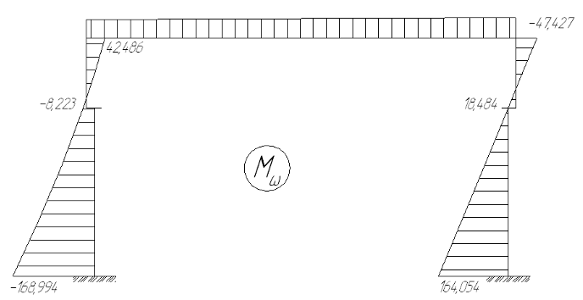

Рис. 7. Эпюры изгибающих моментов от ветровой нагрузки.

6.Расчётные сочетания усилий

6.1 Определение РСУ

Основное сочетание:

Дополнительное сочетание:

Сечение А.

Усилие наружной ветви колонны равно

Вывод: , принимаем 963,552 кН

Сечение D.

Усилие в подкрановой ветви равно

Сечение В.

Сечение С.

7. Расчёт и конструирование верхней части стержня ступенчатой колонны.

Соотношение жесткостей надкрановой и подкрановой частей

Материал колонны – сталь С 255 с Ry = 240 МПа при t = 10…20мм и

Ry = 230 МПа при t ≥ 20мм табл.50,51(1).

Сварка элементов – полуавтоматическая в среде углекислого газа; сварочная проволока – Св-08Г2С; табл.55(1), положение швов – нижнее.

7.1 Определение расчётной длины колонны в плоскости рамы

Расчётная длина колонны для подкрановой части

Для надкрановой

Где μ – коэффициент расчётной длины определяемый по п.6.11.(1) в зависимости от параметров

;

Здесь

Принимаем верхний конец колонны, закреплённый только от поворота, и при условии H2/H1 £ 0,6 и N1/N2 ³ 3 принимаем значения m по табл. 18(1), находим μ1 = 2;

Таким образом

7.2 Определение расчётной длины колонны из плоскости рамы

По п.6.13.(1)

где 1м – высота подкрановой балки

7.3 Конструктивный расчёт надкрановой части колонны

Сечение надкрановой части колонны принимаем из широкополочного двутавра, высота сечения h2 =40см. Требуемая площадь сечения:

где

эксцентриситет продольной силы, Ry = 240 МПа по табл.50(1).

По сортаменту подбираем двутавр 40Ш1 с характеристиками:

А = 122,4 см2; Jx = 34360 см4; Wx = 1771 см3; ix = 16,79 см;

iy = 7,18 см; h = 388 мм; tw = 9,5 мм; br = 300 мм; tf = 14 мм;

Определяем гибкость стержня в плоскости и из плоскости рамы:

;

;

Проверка устойчивости стержня колонны в плоскости действия момента по п.5.27(1)

где φе – коэффициент, принимаемый по табл.74(1) в зависимости от и приведенного эксцентриситета

,

η определяем по табл.73(1) в зависимости от

и

при

φе = 0,097 – коэффициент, принимаемый по табл. 74(1)

Проверяем устойчивость стержня колонны из плоскости действия момента по п.5.30(1)

где φy = 0,838– коэффициент подсчитанный по п.5.3(1), коэффициент с подсчитываем по п.5.31(1), в зависимости от значения относительного эксцентриситета mx.

Тогда

здесь β =1 по п.10(1);

тогда

Устойчивость обеспечена

8. Конструктивный расчёт подкрановой части стержня ступенчатой колонны

8.1 Расчёт подкрановой части сплошного сечения

Сечение компонуется из двух прокатных двутавров, высота сечения h1 =100 см. Требуемая площадь сечения:

где

эксцентриситет продольной силы, Ry = 240 МПа по табл.50(1).

По сортаменту подбираем два двутавра 26Ш1 с характеристиками:

А = 54,37 см2; Jx = 6225 см4; Wx =496 см3; ix = 10,7 см;

iy = 4,23 см; h = 251 мм; tw = 7 мм; br = 180 мм; tf = 10 мм;

Характеристика сечения:

;

;

;

;

;

;

Определяем гибкость стержня в плоскости и из плоскости рамы:

;

;

Проверка устойчивости стержня в плоскости действия момента по п.5.27(1)

где φе – коэффициент, принимаемый по табл.74(1) в зависимости от и приведенного эксцентриситета

,

η определяем по табл.73(1) в зависимости от

и

при

здесь

φе = 0,475 – коэффициент, принимаемый по табл. 74(1)

Проверяем устойчивость стержня колонны из плоскости действия момента по п.5.30(1)

где φy = 0,488– коэффициент подсчитанный по п.5.3(1), коэффициент с подсчитываем по п.5.31(1), в зависимости от значения относительного эксцентриситета mx.

тогда

здесь β =1 по п.10(1);

тогда

Устойчивость обеспечена

9. Расчёт и конструирование узла сопряжения верхней и нижней частей колонны.

Из условия прочности стенки подкрановой ветви в месте крепления траверсы определяем высоту траверсы hтр

где tw = 7мм – толщина стенки двутавра 26Ш1;

здесь для определения N и M составляем комбинацию усилий в сечении С дающую наибольшую опорную реакцию траверсы.

Высоту стенки траверсы увеличиваем до 50 см, что соответствует рекомендациям hтр = (0,5 …. 0,8) h1

Толщину стенки определяем из условия прочности на смятие:

где

– длина сминаемой поверхности;

В связи с тем, что подкрановая балка не рассчитывается, принимаем bd и t по своему усмотрению.

bd = 20 см – ширина опорного ребра подкрановой балки;

t = 2 см – толщина опорного листа подкрановой ступени;

Rp = 336 МПа – расчётное сопротивление смятию торцевой поверхности по т.52(1).

Принимаем ttr = 10 мм.

Длина шва крепления вертикального ребра траверсы к стенке траверсы определяется по усилиям в сечении С.

МС = -168,156 кН·м, NC = 191,562 кН.

Усилие во внутренней полке верхней части колонны равно:

Применяем полуавтоматическую сварку проволокой марки Св-08А,

d = 1,4…2 мм; βr = 0,9; βz = 1,05 по т.34(1).

Назначаем kf = 6мм; ywf = ywf =1 по п.11.2(1), Rwf = 180 МПа по т.56(1).

тогда

, что в соответствии с п. 12.8 (1)

10. Расчёт и конструирование базы колонны

10.1 Проектирование и расчёт базы под колонну со сплошной подкрановой частью

Проектируем базу с двустенчатыми листовыми траверсами и сплошной общей плитой. Расчётные усилия принимаем по сечению А-А.

МА = 414,363 кН·м, NА = 904,367 кН.

По конструктивным соображениям определяем ширину опорной плиты:

;

где h = 251 мм – высота двутавра,

ttr = 12 мм – толщина траверсы,

с = 50 мм – вылет консоли плиты.

Принимаем Вр = 400 мм.

Определяем длину плиты:

здесь

Rb = 0,75 кН/см2 для бетона В12 по т.1 Приложение 1(5)

Принимаем Lр = 100 cм.

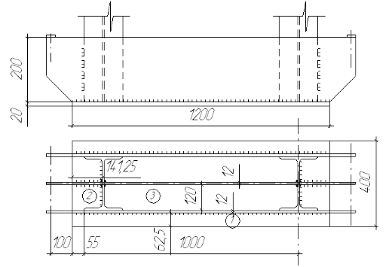

Назначаем плиту в плане 400×1200 мм.

Определяем толщину плиты.

Вычисляем краевые напряжения в бетоне фундамента под опорной плитой

Устанавливаем размеры верхнего обреза фундамента 600×1500 мм.

При этом

Положение нулевой точки в эпюре напряжений определяется:

Напряжения на участке эпюры сжатия:

Изгибающие моменты в опорной плите:

Участок 1 (консольный свес с = 6,25 см)

;

Участок 2 (плита, опёртая на три стороны)

; β = 0,119

Участок 3 (плита, опёртая на четыре стороны)

α = 0,125

Коэффициенты α и β определяем по т.2,3 приложения 1(5)

Толщину опорной плиты определяем по Мmax

Принимаем tпл =2 см (учитываем пропуск на фрезеровку).

Расчёт траверсы htr =300мм (рекомендуется принимать в пределах 300…600мм) и проверяем её прочность на изгиб и срез, как прочность однопролётной балки с консолями, опирающимися на полки колонны.

здесь

Катет швов, крепящих траверсу к полкам колонны, принимаем равным 10 мм

Проверяем прочность швов:

где βf = 0,8; βz = 1,0 по т.34(1).

10.1 Расчёт анкерных болтов

Определяем краевые напряжения в бетоне фундамента:

Положение нулевой точки:

Растягивающее усилие в анкерных болтах:

где расстояние от центра тяжести эпюры сжатой зоны до геометрической оси колонны;

y = 1090 мм – расстояние от оси анкерных болтов до центра тяжести сжатой зоны эпюры напряжений.

Требуемая площадь сечения нетто одного анкерного болта:

Rba = 185МПа – расчётное сопротивление растяжению анкерных болтов из стали ВСт3кп2 по т.60*(1); n =2 – число анкерных болтов в растянутой зоне.

Принимаем болты диаметром 30 мм с площадью сечения нетто одного болта Abn = 5,60 см2 по т. 62(1) Минимальная длина заделки болта в бетоне l = 0,8 м по т.4.17

11.Расчёт и конструирование стропильной фермы

11.1 Конструктивная схема фермы

К расчёту и конструированию принята ферма с параллельными поясами пролётом:

и высотой сечения по центрам тяжести сечений поясов:

11.2 Конструкция кровли

Для заданного отапливаемого здания принимаем кровлю по Приложению 2 (6) с толщиной минераловатных плит повышенной твёрдости равной 120 мм со слоем пароизоляции и водоизоляционным слоем кровли из 3-х слоёв рубероида

11.3 Нагрузки на стропильную ферму

Вычисление суммарной расчётной постоянной и временной нагрузок, отнесённых к 1м2 покрытия

Полная узловая нагрузка на ферму:

где dр =3м – длина панели верхнего пояса фермы;

11.4 Определение усилий в элементах фермы

Усилия в элементах фермы определяем по полной узловой нагрузки, расположенной во всех узлах верхнего пояса фермы. Для определения усилий используем таблицу усилий в элементах фермы от единичной узловой нагрузки F= 1 по Приложению 4(6)

Таблица №3

11.5 Конструирование и расчёт элементов ферм

Согласно п.п. 2.1;3.1 и табл. 50*;51* (1) в качестве материала элементов ферм принимаем сталь С245 , а для узловых фасонок – С255. Толщина фасонок tф = 10мм. по Приложению 6 (6) при N1-3 = 253,0 кН.

Расчётные сопротивления:

- для элементов фермы Ry = 24 кН/см2, как для фасонного проката

t = 2÷20 мм;

- для фасонок – Ry = 25 кН/см2 при t = 10 мм;

Все элементы ферм из парных равнополочных уголков. Конструирование и расчёт элементов фермы выполнены в табличной форме. Пояса ферм приняты переменного сечения по длине фермы.

Требуемую площадь сечения определяем по формуле

Конструирование и расчёт элементов фермы

Замечания к таблице:

Расчётная длина ly элементов 6-8; 8-9 верхнего пояса принята равной расстоянию между центрами узлов верхнего пояса, т.к. они закреплены в этих точках от смещения из плоскости фермы прогонами, связанными с настилом кровли, как с жёстким диском.

Расчётная длина lx опорного раскоса 1-3 равна половине его геометрической длины, т.к. элемент 1-3 закреплён в середине дополнительным раскосом от смещения в плоскости фермы.

Сечение элемента 1-3 принято таким, как сечение нижнего пояса с целью унификации размеров сечений уголков.

В нижних растянутых поясах ферм не рекомендуется применять уголки менее 63×5 (элемент 1-4) по соображениям не повреждаемости пояса при транспортировке, складирования и монтаже. Для элементов решётки не следует применять уголки менее чем 50×5. При подборе элементов фермы учитывается также величина предельной гибкости согласно п.п. 6.15 и 6.16 (1).

11.6 Расчёт сварных соединений в ферме

Рассчитываем прикрепления элементов решётки из парных уголков к узловым фасонкам. Сварка полуавтоматическая в нижнем положении; диаметр сварочной проволоки 2 мм. Согласно табл.55(1) для конструкции группы 1 (по узловым фасонкам) из стали С255 принимаем флюс АН-348-А по ГОСТ 9087-81 и сварочную проволоку Св-08А по ГОСТ 2246-70.

Расчётные сопротивления: Rwf = 18 кН/см2, по табл.56 (1) и Rwz = 0.45·Run = 0,45·38=17,1 кН/см2, ( Run = 380 МПа = 38 кН/см2 для фасонного проката из стали С255 толщиной до 10 мм – по табл. 51(1)).

Требуемую расчётную длину швов для прикрепления одного уголка элемента решётки вычисляем по формулам 120; 121 п. 11.2 (1)

По прочности металла шва:

;

По прочности металла границы сплавления:

Коэффициенты:

βf = 0,9; βf = 1,05; при kf = 4÷8мм;

βz = 0,8; βz = 1,0; при kf = 9÷12мм; - по табл. 34(1).

Согласно п. 11.2 (1) ywf = 1; ywz = 1; по табл. 6(1) yс = 1, т.к. рассматриваемый случай в таблице отсутствует. Большую из вычисленных lw для каждого элемента распределяем на обушок и перо:

; .

Вычисление длин швов для прикрепления элементов решётки.

Используемая литература

1. СНиП II-23-81*. «Стальные конструкции»/ Госстрой СССР.-М.: ЦИТП Госстроя СССР, 1990.-96стр., изд.2001г. (Госстрой России).

2. СНиП 2.01.07-85. «Нагрузки и воздействия»/ Госстрой СССР.-М.: ЦИТП Госстроя СССР, 1990.-36стр.+Дополнения, (Раздел 10. Прогибы и перемещения), изм. №2 от 2003г.

3. Пестряков В.П., Житянная Е.В., «Компоновка и статический расчёт поперечной рамы одноэтажного промздания». Метод. указ. для студентов специальности 290300 ПГС заочн. формы обучения./ НГАСА-Н.Новгород 1996г., 42стр.

4. Колесов А.И., «Расчёт стальных рам одноэтажных промзданий». Метод. указ. по курсовому и дипломному проектированию для спец. 1202 ПГС заочн. и вечерн. обучения./ ГИСИ.-Горький, 1984г. Вып.1 «Компоновка каркаса и статический расчёт поперечной рамы».-84стр. Вып.2 «Примеры статического расчёта поперечных рам стального каркаса».-72стр.

5. Колесов А.И., Житянная Е.В., «Конструктивный расчёт колонны одноэтажного промышленного здания». Метод. указ. для студентов специальности 290300 ПГС заочн. формы обучения./ НГАСУ-Н.Новгород 2000г., 22стр.
