Реферат: Конструктивные требования к устройству мусоропроводов и лифтов

Конструктивные требования к устройству мусоропроводов и лифтов


Лифт - одно из самых гуманных достижений технического прогресса, позволяющее человеку без усилий покорять большие высоты за считанные секунды. Сегодня без лифтов немыслимо ни одно современное здание, будь то муниципальное жилье, офисный небоскреб или частный коттедж.

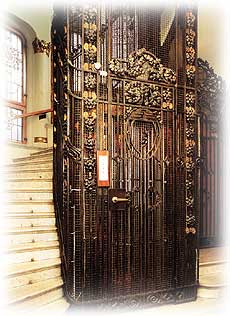

С тех пор как в 1855 году американец Элайша Грейвс Отис изобрел первый в мире безопасный лифт, исключавший возможность падения кабины при обрыве канатов, устройство лифтов не претерпело существенных изменений. Конструкция подъемных машин довольно консервативна, и главная цель новых технических разработок - повышение надежности всех элементов и узлов лифтового оборудования.

Лифты сегодня выполняют самые разнообразные функции. Например, они используются для бережной транспортировки пациентов в медицинских учреждениях, подъема пожарного оборудования. На лифте можно поднять громоздкую мебель на последний этаж или поднос с чашкой кофе из кухни в гостиную. Существуют лифты для экскурсионного обозрения (панорамные). Но все это разнообразие сводится к двум типам, различающимся принципом устройства приводной системы: электрическим и гидравлическим.

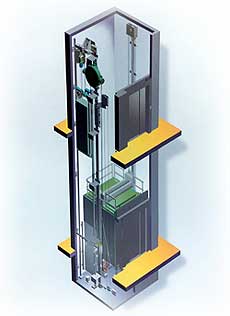

Электрический лифт - это классический вариант конструкции подъемника с тяговыми канатами и двигателем. В редукторной или безредукторной системах с канатоведущим шкивом, применяющихся соответственно для подъема на среднюю и большую высоту, кабина лифта удерживается в шахте несколькими стальными шахтными канатами, обычно двумя шкивами и противовесом. Вес кабины и противовеса обеспечивает достаточное сцепление между шкивами и шахтными канатами, чтобы шкивы могли удерживать канаты, двигать и удерживать кабину без излишнего проскальзывания. Кабина и противовес движутся по вертикальным направляющим, которые служат для предохранения от раскачивания. Механизм, приводящий лифт в движение, находится в машинном помещении, которое находится прямо над лифтовой шахтой. Для подводки электричества к кабине и получения от нее электрических сигналов используется многожильный электрический кабель, связывающий машинное помещение с кабиной. Его конец, прикрепленный к кабине, движется вместе с ней, поэтому кабель называется "подвесным". Редукторная лебедка оснащена более скоростным двигателем, а канатоведущий шкив соединен с валом двигателя посредством зубчатой передачи в редукторе, который снижает скорость вращения вала двигателя до более низкой скорости канатоведущего шкива. Безредукторная лебедка имеет низкоскоростной двигатель, а КВШ соединен с валом двигателя напрямую.

В гидравлической системе, используемой преимущественно для низких зданий при подъеме на высоту до 15 м, где умеренная скорость движения кабины приемлема, кабина соединена с верхней частью поршня, который движется вверх-вниз в цилиндре. Кабина движется вверх, когда масло накачивается в цилиндр из резервуара, поднимая при этом поршень. Таким образом, кабина гидравлического лифта "выталкивается" выжимным штоком за счет давления масла. Кабина опускается, когда масло возвращается в резервуар.

Подъем может быть прямым (поршень связан с кабиной) или при помощи канатов (поршень прикреплен к кабине посредством канатов. В обоих случаях работа, проделываемая насосом двигателя для поднятия кабины на большую высоту, дает кабине возможность проделать работу. Такая передача энергии происходит каждый раз, когда кабина поднимается. Когда кабина опускается, расходуется потенциальная энергия и энергетический цикл заканчивается. Движение кабины лифта вверх и вниз управляется при помощи гидравлического клапана. Несмотря на то, что данная конструкция лифта применяется в малоэтажных зданиях, поскольку с увеличением высоты подъема чрезмерно увеличиваются и габариты гидроагрегата у гидравлического лифта есть одно преимущество: машинное отделение может быть удалено от шахты, потому что гидроагрегат соединяется с подъемной установкой при помощи шлангов.

Такие лифты без машинного отделения можно использовать в зданиях средней и малой этажности - высотой подъема до 75 м. Имеющий форму диска приводной двигатель устанавливается внутри стандартной шахты лифта и крепится к направляющим либо на специальных балках. При встраивании станции управления в дверную раму на верхнем этаже для лифта не требуется отдельное машинное помещение. Достаточно шахты, в которой он работает. Ведущие фирмы разработали компактную безредукторную лебедку, при большой мощности имеющей габариты всего 25 см в ширину и 100 см в длину. Она монтируется под верхним перекрытием шахты лифта, тем самым экономя полезное пространство здания. Изобретены гибкие армированные ремни, которые на 20% легче традиционных канатов с эквивалентной подъемной мощностью. Такая конструкция позволяет архитекторам проектировать здания без дополнительных надстроек. А ускоренный процесс монтажа упрощает работу строительных организаций и минимизирует их взаимодействие с другими подрядчиками на строительной площадке.

Сегодня треть из нескольких миллионов существующих в мире лифтов имеет возраст 20 и более лет. Однако не всегда лифты, назначенный срок службы которых истек, нужно заменять новыми. Лифт можно модернизировать, сохранив его основные технические параметры. Иногда достаточно обновить некоторые элементы оборудования, видоизменить интерьер кабины и дверей шахты. Лифтовой "тюнинг" подразумевает не только эстетическое улучшение дизайна, но и модернизацию управления. Фирмы-производители предлагают большой выбор специальных режимов работы и дополнительных опций. Система управления лифтом, обеспечивающая алгоритм его работы, может быть выполнена на различной элементной базе: релейной, электронной или микропроцессорной. Благодаря этим системам в современных кабинах можно, например, установить кнопку открывания дверей, позволяющую удерживать двери открытыми при входе с детской коляской или при погрузке-выгрузке багажа. В медицинском учреждении можно предусмотреть режим приоритетного вызова кабины на любой этаж без выполнения попутных вызовов с площадок, мимо которых проходит лифт. В случае группового управления несколькими лифтовыми кабинами контроллер выбирает для ответа на вызов ту кабину, которая свободна и находится ближе. Таким образом, диспетчер сокращает время ожидания и максимально использует возможности лифтов. А если в кабину войдет слишком много пассажиров, лифт благодаря встроенному контроллеру перегрузки не тронется с места. Современные отделочные материалы, модернизированные аппараты управления, новые технические решения и современные технологии позволяют при минимальных затратах получить лифт, отвечающий высоким техническим требованиям и современному дизайну.

В настоящее время лифты можно монтировать на старые здания, внутри которых нет места для устройства лифтовой шахты. В таком случае она крепится непосредственно на фасаде здания. Устанавливая лифты там, где их раньше не было, можно продлить полноценную жизнь старых зданий и создать удобства пожилым людям, которым трудно подниматься по лестницам. При разработке металлоконструкций приставной шахты очень важно учитывать архитектурные особенности здания, где будет размещено лифтовое оборудование. Приставные шахты устанавливаются не только в тех случаях, когда для обычного лифта внутри здания не находится места, но и для экскурсионного обозрения панорамы города или интерьера высотного здания.

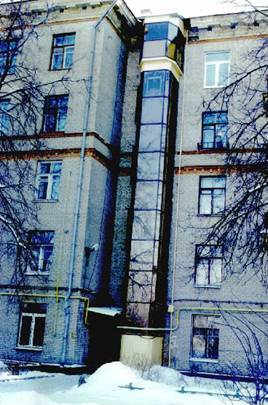

Административное здание

(г. Москва, ул. 3. А. Космодемьянских, д. 30, к. 1): Металлокаркасная панорамная приставная шахта (вход в лифт на 1-ой остановке с улицы, через тамбур; на последующих - через лифтовый холл внутри шахты)

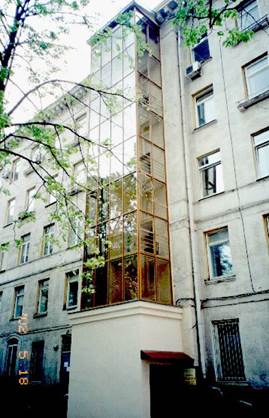

Жилой дом (объект городского заказа)

(г. Москва, ул. Ботаническая, д. 33, к. 5, п. 3): Металлокаркасная панорамная приставная шахта (вход в лифт - изнутри здания) взамен старой навесной ("градусника")

Наружные лифты нередко монтируются в жилых, производственных и административных зданиях. Они обслуживают башни, вышки, ракетодромы. Сейчас наружные лифты – это средство передвижения, важная составляющая комфорта, а иногда и одна из деталей, определяющая стиль того или иного сооружения.

Выносные лифты, бесспорно, проигрывают внутренним и по степени надежности, и по эксплуатационным особенностям. Для того чтобы убедиться в правильности подобного вывода, достаточно вспомнить уведомительные обращения пресс-секретарей городского хозяйства к населению об отключении внешних лифтов в зимнее время. Но так или иначе, наружные лифты как строительный элемент не изживают себя и находят на рынке строительства свою нишу.

Для того чтобы решиться на установку внешнего лифта, следует хорошенько подумать, потому что лифтовое оборудование весьма дорогостоящее, и для его установки требуется реконструкция здания с частичным сносом перегородок, стен и перекрытий. К тому же потребуются затраты на индивидуальное проектирование и производство как шахты, так и кабины, ведь для каждого здания внешний лифт – это единичная, не поставленная на поток работа архитекторов, конструкторов, строителей.

При установке внешнего лифта обязательно учитывается прочность стены, к которой будет крепиться лифт. Старые или пенобетонные стены забраковываются архитекторами. В противном случае пассажир лифта получает реальную возможность полета с немалой высоты вместе с кабиной, шахтой и опорной стеной. При дополнительных строительных работах, как всегда, необходимо учесть расположение канализационных труб, проводки, вентиляции, чтобы потом не менять их конфигурацию. Установление внешнего лифта – дело хлопотное и проблематичное. Но если желание в улучшении передвижения твердое, то его стоит выполнить непременно.

Лифт является визитной карточкой дома и его жителей. Известно, что в многоквартирном жилье лифты эксплуатируются на полную мощность и перевозят самых разных людей. Поэтому в дизайне пассажирских лифтов учитывается не только эстетическая привлекательность, но и защищенность от посягательств некоторых обитателей дома. Лифты комплектуются приказными аппаратами так называемого вандалозащищенного исполнения. Стальные потолок, панели кабины и фасад окрашиваются специальными эпоксидными эмалями, устойчивыми к механическим повреждениям. В кабине монтируется панель управления с кнопками и накладками из нержавеющей стали. Крупные надписи и символы наносятся методом глубокой лазерной гравировки, поэтому не стираются и к тому же удобны для пассажиров с ослабленным зрением.

Общие требования к лифтам

Каждый поставляемый лифт комплектуется следующей документацией:

а) паспорт, в соответствии с приложением 2, и прилагаемые к нему документы:

1) монтажный чертеж;

2) принципиальная электрическая схема с перечнем элементов схемы и электрическая схема соединений (электроразводки);

3) копия сертификата на лифт, противопожарные двери и другие, сертифицированные в установленном порядке элементы лифта;

4) копия разрешения на применение лифта.

Разработку дубликата утраченного паспорта, соответствующего приложению 2, допускается выполнять специализированной по лифтам организации.

б) руководство по эксплуатации, включающее:

1) краткое описание лифта;

2) условия и требования безопасной эксплуатации лифта, в том числе: порядок технического обслуживания, ремонта, технического диагностирования лифта;

3) методику безопасной эвакуации людей из кабины;

4) перечень быстро изнашиваемых деталей;

5) указание о сроке службы лифта;

в) инструкция по монтажу;

г) ведомость ЗИП, содержащая сведения о запасных частях, инструменте, принадлежностях и материалах, которые по рекомендации изготовителя или поставщика могут быть включены в комплект поставки лифта;

д) ведомость комплекта запасных изделий для пусконаладочных работ, включенных в комплект поставки лифта;

е) перечень документации, поставляемой с лифтом.

Ответственность за комплектование и содержание документации несет поставщик лифта.

Конструкция лифта должна обеспечивать возможность эвакуации людей из кабины при его неисправности или при прекращении энергоснабжения лифта.

Шахта лифта должна быть отделена от примыкающих к ней площадок и лестниц, на которых могут находиться люди или оборудование:

а) стенами, полом и перекрытием, или

б) расстоянием, достаточным для обеспечения безопасности.

Вентиляционные отверстия должны быть закрыты решеткой, через отверстия которой не должен проходить шарик диаметром 21 мм при приложении к нему перпендикулярно решетке нагрузки 10 Н.

В течение всего срока эксплуатации лифт подвергается периодическому техническому освидетельствованию не реже одного раза в 12 календарных месяцев. При периодическом техническом освидетельствовании проводится визуальный и измерительный контроль установки лифтового оборудования, за исключением размеров, неизменяемых в процессе эксплуатации; проверяется функционирование лифта во всех режимах; проводятся испытания; проверяется соответствие организации эксплуатации лифта настоящим Правилам. Результаты технического диагностирования лифта отражаются в паспорте лифта.

Общие требования к мусоропроводам

Мусоропровод должен обеспечивать удаление ТБО их жилых и общественных зданий и сооружений, а его противопожарное оборудование должно обеспечивать автоматическое пожаротушение в стволе и мусоросборной камере.

Мусоропроводы в зданиях предусматриваются в соответствии с требованиями строительных норм и правил, а также с заданиями на проектирование зданий. Мусоропроводом оснащаются жилые здания с отметкой пола верхнего этажа от уровня планировочной отметки земли 11,2 м и более, а в жилых домах для престарелых и семей инвалидов соответственно 8,0 м и более. Наличие мусоропровода в общественных зданиях и сооружениях определяется заданием на проектирование исходя из условий образования ТБО. Имеющуюся систему мусороудаления допускается сохранять при надстройке зданий мансардным этажом.

В жилых зданиях ствол мусоропровода, как правило, следует располагать в отапливаемых лестнично-лифтовых узлах.

Мусоропровод включает ствол, загрузочные клапаны, шибер, противопожарный клапан, очистное устройство со средством автоматического тушения возможного пожара в стволе, вентиляционный узел и мусоросборную камеру, укомплектованную контейнерами и санитарно-техническим оборудованием.

При расположении мусоропровода на промежуточных площадках лестничной клетки загрузочные клапаны допускается размещать через этаж.

В общественных зданиях мусоропроводы должны располагаться в специально выделенных либо подсобных помещениях, имеющих ограниченный доступ.

Расстояние от двери квартиры или комнаты общежития до ближайшего загрузочного клапана мусоропровода не должно превышать 25 м, а в общественных зданиях (от рабочих помещений) — 50 м.

Уровень шума в жилых и служебных помещениях при работе мусоропровода или его элементов не должен превышать допустимых санитарных норм СанПиН 2.1.2.1002.

Для выполнения санитарно-гигиенических требований должна быть обеспечена естественная, а в необходимых случаях принудительная вентиляция мусоросборной камеры и ствола мусоропровода.

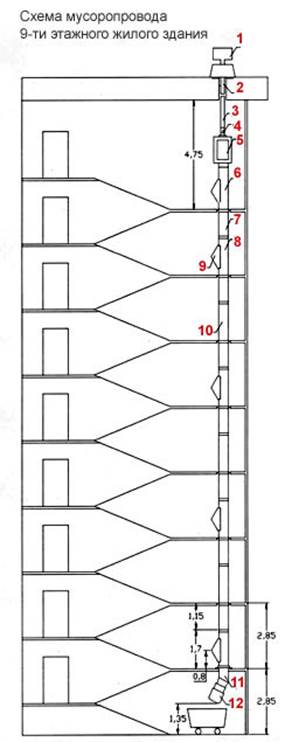

Схема мусоропровода типовых зданий

Комплектация мусоропровода для 9-ти этажного жилого здания

1. Дефлектор ДФ с фартуком - 1 штука

2. Узел прохода УЗ – 1 штука

3. Труба вентиляционная ТРВ - Ф315, L=2000 – 1 штука

4. Дроссель-клапан - ф315 – 1 штука

5. Камера очистки мусоропровода КОМ - 1 штука

6. Ствол мусоропровода СМП без обечайки - ф450, L=1700 – 1 штука

7. Ствол мусоропровода СМП - ф450, L=1150 – 7 штука

8. Ствол мусоропровода СМП с окном - ф450, L=1700 – 4 штуки

9. Клапан мусороствола загрузочный КМЗ – 5 штук

10. Ствол мусоропровода СМП - ф450, L=1700 – 3 штуки

11. Патрубок шибера (с опорным фланцем) ПТШ-О – 1 штука

12. Шибер ШБР (с системой огнеотсечения) - 1 штука

Рекомендации по монтажу систем мусороудаления

Настоящие Рекомендации распространяются на выполнение монтажных работ систем мусороудаления, предназначенных для гравитационного транспортирования твердых бытовых отходов из вновь строящихся жилых и многофункциональных высотных комплексов и сооружений. Возможны другие схемы, обеспечивающие полную технологию мусороудаления. Система мусороудаления в высотных зданиях выполняется по индивидуальным проектам с учетом требований СП 31-108 и других нормативов. Рекомендации не затрагивают монтаж систем пневматического (вакуумного) мусороудаления.

1. При монтаже систем мусороудаления следует соблюдать следующие общие требования:

- допускается поэтапная поставка оборудования на монтаж по графику, согласованному заинтересованными сторонами; оборудование различных поставщиков подлежит сверке по местам стыковки;

- поступавшие на монтаж элементы мусоропроводов (кроме выполненных из коррозионно-стойких сталей) должны иметь антикоррозионное покрытие в соответствии с их паспортами;

- допускается поэтапная (поэтажная) передача под монтаж системы мусороудаления соответствующих частей здания по согласованному графику;

- проемы под стволы мусоропроводов в междуэтажных перекрытиях должны иметь диаметр 500 мм (при условном его проходе Dy 400 мм), под вентканал - 400 мм (при условном его проходе Dy 350 мм);

- проемы должны располагаться по оси ствола на проектном удалении от стен (отклонение от вертикали не должно превышать 5 мм в пределах одного этажа и 50 мм - на всю высоту ствола);

- монтаж системы мусороудаления должен обеспечить удаление твердых бытовых отходов (ТБО) из высотных зданий, при этом должны быть предусмотрены противопожарные средства - автоматическое гашение отходов при их возгорании в стволе и в мусоросборной камере, вентиляция последних для обеспечения работоспособности оборудования, дымогазоводонепроницаемости ствола, безопасных и санитарных условий последующей эксплуатации.

2. При монтаже оборудования мусоросборной камеры должны соблюдаться следующие требования с учетом инструкций заводов-изготовителей:

- Ввод стволов мусоропровода в мусоросборную камеру осуществляется через перекрытие с помощью поставляемых в комплекте оборудования опоры ствола, виброизолирующего амортизатора, направляющих патрубков (прямых или наклонных) и шибера, располагаемых в камере.

- Угол наклона направляющего патрубка не должен превышать 20° к оси ствола. Оборудование, не соответствующее указанному, к монтажу не допускается.

- Первоначально устанавливаются в рабочее положение и выверяются опоры ствола на предусмотренной виброизолирующей прокладке.

- Производится звукоизоляция перекрытия мусоросборной камеры от опоры ствола.

- Производится монтаж шибера. Его размещение в мусоросборной камере (за счет разворота в плане) должно обеспечивать падение отходов из ствола непосредственно в контейнер; наличие промежуточных устройств для ручной перегрузки ТБО из ствола в контейнер не допускается.

- Высота расположения шибера (от чистого пола мусоросборной камеры до нижней его части) регулируется за счет телескопического соединения шибера с направляющим патрубком и должна составлять от 1,25 до 1,4 м. Затем соединение сваривается электродом по ГОСТ 9466. Высота и тип сварного шва - в соответствии с проектом. Шов должен обеспечивать герметичность соединения.

- Элементы фиксации заслонки шибера должны исключать возможность перекрытия проходного сечения патрубков в открытом положении и надежно удерживать в обоих положениях - открытом и закрытом.

- Размещение противопожарного (противодымного) клапана (заслонки) вне зависимости от его совмещенного либо раздельного с шибером исполнения не должно перекрывать проходное сечение патрубка и не препятствовать гравитационному падению ТБО.

- После монтажа должна быть проверена надежность крепления и срабатываемость термочувствительного элемента противопожарной (противодымной) заслонки, которую после завершения монтажа необходимо оставить в открытом положении.

- Возможность травматизма обслуживающего мусоропровод персонала от самопроизвольного срабатывания заслонки шибера и его противопожарной заслонки должна быть исключена.

- Устанавливаются контейнеры под каждым шибером, а также предусмотренный проектом резервный.

- До завершения монтажа системы мусороудаления в целом шибер остается открытым, однако доступ в мусоросборную камеру должен быть гарантированно прекращен (при проведении испытаний мусоропровода заслонка шибера закрывается).

- Возможно применение в мусоросборной камере компакторов, обеспечивающих механическую перегрузку и одновременно уплотнение ТБО в контейнере или иной таре.

3. При монтаже ствола мусоропровода должны соблюдаться следующие требования с учетом инструкций заводов-изготовителей:

- Монтаж ствола выполняется снизу-вверх из поэтажных модульных элементов в следующей последовательности: нижний элемент, затем - верхний на предусмотренных виброизолирующих прокладках.

- Контролируется наличие и правильное положение при монтаже предусмотренных поставкой виброизолирующих прокладок под опорными фланцами верхних модульных элементов ствола и опорными рамками.

- При установке нижнего модульного элемента, несущего загрузочный клапан, последний разворачивается в проектное положение. Изменение положения загрузочного клапана допускается по согласованию с проектной организацией и стройнадзором генподрядчика.

Должно быть обеспечено единообразие положения патрубков на всех этажах.

- Вертикальное положение поэтажных модульных элементов ствола контролируется отвесом. Допускаемое отклонение оси ствола от вертикали не должно превышать 5 мм в пределах одного этажа и 50 мм - на всю высоту ствола.

- Производится уплотнение соединения модульных элементов ствола между собой предусмотренными в проекте устройствами либо герметиком «Гермобутил», либо иным аналогичного качества.

- Производится звукоизоляция каждого междуэтажного перекрытия от ствола мусоропровода, как правило, трубными пенополиэтиленовыми оболочками «Изонел». По окончанию оформляется акт скрытых работ.

- Незавершенный монтажом ствол мусоропровода (открытый его торец) подлежит по окончанию рабочего дня защите специальным колпаком, предусмотренным в поставке оборудования (для исключения актов вандализма).

4. При монтаже вентиляции ствола мусоропровода и мусоросборной камеры должны соблюдаться следующие требования с учетом инструкций заводов-изготовителей:

- Система вентиляции включает вентканал, дроссель-клапан, гильза (узел прохода) и дефлектор с фартуком.

- Канал монтируется снизу вверх с опорой на устройство очистки.

- Проход вентканала через кровлю здания производится через гильзу, предусмотренную поставкой оборудования.

- Зазор между вентканалом и гильзой заполняется набивкой из уплотняющих пенополиэтиленовых жгутов «Изонел» и защищается установкой фартука, при этом хомут фартука должен закрепляться на вентканале через уплотнительную прокладку.

- Высота размещения дефлектора на вентканале должна соответствовать высоте бордюра здания - нижний обрез дефлектора располагается на отметке бордюра. Излишки вентканала отрезаются.

- Дроссельная заслонка на вентканале после его монтажа должна быть установлена в полностью открытом положении.

- Незавершенный монтажом вентканал (открытый его торец) по окончании рабочего дня защищают специальным колпаком, предусмотренным поставкой оборудования.

5. При монтаже устройства для очистки, промывки и дезинфекции ствола мусоропровода должны соблюдаться следующие требования с учетом инструкций заводов-изготовителей:

- Промывное устройство монтируется с опорой на верхнюю часть ствола (в этом случае данная часть ствола должны быть выполнена без обечайки), и крепится кронштейном (через виброизолирующую прокладку) к строительной конструкции здания.

- При установке устройства должно быть обеспечено удобное для его обслуживания положение дверцы.

- Послемонтажная проверка качества установки включает апробацию лебедки на всю высоту, срабатывание конечных выключателей в крайних положениях, проверку водоподачи, проверку наличия комплектующей аварийной ручки, после чего установка запирается на замок. Ключ от замка подлежит последующей передаче генподрядчику под расписку.

- Подвод воды к устройству, его электроснабжение и заземление выполняются генподрядчиком. Наличие запорной арматуры на подводке воды должно быть обязательным.

6. При монтаже загрузочных клапанов (устройство, предназначенное для порционного приема калибровки и перегрузки ТБО в ствол мусоропровода) должны соблюдаться следующие требования:

- При монтаже клапанов должно гарантироваться качественное их уплотнение с фланцами патрубков, что обеспечивается в том числе равномерной затяжкой крепежа.

- Каждый смонтированный клапан подлежит проверке на срабатываемость ковша, а также его запорного замка.

- При комплектации мусоропроводов клапанами в загрунтованном исполнении их лакокрасочное покрытие выполняется генподрядчиком в соответствии с интерьером помещения.

7. Сдача-приемка систем мусороудаления.

- Сдача-приемка монтажных работ производится на полностью завершенной системе мусороудаления.

- Перед сдачей-приемкой следует обследовать систему на завершенность всего комплекса монтажных работ, очистить наружные и внутренние поверхности оборудования.

- Подлежат проверке и предварительной апробации энерго- и водоснабжение прочистных устройств.

- Приемочную комиссию организует и обеспечивает условия для ее работы генподрядчик или заказчик.

- Программа работы комиссии включает: визуальный осмотр качества выполненных монтажных работ и внешнего вида оборудования; удобство обслуживания оборудования в мусоросборной камере и на технических этажах; выборочную проверку работоспособности загрузочных клапанов, включая их запорное устройство; проверку работоспособности прочистных устройств - одно- или многоразовый спуск - подъемом прочистного узла устройства; проверку водопоступления в прочистное устройство.

- Испытаниям на водонепроницаемость мусоропроводы подвергаются проливкой воды с верхнего этажа с помощью очистного устройства в течение 5 мин. Протечки в лестнично-лифтовый узел не допускаются.

- В качестве результатов вывода комиссии допускается принимать во внимание заключение стройнадзора генподрядчика.

- Выявленные недостатки подлежат незамедлительному устранению.

- Комиссии предъявляются также документы, оформленные в процессе монтажа системы мусороудаления (акт скрытых работ, акт замера сопротивления линии заземления, разрешения на отступление от проекта и т.п.).
