Реферат: Основные операции монтажа КТП

Основные операции монтажа КТП сводятся к доставке собранных блоков или всей подстанции к месту монтажа, подъему и установке на фундамент.

В помещении или на площадке, где устанавливается КТП (КТПН), необходимо полностью закончить все основные и отделочные строительные работы. Кабельные каналы и проемы должны точно соответствовать чертежам, строительные работы по их устройству, включая покрытия плитами, должны быть закончены, трубы для прохода кабеля заложены в соответствии с чертежом проекта.

Способы доставки блоков КТП на место монтажа зависят от условий строительства данного объекта. В ряде случаев целесообразно доставлять блоки, когда погрузочно-разгрузочные работы и транспортировку их на место можно выполнить с помощью кранов и автомобильного или железнодорожного транспорта без промежуточной выгрузки.

Монтаж К'ГП производят в определенной последовательности. До начала монтажа проверяют устройства закладных оснований (они должны быть установлены по уровню и точно соответствовать чертежу проекта). Отклонения от уровня не должны превышать 1 мм на 1 м длины и 5 мм на всю длину. Несущие поверхности обоих швеллеров должны быть в одной строго горизонтальной плоскости и выступать из чистого пола на 10 мм. Швеллеры присоединяют к контуру заземления полосовой сталью 40 X 4 мм не менее чем в двух местах.

Монтаж КТП, как и других комплектных устройств, состоит из следующих операций: доставки блоков оборудования на место; их распаковки; установки на закладные основания; выверки по шнуру и отвесу; стягивания болтами; приварки к основанию; электрического соединения блоков одного с другим или прокладки сборных шин; подключения кабелей; ревизии и регулировки аппаратов.

Погрузку и выгрузку блоков КТП и трансформаторов выполняют только с помощью подъемного крана. При строповке, в местах изгибов стропов, устанавливают надежные распорки, предохраняющие окраску оборудования от повреждения, особенно если блоки поставляют не в ящике, а в обшивке. Блоки доставляют в помещение с помощью лебедок на катках. Перед окончательной установкой на направляющие швеллеры блоки распаковывают. Их транспортировку до места доставки в помещения производят на специальных тележках, а установку — с помощью специальных приспособлений.

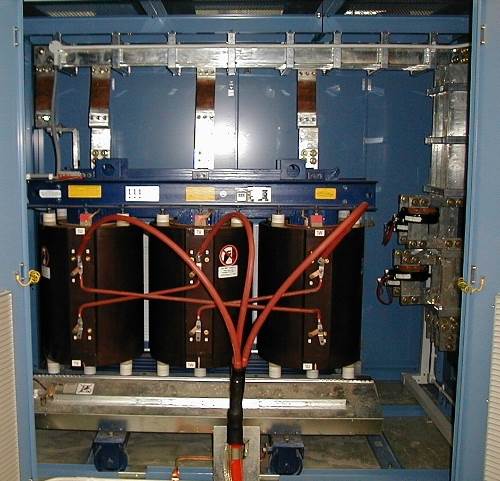

При сборке подстанций соединяют выводы обмоток НН трансформатора с распределительным устройством, устанавливают автоматы, монтируют заземление. Шины обычно соединяют с помощью сжимных плит. Контактную поверхность шин нельзя зачищать стальными щетками и наждачной шкуркой во избежание повреждения противокоррозионного покрытия. Для очистки контактную поверхность протирают чистой тканью, смоченной в бензине. Блоки устанавливают поочередно, предварительно сняв специальные заглушки, закрывающие выступающие концы шин и подъемные скобы с опорных швеллеров.

Проверяют выдвижные автоматические выключатели низкого напряжения на совпадение вертикальных и горизонтальных осей втычных контактов и ножей, определяют динамометром усилие нажатия, которое у каждого втычного контакта должно быть 100 Н (10—12 кгс). Кроме того, проверяют совпадение осей симметрии подвижных и неподвижных вспомогательных контактов. Эти контакты должны иметь провал в 1,5—2 мм. Для вкатывания и выкатывания автоматических выключателей применяют специальное устройство, поставляемое заводом.

Монтаж завершается проверкой исправности проводок и приборов, надежности крепления болтовых соединений, исправности электрической изоляции, присоединений кабелей высокого напряжения к трансформаторам и кабелей отходящих линий, а также присоединений к сети заземления.
