1. ВЫБОР СХЕМЫ БАЛОЧНОЙ КЛЕТКИ

Задание:

Требуется выполнить компоновку балочной клетки рабочей площадки располагаемой в отапливаемом здании I уровня ответственности при следующих данных:

- шаг колонн в продольном направлении – 11,0 м;

- шаг колонн в поперечном направлении – 6,0 м;

- габариты рабочей площадки в плане – 22´18 м ;

- временная (полезная) нормативная равномерно распределенная нагрузка на площадке – 16 кН/м² (вся нагрузка длительная);

- материал настила, балок настила и вспомогательных балок – малоуглеродистая сталь обычной прочности.

При заданных пролете и шаге главных балок находим оптимальную схему расположения балок настила и вспомогательных балок. Решение этой задачи производим методом вариантного проектирования.

1.1. Расчетные характеристики материала и коэффициенты

Настил относится к 3-й группе конструкций (табл. 50* [1]), поэтому сталь обычной прочности может быть С235 по ГОСТ 27772-88. Для этой стали расчетное сопротивление растяжению, сжатию, изгибу равно R_y =230 МПа при толщине листов от 2 до 20 мм, временное сопротивление стали разрыву R_un =360 МПа (табл. 51* [1]).

Балки настила и вспомогательные балки прокатного профиля относятся ко 2-й группе конструкций, принимаем сталь С245 по ГОСТ 27772-88. Для этой стали R_y =240 МПа при толщинах листов от 2 до 20 мм, R_un =370 МПа (табл. 51* [1]).

Модуль упругости стали Е = 2,06×10⁵ МПа. Коэффициент поперечной деформации (Пуассона) n=0,3 (табл. 63 [1]).

Для сооружений I уровня ответственности коэффициент надежности по ответственности g_n = 1 (прил. 7* [ 2 ]).

Коэффициент условий работы настила и прокатных балок g_с = 1,0 (табл. 6* [1]).

Коэффициенты надежности по нагрузке для постоянной нагрузки g_fg = 1,05 (табл. 1 [2]), для временной нагрузки g_fv = 1,20 (п.3.7 [2]).

Предельные относительные прогибы для настила и балок принимаются в зависимости от величины пролета по табл.19 [2]. При l £ 1 м – f_u = l /120, при l = 3 м – f_u = l /150, при l = 6 м – f_u = l /200

1.2. Компоновка

Принимаем нормальный тип балочной клетки. Определяем возможное отношение пролета настила к его толщине, предварительно вычислив.

и задавшись n ₀ = l_sh / f_sh = 120, при величине временной нагрузки для расчета настила по второму предельному состоянию

n_n = g _n v₀ = 1×0,0016 = 0,0016 кН/см² ,

Для величины временной нагрузки v₀ = 16 кН/м рекомендуемая толщина настила 8-10 мм. Принимая толщину настила 10 мм, получим предельный пролет настила

Поскольку пролет настила равен расстоянию между краями полок балок настила, то предельный шаг балок, при предварительно принятой ширине полки b_{f , fb} = 13 см, равен

a_{fb , u} = l_sh + b_{f , fb} = 189,2 + 13 = 202,2 см

Принимаем шаг балок настила из условия кратности пролету главной балки и возможности выполнения монтажного стыка главной балки в середине пролета. Принимаем число шагов 7, при этом 5 шагов по 160 см и 2 по 150 см. Расчетный шаг балок настила a_fb = 160 см < 202,2 см

Подбор сечения балки настила.

Погонная (линейная) нагрузка для расчета на прочность определяется по формуле

где g_fb – вес 1 м.п. балки настила, принимаем g_fb = 0,35 кН/м.

Линейная нагрузка для расчета на жесткость равна:

Балка настила является однопролетной, статически определимой с равномерно распределенной нагрузкой. Максимальный расчетный изгибающий момент в середине пролета балки определяется по формуле

Требуемый момент сопротивления

где с₁ – коэффициент, учитывающий развитие пластических деформаций, предварительно принимаем с₁ = 1,1.

Требуемый момент инерции сечения балок из условия обеспечения жесткости находим по формуле

По сортаменту (ГОСТ 26020-83) подбираем двутавр с параллельными гранями полок №35Б1, для которого I = 10060 см⁴ , W = 581,7 см³ , g = 38,9 кг/м

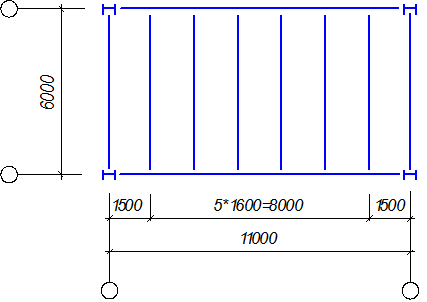

Вариант компоновочной схемы несущих элементов балочной площадки приведен на рис. 1.1.

Рис.1.1. Вариант балочной клетки

Балочная клетка нормального типа.

1.3. Проверка прочности настила

Поскольку отношение большей стороны листа настила к меньшей равно 6,0/1,6 = 3.75, что больше 2, то в этом случае настил рассчитывается как длинная пластина, работающая в условиях цилиндрического изгиба только вдоль короткой стороны (рис.2.1).

Полное напряжение в пластине равно

s_х = s_ох + s_их ,

где s_ох – осевые напряжения вдоль оси х ;

s_их - изгибные напряжения вдоль оси х .

Условие прочности по упругой стадии работы стали запишем по [5] в виде

,

где k_p – коэффициент пластины,

;

k ₀ и k_i - коэффициенты, определяемые в зависимости от k_p по табл. 8.3 [5]

q_n - нормативная равномерно распределенная нагрузка

g _f - коэффициент надежности по нагрузке;

l_min – наименьшая сторона пластины;

44654654654

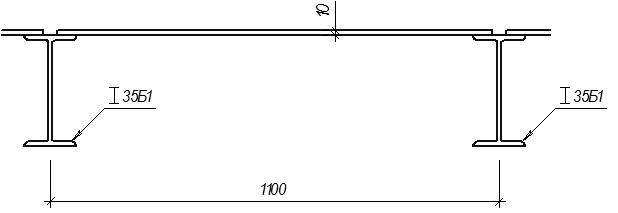

Рис.2.1. К расчету настила

Определяем коэффициент k_{p ,} при величине нагрузки

q_n = g _n ( g_sh + v_n ) = 1*(0,628 + 16) = 16,628 кН/м² = 0,0016628 кН/см²

значению которого соответствуют в табл. 8.3 [5] величины коэффициентов k ₀ = 0,0421 и

k_i = 0,3888

Тогда

Условие прочности выполняется.

1.4. Проверка жесткости настила

Максимальный прогиб в середине пластины определяем по [5] в виде

f_max = k_d t_sh ,

где k_d – коэффициент, принимаемый по табл.8.3 [5] в зависимости от величины k_p

При k_p =40.49 k_d = 0.836 и f_max = 0.836 × 1 = 0.836 см

Предельный прогиб настила по [ 2 ] равен f_u = l_sh /129 = 160/129 = 1,24см

Требование второго предельного состояния для настила выполняется

f_max = 0.836 см < f_u = 1,24см

1.5. Расчет крепления настила к балкам

Для крепления настила к балкам принимаем полуавтоматическую сварку. Для стали С235 рекомендуется сварочная проволока Св-08А (табл. 55* ринимаем Св-08А, для которой расчетное сопротивление металла швов (по табл.56 [1]) равно R_wf = 180 МПа = 18 кН/см² , расчетное сопротивление металла границы сплавления для стали С235 при R_un = 360 МПа равно

R_wz = 0,45R_un = 0,45×360 = 162 МПа

Для полуавтоматической сварки b_z =0,7; b_z = 1,0 (табл. 34* [1]).

Проверяем выполняется ли условие п. 11.2* [ 1 ] правильности выбора сварочного материала

R_wz £ R_wf £ R_wz b_z /b_z

162< 180< 162×1,0/0,7 = 231

Материал принят правильно, расчет можно выполнять только по металлу шва.

Цепное усилие в настиле определяем по приближенной формуле

Расчетная высота углового шва, прикрепляющего настил к балке, по металлу сварного шва равна

,

где l_w – расчетная длина углового шва, l_w = 1,0 см

Минимальный катет шва, в соответствии с табл. 38* [1], при толщине свариваемых элементов – 10мм (настил) и 8,5мм (полка двутавра 35Б1) будет 5мм. Принимаем сварной шов для крепления настила к балкам высотой по катету k_f = 5мм.

2. Расчет прокатной балки.

Выполнить проверку балки настила варианта балочной клетки, принятого в качестве основного в примере 1.

Исходные данные (по результатам компоновки основного варианта)

- настил – лист толщиной 10 мм;

- балка настила – двутавр №35Б1 по ГОСТ 26020-83;

- пролет балок настила l_fb = 6,0 м;

- шаг балок настилаа _fb = 160 см;

- материал балок сталь обычной прочности.

2.1.Расчетные характеристики материала и коэффициенты

Балки настила прокатного профиля относятся к второй группе конструкций, принимаем сталь С345-3 по ГОСТ 27772-88. Для этой стали Ry=335 Mпа при толщине проката от 2 до 10 мм. Run=490Mпа. Модуль упругости=2,06*10⁵ Мпа. Для сооружений I уровня ответственности коэффициент надежности по ответственности g_n = 1 (прил. 7* [2]).

Коэффициент условий работы настила и прокатных балок g_с = 1,0 (табл. 6* [1]).

Коэффициенты надежности по нагрузке для постоянной нагрузки g_fg = 1,05 (табл. 1 [2]), для временной нагрузки g_fv = 1,20 (п.3.7 [2]).

Предельные относительные прогибы для балок принимаются в зависимости от величины пролета по табл.19 [2]. При l = 6 м – f_u = l /200=3 см.

2.2. Геометрические характеристики двутавра №35Б1

Геометрические характеристики принимаем по сортаменту горячекатаных двутавров по ГОСТ 26020-83:

- высота сечения h = 346 мм,

- толщина стенки t_w = 6,2 мм,

- ширина полки b_f = 155 мм,

- толщина полки t_f = 8,5 мм,

- площадь сечения А = 49,53 см² ,

- момент инерцииI = 10060см⁴ ,

- момент сопротивления W = 581,7 см³ .

Масса профиля g = 38,9 кг/м

Площадь полки A_f = t_f b_f = 0,85×15,5 = 13,175 см² .

Площадь стенки A_w = A – 2 A_f = 49,53 - 2×13,175 = 23,18см²

2.3. Статический расчет

Уточняем нагрузку на балку

Погонная (линейная) нагрузка для расчета на прочность

где g_fb – вес 1 м.п. балки настила, g_fb =0,389 кН/м.

Линейная нагрузка для расчета на жесткость равна:

Определяем расчетные усилия

Максимальный расчетный изгибающий момент в середине пролета балки

Максимальная поперечная сила на опоре

2.4. Проверка прочности

Касательные напряжения в опорном сечении балки проверяем по формуле

где R_s = 0,58 R_y = 0,58×240 = 139,2 МПа

Поскольку t = 4,79 МПа < 0,5Rs = 0,5×139,2 = 69,6 МПа, то с₁ = с в формуле проверки нормальных напряжений. Коэффициент с принимаем по табл. 66 [1], а зависимости от отношения A_f / A_w = 13,175/23,18 = 0,57, при котором с = 1,113.

Выполняем проверку нормальных напряжений

Требование прочности выполняется

2.5. Проверка жесткости

Определяем прогиб балки в середине пролета

Требование второго предельного состояния выполняется, так как

f =2,2 см < f_u = 3,0 см

3. СТАТИЧЕСКИЙ РАСЧЕТ И ПОДБОР СЕЧЕНИЯ СОСТАВНОЙ СВАРНОЙ БАЛКИ.

Подобрать сечение составной сварной балки, являющейся главной балкой рабочей площадки, компоновка которой выполнена в предыдущем пункте.

Исходные данные:

(а) по заданию на проектирование

- пролет главной балки l_{m b} = 11,0 м;

- шаг главных балок a_{m b} = 6,0 м;

- строительная высота перекрытия, м – не ограничена;

- материал – углеродистая сталь обычной прочности;

- временная равномерно распределенная нагрузка на площадку v_n = 16 кН/м² (вся временная нагрузка длительнодействующая).

(б) по результатам выполнения предшествующих разделов

- количество балок настила, опирающихся на главную балку 7 (5 шагов по 1,6 м и 2 шага по 1,5 м);

- шаг второстепенных балок a_{f b} = 1,6 м;

- второстепенные балки из двутавров 35Б1 (по ГОСТ 26020-83), ширина полки

b_{f , f b} = 155 мм;

- реакция второстепенной балки Q _{f b} = 97,35 кН;

- постоянные нагрузки: от массы настила g_{sh , n} = 0,785 кН/м² , от второстепенных балок

g_{f b , n} = 0,389 кН/м² .

3.1. Расчетные характеристики материала и коэффициенты .

Сварные балки перекрытия относятся к 1-й группе конструкций (табл. 50* [1] ). Сталь обычной прочности, соответствующую этой группе, принимаем С255 по ГОСТ 27772-88. Расчетное сопротивление стали принимаем для листов толщиной до20 мм (предполагаемая толщина поясов балки) R_y = 240МПа, R_un = 370 МПа (табл. 51* [1]), E = 2,06×10⁵ МПа, n = 0.3 (табл. 63 [1]). Для сооружений I уровня ответственности (прил.7* [2]) коэффициент надежности по ответственности равен g_n = 1.

Коэффициент условий работы при расчете на прочность g_c =1,0, при расчете на устойчивость g_c =0,95 (табл. 6 [1]).

Коэффициенты надежности по нагрузке g_fg =1,05 (п.2.2 [2]), g_fv =1,20 (п.3.7 [2]).

Предельный относительный прогиб главной балки f_{mb , u} = l_mb /250, (п.2, табл. 19 [2]).

3.2. Статический расчет

Расчетную схему главной балки принимаем в виде разрезной шарнирно-опертой однопролетной балки. Поскольку число сосредоточенных грузов от давления балок настила более 5, то нагрузку принимаем в виде равномерно распределенной.

Погонная (линейная) нагрузка для расчета на прочность определяется по формуле

где g_mb – вес 1 м.п. главной балки, принимаем g_mb =2,5 кН/м.

Линейная нагрузка для расчета на жесткость равна:

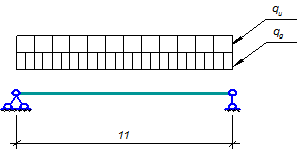

Рис. 2.1. Расчетная схема балки

Максимальный расчетный изгибающий момент в середине пролета балки

Максимальная поперечная сила на опоре

.

Изгибающий момент в середине пролета балки от нагрузки для расчета на жесткость

3.3. Компоновка и предварительный подбор сечения составной балки

Принимаем гибкость стенки l _w =110мм, в соответствии с рекомендациями [3]. Минимальная толщина стенки равна t_{w , min} = 8 мм.

Определяем минимальную высоту сечения сварной балки при предельном относительном прогибе

Находим минимальную толщину стенки из условия предельного прогиба

.

Толщина стенки из условия прочности на срез равна

где R_s =0,58R_y =0,58×240=139,2 МПа.

Определяем наименьшую толщину стенки из условия смятия, поскольку принимаем этажное сопряжение балок в балочной клетке. В каждом узле опираются две балки настила, поэтому F =2Q_{f b} = 2 ×97,35=194,7 кН. Толщиной полки главной балки задаемся t_f =2 см.

Находим толщину стенки, соответствующую балке оптимальной высоты.

Предварительно принимаем t_f =2t_{w ,рек} =16 мм

h_min =48,13 см < h_опт =114,2 см

h_w =h_опт -2t_f =82,2 см, принимаем h_w =85 см

Определяем толщину стенки

Сравниваем все полученные значения толщины стенки:

t_{w ,рек} = 0,8 см; t_{w ,, s , срез} = 0,7 см; t_{w ,прод.р} = 0,53 см

Принимаем толщину стенки 18 мм

Принимаем размеры стенки с учетом стандартных размеров

h_w х t_w = 850x18 мм.

Определяем размеры поясных листов. Требуемая площадь поясов (принимая h=h_w ) равна:

Требования, предъявляемые к размерам поясных листов и диапазон определяемых величин следующие:

180 мм < b_f < 600 мм

b_f =(1/3…1/5)h = 170…283 мм;

b_f == 42,09 см

b_{f , min} = 280 мм;

= 9,33 <29,3 см

Принимаем размеры поясных листов b_f xt_f =280x30 мм, которые удовлетворяют всем вышеуказанным требованиям. Подобранное сечение показано на рисунке.

3.2. Проверка принятого сечения на прочность

Для крепления балок настила к главным принимаем болты диаметром 16 мм (каждая балка крепится двумя болтами). Верхний пояс оказывается ослабленным отверстиями диаметром 19 мм, в каждом сечении два отверстия. Расстояние от центра тяжести сечения до оси, проходящей через середину высоты балки

где A_{f 1} =b_{f 1} t_{f 1} - nd₀ t_{f 1} = 28×3,0– 2×1,9×3,0= 72,6 см² - площадь сечения верхнего пояса;

A_{f 2} =b_{f 1} t_{f 1} =28×3,0=84 см² - площадь сечения нижнего пояса;

A= A_{f 1} +A_{f 2} +A_w =72,6 +84+85×1,8 =309,6 см² - площадь сечения балки;

а ₁ = a ₂ = 85/2 + 3,0 / 2 =44 см

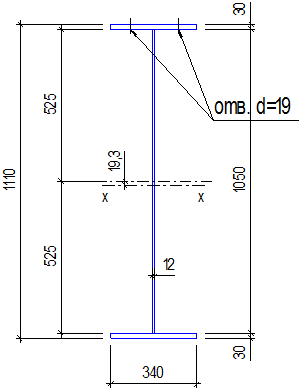

Рис.4.Сечение сварной балки. (рисунок исправить)

Момент инерции равен

где a ₁ = 44+ 1,62= 45,62см – расстояние от центра тяжести сечения до центра тяжести верхнего пояса;

a ₂ = 44 – 1,62 = 42,38 см – расстояние от центра тяжести сечения до центра тяжести нижнего пояса;

Минимальный момент сопротивления нетто (с учетом ослабления сечения)

где y=45,71+1,8=47,51 см – расстояние от центра тяжести сечения до наиболее удаленного волокна.

Статический момент полусечения

Проверка прочности:

а) по нормальным напряжениям

б) по касательным напряжениям

в) по напряжениям смятия в стенке

Прочность балки обеспечена.

4. Изменение сечения сварной балки по длине.

- l_{m b} = 11,0 м;

- q_{mb ,} = 125.22 кН/м;

- сечение главной балки: b_f =28см, t_f = 3,0 см, h_w =85 см, t_w = 1,8см;

- шаг балок настила a _fb = 160 см (крайние шаги по 150 см);

- поперечная сила на опоре Q_max = 688.71 кН;

Изменение сечения главной балки осуществляем за счет изменения ширины поясных листов. Стыки листов выполняем прямым швом с визуальным контролем качества.

4.1. Компоновка сечения

Находим требуемую минимальную ширину пояса

b_{1 f} = b_f /2 = 280/2 = 140 мм, b_{1 f} = 140 мм,

b_{1 f} = h/10 = 111 мм.

Учитывая, что верхний пояс ослаблен отверстиями, ширину сечения принимаем больше, чем требуется. Принимаем сечение пояса
b_{1 f} xt_f =150х30 мм. Сечение стенки не изменяется h_w =85 см, t_w = 1,8 см.

4.2. Определение места изменения сечения

Определяем геометрические характеристики измененного сечения с учетом возможного ослабления верхнего пояса двумя отверстиями d₀ =19мм.

Расстояние от центра тяжести сечения до оси, проходящей через середину высоты балки, равно

где A_{f 1} =b_{f 1} t_{f 1} – nd₀ t_{f 1} = 15×3,0 – 2×1,9×3,0 = 33,6 см² - площадь сечения верхнего пояса;

A_{f 2} =b_{f 1} t_{f 1} = 15×3,0 = 45 см² - площадь сечения нижнего пояса;

A= A_{f 1+} A_{f 2+} A_w = 33,6 + 45 + 85×1,8 = 231,6 см² - площадь сечения балки.

Момент инерции измененного сечения балки равен

где a ₁ = 44 + 2,17 = 46,17 см – расстояние от центра тяжести сечения до центра тяжести верхнего пояса;

a ₂ = 44 – 2,17 = 41,38 см – расстояние от центра тяжести сечения до центра тяжести нижнего пояса;

Минимальный момент сопротивления нетто (с учетом ослабления сечения)

где y = 46,17 + 1,5 = 47.67 см – расстояние от центра тяжести сечения до наиболее удаленного волокна.

Статический момент полусечения

Предельный изгибающий момент, воспринимаемый измененным сечением, определяем по формуле

M_{1 r} = W_{1 x} R_wy g_c = 5066,44×19.55×1,0 = 99048.902 кН×см = 990.49 кН×м

где R_wy =0,85 R_y = 0,85 ×230 = 195.5 МПа

Находим место изменения сечения при равномерно распределенной нагрузке по формуле

x₁ =1.7 м, x₂ = 9.3 м.

Принимаем место изменения сечения на расстоянии от опор 2,0 м

4.3. Проверка прочности измененного сечения

а) по нормальным напряжениям:

изгибающий момент в месте измененного сечения (х = 2,0 м)

б) по касательным напряжениям:

- в месте изменения сечения

- на опоре

в) по приведенным напряжениям:

балки настила опираются на расстоянии 1,2 и 2,6 м от опор, а расстояние до места изменения сечений 2,0 м, то есть в месте изменения сечения s_loc =0.

На уровне поясных швов нормальные напряжения равны

y =a ₁ – t_f /2 = 56,62 – 3,0/2 = 55,12 см

Приведенные напряжения

Проверки показали, что прочность измененного сечения обеспечена.

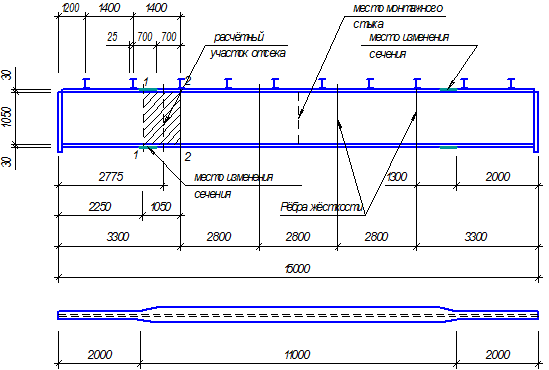

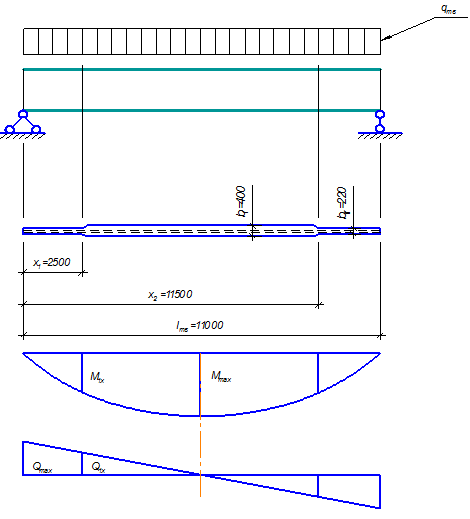

Рис.5. Изменение сечения сварной балки по длине

5. Проверка жёсткости балки.

Находим прогиб главной балки переменного сечения, предварительно определив:

- прогиб главной балки постоянного сечения

- коэффициент a

,

f_mb =f⁰ _mb a = 3,92×1,089 = 4,27см.

Предельный прогиб:

f_{mb , u} = l_{m b} / 225= 1500/225 = 6,67 см.

Сравниваем фактический прогиб с предельным

f_mb = 4,27 см.< f_{mb , u} = 6,67см.

Подобранное сечение балки удовлетворяет требованиям второй группы предельных состояний – жесткости.

6. Проверка общей устойчивости балки.

Исходные данные:

- размеры поясов балки b_f =340 мм, t_f = 30 мм;

- расстояние между осями поясных листов – h = 1110мм.

Нагрузка на главную балку передается через балки настила, установленные с шагом a _fb =1,4 м и закрепляющие главную балку в горизонтальном направлении. Проверяем условие п. 5.16,б[ 1 ] в середине пролета

Принимаем b_f /t_f =15.

Находим наибольшее значение (l_ef /b_f )_u , при котором не требуется расчета на устойчивость, принимая l_ef = a _fb = 1,4 м

Поскольку (l_ef /b_f )= 140/34 = 4,12< (l_ef /b_f )_u = 17,82, то устойчивость балки обеспечена и расчет на общую устойчивость выполнять не требуется.

7.Расстановка ребер жесткости и проверка местной устойчивости элементов балки.

7.1.Проверка устойчивости сжатого пояса.

Отношение ширины свеса пояса к его толщине при равно:

Предельное отношение ширины пояса к толщине по табл.30 [1] равно:

Устойчивость пояса обеспечена.

7.2.Проверка устойчивости стенки

Проверяем необходимость постановки ребер жесткости.

Условную гибкость стенки найдем по формуле:

где - расчетная высота стенки.

Поскольку , то постановка ребер жесткости необязательна (п.7.10 [1]). Для обеспечения устойчивости стенки расставим ребра жесткости.

Максимальное расстояние между поперечными ребрами жесткости при этом равно .

Расстояние между поперечными ребрами жесткости принимаем кратно шагу балок настила(а_fb =140см) равное 280 см.

Принимаем парные ребра жесткости, минимальные ширина и толщина которых согласно п.7.10 [1] соответственно равны:

Принимаем размеры двухсторонних ребер жесткости . Проверяем необходимость выполнения проверки стенки на устойчивость по п.7.3 [1], учитывая, что в крайних отсеках имеется местная нагрузка от давления балок настила.

Проверяем крайние отсеки стенки балки. Ширина отсека , расчетная высота стенки .

Так как длина отсека превосходит его расчетную высоту, то при вычислении средних значений М и Q в отсеке принимаем расчетный участок, равный по длине расчетной высоте отсека.

Рис.6. К расчету устойчивости стенки составной балки.

Последовательно определяем:

- изгибающий момент в сечении на границе расчетного участка отсека в точках 1 и 2:

- среднее значение момента на расчетном участке отсека

- поперечную силу в сечениях 1 и 2

- среднюю поперечную силу в пределах расчетного участка отсека:

Определяем компоненты напряженного состояния по п.7.2 [1] в стенке для уменьшенного сечения:

Определяем критические значения компонентов напряженного состояния.

где - коэффициент, принимаемый для сварных балок по табл.21 [1] в зависимости от значения коэффициента .

где - коэффициент, принимаемый по табл.22 [1].

Тогда при получим:

где - отношение большей стороны пластины к меньшей

- условная приведенная гибкость, определяемая по формуле:

где - меньшая из сторон пластины.

Проверку устойчивости стенки выполняем по формуле:

С₁ принимаем по табл.23[1]:при 0,5а/h_ef =0,5·330/105=1,57 и δ=4,05 С₁ =43,95

=3,98

кН/см²

Принятая расстановка ребер жесткости обеспечивает устойчивость стенки.

8.Расчет поясных швов составной балки.

Для поясного соединения принимаем двусторонние угловые швы поскольку не выполняются требования» предъявляемые к балке для случая применения односторонних швов, в частности, сжатый пояс не раскреплен сплошным настилом и не во всех местах приложения к поясу сосредоточенных нагрузок (опирание балок настила) установлены ребра жесткости (п.13.26 [1]). Расчет выполняем для наиболее нагруженного участка шва у опоры под балкой настила.

Определяем расчетные усилия на единицу длины шва:

- погонное сдвигающее усилие:

- давление от сосредоточенного груза

Поясные угловые швы выполняются автоматической сваркой в положении «в лодочку» сварочной проволокой Св-08А (табл.55 [1]).

Для автоматической сварки ; (табл.34* [1]).

По табл.38 [1] находим, что при толщине более толстого элемента (пояса) из свариваемых 30 мм . Принимаем поясной шов высотой и проверяем его на прочность согласно п.11.16 [1] по формулам:

Отсюда следует, что необходимая прочность соединения обеспечивается минимально допустимой толщиной шва.
