Реферат: Детский ясли-сад на 50 мест

Содержание

Введение.

1. Исходные данные.

2. Генплан.

3. Объемно-планировочное решение.

4. Конструктивное решение.

5. Список используемой литературы.
Введение

Сегодня в Атырау более 24 000 детей ожидают своей очереди в детские сады. Только 32,8% атырауских детей посещают дошкольные заведения.

Строительство детских садов в городе ведется в соответствии с городской программой строительства объектов образования. Сейчас в основном строительство идет в тех районах, где строятся жилые дома, в том числе по государственной программе.

Сегодня детские сады переполнены, иногда количество детей в группе превышает необходимую норму в два раза, приходится ставить двухъярусные кровати, продолжает собеседник. Это такая же проблема, как с паркингами, стоянками. Любой город сталкивается с подобными проблемами.

Главным назначением строительства дошкольных детских зданий является обеспечение комфортности, гигиенической, обеспечение нормальной эксплуатации зданий, повышенная надежность новых конструктивных решений. С появлением новых материалов и конструктивных решений к будущим детским садам предъявляются повышенные объемно-планировочные и архитектурные требования, что влечет за собой обеспечение максимального комфортного пребывания детей в детском саду.






1. Исходные данные .
«Детские ясли-сад на 50 мест с увеличение количества мест на летний периуд до 95».
Характеристика района строительства:
- Район строительства – г. Атырау.

- Температура воздуха наиболее холодной пятидневки обеспеченностью 0,92 -

- -260С;

- Средняя годовая температура воздуха 8,60С;

- Нормативная снеговая нагрузка для IV района – 240 кг/м2

- Нормативный ветровая нагрузка – 60 кг/м2

- Глубина промерзания грунта – 1,5м

- Рельеф местности спокойный.

- Уровень грунтовых вод низкий.

- Система координат – местная.

- Класс здания – II.

- Степень долговечности – II.

- Степень огнестойкости – II.





2. Генеральный план участка.

Генеральный план составлен в масштабе 1:500.

Горизонтальная планировка выполнена согласно действующих норм для генеральных планов согласно СНиП 2.07.01-89* “Градостроительство. Планировка и застройка городских и сельских поселений”.

Организация рельефа выполнена методом проектных отметок с созданием уклонов от стен здания и в соответствии с существующими условиями застройки. Открытый отвод поверхностных вод осуществляется по асфальтобетонному покрытию площадки за пределы участка. Снятие плодородного слоя грунта при планировке территории не предусматривается.

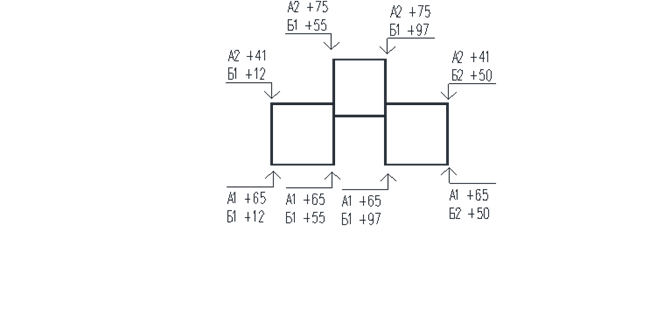

В соответствии с требованием охраны окружающей среды при проектировании здания учитывалось направление ветра, которое выбирается по розе ветров. Ниже показана привязка углов здания к координатной сетке.












2.1. Благоустройство и озеленение.

Перед Детскими яслями-садом проектируется асфальтобетонное покрытие, по периметру здания устраивается отмостка.

По периметру территории яслей запроектированы детская площадка и одна спортивная площадка. Покрытие детских площадок безпильне и эластичное, хорошо отводит воду и скоро высыхает.

Озеленение участка предусматривается. Перед зданием посажен цветник из однолетних растений. Так же имеются березы в возрасте пяти лет.

Газоны применены стойкие к истаптыванию
3. Объемно-планировочные решения.

Данное здание предназначено для общественного пользования людей. Строится в городе Атырау. Климат данного региона пустынный, резко-континентальный.

Здание одноэтажное. Расстояние между координационными осями 1-3 – 14400 мм, 4-5 – 12000 мм, 6-8 – 14400 мм. Между осями А-Б – 12000 мм, Б-Г – 7200 мм и Г-Д – 7200 мм. Итого по осям А-Д 23350 мм. Высота здания от нулевой отметки составляет 3960 мм. Основная часть отведана под детскую зону (групповую, спальню, кроватную), третья часть здания отведена под административную и бытовую зоны (кухня, склады, администраторская). Эти часто хорошо функционируют между собой. Экспликация помещений приведина в таблице 1, экспликация полов приведина в таблице 2.

Таблица 1
Экспликация помещений.

Таблица 2 Экспликация полов.

4. Конструктивное решение.
- Фундаменты монолитные ленточного типа.

- Цокольные балки сборные железобетонные.

- Плиты покрытия сборные железобетонные пустотные толщиной 220 мм.

- Плиты перекрытия сборные железобетонные пустотные высотой 220 мм.

- Перегородки – кирпичные.

- Перемычки сборные железобетонные брусковые несущие.

- Лестницы сборные железобетонные.

- Несущие стены – кирпичные двухслойные

- Окна с тройным стеклопакетом.

- Двери – деревянные.

- Кровля скатная невентилируемая с организованным водоотводом.

- Полы – ламинат (34 класс), керамическая плитка
4.1. Фундаменты монолитные ленточного типа.

4.2 Цокольные балки приняты сборные железобетонные высотой 350 мм, серии 1.020, рядовые цокольные балки марки БЦ30.5.3,5-П, БЦ60.5.3,5-П.

4.3 Плиты перекрытия и покрытия марок ПБ 72-15-8 и ПБ 120-36-8.

4.4 Для сообщения между этажами предусматриваются лестница с полуплощадками сборные железобетонные серии 1.152-2, марки ЛМ57.14-17.

Ограждение лестниц металлическое с пластмассовыми перилами серии 1.050.1-2, марки ОМ14-1. Стойки ограждения привариваются к закладным деталям марша или устанавливаются в специальные гнёзда в ступени марша, высотой 150мм.

4.5 Окна и двери. Для естественного освещения и вентиляции в здании предусмотрены окна с тройным стеклопакетом. Для входа и сообщения между помещениями предусматриваются двери серии марки ДДВ7,7-3, ДВ8-8ДВ8-9.

4.6 Кровля состоит из пароизоляции (техноэласт ЭПП) толщиной до 5 мм; утеплителя (минплита) толщиной 200мм; выравнивающей стяжки из цементно-песчаного раствора М100, толщиной 15 мм, кровельного ковра (техноэласт ЭКП и техноэласт ЭПП).

4.7 Прочие конструкции.

Вокруг здания по щебёночному основанию устраивается отмостка с бетонированным покрытием шириной 750 мм.

Жёсткость лестничных маршей обеспечена диафрагмой жёсткости серии 1.020, марки 1Д56.33.

Подоконные доски приняты серии 1.136.5-24, марки ПД19-20-2 и ПД13-20-2.

На лестничном марше предусмотрены металлические ограждения серии 1.050.1-2, марки ОМ14-1.

Над входом для защиты от отмосферных осадков запроектирован козырёк серии ИИ03-02, марки КВ14-5 и КВ20-5.

Для входа на крышу предусмотрена пожарная лестница серии ИИ-03-03, марки МС25.

4.8 Теплотехнический расчет ограждающей конструкции стены.

Требуемое сопротивление теплопередаче ограждающей конструкции стены находим по формуле:

,

где n – коэффициент, учитывающий зависимость положения наружной поверхности ограждающих конструкций по отношению к наружному воздуху;

tв – расчетная температура внутреннего воздуха, 20С, принимаемая согласно ГОСТ 12.1.005-88 и нормам проектирования соотв. зданий и сооружений;

tн – расчетная температура наружного воздуха в холодный период года, °С, для всех зданий, кроме производственных зданий, предназначенных для сезонной эксплуатации;

Δtн – нормируемый температурный перепад между температурой внутреннего воздуха tint и температурой внутренней поверхности tint ограждающей конструкции, °С;

αв – коэффициент теплоотдачи внутренней поверхности ограждающих конструкций, Вт/(м2·°С).
Исходные данные:

Район строительства – г. Атырау, Атырауской области

· n=1

· расчетная температура наружного воздуха tн=6 ºС

· коэффициент теплоотдачи αв = 8.7

· относительная влажность воздуха внутреннего помещения – 55%

· влажностный режим – нормальный

· расчетная температура внутреннего воздуха tв = + 20

· условная эксплуатация стены – Б

· расчетная зимняя температура наружного воздуха наиболее холодных 3х суток обеспеченностью 0,92 , tн = - 28 ºС

· коэффициент теплопроводности λ слоев ограждения :

1. кирпичная кладка – λк = 0,93; Sк =10.90; δк= 20 мм

2. гипсоперлитовый раствор λ1 = 0,16; S1 =10.90; δ1= 12 мм

3. штукатурка из цементношлакового раствора λ2 = 0,52; S2 =7; δ2= 20 мм













5. Список используемой литературы.
1. СНиП РК 2.04-01-2001 «Климатология»

2. СНиП РК 2.04-03-2002 «Теплотехника»

3. СНиП РК 2.04-05-2002 «Естественное и искусственное освещение»

4. СНиП 2.07.01-89 «Градостроительство. Планировка и застройка городских и сельских поселений»

5. Альбом «Типовое проектное решение» 2I8-I-0353.86

6. И.А. Шерешевский «Конструирование гражданских зданий» - М. «Архитектура – С», 176 с., 2005г.

7. СНиП 2.09.04—87* Административные и бытовые здания.

8. ГОСТ 21.501-93 Правила выполнения архитектурно-строительных чертежей
