Реферат: Паровая турбина к-800-240
Расчет системы РППВ К-1200-240 (ЛМЗ) на мощность 1100 МВт
Дано:
P0 =23,5 МПа = 240 ат
t0= 5400С
tпром/п=5400С
Pп/п=3,9 МПа = 40 ат
Pк=3,58 кПа=0,036 ат
Pа=0,9 МПа = 9 ат
tп.в.=2750С
P0/= 0.95 P0=228 ат
DPк=
Pz=3.63ґ10-3+0.0036=0.00394 МПа
hoi=0.85
h0/=3310 кДж/кг
hпп=3515 кДж/кг
h1t=2870 кДж/кг
h2t=2130 кДж/кг
H0/=440 кДж/кг
H0//=1385 кДж/кг
Hi/= H0/ґhoi=374 кДж/кг
Hi//= H0//ґhoi=1185 кДж/кг
Dtпнд=(tд/-tк)/n=(161-25)/4=340C
Dtпвд=(tп.в.-t//д)/n=(275-170)/3=350С
ПВД 1 | ПВД 2 | ПВД 3 | ДЕАЭРАТОР | ПНД 4 | ПНД 5 | ПНД 6 | ПНД 7 | ||
Т-ра на входе |
t |
240 |
205 | 170 |
157 |
127 | 93 | 59 | 25 |
т-ра на выходе |
t |
275 |
240 | 205 | 170 | 157 | 127 | 93 | 59 |
Энтальпия воды на входе |
h |
1006 |
859 | 712 | 658 | 520 | 380 | 247 | 105 |
Энтальпия воды на входе |
h |
1152 |
1006 | 859 | 712 | 658 | 520 | 380 | 247 |
Т-ра конденсата гр. пара |
t |
282 |
247 | 212 | 170 | 166 | 132 | 98 | 64 |
Энтальпия конденсата гр. пара |
h |
1182 |
1035 | 888 | 712 | 696 | 520 | 380 | 268 |
Давление отбора пара |
P |
6,62 | 3,9 | 1,725 | 0,792 | 0,718 | 0,286 | 0,0943 | 0,0239 |
Энтальпия отбора пара |
h |
3050 | 2870 | 3330 | 3150 | 3120 | 3010 | 2800 | 2620 |
Нахождение относительного расхода пара на систему регенерации.
a1(h1/- h1// )=
_ _
a2(h2- h2/)+a1(h1/-h2/)=hI-hII

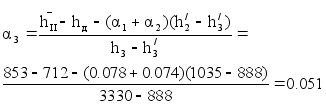

(a1+a2)(h2/- h3//)+a3(h3-h3/)=hII-hд

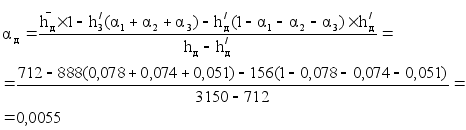

h3/(a1+a2+a3)+h/д(1-a1-a2-a3-aд)+hдґaд
=hдґ1
_
a4(h4-h4/)= (hд/- hIII) (1-a1-a2-a3-aд)

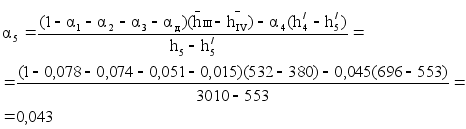

a5 (h5-h5/) +a4(h4/-h5/) = (1-a1-a2-a3-aд) (
_ _
h/III-h/IV)
_ _
(a4+a5)(h5/-hIV)+a6(h6-hIV)=(1-a1-a2-a3-
_ _
aд)(hIV-hv)
_
a7ґ(h7-hV)= (1-a1-a2-a3-a4-a5-a6)(hV-h/к)
G1=a1ґG0=842ґ0.078=65,7 кг/с
G2=a2ґG0=842ґ0,074=62,3 кг/с
G3=a3ґG0=842ґ0,051=42,9 кг/с
Gд=aдґG0=842ґ0,0055=4,6 кг/с
G4=a4ґG0=842ґ0,045=37,9 кг/с
G5=a5ґG0=842ґ0,043=36,2 кг/с
G6=a6ґG0=842ґ0,05=42,1 кг/с
G7=a7ґG0=842ґ0,039=32,8 кг/с
Gк=(1-a1-a2-a3-a4-a5-a6-a7)ґG0=583.2
N1э=G0ґ(h0-h1)ґhмґhэг=842ґ(3100-3050)ґ0,99ґ0,99=214,5 МВт
N2э=(G0-G1)ґ(h1-h2)ґhмґhэг=(842-65,7)ґ(3050-2870)ґ0,99ґ0,99=137 МВт
N3э=(G0-G1-G2)ґ(h2-h3)ґhмґhэг=(842-65,7-62,3)ґ(3515-3330)ґ0,99ґ0,99=129,5 МВт
Nдэ=(G0-G1-G2-G3)ґ(h3-hд)ґhмґhэг=(842-65,7-62,3-42,9)ґ(3330-3150)ґ0,99ґ0,99=118,4 МВт
N4э=(G0-G1-G2-G3-Gд)ґ(hд-h4)ґhмґhэг=(842-65,7-62,3-42,9-4,6)ґ(3150-3120)ґ0,99ґ0,99=20 МВт
N5э=(G0-G1-G2-G3-Gд-G4)ґ(h4-h5)ґhмґhэг=(842-65,7-62,3-42,9-4,6-37,9)ґ(3120-3010)ґ0,99ґ0,99=69,1 МВт
N6э=(G0-G1-G2-G3-Gд-G4-G5)ґ(h5-h6)ґhмґhэг=(842-65,7-62,3-42,9-4,6-37,9-36,2)ґ(3010-2800)ґ0,99ґ0,99=124,4 МВт
N7э=(G0-G1-G2-G3-Gд-G4-G5-G6)ґ(h6-hк)ґhмґhэг=(842-65,7-62,3-42,9-4,6-37,9-36,2-42,1)ґ(2800-2620)ґ0,99ґ0,99=99,1 МВт
Nкэ=(G0-G1-G2-G3-Gд-G4-G5-G6-G7)ґ(hк-h/к)ґhмґhэг=(842-65,7-62,3-42,9-4,6-37,9-36,2-42,1-32,8)ґ(2620-105)ґ0,99ґ0,99=248,5 МВт
SNэ=1131 МВт
Ошибка =2,8%
Таблица 2. Расчёт промежуточной ступени турбины.
P0 |
МПа | дано |
3,8 |
t0 |
0С |
дано | 405 |
P2 |
МПа | дано | 3,35 |
h0 |
кДж/кг |
находим по h-s диаграмме |
3226 |
h2t/ |
кДж/кг |
находим по h-s диаграмме |
3134 |
J0 |
м3/кг |
находим по h-s диаграмме |
0,08 |
J2t/ |
м3/кг |
находим по h-s диаграмме |
0,086 |
J2t |
м3/кг |
находим по h-s диаграмме |
0,087 |
C20/2 |
кДж/кг |
702/2 |
2,45 |
кДж/кг |
h0+ C20/2=3226+2,45 |
3228,45 | |
кДж/кг |
- h2t/=3228,45-3194 |
34,45 | |
d |
м |
u/(pґn)=128,2/(3,14ґ70) |
0,5829 |
u |
м/с |
(u/cф)ґ cф=0,488ґ262,5 |
128,2 |
cф |
м/с | 262,5 | |
(u/cф) |
- | 0,488 | |
кДж/кг |
(1-r)=(1-0,08)ґ34,45 |
31,7 | |
HOP |
кДж/кг |
rґ=0,08ґ34,45 |
2,76 |
h1t |
кДж/кг |
-=3228,45-31,7 |
3196,8 |
J1t |
м3/кг |
0,085 | |
P1 1 |
МПа | 3,4 | |
C1t |
м/с | 251,8 | |
C1 |
м/с |
jґ C1t=0,96ґ251,8 |
241,7 |
a1t |
м/с | 612,9 | |
M1t |
- |
C1t/ a1t=251,8/612,9 |
0,4 |
F1 |
м2 |
0,0195 | |
l1 |
м |
F1/(pdґsina)=0,0195/(3,14ґ0,5829ґsin14) |
0,049 |
DHc |
кДж/кг |
(1-j2)ґ =(1-0,962)ґ31,7 |
2,49 |
w1 |
м/с | 121 | |
b1 |
град |
=0,4889 |
29 |
w2t |
м/с | 142 | |
F2 |
м2 |
0,036 | |
l2 |
м |
l1+(D1+D2)=0,049+0,003 |
0,052 |
b2 |
град |
=0,378 |
25 |
w2 |
м/с |
w2tґy=142ґ0,94 |
1335 |
C2 |
м/с | 51,3 | |
a2 |
град | 94 | |
DH |
кДж/кг | 1,2 | |
DH |
кДж/кг |
C22/2 =51,32/2 |
1,3 |
E0 |
кДж/кг |
34,45-1ґ1,3 |
33,15 |
hол |
% | 89 | |
hр,с,ол |
% | 92 |
Профили решёток
Сопловые - С-90-15А
_
tопт=0,7-0,85
a1=140
в=5,15
Рабочие Р-35-25А
_
tопт=0,55-0,65
b=250
в=2,54
Сопловые
_
t=вґt=5,15ґ0,73=3,76
z=pd/t=3.14ґ58.29ґ1/3.76=48
tут=pde/z=3.14ґ58.29ґ1/48=3.81
_
t = t/в=3,81/5,15=0,74
Рабочие
t=вґt=2,54ґ0,6=1,52
z=pde/t=3.14ґ58.29ґ1/1,52=120
tут=pdl/z=3.14ґ58.29ґ1/120=1,52
