Реферат: Проектирование малых водопропускных сооружений

Реферат

Курсовая работа содержит 27 листов пояснительной записки, 14 таблиц, 6 рисунков, 3 чертежа, 8 источников.

В курсовой работе рассмотрены вопросы проектирования водопропускных и водоотводных сооружений.

Водосборный бассейн, лог, водораздел, расчетный сток, водопропускная труба, бытовая глубина, одерновка, сжатое сечение, горизонт подпертых вод, малый мост, подпор воды, отверстие моста, нагорная канава, кювет.

В курсовой работе произведен расчет расхода стока вод, на основе которого были рассчитаны круглые и прямоугольные водопропускные трубы, рассчитаны малые мосты по I и III расчетным схемам, определены расход, основные параметры поперечного сечения и тип укрепления придорожных канав. Для каждого водопропускного и водоотводного сооружения были решены вопросы конструирования.

Содержание

1. Определение характеристик водосборного бассейна 3

1.1 Определение площади водосборного бассейна 3

1.2 Определение уклона главного лога 4

1.3 Определение уклона лога у сооружения 5

1.4 Определение заложения склонов лога у сооружения 5

1.5 Определение глубины лога 6

1.6 Определение коэффициентов залесенности, заболоченности 6

2. Определение расчетного стока у сооружения 8

2.1 Расчет ливневого стока 8

2.2 Расчет стока талых вод 9

3. Гидравлический расчет водопропускных труб 11

3.1 Назначение и выбор отверстия круглых водопропускных труб 10

3.2 Назначение и выбор отверстия прямоугольных водопропускных труб 10

3.3 Определение длины водопропускной трубы 13

3.4 Назначение максимальной высоты насыпи у трубы 14

3.5 Расчет укрепления русла и откосов у водопропускных труб 15

3.6 Конструирование водопропускных труб 16

3.7 Определение горизонта подпертых вод 17

4. Гидравлический расчет малого моста 19

4.1 Установление схемы протекания воды под мостом 19

4.2 Определение отверстия и высоты моста 21

4.3 Определение горизонта подпертых вод 24

5. Гидравлический расчет придорожных канав 25

5.1 Определение площади водосборного бассейна 25

5.2 Расчет полного стока 25

5.3 Определение основных параметров придорожных канав 25

5.4 Выбор типа укрепления 26

5.5 Конструирование придорожной канавы 26

Список использованных источников 28

1. Определение характеристик водосборного бассейна на ПК21+45

1.1 Определение площади водосборного бассейна.

Площадь водосборного бассейна определяем с помощью кальки и миллиметровки. Получен­ный план водосборного бассейна (в масштабе карты) накладывается на лист миллиметровой бумаги. Отмечаем и пересчитываем все целые квадратные сантиметры (N 1), которые помести­лись на плане. На оставшейся площади плана водосборного бассейна отмечаем и пересчитыва­ем количество квадратиков равное 0,5х0,5см (N 2), затем пересчитываем оставшиеся неполные квадратики размером равные 0,5х0,5см (N 3). Площадь водосборного бассейна определяется по формуле (стр. 10 [1]):

км² , (1.1)

где g1 – площадь (в масштабе карты) 1 см² , равная 0,01 км² ;

g2 – площадь (в масштабе карты) 0,25 см² , равная 0,0025 км² ;

N 1, N 2, N 3 – количество квадратов каждого размера, определяемого по рис. 1.1, соответст­венно равное 104, 39, 69.

1.2 Определение уклона главного лога.

В общем случае уклон главного лога определяется между отметками лога у сооружения (Нс ) и отметкой верхней части лога (Нвр ), лежащей на водораздельной линии.

Уклон главного лога определяется по формуле (стр. 18 [1]):

i= (Нвр – Нс )/L =(61,00-47,00)/710=0,020, (1.2)

где Нвр – отметка верхней точки тальвега, равная 61,00 м;

Нс – отметка лога у сооружения, равная 47,00 м;

L – длина главного лога, определяемая по формуле (стр. 17 [1]):

L= S Li =250,00+180,00+280,00=710,00 м , (1.3)

где Li – длина i -го участка тальвега, снятая с карты, равная 1540,00 м.

Подставляя значение L в формулу 1.2 получим значение уклона главного лога: i =0.017

1.3 Определение уклона лога у сооружения.

Уклон лога у сооружения определяется как уклон между точками, одна из которых находит­ся на 100 – 200 м по тальвегу выше сооружения. А другая – на 50 – 100 м по тальвегу ниже его.

Желательно назначать точки на горизонталях с тем, чтобы не заниматься расчетом их отме­ток. Но при этом стремиться к тому, чтобы определенный уклон лога был как можно ближе к реальному уклону местности.

Уклон лога у сооружения определяется по формуле (стр. 19 [1]):

i c = , (1.4)

где Нв – отметка точки выше сооружения, равная 47,78 м;

Нн – отметка точки ниже сооружения, равная 46,67 м;

Lв, Lн – расстояние по тальвегу от сооружения до верхней и нижней точек (рис.1.2), соответственно равные 200,00 и 100,00 м.

1.4 Определение заложения склонов лога у сооружения.

Форма поперечного сечения лога упрощенно представлена в форме треугольника (рис.1.3).

Заложение правого склона определяется по формуле (стр. 15 [1]):

м, (1.5)

где L пр – расстояние от правого водораздела до лога сооружения, равное 430,00 м;

Нпр – отметка правого водораздела по оси дороги, равная 56,00 м;

Нс – отметка лога у сооружения, равная 47,00 м;

– косина сооружения, равная 62⁰ .

Аналогично определим заложение левого склона:

м , (1.6)

где Lлев – расстояние от левого водораздела до лога сооружения, равное 640,00 м;

Нлев – отметка левого водораздела по оси дороги, равная 61,00 м;

Нс – отметка лога у сооружения, равная 47,00 м;

– косина сооружения, равная 62⁰ .

1.5 Определение глубины лога.

Глубина лога перед сооружением – наименьшее возвышение водораздельной линии над отметкой лога у сооружения. Из двух отметок правого и левого водоразделов по оси дороги выбираем наименьшую и определяем глубину лога по одной из формул (стр. 15 [1]):

h лев =Нлев – Hc, при Нлев < Нпр (1.7)

h пр =Нпр – Hc, при Нпр < Нлев (1.8)

Исходя из рис. 1.3, глубину лога перед сооружением будем определять по формуле (1.7):

h пр =56,00 – 47,00 = 9,00 м .

1.6 Определение коэффициентов залесенности, заболоченности, озерности.

Расчет ведется по следующим формулам (стр. 16 [1]):

% ,(1.9)

где f оз – коэффициент озерности, %;

- площадь водной поверхности i -го озера, равная 0 км² ;

F – площадь водосборного бассейна, равная 1,22 км² .

% , (1.10)

где f б – коэффициент заболоченности, %;

- площадь поверхности i -го болота, равная 0 км² ;

F – площадь водосборного бассейна, равная 0,30 км² .

% , (1.11)

где f л – коэффициент залесенности, %;

- площадь поверхности i -го леса, равная 1,22 км² ;

F – площадь водосборного бассейна, равная 1,22 км² .

Результаты расчета характеристик других водосборных бассейнов сведены в таблицу 1.1.

Таблица 1.1

Ведомость характеристик водосборных бассейнов

2. Определение расчетного стока сооружения (ПК 09+85,00).

2.1 Расчет ливневого стока.

Для расчета ливневого необходимо задаться следующими исходными данными:
– вероятность превышения (далее ВП): для мостов – 3%;
для труб – 4%;
– номер ливневого района – 10 ([2] стр. 222 рис. 15.5).

Расчетный расход ливневого стока вычислим по формуле ([2] стр221):

, (2.1)

м³ /с

м³ /с

где a расч – расчетная интенсивность ливня, зависящая от ВП, продолжительности ливня и района строительства дороги (мм/мин), вычисляемая по формуле:

a расч = a час × K t , (2.2)

мм/мин

мм/мин

где a час – интенсивность ливня часовой продолжительности, определяемая по [2] стр. 222 табл. 15.7, и равная для ВП=3% a час = 1,35мм/мин;

для ВП=4% a час = 1,23 мм/мин.

K t – коэффициент перехода от ливня часовой интенсивности к расчетной, определяемый по [2] стр. 223 табл. 15.8, и равный 2,08.

F – площадь водосбора, 1,22 км² ;

j - коэффициент редукции, вычисляемый по формуле ([2] стр 221):

Расход полного стока определим по формуле ([2] стр 222):

, (2.3)

Объем ливневого стока вычислим по формуле:

, (2.4)

Таблица 2.1

Ведомость расчета ливневого стока

2.2 Расчет стока талых вод.

Расчетный максимальный расход талых вод вычислим по формуле ([3] стр 452):

, (2.5)

где К р – коэффициент перехода к расчетному значению слоя стока, определяемый по [3] стр. 459 рис. XIV.10, и равный: для мостов К р =4,9
для труб К р =4,0;

h р – слой стока талых вод, м, вычисляемый по формуле:

(2.6)

где – средний многолетний слой стока, определяемый по [3] стр. 457 рис. XIV.8, и равный 44 мм;

F – площадь водосборного бассейна, равная 1,22 км² ;

– коэффициент, учитывающий залесенность, вычисляется по формуле:

, (2.7)

где F _л – залесенность бассейна, равная 100%;

– коэффициент, учитывающий заболоченность, вычисляется по формуле:

, (2.8)

где F _б – заболоченность бассейна, равная 0%.

Таблица 2.2

Ведомость расчета ливневого стока

Пикетажное положение пк +	Площадь бассейна, м2	Расчетный слой стока талых вод, мм		Коэффициенты					Расход стока талых вод, м3 /с
				вариации, С v	K р
		мост	труба		мост	труба			мост	труба
09+85,00	1,22	215,60	176,00	1,00	4,90	4,00	1,00	1,00	11,25	9,73

Таблица 2.3

Ведомость расчета расхода стока

3. Гидравлический расчет водопропускных труб. (ПК 09 +85,00)

3.1 Назначение и выбор отверстия круглых водопропускных труб.

Расчет труб производится при безнапорном режиме протекания воды через сооружение. На данных водопропускных трубах применяется раструбный оголовок с коническим входным звеном.

Условие безнапорного режима протекания воды:

H £1,2×d , (3.1)

где Н – глубина воды перед трубой, м

d – диаметр отверстия трубы, м.

Условие пропускной способности трубы:

Q _p <Q _c , (3.2)

где Q _p – расчетный расход воды, м³ /с

Q _c – пропускная способность трубы, м³ /с.

Определяем количество очков:

, (3.3)

где Q _т – расход трубы, принимаемый по табл. 15.10 ([2], стр. 228), равный 9,50 м³ /с.

Определяем расчетный расход стока воды, приходящийся на одно очко:

м³ /с (3.4)

Для =9,21 м³ /с из табл.15.10 ([2], стр.228) выписываем данные:
диаметр трубы d =2,00 м;
глубина воды перед трубой Н =2,23 м;
скорость на выходе из трубы V =4,14 м/с.

Н =2,23<1,2 ×d =1,2 ×2,00=2,40 м – условие безнапорного режима соблюдается.

Определяем пропускную способность трубы по формуле 15.16 ([2],стр.227):

м³ /с , (3.5)

где g – ускорение свободного падения, равное 9,81 м/с² ;

w _с – площадь сжатого сечения потока, вычисляемая по рис. 15.13 ([2], стр.228), для чего определяются следующие величины:

h_c = 0,5 ×H = 0,5 ×2,23 = 1,11м , (3.6)

где h_c – глубина в сжатом сечении.

, (3.7)

По рисунку определяем, что 0,40, откуда следует:

, (3.8)

Q _p =9,21×3=27,64м³ /с <Q _c =6,36×3=19,08 м³ /с – условие по пропускной способности не выполняется.

Необходимо увеличить количество очков, принимаем n^II =4. Определяем расчетный расход стока воды, приходящийся на одно очко (см. формулу 3.4):

м³ /с (3.9)

Для =6,91 м³ /с из табл.15.10 ([2], стр.228) выписываем данные:
диаметр трубы d =2,00 м;
глубина воды перед трубой Н =1,88 м;
скорость на выходе из трубы V =3,68 м/с.

Н =1,88<1,2 ×d =1,2 ×2,00=2,40 м – условие безнапорного режима соблюдается.

Определяем пропускную способность трубы по формуле 15.16 ([2],стр.227):

м³ /с , (3.10)

где g – ускорение свободного падения, равное 9,81 м/с² ;

w _с – площадь сжатого сечения потока, вычисляемая по рис. 15.13 ([2], стр.228), для чего определяются следующие величины:

h_c = 0,5 ×H = 0,5 ×1,88 = 0,94 м , (3.11)

где h_c – глубина в сжатом сечении.

, (3.12)

По рисунку определяем, что 0,38, откуда следует:

, (3.13)

Q _p =6,91×4=27,64 м³ /с <Q _c =6,95×4=27,80 м³ /с – условие по пропускной способности выполняется.

3.2 Назначение и выбор отверстия прямоугольных водопропускных труб.

Расчет труб производится при безнапорном режиме протекания воды через сооружение.

Условие безнапорного режима протекания воды:

H £1,2×h , (3.18)

где Н – глубина воды перед трубой, м

h – высота отверстия трубы, м.

Условие пропускной способности трубы:

Q _p <Q _c , (3.19)

где Q _p – расчетный расход воды, м³ /с

Q _c – пропускная способность трубы, м³ /с.

В первом приближении примем 2-х очковую трубу. Определяем расчетный расход стока воды, приходящийся на одно очко:

м³ /с (3.20)

Для =6,91 м³ /с из табл.15.12 ([2], стр.229) выписываем данные:
отверстие трубы (b x h ) – 2,00 x 2,00 м;
глубина воды перед трубой Н =1,66 м;
скорость на выходе из трубы V =3,50 м/с.

Н =2,11<1,2 ×h =1,2 ×2,00=2,40 м – условие безнапорного режима соблюдается.

Определяем пропускную способность трубы по формуле 15.21 ([2],стр.228):

, (3.21)

где b – ширина трубы, равная 2,00 м;

Н – глубина воды перед трубой, равная 1,66 м.

Q _p =6,91×4=27,64 м³ /с <Q _c =5,69×4=22,76 м³ /с – условие по пропускной способности не выполняется.

Необходимо увеличить глубину воды перед трубой. По табл.15.12 ([2], стр. 229) принимаем следующие гидравлические характеристики 4-х очковой прямоугольной трубы:
отверстие трубы (b x h ) – 2,00 x 2,00 м;
глубина воды перед трубой Н =1,97 м;
скорость на выходе из трубы V =4,10 м/с.

Н =1,48<1,2 ×h =1,2 ×2,00=2,40 м – условие безнапорного режима соблюдается.

Определяем пропускную способность трубы по формуле 15.21 ([2],стр.228):

, (3.22)

где b – ширина трубы, равная 2,00 м;

Н – глубина воды перед трубой, равная 1,97 м.

Q _p =6,91×4=27,64 м³ /с <Q _c =7,35×4=29,40 м³ /с – условие по пропускной способности соблюдается.

3.3 Определение длины водопропускной трубы.

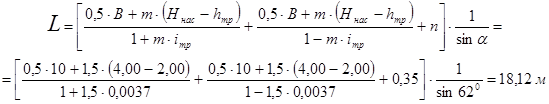

Длина водопропускной трубы зависит от высоты насыпи у трубы, которая определяется по продольному профилю и от угла, который образует ось трубы с осью дороги.

, (3.23)

где B – ширина земляного полотна для IV категории, равная 10 м;

m – коэффициент заложения откосов насыпи, равный 1,5;

H _нас – высота насыпи у трубы, равная 4,00 и определяемая по продольному профилю, при условии, что она должна быть больше или равна минимальной высоте насыпиH_min , определяемой в п. 3.4;

h _тр – высота трубы в свету, равная 2,00 м;

i _тр – уклон трубы, принимаемый равным уклону лога у сооружения (табл. 1.1 курсовой работы), равный 0,004 тыс.;

a – угол между осью дороги и осью трубы, равный 62⁰ .

3.4 Назначение минимальной высоты насыпи у трубы.

Минимальная толщина засыпки труб установлена D=0,5 м, но так как толщина дорожной одежды h _до = 0,80 м, принимаем D= 0,80 м.

, (3.24)

где h _тр – высота трубы в свету, равная 2,00 м;

d - толщина стенки звена трубы, равная 0,22 м.

3.5 Расчет укрепления русла и откосов у водопропускных труб.

Скорости потока на выходе за малыми водопропускными сооружениями достигают 5…6 м/с, в то время как допускаемые скорости для грунтов в неукрепленных отводящих руслах составляют 0,7…1 м/с. В связи с этим наблюдаются местные размывы за сооружениями и поэтому расчеты выходных участков имеют такое же важное значение, как и определение их отверстий.

Длина участка укрепления от размыва за трубой будет равна:

м , (3.25)

где d (b ) – диаметр (ширина) водопропускной трубы. Для прямоугольной трубы, установленной на ПК 09+85,00b =2,00 м.

В курсовой работе принимаем длину участка укрепления от размыва за трубой равной:

, (3.26)

При известной длине укрепления l _укр глубина воронки размыва за ним D может быть подсчитана приближенно по методу О. В. Андреева. Порядок расчета следующий:

1. Определяем отношение . В курсовой работе отношение = 3.

2. Находим величину в зависимости от отношения по табл. XIV.26 [3]: =0,65.

3. Вычисляем глубину воронки размыва за жестким укреплением:

, (3.27)

Глубина ковша размыва будет равна:

, (3.28)

Длину зуба укрепления вычислим по формуле:

, (3.29)

Ширина укрепления В_укр может быть равна ширине спланированного выходного участка В , при этом для труб В_укр =(5…7)×d (b ). Определим В_укр по прил. 2 курсовой работы: В_укр =11,44 м .

Длина участка укрепления перед трубой будет равна:

, (3.30)

Ширина участка укрепления перед трубой определим по прил. 2 курсовой работы: =12,80 м .

Тип укрепления назначается по приложению 22 [5] исходя из скорости на входе и выходе из трубы. Все рассчитанные параметры укрепления русел круглой и прямоугольной труб внесены соответственно в таблицы 3.4 и 3.5.

Укрепление откосов осуществляется путем укладки одерновки, для чего необходимо подсчитать ее площадь.

Площадь одерновки определим, как сумму площадей трапеций, расположенных справа, слева и над входным оголовком, для чего необходимо определить геометрические параметры трапеции на откосе.

Длина укрепления одерновки на откосе у портала будет равна

, (3.31)

где l _откр – длина открылка, равная 4,50 м;

a – угол наклона откоса насыпи, равный ;

b – угол, который составляют открылки с осью трубы, равный

Длина укрепления на откосе по краю одерновки будет равна

, (3.32)

где x – ширина укрепления, равная 1,00 м.

Длина укрепления одерновки над входным оголовком будет равна

(3.33)

где В _укр – ширина участка укрепления перед трубой (таблицы 3.4 и 3.5), равная 12,80 м;

g - косина сооружения (таблица 1.1), равная

Площадь одерновки справа и слева портала вычисляется как площадь трапеции по формуле

. (3.34)

Площадь одерновки над входным оголовком вычисляется как площадь прямоугольника по формуле

. (3.35)

Общая площадь одерновки будет равна

. (3.36)

Укрепление выходного оголовка рассчитывается аналогично. Результаты расчета укрепления откосов труб приведены в таблице 3.1.

Таблица 3.1

Ведомость укрепления откосов у труб

3.6 Конструирование водопропускных труб.

Определение длины трубы с учетом конструктивных элементов ([6]).

, (3.37)

где n – количество звеньев, равное 18;

1,00 – длина звена, м;

0,03 – расстояние между звеньями, м.

Длина трубы с учетом оголовка.

, (3.38)

где M – длина оголовка, равная 3,20 м. ([6])

Результаты конструирования круглых и прямоугольных водопропускных труб приведены в таблицах 3.2 и 3.3 соответственно.

3.7 Определение горизонта подпертых вод.

Для определения горизонта подпертых вод необходимо знать глубину воды перед трубой и отметку русла лотка. Тогда значение можно будет вычислить по следующей формуле ([6]):

, (3.39)

где Н – высота воды перед трубой, равная 1,97 м;

отм. русла – отметка русла, равная 47,00 м.

Результаты расчета горизонта подпертых вод у круглых и прямоугольных водопропускных труб приведены в таблицах 3.2 и 3.3 соответственно.

4. Гидравлический расчет малого моста ( ПК 09+85,00 )

4.1 Установление схемы протекания воды под мостом.

Для того, чтобы правильно определить схему протекания воды под мостом, необходимо определить бытовую глубину потока.

Исходные данные:

- расчетный расход Q_p = 30,24 м³ /с;

- уклон лога у сооружения i _л = i₀ = 0,0037;

- заложение склонов: правого m _пр = 42,18;
левого m _л = 40,36;

- укрепление лога – одерновка плашмя.

1. По приложению 23 [5] устанавливаем коэффициент шероховатости для заданного типа укрепления n = 0,03.

2. Так как сечение суходола при заданных уклонах треугольное, то принимаем

(4.1)

3. Определяем значение расчетной расходной характеристики

м³ /с (4.2)

4. Используя способ подбора, произвольно назначаем h ₁ = 1 м и последовательно подсчитываем:

площадь живого сечения

(4.3)

гидравлический радиус

, (4.4)

где – длина смоченного периметра,

(4.5)

скоростную характеристику (см. приложение 24 [5])

W ₁ = 19,6 м /c

расходную характеристику

м³ /с (4.6)

что значительно больше требуемого значения К ₀ = 497,14 м³ /с.

5. Назначаем h ₂ = 0,5 м, и тогда, используя формулы 4.3 – 4.6, получаем:

W ₂ = 11,35 м /c

м³ /с

Полученное значение расходной характеристики значительно меньше требуемое значение К ₀ = 74,37 м³ /с , поэтому расчет следует продолжить.

6. Назначаем h ₃ = 0,8 м, и тогда, используя формулы 4.3 – 4.6, получаем:

W ₃ = 16,50 м /c

м³ /с

Расхождение , т. е. более 5 %, поэтому расчет следует продолжить.

7. Назначаем h ₄ = 0,85 м, и тогда, используя формулы 4.3 – 4.6, получаем:

W ₄ = 17,14 м /c

м³ /с

Расхождение , т. е. менее 5 %, поэтому расчет следует прекратить.

8. Скорость потока в логе при h ₀ = 0,85 м определим по формуле

, (4.7)

где

; (4.8)

здесь

(4.9)

Тип укрепления русла назначается по приложению 22 [5]. В данном случае для расчетной скорости V ₀ = 1,01 м/с и бытовой глубины h ₀ = 0,85 м русло будет целесообразно укрепить галькой, 25…40 мм.

Результатырасчета бытовой глубины и укрепления русла приведены в таблице 4.1.

Таблица 4.1

Ведомость расчета бытовой глубины потока

4.2 Определение отверстия и высоты моста.

Перед тем, как определять отверстие моста, необходимо вычислить допускаемый напор воды перед мостом, который будет равен:

, (4.10)

где Н_нас – высота существующей насыпи, равная 4,00 м;

s _к – коэффициент, учитывающий снижение кривой подпора во входном сечении, принимаемый равным:

(4.11)

D – величина, учитывающая строительную высоту пролетного строения и технический запас возвышения низа пролетного строения над уровнем воды, определяемая по следующей формуле:

, (4.12)

где h _стр – строительная высота пролетного строения равная 1,35 м;

D_min –технический запас возвышения низа пролетного строения над уровнем воды, принимаемый равным 1 м при наличии корчехода и селевых потоков и, принимаемый равным 0,50 м во всех остальных случаях.

Первый расчетный случай . Исходные данные для расчета:

- тип устоев – с откосными крыльями;

- расчетный расход Q = 30,24 м³ /с (табл. 2.3 курсовой работы);

- бытовая глубина воды в логе h ₀ = 0,85 м (п. 4.1 курсовой работы);

- напор воды перед мостом Н = 2,69 м.

Определить: отверстие малого моста и подобрать тип укрепления для подмостового русла.

Порядок расчета:

1. По табл. VI.1 [5] устанавливаем, что устоям с откосными крыльями соответствует коэффициент расхода m = 0,35, тогда по табл. VI.2 [5] критерий затопления N = 0,8.

Проверяем условие затопления. Так как

(4.13)

то подмостовое русло является незатопленным и поэтому коэффициент затопления s _з = 1.

2. Определяем размер отверстия моста

, (4.14)

Принимаем ближайшее стандартное значение b ₁ = 5,00 м.

3. Новое (уточненное) значение напора перед мостом

, (4.15)

4. Условие

(4.16)

не изменилось.

5. По табл. VI.2 [5] устанавливаем,. что k ₁ = 0,52, следовательно, глубина в расчетном сечении

(4.17)

и скорость

(4.18)

6. По данным, приведенным в приложении 22 [5], устанавливаем, что при V _расч = 4,69 м/с и

h _расч = 1,29 м подмостовое русло необходимо укрепить мощением с потбором лица и грубым приколом на щебне (слой щебня не менее 10 см) из камня размером 20 см.

Так как мощение крайне неиндустриальный тип укрепления русел, в последнее время он чаще всего заменяется укреплением из сборных бетонных плит размером 50 Х 50 или 100 Х 100 см.

Таблица 4.2

Ведомость расчета малых мостов по I расчетному случаю

Третий расчетный случай . Исходные данные для расчета:

- тип устоев – с откосными крыльями;

- расчетный расход Q = 30,24 м³ /с (табл. 2.3 курсовой работы);

- бытовая глубина воды в логе h ₀ = 1,29 м;

- напор воды перед мостом Н = 4,69 м.

Определить: отверстие малого моста и подобрать тип укрепления для подмостового русла.

Порядок расчета:

1. По табл. VI.1 [5] устанавливаем, что устоям с откосными крыльями соответствует коэффициент расхода m = 0,35, тогда по табл. VI.2 [5] критерий затопления N = 0,8.Тогда N ×H = 0,80 × 2,48 = 1,98 м.

Проверяем условие затопления. Так как

(4.19)

то подмостовое русло является не затопленным.

коэффициент затопления s _з = 1,00.

2. Размер отверстия моста

. (4.21)

Округляем до стандартного значения b ₁ = 5,00 м.

3. Для определения нового значения напора Н ₁ подсчитаем вспомогательную функцию

. (4.22)

По таблице приложения 28 [5] при m = 0,35 и Q = 1,03 устанавливаем, что n ₁ = 0,8 и s _{з 1} =
= 1,00. Так как стандартное отверстие моста незначительно отличается от расчетного, то значения n и s _з не изменились, т. е. практически не изменился напор воды перед мостом и можно принять Н ₁ = 2,48 м.

4. Определим глубину и скорость потока в расчетном сечении, предварительно установив, что k _п = 0,63 (по таблице приложения 28 [5] при m = 0,35 и n = 0,8).

, (4.23)

. (4.24)

5. По данным расчета может быть принят тип укрепления под мостового русла – мщение на щебне из рваного камня размером 20 см, на слое щебня не менее 10 см.

Так как мощение крайне неиндустриальный тип укрепления русел, в последнее время он чаще всего заменяется укреплением из сборных бетонных плит размером 50 Х 50 или

100 Х 100 см.

Таблица 4.3

Ведомость расчета малых мостов по Ш расчетному случаю

4.3 Определение горизонта подпертых вод,

Горизонт подпертых вод (ГПВ ) у малого моста можно найти как сумму напора воды перед мостом и отметки русла лотка. Тогда значение ГПВ будет равно:

, (4.25)

где Н – подпор воды перед мостом, равный 2,48 м;

отм. русла – отметка русла, равная 47,00 м.

Результаты расчета горизонта подпертых вод у малого моста по первому и третьему расчетным случаям приведены в таблице 4.4.

Таблица 4.4

Ведомость расчета ГПВ малых мостов и отметок дамб

5 Гидравлический расчет придорожных канав (пример расчета нагорной канавы на ПК 03+90,00 – ПК 07+80,00).

5.1 Определение площади водосборного бассейна

Площадь водосборного бассейна для расчета нагорной канавы определяется по формуле 1.1 курсовой работы

. (5.1)

5.2 Расчет полного стока.

Расход воды, притекающей к нагорной канаве определим по формуле 15.9 [2]

(5.4)

где 87,50 – коэффициент размерности;

a_час – интенсивность ливня часовой продолжительности, определяемая по табл. 15.7 [2], и равная для 10 ливневого района 1,35 мм/мин;

F_общ – площадь водосборного бассейна нагорной канавы вместе с площадью водосборного бассейна верхового кювета, расход воды из которого отводится в нагорную канаву, равный 0,0425 км² .

5.3 Определение основных параметровнагорной канавы от ПК 03+90,00 до ПК 07+80,00).

Данная задача выполняется методом подбора искомых величин “h” и “b” в расчетном сечении.

Исходные данные для расчета:

- русло трапецеидального сечения;

- уклон i ₀ =0,022 (принимается равным уклону местности);

- коэффициент заложения откосов m =0,5;

- ширина русла по дну b =0,50 м;

- расчетный расход Q _р =5,02 м3/с;

- тип укрепления мощение на щебне, слой щебня не менее 20 см.

Порядок расчета:

1. По приложению 23 [5] устанавливаем коэффициент шероховатости n =0,022.

2. Определяем значение расчетной расходной характеристики по формуле IV.22 [5]

(5.5)

3. Назначаем глубину h ₁ =0,60 м, определяем:
площадь живого сечения по формуле IV.5[5]

; (5.6)

гидравлический радиус по формуле IV.4 [5]

, (5.7)

где χ ₁ – длина смоченного периметра,определяемая по формуле IV.6 [5]

; (5.8)

скоростную характеристику, определяемую по приложению 24 [5] и равную W ₁ =19,30 м /с ;

расходную характеристику

(5.9)

Расхождение

. (5.10)

Так как расхождение К ₂ с К ₀ менее 5%, то глубина воды в канаве определена верно.

4. Определяем среднюю в сечении скорость по формуле IV.18 [5] и сравниваем с максимально допустимой скоростью для заданного типа укрепления, равной V _доп = 3,00 м/с (см. приложение 22 [5]).

(5.12)

5. Определим расход воды, который может обеспечить наша канава при полученных в ходе расчета параметрах по формуле IV. [5] и сравним его с расчетным значениемQ _р =5,02 м³ /с.

(5.13)

Для нагорной канавы от ПК 03+90,00 до ПК 07+80,00 принимаем окончательно подобранные величины h =0,60 м и b =0,50 м.

5.4 Выбор типа укрепления.

Типы укрепления канавы задают перед расчетом основных параметров канавы по приложению 22[5]. После расчета сравнивают полученную среднюю скорость течения воды в канаве с максимально допустимой неразмывающей скоростью: если полученная в ходе расчета скорость меньше допустимой, то принимаем этот тип укрепления, в ином случае выбираем другой тип укрепления и повторяем расчет параметров канавы.

5.5 Конструирование придорожной канавы.

Окончательная конструкция канавы определяется после ее полного гидравлического расчета по всем расчетным сечениям построением продольного и поперечного профилей.

Список использованных источников

1 Характеристики водосборного бассейна: Методические указания и задание к выполнению курсовой работы по проектированию малых дорожных водопропускных сооружений для студентов специальности 29.10 “Строительство автомобильных дорог и аэродро мов”/Сост. В.П. Горбачев, Ю.С. Глибовицкий, В.В. Лопашук. –Хабаровск: Изд-во Хабар. Гос. Техн. Ун-та, 1993. –23 с.

2 Справочник инженера – дорожника: Проектирование автомобильных дорог. Под ред. Г.А. Федотова. –М.: Транспорт, 1989. –437 с.

3 Справочник инженера – дорожника: Изыскания и проектирование автомобильных дорог. Под ред. О.В. Андреева. –М.: Транспорт, 1977. –559 с.

4 И.М. Красильщиков, Л.В. Елизаров Проектирование автомобильных дорог. –М.: Транспорт, 1986. –212 с.

5 Гидрологические и гидравлические расчеты малых дорожных сооружений. Большаков В.А., Курганович А.А.. –К.: Вища школа. Головное изд-во, 1983. –280 с.

6 Курс лекций по проектированию автомобильных дорог.

7 Нормативные материалы для выполнения курсовой работы №2 по дисциплине “Проектирование автомобильных дорог (расчет стока) ”. /Сост. Глибовицкий Ю.С., Горбачев В.П., Лопашук В.В.. –Хабаровск: Изд-во Хабар. Гос. Техн. Ун-та, 1992. –7 с.

8 СниП 2.05.02-85 Автомобильные дороги. Госстрой СССР. –М.:ЦИТП Госстроя СССР, 1986. –56 с.

Таблица 3,1.2

Ведомость расчета круглых водопропускных трубы.

Таблица 3,2.3

Ведомость расчета прямоугольных водопропускных труб

Таблица 3,3.4

Ведомость расчета укрепительных работ круглых водопропускных труб

Таблица 3,4.5

Ведомость расчета укрепительных работ прямоугольных водопропускных труб

Таблица 5,1.1

Ведомость придорожных канав

Технико-экономическое сравнение вариантов трассы

Проект вскрытия и разработки Кадали-Макитской террасы

Прогнозирование последствий чрезвычайных ситуаций на гидротехнических сооружениях Павловской ГЭС

Оценка экологических и экономических последствий строительства и эксплуатации водохранилищ

Резервуар объемом 50000 м3 для нефти в г. Новороссийске

Проектирование дренажей на базе чертежей базы ГП

Применение полимерно-металлических труб при сооружении промысловых газонефтепроводов

Разработка системы утилизации снега

Восстановление гидросистемы "Польского сада" усадьбы Г.Р. Державина

Строительство газопроводов из полиэтиленовых труб

Анализ условий формирования и расчет основных статистических характеристик стока реки Кегеты

Водоотведение поселка Песочное с доочисткой сточных вод

Проект разработки Олимпиадинского золоторудного месторождения на примере участка Восточный

Диагностическое обследование и ремонт нефтепровода
