Реферат: Расчет и проектирование шатуна

II. Подбор материалов и определение размеров шатуна (2 и 4)

Дано:

m_2,4 =1,20438кг

l_2,4 =155мм=15,5см

r=7,8г/см³

Д_п =9,5см

P_max =4,5×10⁶ Па

1. Предварительный расчёт:

N=P_max ×F_n

F_n =

s_max =

[s]=(n=3¸4) принимаем n=3,5

s_max =

Решение:

S₂ =

По данным вычислений подбираем материал сталь 20.

Режим термообработки:

Операция	t°нагрева	Охлаждающая среда	Сечение заготовки
нормализация	900-920°С	Воздух	До 100 мм

s_Т =215,82мПа

s_В =392,4мПа

Нв=111—164

Примеси:

С=0,17…0,24

Li=0,17…0,37

Mn=0,35…0,65

Cr £ 0,25

Ni £ 0,25

Cu £ 0,25

Расчёт размеров шатуна (сталь 40):

t_Т =— ; t=140¸190мПа

s_в = 580мПа

s_Т = 340мПа

а) F_min =350×10^-6 м²

K_s =1,1 ; Kd=0,87 ; b_упр =1

s_в =600мПа — K_f =1,66

s_в =580мПа — K_f =X

Методом интерполяции получаем:

K_f =X=1,63

б) F_S2 =450×10^-6 м²

h×d + 2b×d = F_S2

d=4×10^-3 м ; h=42×10^-3 м ; b=35×10^-3 м

l₂ =155×10^-3 м ; l_AS =46,5×10^-3 м

В M_u2 P_u2 S₂ A

20833,02H

N[H]

15758,31H

M[Hм]

28,8 H×м 131,49 Н×м

М_изг = M_изг =

0 £ Z < 0,108 0 £ Z < 0,046

Z=0 ; М_изг =0 Z=0 ; М_изг =0

Z=0,108 ; М_изг =28,8 Нм Z=0,046 ; М_изг =131,49Нм

M_U2 = 100,485 Hм

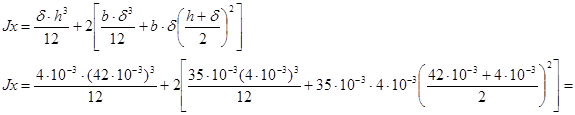

= 2,469×10^-8 + 2× [1,86×10^-10 +7,4×10^-8 ] = 1,73×10^-7 м⁴

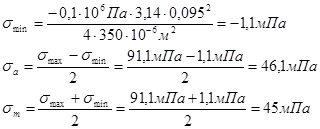

s_max =s_u + s_N = 19 + 46,3 = 65,3 мПа

r=1 ; s_m =0 ; s_a = s_max

Ks = 1,1 ; Kd = 0,81 ; K_f = 1,63 ; b_упр = 1

h×d+2b×d=F_min

h = (F_min — 2b×d)/d = (350 — 2×35×4)/4 = 17,5

в) Расчёт нижней головки:

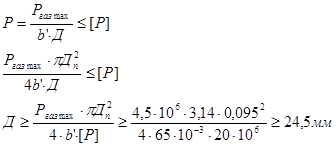

[PV]=120мПа [P]=20мПа ; b’ = b +30 = 65×10^-3 м

Д ³ 24,5 мм ; Д = 50 мм

V = v×r = (v₁ + v₂ ) ×Д/2 = (377+96,77) ×50/2 = 11,82м/с

PV £ [PV]

9,8×11,82 £ 120

115,8 £ 120
