Курсовая работа: Тепловой расчет двигателя внутреннего сгорания

Содержание

Введение

1. Выбор исходных данных

2. Тепловой расчет

2.1 Топливо

2.2 Параметры рабочего тела

2.3 Параметры окружающей среды и остаточные газы

2.4 Процесс впуска

2.5 Процесс сжатия

2.6 Процесс сгорания

2.7 Процессы расширения и выпуска

2.8 Индикаторные параметры рабочего цикла

2.9 Эффективные показатели двигателя

2.10 Основные параметры цилиндра и двигателя

2.11 Построение индикаторной диаграммы

2.12 Тепловой баланс

3. Расчет внешней скоростной характеристики

4. Кинематика и динамика двигателя

4.1 Кинематический расчёт КШМ

4.1.1 Выбор отношения радиуса кривошипа к длине шатуна и длины шатуна

4.1.2 Перемещение поршня

4.1.3 Скорость поршня

4.1.4 Ускорение поршня

4.2 Динамический расчет двигателя

4.2.1 Силы давления газов

4.2.2 Приведение масс частей КШМ

4.2.3 Удельные и полные силы инерции

4.2.4 Суммарные силы давления газов

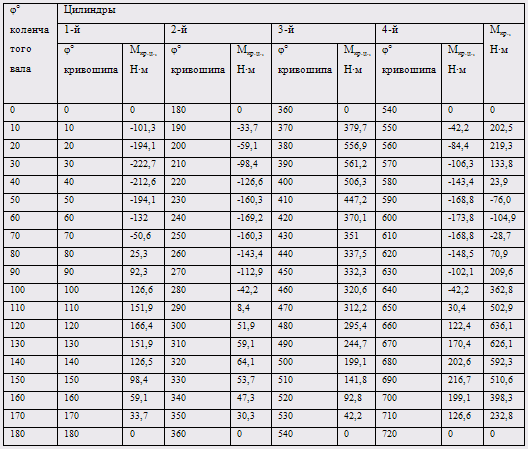

4.2.5 Крутящие моменты

4.2.6 Силы, действующие на шатунную шейку коленчатого вала

4.2.7 Силы, действующие на колено вала

4.3 Уравновешивание двигателя

4.3.1 Уравновешивание четырехцилиндрового рядного двигателя.

4.3.2 Равномерность крутящего момента и равномерность хода двигателя

5. Расчёт основных деталей двигателя

5.1 Расчёт цилиндропоршневой группы

5.1.1 Расчёт поршня

5.1.2 Расчет поршневого кольца

5.1.3 Расчет поршневого пальца

5.1.4 Расчет гильзы цилиндра

6. Расчет систем двигателя

6.1 Расчет элементов системы смазки

6.2 Расчет элементов системы охлаждения

Список литературы

Приложения

Введение

Карбюраторные двигатели прошли длительный путь развития и достигли высокого совершенства. Однако перед конструкторами и эксплуатационниками стоит задача — обеспечить дальнейший существенный рост экономичности этих двигателей.

Для этого необходимо сокращение энергозатрат и уменьшение трудозатрат на их изготовление, техническое обслуживание и ремонт, снижение расхода металла, эксплуатационных материалов; облегчение условий труда персонала и управления двигателями; улучшение их экологических характеристик. Достижение более совершенных показателей возможно на основе применения прогрессивных конструктивных схем, рабочих процессов, конструкций систем узлов и деталей.

Максимальный относительный к.п.д., характеризующий степень совершенства действительного цикла, достигает у двигателей грузовых автомобилей на режимах, близких к полным нагрузкам, значений порядка 0,84—0,87. Это указывает на то, что дальнейшее улучшение рабочих процессов не может быть существенным, если не увеличивать степень сжатия двигателя.

Повышение степени сжатия является эффективным средством улучшения топливной экономичности карбюраторных двигателей на всех режимах работы. Однако этот путь требует или повышения октанового числа бензина, или снижения требований двигателя к антидетонационным качествам бензина. В связи с известными проблемами обеспечения поршневых д.в.с. жидкими топливами нефтяного происхождения дальнейшее повышение октанового числа бензина маловероятно.Поэтому активно разрабатываются различные способы снижения требований двигателя к антидетонационным качествам бензина. Одним из таких способов является использование винтовых впускных каналов в новых карбюраторных двигателях, ранее нашедших применение в дизелях. Интенсивное вращательное движение заряда в цилиндрах, создаваемое канала- ми в процессе впуска, приводит к заметному увеличению скорости сгорания и способствует благодаря этому уменьшению опасности возникновения детонации, так как сокращается время, в течение которого в последних порциях заряда развиваются очаги самовоспламенения. Переход к винтовым впускным каналам позволяет без изменения октанового числа бензина увеличить степень сжатия двигателя, в результате чего эксплуатационная экономичность двигателя улучшается на 3—4%.

Большие перспективы в направлении повышения топливной экономичности карбюраторных двигателей имеет применение электроники в системах питания и зажигания. Применение электроники позволяет повысить мощность искрового разряда, а при необходимости и изменять ее в зависимости от режима работы двигателя. Внедрение микропроцессорных систем зажигания улучшает топливную экономичность карбюраторных двигателей на 3—5%.

Еще больший эффект микропроцессорная техника дает в системах питания — карбюраторных или с впрыскиванием бензина, — поскольку она позволяет регулировать состав смеси не только в зависимости от скоростного и нагрузочного режимов, но также и в зависимости от теплового состояния двигателя. В отличие от традиционных карбюраторов системы питания с электронным управлением позволяют обеспечить оптимальный состав смеси во всем диапазоне режимов двигателя.

Применение микропроцессорной техники в системе питания обеспечивает экономию топлива в эксплуатационных условиях до 6—8%. Однако микропроцессорные системы работают по "жестким" программам и не могут автоматически изменять их, например, по мере изменения технического состояния двигателя (износ деталей, регулировка зазоров и т. д.), а также при изменении антидетонационных свойств бензина. В дальнейшем по мере развития электроники можно ожидать перехода к системам с автоматической адаптацией, которые сами изменяют программу дозирования смеси (или угол опережения зажигания) в зависимости от всего комплекса влияющих факторов.

В качестве оптимизируемого параметра для этих систем могут быть приняты различные показатели двигателя: топливная экономичность, токсичность отработавших газов, характер загрузки двигателя. Если, например, в качестве оптимизируемого параметра выбрана топливная экономичность, то адаптивная система на любом режиме и в любой момент времени должна обеспечить работу двигателя с максимально возможным значением эффективного к.п.д.

На основе исходых данных в настоящем курсовом проекте проводится тепловой расчет двигателя, в результате которого определяются основные энергетические, экономические и конструктивные параметры двигателя. По результатам теплового расчета производится построение индикаторной диаграммы, выполняется динамический, кинематический и прочностной расчеты.

1. Выбор исходных данных

Определение номинальной мощности и числа оборотов проектируемого двигателя. Определение мощности двигателя для проектируемого автомобиля производится из условия его движения на прямой передаче с максимальной скоростью V_max на ровном горизонтальном участке асфальтобетонного шоссе.

1. Мощность двигателя, соответствующая максимальной скорости автомобиля:

N_v = g · (G_a · f_v · V_max + кF · V³ _max ) / η , (1)

где η – КПД трансмиссии грузового а/м, η = 0,8 – 0,92;

G_a – полный вес автомобиля, кг,

G_a = G_о + G_г ; (2)

где G_о – собственный вес автомобиля, кг;

G_г – грузоподъемность автомобиля, кг;

G_a = 2500 + 1500 = 4000 кг

f_v = 0,021 – коэффициент сопротивления качению;

кF = 0,2 – фактор обтекаемости автомобиля, кг·с² /м² ;

V_max = 95 км/ч – максимальная скорость автомобиля.

N_v = 9,81 · (4000· 0,021· 26,4+ 0,2 · 26,4³ ) / 0,8 = 72,3 кВт.

2. Максимальная мощность двигателя:

N_{e max} = N_v /[ (n_v /n_N ) + (n_v /n_N )² – (n_v /n_N )³ ], (3)

где (n_v /n_N ) = 1,2 – отношение оборотов коленчатого вала двигателя при V_max автомобиля к числу оборотов при N_{e max} .

N_{e max} = 72,3 / ( 1,2 + 1,2² – 1,2³ ) = 79,3 кВт.

3. Число оборотов коленчатого вала двигателя, соответствующее V_max :

n_v = V_max · i_к · i_о /(0,377 · r_к ), (4)

где i_к = 1 - передаточное отношение коробки передач на прямой передаче;

i_о = 5,125 - передаточное отношение главной передачи;

r_к – кинематический радиус колеса (радиус качения), r_к = λ · r_c : (5)

где λ – коэффициент радиальной деформации шины, λ = 0,93 – 0,95;

r_с – статический радиус колеса, м.

r_к = 0,95 · 0,342 = 0,325 м;

n_v = 95 · 1 · 5,125 /(0,377 · 0,325) = 3975 об/мин.

2. Тепловойрасчет

Тепловой расчет позволяет с достаточной степенью точности аналитическим путем определить основные параметры вновь проектируемого двигателя, а также проверить степень совершенства действительного цикла реально работающего двигателя.

2.1 Топливо

В соответствии с заданной степенью сжатия e = 9,3 в качетве топлива можно использовать бензин марки АИ-93.

Средний элементарный состав и молекулярная масса топлива:

С = 0,855; Н = 0,145 и

где С, Н-массовые доли углерода, водорода в 1кг топлива, кг.

Низшая теплота сгорания топлива:

(6)

H_u = 33,91 ∙ C + 125,60 ∙ H - 10,89 × (O-S) - 2,51 × (9 ∙ H + W) =

= 33,91 × 0,855 + 125,6 × 0,145 - 2,51 × 9 × 0,145 = 43900 кДж/кг.

2.2 Параметры рабочего тела

Теоретически необходимое количество воздуха для сгорания 1 кг топлива:

(7)

(8)

Коэффициент избытка воздуха. Коэффициент избытка воздуха – отношение действительного количества воздуха, участвующего в сгорании 1 кг топлива, к теоретически необходимому количеству воздуха.

Стремление получить двигатель повышенной литровой мощности позволяет выбрать значение a=0,96 при n_N =3310 об/мин, обеспечивающее максимальную скорость сгорания и достаточную экономичность.

Количество горючей смеси :

, кмоль гор.см./кг топл.;(9)

;

Принимаем постоянную величину, зависящую от отношения количества водорода к окиси углерода, содержащихся в продуктах сгорания К=0,5.

Определяем количество отдельных компонентов продуктов сгорания:

(10)

(11)

;

(12)

(13)

(14)

;

Определяем суммарное количество продуктов сгорания:

кмоль пр.сг./кг топл; (15)

Проверка: (16)

2.3 Параметры окружающей среды и остаточные газы

Давление и температура окружающей среды при работе двигателя без наддува р_k = p_o = 0,1 Мпа и Т_k = T_o =288 К.

Принимаем температуру остаточных газов, учитывая при этом значения коэфициента избытка воздуха, Т_r = 1000 К.

Определяем давление остаточных газов:

p_r = (1,05 ÷ 1,25) × р_о Мпа; (17)

p_r = 1,18 × 0,1 = 0,118 Мпа.

2.4 Процесс впуска

С целью получения хорошего наполнения двигателя на номинальном скоростном режиме принимается температура подогрева свежего заряда ΔТ_N =20°C. Тогда:

Определяем плотность заряда на впуске:

(18)

где R_в =287 Дж/кг×град - удельная газовая постоянная для воздуха

Потери давления на при условии качественной обработки внутренней поверхности впускной системы можно принять ,

где b-коэффициент затухания скорости движения заряда;

x_ВП - коэффициент сопротивления впускной системы.

(19)

(20)

Определяем давление в конце впуска:

Мпа ;(21)

р_а =0,1 - 0,011=0,089 Мпа.

Вычисляем коэффициент остаточных газов:

(22)

Определяем температуру в конце впуска:

; К. (23)

Т_а =(288 + 20 + 0,051 × 1000) / (1 + 0,051) = 342 К.

Определяем коэффициент наполнения:

;(24)

.

2.5 Процесс сжатия

Средний показатель адиабаты сжатия при e = 9,3 и рассчитанных значениях определяем по графику рис. 7. стр. 27 , .

Cредний показатель политропы сжатия принимаем несколько меньше. При выборе учитываем , что с уменьшением частоты вращения теплоотдача от газов в стенки цилиндра увеличивается , а уменьшается по сравнению с более значительно,

, (25) принимаем .

Определяем давление в конце сжатия:

Мпа ;(26)

р_с = 0,089 × 9,3^{1 , 3576} = 1,84 Мпа.

Определяем температуру в конце сжатия:

К;(27)

Т_с = 342 × 9,3 ^{(1 , 3576 - 1)} = 759,2 К.

Принимаем .

Средняя мольная теплоемкость в конце сжатия:

а) свежей смеси (воздуха):

кДж/кмоль×град , (28)

где t_c -температура смеси в конце сжатия:

К ;(29)

t_c =760-273=487 К.

б) остаточных газов:

, (30)

где 23,611 и 24,041 – значения трудоёмкости продуктов сгорания соответственно при и , взятая по таблице 8, при α=0,96 .

в) рабочей смеси:

кДж/кмоль×град ;(31)

2.6 Процесс сгорания

Определяем коэффициент молекулярного изменения горючей смеси:

;(32)

.

Определяем коэффициент молекулярного изменения рабочей смеси:

(33)

.

Определяем количество теплоты, потерянное вследствие химической неполноты сгорания топлива при α<1 из-за недостатка кислорода:

кДж/кг ;(34)

ΔН_u =119950 × (1-0,96) × 0,512 = 2456 кДж/кг .

Теплота сгорания рабочей смеси:

кДж/кмоль×раб.см ; (35)

Средняя мольная теплоемкость продуктов сгорания:

кДж/кмоль×град ;(36)

где t_z -температура в конце видимого процесса сгорания,°С.

Коэффициент использования теплоты для различных частот вращения коленчатого вала, принимаем по графику при . Температура в конце видимого процесса сгорания .

Определяем максимальное давление сгорания теоретическое:

МПа ;(38)

р_z = 1,84×1,061×2946/760 = 7,57 МПа.

Определяем степень повышения давления:

(39)

l = 7,57 / 1,84= 4,11

2.7 Процессы расширения и выпуска

Средний показатель адиабаты расширения определяем по номограмме рис.11, стр.34 при заданном e=9,3 для значений .

.

Средний показатель политропы расширения:

В соответствии с полученной , принимаем значение

Определяем давление в конце процесса расширения:

, МПа ;(40)

p_b =7,57 / 9,3^1,25 = 0,47 МПа;

Определяем температуру в конце процесса расширения:

(41)

T_b =2946 / 9,3^{1 , 251 - 1} =1687 К.

Проверка ранее принятой температуры остаточных газов:

К ;(42)

Т_г =1687/.

Погрешность равна:

Δ = 100×(1064-1000) / 1000 = 6,4%.

2.8 Индикаторные параметры рабочего цикла

Определяем теоретическое среднее индикаторное давление:

, МПа ;(43)

Определяем cреднее индикаторное давление:

МПа, (44)

где - коэффициент полноты диаграммы.

р_i = 0,96 × 1,217 = 1,168 МПа.

Определяем индикаторный к. п. д. и индикаторный удельный расход топлива:

(45)

h_i = 1,168 × 14,96 × 0,96 / (43,9 × 1,21 × 0,8) = 0,395;

g_i = 3600 / (H_u ×h_i ), г/кВт×ч ;(46)

g_i = 3600 / (43,9 × 0,395) = 208 г/кВт×ч.

2.9 Эффективные показатели двигателя

Предварительно приняв ход поршня мм, определяем среднее давление механических потерь для карбюраторного четырехцилиндрового двигателя:

МПа ;(6)

где - средняя скорость, м/c;

;(47)

Определяем среднее эффективное давление и механический к. п. д.:

р_е = р_i - р_М , Мпа ;(48)

р_е = 1,168-0,141=1,027МПа ;

h_М = р_е / р_i , (49)

h_М = 1,027 / 1,168=0,879.

Определяем эффективный к. п. д. и эффективный удельный расход топлива:

h_е = h_i ×h_М , (50)

h_е = 0,395 × 0,879= 0,347 ;

g_е = 3600 / (H_u ×h_е ), г/кВт×ч , (51)

g_е = 3600 / (43,9 × 0,347) = 236 г/кВт×ч.

Часовой расход топлива определяется:

G_т = g_e × N_e / 1000 , (52)

G_т = 236 × 79,3 / 1000 = 18,71 кг/ч.

2.10 Основные параметры цилиндра и двигателя

Определяем литраж двигателя:

, л , (53)

где t = 4 -тактность двигателя;

N_е -эффективная мощность двигателя, кВт.

V_л = 30 × 4 × 79,3 / 1,027 × 3310 = 2,8 л.

Определяем рабочий объем одного цилиндра:

, л ;(54)

V_h = 2,8 / 4= 0,7 л.

Определяем диаметр цилиндра. Так как ход поршня предварительно был принят то:

, мм ;(55)

Окончательно принимаем

Основные параметры и показатели двигателя определяем по окончательно принятым значениям

, л ;(56)

V_л = 3,14 × 100² × 86 × 4 / 4 ×10⁶ = 2,7 л.

Определяем площадь поршня:

, см² ;(57)

F_П = 3,14 ×10² / 4 = 78,5 см² .

Определяем эффективную мощность:

N_е = р_е ×V_л ×n_N / (30 ×t) ,кВт;(58)

N_е = 1,027 × 2,7 × 3310 / (30 × 4) = 76,5 кВт.

Определяем эффективный крутящий момент:

М_е = 3 × 10⁴ × N_е / (p× n_N ) , Н×м ;(59)

М_е =3 ×10⁴ ×76,5 / (3,14 × 3310) = 220,81 Н×м.

Определяем часовой расход топлива:

G_Т = N_е × g_е × 10^-3 , кг/ч ;(60)

G_Т = 76,5 × 236 ×10^-3 = 18,05 кг/ч .

Литровая мощность двигателя:

, кВт/ л ;(61)

N_л = 76,5 / 2,7 = 28,3 кВт/ л.

Скорость поршня:

(62)

2.11 Построение индикаторной диаграммы

Индикаторную диаграмму строим для номинального режима работы двигателя, т.е. при , аналитическим методом.

Масштабы диаграммы: – масштаб хода поршня – масштаб давлений . Определяем приведенные величины, соответствующие рабочему объему цилиндра и объему камеры сгорания:

АВ = S / М_S , мм ;(63)

АВ = 86 /1,0 = 86 мм.

ОА = АВ / (e- 1) , мм ;(64)

ОА=86 / (9,3-1) = 10,4 мм.

Определяем максимальную высоту диаграммы ( точка z ): МПа.

.

Определяем ординаты характерных точек:

р_а / М_Р = 0,089 / 0,05 = 1,8 мм ;

р_с / М_Р = 1,84 / 0,05 = 36,8 мм ;

р_b / М_Р = 0,47 / 0,05 =9,4 мм ;

р_r / М_Р = 0,118 / 0,05= 2,4 мм ;

р_o / М_Р = 0,1 / 0,05= 2 мм ;

Построение политроп сжатия и расширения аналитическим методом:

а) политропа сжатия :

(65)

где ОВ = ОА + АВ, мм;

ОВ = 10,4 + 86 = 96,4 мм.

Отсюда: М_Р = р_а / М_Р ×(ОВ/ОХ) , мм;

р_Х / М_Р =1,8×( 96,4 /ОХ )^{1 , 3576} , мм.

б) политропа расширения :

(66)

Отсюда: р_Х / М_Р = (р_b / М_Р )×(ОВ/ОХ) ,мм;

р_Х / М_Р = 9,4×(96,4 / ОХ)^{1 , 25} , мм.

Результаты расчетов точек политроп сводим табл.2.1.

Таблица 2.1.- Результаты расчетов точек политроп.

№	ОХ, мм	ОВ/ОХ	Политропа сжатия			Политропа расширения
1	10,4	9,3	20,64	36,8	1,84 (точка с)	16,24	151,4	7,57 (точка z)
2	12,1	8	16,83	30,3	1,52	13,45	126,4	6,32
3	13,8	7	14,04	25,3	1,27	11,39	107,1	5,36
4	19,3	5	8,890	16,0	0,8	7,477	70,3	3,52
5	24,1	4	6,567	11,8	0,59	5,657	53,2	2,66
6	32,1	3	4,444	8,0	0,4	3,948	37,1	1,86
7	48,2	2	2,562	4,6	0,23	2,378	22,4	1,12
8	64,3	1,5	1,734	2,5	0,125	1,66	15,6	0,78
9	96,4	1	1	1,8	0,089 (точка а)	1	9,4(точка b)	0,47

Теоретическое среднее индикаторное давление:

, (67)

где - площадь диаграммы (aczba), ,что очень близко к величине , полученной в тепловом расчете.

Скругление индикаторной диаграммы осуществляется на основании следующих соображений и расчетов. Так как рассчитываемый двигатель достаточно быстроходный , то фазы газораспределения необходимо устанавливать с учетом получения хорошей очистки цилиндра от отработавших газов и обеспечения дозарядки в пределах, принятых в расчете. В связи с этим:

· начало открытия впускного клапана (точка ) устанавливается за до прихода поршня в в. м. т.;

· закрытие ( точка ) – через 46º после прохода поршнем н. м. т.;

· начало открытия выпускного клапана ( точка ) принимается за 46º до прихода поршня в н. м. т.;

· закрытие ( точка ) – через 14º после прохода поршнем в. м. т.;

· учитывая быстроходность двигателя, угол опережения зажигания q=30°;

· продолжительность периода задержки воспламенения .

В соответствии с принятыми фазами газораспределения и углом опережения зажигания определяем положение точек по формуле для перемещения поршня :

мм , (68)

где отношение радиуса кривошипа к длине шатуна.

(69)

где r = 43мм - радиус кривошипа; =160мм – длина шатуна.

Расчеты ординат точек сведены в табл. 2.2.

Таблица 2.2. - Результаты расчета ординат точек .

Точки	Положение точек			Расстояние точек от в. м. т. , мм
	14º до в. м. т.	14	0,038	1,6
	14º после в. м. т.	14	0,038	1,6
	46º после н. м. т.	134	1,764	75,8
	30o до в.м.т.	30	0,168	7,2
	23o до в.м.т.	23	0,1	4,3
	46º до н. м. т.	134	1,764	75,8

Положение точки определяется из выражения:

, МПа;(70)

р_{с ¢¢} = 1,25 × 1,84 = 2,3 МПа;

р_{с ¢¢} / М_р =2,3 / 0,05 = 46 мм.

Определяем действительное давление сгорания:

, МПа;(71)

МПа;

= 6,43 / 0,05 = 128,6 мм.

Нарастание давления от точки до составляет: где положение точки по горизонтали. Соединяя плавными кривыми точки с , с и далее с и кривой расширения, с и линией выпуска, получаем скруглённую действительную индикаторную диаграмму:

2.12 Тепловой баланс

Определяем количество теплоты, введенной в двигатель с топливом:

Q_o =H_u ×G_t / 3,6, Дж/с; (72)

Q_o = 43900 × 18,05 / 3,6 = 220100 Дж/сек.

Определяем теплоту, эквивалентную эффективной работе за 1с:

Q_e =1000×N_e , Дж/с. (73)

Определяем теплоту, передаваемую охлаждающей среде:

Q_B =c×i×D^1+2m ×n^m ×( H_u – ΔH_u )/(×H_u ) , Дж/с, (74)

где с = 0,5 – коэффициент пропорциональности для четырехтактных двигателей;

m – показатель степени для четырехтактных двигателей при 3310,

m=0,62.

D = 10 см – диаметр цилиндра,

i = 4,- число цилиндров.

Определяем теплоту, унесенную с отработавшими газами:

Q_r = (G_t / 3,6)× , Дж/с, (75)

где и определены следующим образом:

а) по табл. 8 при α= 0,96, t_г =727 ⁰ С определяется методом интерполяции

= 25,46 кДж / (кмоль×град) – теплоемкость остаточных газов,

б) аналогично по табл. 6 при t₀ =15 ⁰ C определяются:

=20,806 кДж/(кмоль×град)

Q_r =(18,05 / 3,6) × [0,532 × 33,36 × (1000-273) - 0,5 × 29,12 × (288-273)] = 64600 Дж/с.

Определяем теплоту, потерянную из-за химической неполноты сгорания топлива при α=0,96:

Q_н.с = ΔH_u ×G_t / 3,6 , Дж/с; (76)

Q_н.с =2456 × 18,05 / 3,6 = 12300 Дж/с.

Определяем неучтенные потери теплоты:

Q_ост = Q_о – (Q_е + Q_B + Q_r + Q_н.с ), Дж/с; (77)

Q_ост =220100 – (76500 + 52000 + 64600 + 12300) = 14700 Дж/с.

Составляющие теплового баланса в Дж/с и процентах представлены в табл. 2.3.

Таблица 2.3.- Составляющие теплового баланса.

3. Расчет внешней скоростной характеристики

Для анализа работы автомобильных и тракторных двигателей используются различные характеристики: скоростные, нагрузочные, регуляторные, регулировочные и специальные. Обычно все характеристики получают экспериментальным путем.

Скоростная характеристика показывает изменение мощности, крутящего момента, расходов топлива и других параметров от частоты вращения коленчатого вала.

Скоростная характеристика, полученная при полном дросселе (карбюраторный двигатель), соответствующей номинальной мощности, называется внешней.

На основании теплового расчета, проведенного для режима номинальной мощности, получены следующие параметры, необходимые для расчета и построения внешней скоростной характеристики

1. Эффективная мощность N_e = 76,5 кВт;

2.Частота вращения коленвала при максимальной мощности n_N =3310 об/мин;

3.Тактность двигателя t = 4;

4.Литраж V_л = 2,7 л;

5.Ход поршня S = 86 мм;

6.Теоретически необходимое количество воздуха для сгорания 1 килограмма топлива l₀ = 14,96 кг возд./ кг топл.;

7.Плотность заряда на впуске r_к = r₀ = 1,21 кг/м³ ;

8.Коэффициент избытка воздуха a = 0,96;

9.Удельный эффективный расход топлива g_еN = 236 г/(кВт×ч)

Расчетные точки скоростной характеристики.

Принимаем: n_min = 700 об/мин; n_x1 -1350 об/мин; далее через каждые 650 об/мин и n_N = 3310 об/мин.

Значение эффективной мощности:

Значение эффективного крутящего момента:

(79)

Значение среднего эффективного давления:

(80)

Средняя скорость поршня:

(81)

Среднее давление механических потерь:

(82)

Среднее индикаторное давление:

(83)

Индикаторный крутящий момент:

(84)

Удельный эффективный расход топлива:

Часовой расход топлива:

(86)

Коэффициент избытка воздуха: принимаем при n_min =700 об/мин, =0,86, во всех остальных расчетных точках ==0,96.

Коэффициент наполнения:

(87)

Произведя расчёты параметров для различных расчётных режимов работы (n, об/мин), результаты сводим в таблицу 4.

Таблица 4

По расчетным данным, приведенным в табл. 4, строим внешнюю скоростную характеристику проектируемого двигателя.

Коэффициент приспособляемости:

, (88)

где M_emax определен по скоростной характеристике.

4. Кинематика и динамика двигателя

4.1 Кинематический расчёт КШМ

4.1.1 Выбор отношения радиуса кривошипа к длине шатуна и длины шатуна

В целях уменьшения высоты двигателя без значительного увеличения инерционных и нормальных сил величина отношения радиуса кривошипа к длине шатуна предварительно была принята в тепловом расчете .

Определяем длину шатуна :

, мм , (89)

где R = 43 - радиус кривошипа, мм.

L_ш = 43 / 0,269 = 160,0 мм.

4.1.2 Перемещение поршня

Построив кинематическую схему кривошипно-шатунного механизма, устанавливаем, что ранее принятые значения и обеспечивает движение шатуна без задевания за нижнюю кромку цилиндра. Следовательно, перерасчета величин и делать не требуется.

Масштабы:

M_s = 1 мм в мм;

М_φ = 3ْв мм через каждые 30ْ;

При j = 0 V_п = ±Vмах, а на кривой S_х – это точки перегиба.

, мм , (90)

где j- угол поворота коленчатого вала, град.

Расчет производим аналитически через каждые угла поворота коленчатого вала. Значения для при различных взяты из ([1] табл. 19 ) и занесены в расчетную табл. 5., вместе с вычисленным перемещением.

Определяем угловую скорость вращения коленчатого вала:

, рад/с ;(91)

w=p×3310/30=346 рад/с.

4.1.3Скорость поршня

М_v = 0,5 м/с в мм.

При перемещении поршня скорость его движения является величиной переменной и при постоянном числе оборотов зависит только от изменения угла поворота кривошипа и отношения .

Скорость поршня найдем по формуле:

, м/с ;(92)

Значения для взяты из ( [1], табл. 20) и занесены в табл.5. вместе с вычисленной скоростью.

4.1.4 Ускорение поршня

, м/с² . (93)

Значения для взяты из ( [1], табл. 21) и занесены в табл.5. вместе с вычисленным ускорением.

Таблица 5.- Вычисленые параметры кинематического расчета.

0	0,0000	0,000	0,0000	0,0	1,2690	6532
30	0,1676	7,2	0,6165	9,2	1,0005	5150
60	0,6009	25,8	0,9825	14,6	0,3655	1881
90	1,1009	47,3	1,0000	14,9	-0,2690	-1385
120	1,6009	68,8	0,7495	11,2	-0,6345	-3266
150	1,8996	81,7	0,3835	5,7	-0,7315	-3766
180	2,0000	86	0,0000	0,0	-0,7310	-3763
210	1,8996	81,7	-0,3835	-5,7	-0,7315	-3766
240	1,6009	68,8	-0,7495	11,2	-0,6345	-3266
270	1,1009	47,3	-1,0000	-14,9	-0,2690	-1385
300	0,6009	25,8	-0,9825	-14,6	0,3655	1881
330	0,1676	7,2	-0,6165	-9,2	1,0005	5150
360	0,0000	0,000	0,0000	0,0	1,2690	6532

4.2. Динамический расчет двигателя

4.2.1 Силы давления газов

Индикаторную диаграмму полученную в тепловом расчете, развертываем по углу поворота кривошипа по методу Брикса.

Определяем поправку Брикса:

Δ=R×l/(2×M_S ),мм , (94)

где M_S - масштаб хода поршня на индикаторной диаграмме, мм в мм.

Δ=46×0,269/2×1=5,78мм.

Определяем масштабы развернутой диаграммы: соответственно давлений и удельных сил, полных сил, угла поворота кривошипа:

Mр =0,05 МПа в мм ;

Mр=М_Р ×F_п , Н в мм ;

Mр=0,05× 0,00785×10⁶ =392,5 Н в мм;

М_j =3^° в мм;

М_{j ¢} =4×p/OB, рад в мм ;

М_{j ¢} =4×p/240=0,0523 рад в мм.

По развернутой диаграмме определяем значения избыточного давления над поршнем Dр_г =p_г - p₀ и заносим в графу 2, табл.6. динамического расчёта, в таблице даны значения углов поворота коленчатого вала φ через каждые 30⁰ , а так же при φ=375⁰ .

По _Δ р_г определяем значения Р_г и заносим в графу 3, табл.6.

(95)

4.2.2 Приведение масс частей КШМ

По табл. 22 [1] с учетом диаметра цилиндра, отношения S/D, рядного расположения цилиндров производим расчеты:

Определяем массу поршневой группы:

m_п = m^¢ _п ×F_п , кг ;(96)

Для поршня из алюминиевого сплава принято m^¢ _п =150 кг/м²

m_п =150×0,00785=1,18 кг.

Определяем массу шатуна:

m_ш = m^¢ _ш ×F_п , кг ;(97)

Для стального кованного шатуна принимаем m^¢ _ш =200 кг/м²

m_ш =200×0,00785= 1,57 кг.

Определяем массу неуравновешенных частей одного колена без противовесов:

m_к = m^¢ _к ×F_п , кг ;(98)

Для литого чугунного вала принято m^¢ _к =200 кг/м² .

m_к =200×0,00785=1,57 кг.

Определяем массу шатуна, сосредоточенную на оси поршневого пальца:

m_ш.п =0,275×m_ш , кг ;(99)

m_ш.п =0,275×1,57 = 0,432 кг.

Определяем массу шатуна, сосредоточенную на оси кривошипа:

m_ш.к = 0,725×m_ш , кг ;(100)

m_ш.к =0,725×1,57 = 1,138 кг.

Определяем массы, совершающие возвратно-поступательное движение:

m_j = m_п + m_ш.п , кг ;(101)

m_j = 1,18+0,432=1,612 кг.

Определяем массы, совершающие вращательное движение:

m_r = m_к + m_ш.к , кг ;(102)

m_r =1,57+1,138= 2,708 кг.

4.2.3 Удельные и полные силы инерции

Из табл см из киниматики 8 переносим значение j в графу 4, табл 6 и определяем значения силы инерции возвратно-поступательно движущихся масс (графа 5).

P_j = -j × m_j / F_п ; Н. (103)

Определяем центробежную силу инерции вращающихся масс:

К_R = -m_r × R ×w² , Н ;(104)

К_R = -2,708 × 0,043 × 346² = -13940 Н.

Определяем центробежную силу инерции вращающихся масс шатуна:

К_R.ш = -m_ш.к × R ×w² , Н ;(105)

К_R.ш = -1,138 × 0,043 × 346² = -5858 Н.

Определяем центробежную силу инерции вращающихся масс кривошипа:

К_R.к = -m_к × R ×w² , Н (106)

К_R.к = -1,57 × 0,043 × 346² = -8082 Н.

Таблица 6.- Результаты расчёта сил давления газов, а так же полных сил инерции

4.2.4 Суммарные силы давления газов

Определяем силу, сосредоточенную на оси поршневого пальца графа 2, табл. 7.

P = P_г + P_j , H. (107)

Значения tg b определяем ([1] табл. 23) и заносим в графу 3, табл. 7.

Определяем нормальную силу, результаты заносим в графу 4, табл. 7

N = P × tg , Н. (108)

Определяем удельную силу, действующую вдоль шатуна, графа 6,

S = P × (1/cos b) , Н. (109)

Значения (1/cos b) ([1] табл. 24) заносим в графу 5 табл 7.

Определяем силу, действующую по радиусу кривошипа и заносим в графу 8, табл. 7.

К = Р × cos×(j+b) / cos b, Н. (110)

Значения [cos(j+b)/cos b] ([1] табл.25) заносим в графу 7,табл 7.

Определяем тангенциальную силу и заносим в графу 10, табл 7.

T = P × sin(j+b) / cos b, Н. (111)

Значения [sin(j+b)/cos b] ([1] табл.26) заносим в графу 9, табл 7.

Строим кривые Р_j, Р, N, S, K, T.

M_p = 392,5 Н в мм.

Среднее значение тангенциальной силы за цикл:

- по данным теплового расчёта:

(112)

- по площади, заключённой между кривой Т и осью абсцисс:

(113)

- ошибка:

Результаты вычислений заносим в табл.7

Таблица 7.- Результаты расчёта суммарных сил, действующих в кривошипно- шатунном механизме

φ0	Р, Н	tgβ	N, H	1/cosβ	S, H		K, H		T, H	Mкр.ц., Н×м
0	-10388,7	0	0	1,000	-10389	1	-10389	0	0	0
30	-8388,4	0,1355	-1137	1,009	-8464	0,7983	-6696	0,6175	-5180	-222,7
60	-3118,4	0,2381	-742	1,0278	-3205	0,2938	-916	0,9846	-3070	-132
90	2146,6	0,2869	594	1,0377	2227	-0,2769	-594	1	2147	92,3
120	5178,6	0,2381	1233	1,0278	5323	-0,7062	-3657	0,7474	3870	166,4
150	5984,6	0,1355	811	1,009	6038	-0,9337	-5588	0,3825	2289	98,4
180	5979,6	0	0	1	5979,6	-1	-5979,6	0	0	0
210	5984,6	-0,1355	-811	1,009	6038	-0,9337	-5588	-0,3825	-2289	-98,4
240	5265	-0,2381	-1254	1,0278	5411	-0,7062	-3718	-0,7474	-3935	-169,2
270	2625,5	-0,2769	-727	1,0377	2724	-0,2769	-727	-1	-2626	-112,9
300	-1226,5	-0,2381	292	1,0278	-1261	0,2938	-360	-0,9846	1208	51,9
330	-2022	-0,1355	274	1,009	-2040	0,7983	-1614	-,06175	1248	53,7
360	6740	0	0	1	6740	1	6740	0	0	0
375	39741,5	0,0697	2770	1,0025	39841	0,9426	37460	0,3243	12888	554,2
390	21135,5	0,1355	2864	1,009	21326	0,7983	16872	0,6175	13051	561,2
420	8743	0,2381	2082	1,0278	8986	0,2938	2569	0,9846	8608	370,1
450	7728	0,2769	2140	1,0377	8019	-0,2769	-2140	1	7728	332,3
480	9190	0,2381	2188	1,0278	9445	-0,7062	-6490	0,7474	6869	295,4
510	8622,3	0,1355	1168	1,009	8700	-0,9337	-8051	0,3825	3298	141,8
540	7439,8	0	0	1	7440	-1	-7440	0	0	0
570	6463,5	-0,1355	-876	1,009	6522	-0,9337	-6035	-0,3835	-2472	-106,3
600	5406,3	-0,2381	-1287	1,0278	5557	-0,7062	-3818	-0,7474	-4041	-173,8
630	2374,3	0,2769	-657	1,0377	2464	-0,2769	-657	-1	-2374	-102,1
660	-2890,7	-0,2381	688	1,0278	-2971	0,2938	-849	-0,9846	2846	122,4
690	-8160,7	-0,1355	1106	1,009	-8234	0,7983	-6515	-0,6175	5039	216,7
720	-10388,7	0	0	1	-10389	1	-10389	0	0	0

4.2.5 Крутящие моменты

Крутящий момент одного цилиндра

М_кр.ц. = Т × R , H×м ;(114)

М_кр.ц. = Т × 0,043 ,H×м .

Значения М_кр.ц заносим в графу 11, табл 7.

Определяем период изменения крутящего момента чутырехтактного двигателя с равными интервалами между величинами:

θ = 720 / i , град ;(115)

θ = 720 / 4 = 180˚.

Суммирование значений крутящих моментов всех четырех цилиндров двигателя осуществляется табличным методом (табл.4.3.) через каждые 10˚ угла поворота коленчатого вала.

Таблица 4.3. Результаты расчета крутящего момента

По полученным в табл 8. данным М_кр строим график в масштабе

М_м = и М_φ =3º в мм.

Определяем средний крутящий момент двигателя:

– по данным теплового расчета:

М_кр.ср. = М_i = М_е / η_м , Н×м ;(116)

М_кр.ср. = 220,81 / 0,879 = 251,2 Н×м.

– по площади, заключенной под кривой М_кр :

М_кр.ср = (F₁ -F₂ ) ·М_м / АО, Н×м ;(117)

М_кр.ср = (904-40) · 16,878 / 60 = 243 Н×м.

– определяем ошибку:

Δ = (251,2-243) ·100 / 251,2 = 3,3 %.

Определяем максимальные и минимальные крутящие моменты:

М_кр.max = 636,1 Н×м ;

М_кр.min = -104,9 Н×м.

4.2.6 Силы, действующие на шатунную шейку коленчатого вала

Для проведения расчета результирующей силы, действующей на шатунную шейку рядного двигателя составляем табл. 8. Значения силы Т переносим из табл. 7, в табл. 9.

Суммарная сила, действующая по радиусу кривошипа:

Р_к = К + К_Rш = (К - 5858), Н. (118)

Результирующая сила R_шш подсчитывается графическим сложением векторов сил Т и Р_к при построении полярной диаграммы.

Масштаб сил на полярной диаграмме: М_р ^/ = М_р /2 = 392,5/2 = 196,25 Н в мм чертежа.

Значения R_шш для различных φ заносим в таблицу 9 и по ним же строим диаграмму R_ш.ш в прямоугольных координатах.

По развернутой диаграмме R_ш.ш определяем :

R_ш.ш.ср = М_р ^/ · F / ОB, Н, (119)

где ОВ=240мм – длина развёрнутой диаграммы;

F = 10552 мм² – площадь под кривой R_ш.ш .

R_ш.ш.ср = 196,25 ^. 10552 / 240 = 10552 Н;

R_ш.ш.max = 16247 Н ; R_ш.ш.min = 200 Н.

По полярной диаграмме строим диаграмму износа шейки. Сумму сил R_ш.ш.i , действующих по каждому лучу диаграммы износа (от 1 до 12), определяем с помощью таблицы 10. По диаграмме износа определяем положение оси масляного отверстия (_м =75º).

4.2.7 Силы, действующие на колено вала

Определяем суммарную силу, действующую на колено вала по радиусу кривошипа:

K_pk = Р_k + K_Rk = Р_k -8082 , Н ;(120)

Результаты заносим в табл.9.

Результирующую силу, действующую на колено вала R_k , определяем по диаграмме R_ш.ш. . Векторы из полюса О_к до соответствующих точек на полярной диаграмме в масштабе М_р ^/ =196,25 Н в мм выражают силы R_k , значения которых для различных j°заносим в таблицу 9.

Таблица 9 Результаты расчета сил действующих на колено вала.

Таблица 10.- Значения R_ш.шi , для лучей

4.3 Уравновешивание двигателя

Силы и моменты в КШМ непрерывно изменяются и, если они не уравновешены, то вызывают вибрацию двигателя, передающейся раме автомобиля.

4.3.1 Уравновешивание четырехцилиндрового рядного двигателя

Порядок работы двигателя 1-3-4-2. Кривошип расположен под углом 180º.

Силы инерции первого порядка и их моменты при указанном расположении кривошипов взаимноуравновешивается: ΣР_jI =0; ΣМ_jI =0.

Центробежные силы для всех цилиндров равны и направлены попарно в разные стороны. Равнодействующая этих сил и момент равны нулю: ΣК_R =0; ΣМ_R =0.

Суммарный момент от сил инерци второго порядка также равен нулю: ΣМ_jII =0.

Силы инерции второго порядка для всех цилиндров равны и направленны в одну сторону.

Для разгрузки коленвала от действия местных центробежных сил применяем противовесы.

В целях разгрузки коренных шеек от местных инерционных сил целесообразно установить противовесы на продолжении щек, прилегающих к ним.

Определяем равнодействующую силу инерции второго порядка:

ΣР_jII = 4×Р_jII = 4×m_j ×R×, (121)

где m_j = 1,612 кг – массы, совершающие возвратно-поступательное движение;

;

w = 346 рад/с – угловая скорость вращения коленчатого вала;

φ = 90º.

ΣР_jII = 4×1,612×0,043×

Определяем силу инерции одного противовеса:

Р_пр = - 0,5× ΣР_jII ×l / l₁ , (122)

где l = 116 мм (см. рисунок 5.1)

l₁ = 85 мм (см. рисунок 5.1)

Р_пр = - 0,5× -8926 ×116 / 85 = 6093 Н.

Масса каждого противовеса:

m_пр = Р_пр /(), (123)

где ρ = 0,04 м – расстояние центра тяжести общего противовеса от оси коленчатого вала

m_пр = 6093 / (0,04 × 346² ) = 1,27 кг.

Рис. 5.1. Схема сил инерции действующих в четырехцилиндровом рядном двигателе.

4.3.2 Равномерность крутящего момента и равномерность хода двигателя

Из динамического расчета имеем максимальный крутящий момент М_кр.max =636,1 Н×м; минимальный индикаторный крутящий момент М_кр.min = -104,9 Н×м и средний индикаторный крутящий момент М_кр.ср =243 Н×м.

Определяем равномерность крутящего момента:

m = (М_кр.max – М_кр.min ) / М_кр.ср , Н×м ; (124)

m = (636,1-(-104,9)) / 243 = 3,05.

Определяем избыточную работу крутящего момента:

L_изб. =·M_M ·M_φ΄ ,Дж , (125)

где M_φ΄ –масштаб угла поворота вала на диаграмме М_кр. , рад/мм;

M_φ΄ = 4 · π / (i·ОА), рад/мм ;(126)

M_{φ ¢} = 4 · 3,14 / (4·60)= 0,0523 рад/мм.

F¢= 357 мм² -площадь над прямой среднего крутящего момента;

M_M = 16,878 Н· м/мм/

L_изб. = 357 × 16,878 ×0,0523 = 315,1 Дж.

Принимаем коэффициент неравномерности хода двигателя δ=0,01.

Определяем момент инерции движущихся масс двигателя, приведенных к оси коленчатого вала:

I_о = L_изб / (δ· ω² ), кг·м² ;(127)

I_о = 315,1 / (0,01×346² ) = 0,263 кг·м² .

5. Расчёт основных деталей двигателя

Расчет деталей с целью определения напряжений и деформаций, возникающий при работе двигателя, производится по формулам сопротивления материалов и деталей машин. До настоящего времени большинство из используемых расчетных выражений дают лишь приближенные значения напряжений.

Несоответствие расчетных и фактических данных объясняется различными причинами, основными из которых являются: отсутствие действительной картины распределения напряжений в материале рассчитываемой детали; использование приближенных расчетных схем действия сил и места их приложения; наличие трудно учитываемых знакопеременных нагрузок и невозможность определения их действительных значений; трудность определения условий работы многих деталей двигателя и их термических напряжений; влияние неподдающихся точному расчету упругих колебаний; невозможность точного определения влияния состояния поверхности, качества обработки (механической или термической), размеров детали и т.д. на величину возникающих напряжений.

В связи с этим применяемые методы расчета позволяют получить напряжения и деформации, являющиеся лишь условными величинами и характеризующие только сравнительную напряженность рассчитываемой детали.

5.1 Расчёт цилиндропоршневой группы

5.1.1 Расчёт поршня

На основании данных теплового расчёта скоростной характеристики получили что:

– Диаметр поршня D=100мм;

– Ход поршня S=86мм;

– Максимальное давление сгорания p_z =7,57МПа, при n_N =3310 об/мин и действительном давлении сгорания p_zd =6,43МПа;

– Площадь поршня F_п =78,5см² ;

– Наибольшая нормальная сила N_max =2864 H, при φ=390⁰ ;

– Масса поршневой группы m_n =1,18 кг;

– Обороты максимальной скорости, n_xx =3975 об/мин, при λ=0,269.

В соответствии с существующими аналогичными двигателями и с учётом соотношений принимаем по таблице 51 [1]:

– Толщина днища поршня δ=9мм;

– Высота поршня Н=105мм;

– Высота юбки поршня h_ю =75мм;

– Радиальная толщина кольца t=4мм;

– Задиальный зазор кольца в канавке поршня: Δt=0,9мм;

– Толщина стенки головки поршня S=7мм;

– Толщина первой кольцевой перемычки h_п =5мм;

– Число масляных каналов в поршне n_м ^/ =4 шт;

– Диаметр масляного канала d_м =0,9 мм.

Материал поршня – высококремнистый аллюминивый сплав.

α_п = 25^. 10^-6 1/град. – коэффициент линейного расширения материала поршня.

Материал гильзы цилиндра – серый чугун.

α_в = 11^. 10^-6 1/град.

Напряжение изгиба в днище поршня:

σ_из = P_zmax ^. (r_i /δ)² , (128)

где, r_i = (D/2)-(S + t + Δt) = (100/2)-(7 + 4 + 0,9) = 38,1мм.

σ_из = 7,57^. (38,1/9)² = 135,7 МПа.

Днище поршня должно быть усилено рёбрами жёсткости.

При наличии у днища рёбер жёсткости расчётное напряжение не превышает допустимого значения [σ_из ]=50÷150МПа.

Напряжение сжатия в сечении х-х:

σ_сж =Р_zmax /F_{x - x} МПа, (129)

где Р_zmax = р_z ^. F_п = 7,57 ^. 78,5 ^. 10^-4 = 0,059 МН – максимальная сила давления газов на днище поршня.

F_x-x - площадь сечения х-х.

F_x-x = (π/4) ^. (d_r ² -d_i ² ) - n_м ^{/ .} F^/ мм² , (130)

где F^/ - площадь продольного диаметрального сечения масляного канала, мм.

F^/ = ((d_x -d_i ) / 2) ^. d_м (131)

где – диаметр поршня по дну канавок;

.

.

Напряжение разрыва в сечении Х-Х. Сила инерции возвратно-поступательного движущихся масс определяется для режима максимальной частоты вращения при холостом ходе двигателя.

– Максимальная угловая скорость холостого хода:

, (132)

рад/с.

– Масса головки поршня с кольцами, расположенными выше сечения х-х, определяется по геометрическим размерам ил по формуле:

(133)

кг.

– Сила инерции возвратно-поступательного движущихся масс определяется для режима максимальной частоты вращения при холостом ходе двигателя.

Максимальная разрывающая сила:

(134)

МН.

– Напряжение разрыва:

(135)

МПа

= 2,78 МПа < [] = 4÷10МПа – для алюминиевых сплавов.

Напряжение в верхней кольцевой перемычке:

Толщина верхней кольцевой перемычки форсированных двигателей с высокой степенью сжатия рассчитывается на срез и и изгиб от действия максимальных газовых усилий.

– Напряжение среза кольцевой перемычки:

τ = 0,0314 ^. р_zмах ^. D / h_п (136)

Мпа.

– Напряжение изгиба:

(137)

Мпа.

– Сложное напряжение:

(138)

Мпа.

= 16,6 МПа < [] = 30 ÷ 40 МПа.

Удельные давления юбки поршня и всей высоты на стенку цилиндра определяются соответственно:

, (139)

где N_max – наибольшая нормальная сила, действующая на стенку цилиндра при работе двигателя на режиме максимальной мощности;

МПа.

(140)

МПа.

В целях предотвращения заклинивания поршней при работе двигателя диаметров головки и юбки поршня определяют, из наличия необходимых зазоров между стенками цилиндра и поршня в холодном состоянии:

; (141)

, (142)

где мм – диаметральный зазор между стенкой цилиндра и головкой поршня;

мм – диаметральный зазор между стенкой цилиндра и юбкой поршня;

мм;

мм.

Правильность установленных размеров проверяют по формулам:

(143)

.

(144)

где и - коэффициенты линейного расширения материалов цилиндров и поршня;

Т_ц ,=388 К; Т_г =523 К; Т_ю =403 К – соответственно температура стенок цилиндра, головки и юбки, принятые с учетом водяного охлаждения;

Т_о – начальная температура цилиндра и поршня;

и - диаметральные зазоры в горячем состоянии;

5.1.2 Расчет поршневого кольца

Поршневые кольца работают в условиях высоких температур и значительных переменных нагрузок.

В качестве материала для колец используют серый чугун.

Материал кольца – серый чугун, Е = 1∙10⁵ МПа – модуль упругости материала кольца.

Среднее давление кольца на стенку цилиндра:

, (145)

где А_о = 3,3∙t = 3,3∙4 = 13,2 мм – разность мужду величинами зазоров замка кольца в свободном рабочем состоянии.

Мпа.

При снижении частоты вращения двигателя и увеличении диаметра цилиндра величина р_ср. должна иметь значение ближе к нижнему пределу. Для определения хорошей приработки кольца и надежного уплотнения давления р кольца на стенку цилиндра в различных точках окружности должно изменяться по эпюре. Давление кольца на стенку цилиндра в различных точках окружности:

, (146)

где - для различных углов взято из таблицы.

Результаты подсчета р заносим в таблицу 11

Таблица 11- Давление кольца на стенку цилиндра.

, град	0	30	60	90	120	150	180
	1,05	1,05	1,14	0,9	0,45	0,67	2,85
р, МПа	0,152	0,152	0,165	0,13	0,065	0,097	0,413

По данным табл 11, строим эпюру давлений кольца на стенку цилиндра.

Значительное повышение давления у замка способствует равномерному износу кольца по окружности.

Напряжения изгиба кольца в рабочем состоянии:

(147)

МПа

Напряжение изгиба при надевании кольца на поршень:

, (148)

МПа

где m = 1,57 – коэффициент, зависящий от способа надевания кольца;

Монтажный зазор в замке поршневого кольца в холодном состоянии:

(149)

где минимальный допустимый зазор в замке кольца во время работы двигателя;

Т_к =488 К; Т_ц =388 К; Т₀ =288 К – соответственно температура кольца, стенок цилиндра, принятые с учетом водяного охлаждения;

Т_о – начальная температура цилиндра и кольца;

==1/град.

5.1.3 Расчет поршневого пальца

Во время работы двигателя поршневой палец подвергается воздействию переменных нагрузок, приводящих к возникновению напряжений изгиба, сдвига, смятия и овализации. В соответствии с указанными условиями работы к материалам, применяемым для изготовления пальцев, предъявляются требования высокой прочности и вязкости. Этим требованиям удовлетворяют цементированные малоуглеродистые и легированные стали.

Расчет поршневого пальца включает определение удельных давлений пальца на втулку верхней головки шатуна и на бобышки, а также напряжений от изгиба, среза и овализации.

Основные конструктивные размеры поршневого пальца берем из таблицы 51[1]:

Принимаем n_м =1650 об/мин при M_max = 277 Н∙м;

Наружный диаметр пальца d_п = 28 мм;

Внутренний диаметр пальца d_В = 18,2 мм;

Длина пальца L_п = 78 мм;

Длина втулки шатуна L_ш = 33 мм;

Расстояние между торцами бобышек b = 37 мм;

Материал поршневого пальца – сталь 15Х, Е=2∙10⁵ МПа;

Палец плавающего типа.

Расчетная сила, действующая на поршневой палец:

– газовая:

(150)

МН

– инерционная:

(151)

МН,

где ω_М = π ∙ n /30 = 3,14 ∙ 1650 / 30=173 рад/с.

– расчетная:

(152)

МН,

где k – коэффициент, учитывающий массу поршневого пальца; k=0,76÷0,86; принимаем k=0,83.

Удельное давление пальца на втулку поршневой головки шатуна:

(153)

Мпа.

Удельное давление пальца на бобышки:

(154)

Мпа.

Напряжение изгиба в среднем сечении пальца:

(155)

где - отношение внутреннего диаметра к наружному;

Касательные напряжения среза в сечениях между бобышками и головкой шатуна:

(156)

Наибольшее увеличение горизонтального диаметра пальца при овализации:

(157)

Напряжения, возникающие при овализации пальца на внешней и внутренней поверхностях, определяют для горизонтальной и вертикальной плоскостей по следующим формулам:

Напряжение на внешней поверхности пальца:

– В горизонтальной плоскости (точки 1; Ψ=0º):

– В вертикальной плоскости (точки 3; Ψ=90º):

(159)

Напряжения овализации на внутренней поверхности пальца:

– В горизонтальной плоскости (точки 2; Ψ=0º)::

(160)

– В вертикальной плоскости (точки 4; Ψ=90º):

(161)

5.1.4 Расчет гильзы цилиндра

Диаметр цилиндра D = 100 мм;

Максимальное давление сгорания р_z = 7,57 МПа ;

Материал гильзы цилиндра – чугун, = 11∙10^-6 1/К;

Е=1,0∙10⁵ МПа;

μ = 0,24 - коэффициент Пуассона для чугуна;

Толщина стенки гильзы цилиндра бг = 8 мм;

σ_z = 60 МПа – допустимое напряжение на растяжение для чугуна;

ΔТ= 110 К- перепад температур между внутренней и наружной поверхностью гильзы

Толщина стенки гильзы цилиндра выбирается конструктивно: δ_г = 8 мм.

Расчетная толщина стенки гильзы цилиндра:

δ_г.р = 0,5 ∙ D ∙ [] (162)

δ_г.р = 0,5∙ 100 ∙ ]= 6 мм;

Толщина стенки гильзы выбрана с некоторым запасом прочности, т.к. δ_г. > δ_г.р.

Напряжение растяжения от действия максимального давления:

σ_р = р_zмах ∙D /(2 ∙ δ_г ) (163)

σ_р = 7,57∙100 / (2 ∙8) = 47,3 Мпа,

[σ_р ] = 30÷60 МПа.

Температурные напряжения в гильзе:

Σ_t = Е ∙ α_ц ∙Δt /(2 ∙ (1- μ)) , (164)

где Δt=110ºC – температурный перепад между внутренней и наружной поверхнотями гильзы.

σ_t = 1 ∙ 10⁵ ∙ 11 ∙ 10⁶ ∙ 110 / (2 ∙ (1 - 0,24)) = 79,6 МПа.

Суммарные напряжения в гильзе цилиндра от действия давления газов и перепадов температур:

– На наружной поверхности:

σ_Σ ́ = σ_р + σ_t (165)

σ_Σ́ =47,3+79,6= 126,9 МПа.

[σ_Σ́ ] =100÷130 МПа

– На внутренней поверхности:

σ_Σ ^// = σ_р – σ_t (166)

σ_Σ ^// =47,3 - 79,6= -32,2 МПа.

6. Расчет систем двигателя

6.1 Расчет элементов системы смазки

Масляной насос служит для подачи масла к трущимся поверхностям движущихся частей двигателя. По конструктивному исполнению масляные насосы делятся на винтовые и шестеренчатые. Шестеренчатые насосы отличаются простотой устройства, компактностью, надежностью в работе и являются наиболее распространенными в автомобильных и тракторных двигателях.

Масляная система обеспечивает смазку деталей двигателя в целях уменьшения трения, предотвращения коррозии, удаления продуктов износа и частичное охлаждение его отдельных узлов. В зависимости от типа и конструкции двигателя применяются различные системы смазки: разбрызгиванием, под давлением и комбинированная. Большинство автомобилей имеют комбинированную систему смазки.

Расчет масляного насоса.

Расчет масляного насоса состоит в определении размеров его шестерен. Этому расчету предшествует определение циркуляционного расхода масла в системе.

Общее количество тепла, выделяемого топливом, за 1 с: Q_o = 220,1 кДж/с

Количество тепла отводимого маслом от двигателя:

(167)

кДж/с

Средняя теплоемкость масла: С_м =2,094 кДж /(кг∙К).

Плотность масла: r_м = 900 кг/м³ .

Циркуляционный расход масла:

, (168)

м³ /c,

где =10 – температура нагрева масла, ⁰ C.

Для стабилизации давления масла в системе двигателя циркуляционный расход масла обычно увеличивается в 2 раза:

(169)

м³ /с.

Объемный коэффициент подачи: h_н = 0,7.

В связи с утечками масла через торцовые и радиальные зазоры насоса расчетную производительность его определяют с учетом коэффициента подачи:

(170)

м³ /с.

Рабочее давление масла в системе р =3,5∙10⁵ Па.

Механический К.П.Д. масляного насоса h_мн = 0,86.

Мощность, затрачиваемая на привод масляного насоса:

(171)

кВт.

6.2 Расчет элементов системы охлаждения

Охлаждение двигателя применяется в целях принудительного отвода тепла от нагретых деталей для обеспечения оптимального теплового состояния двигателя и его нормальной работы. Большая часть отводимого тепла воспринимается системой охлаждения, меньшая – системой смазки и непосредственно окружающей средой.

В зависимости от рода используемого теплоносителя в автомобильных и тракторных двигателях применяют систему жидкостного или воздушного охлаждения. В качестве жидкого охлаждающего вещества используют воду и некоторые другие высококипящие жидкости, а в системе воздушного охлаждения – воздух.

Расчет водяного насоса.

Водяной насос служит для обеспечения непрерывной циркуляции воды в системе охлаждения. В автомобильных и тракторных двигателях наибольшее применение получили центробежные насосы с односторонним подводом жидкости.

Количество тепла, отводимого от двигателя водой (по данным теплового баланса): Qв = 52000 Дж/c;

Средняя теплоемкость воды: С_ж = 4187 Дж/кг∙К;

Средняя плотность воды: ρ_ж = 1000 кг/м³ ;

Напор насоса: r_ш = 98000 Па;

- коэффициент подачи насоса;

=10⁰ C - температурный перепад воды при принудительной циркуляции; h_н = 0,8 механический КПД водяного насоса.

Циркуляционный расход воды в системе охлаждения:

(172)

м³ /c.

Расчетная производительность насоса:

(173)

м³ /c.

Мощность потребляемая водяным насосом:

(174)

кВт.

Расчет радиатора

Расчет радиатора состоит в определении поверхности охлаждения, необходимой для передачи тепла от воды к окружающему воздуху.

Q_в = Q_возд = 52000 Дж/c – количество тепла, отводимого от двигателя и передаваемого от воды к охлажденному воздуху;

С_возд = 1000 Дж/кг∙К – средняя теплоемкость воздуха;

Объемный расход воды: G_ж = 0,00124 м³ /с;

Средняя плотность воды: ρ_ж = 1000 кг/м^3;

- температурный переход воздуха в решетке радиатора;

- температура воды перед входом в радиатор;

⁰ C- температурный перепад воды в радиаторе;

Т_срвозд = 40⁰ C средняя температура воздуха проходящего через радиатор;

К = 100 Вт/(м² ∙град) – коэфф. теплопередачи для радиаторов грузовых а/м.

Количество воздуха, проходящего через радиатор:

(175)

кг/с.

Массовый расход воды, проходящей через радиатор:

(176)

кг/с.

Средняя температура охлаждающего воздуха, проходящего через радиатор:

(177)

Средняя температура воды радиаторе:

(178)

Поверхность охлаждения радиатора:

(179)

м² .

Расчет вентилятора

Вентилятор служит для создания направленного воздушного потока, обеспечивающего отвод тепла от радиатора. Массовый расход воздуха подаваемый вентилятором: G^/ _возд = 2,6 кг/с; к.п.д. литого вентилятора: =0,6; t_{ср.возд.} = 50⁰ C; К = 100 коэффициент теплопередачи для радиаторов; Па – напор, создаваемый вентилятором.

Плотность воздуха при средней его температуре в радиаторе:

, (180)

кг/м³ .

Производительность вентилятора:

, (181)

м³ /с.

Фронтовая поверхность радиатора:

, (182)

где =20 м/с- скорость воздуха перед фронтом радматора без учёта скорости движения а/м (6÷24м/с).

Диаметр вентилятора:

. (183)

Окружная скорость вентилятора:

, (184)

где Ψ_л =2,9 –безразмерный коэффициент для криволинейных лопастей.

Число оборотов вентилятора:

N_вент = (60∙U) / (∙D_вент ) = (60∙79)/(3,14∙0,39)=3870 об/мин. (185)

Мощность затрачиваемая на привод вентилятора:

(186)

кВт.

Литература

1. А.И. Колчин, В.П. Демидов "Расчет автомобильных и тракторных двигателей", Машиностроение, 1971г.

2. Е.В. Михайловский "Устройство автомобиля", Машиностроение, 1987г.

3. Руководство по эксплуатации автомобилей семейства ГАЗель и его модификации М.,2002г.

Расчет карбюраторного V-образного четырехцилиндрового двигателя на шасси автомобиля ЗАЗ-968М

Расчет автомобильного карбюраторного двигателя

Четырехтактный дизель для грузового автомобиля

Тепловой и динамический расчет двигателей внутреннего сгорания

Установка для переработки отходов слюдопластового производства

Судовые вспомогательные механизмы

Гидродинамический расчет и анализ работы подшипников скольжения автомобильного двигателя

Устройство автомобиля

Модернизация стенда сушки футеровок и разогрева погружных стаканов

Система зажигания на ВАЗ 2109

Электроснабжение нефтеперерабатывающего завода

Проектирование автоматизации водогрейного котла

Мостовой кран

Емкости хранения молока

Основные принципы воздействия музыки на человека
