Курсовая работа: Устройство и принцип действия заднего моста автомобиля ВАЗ–2107

Содержание

Введение

1. Устройство и принцип действия заднего моста автомобиля ВАЗ – 2107

2. Разработка технологического процесса снятия и установки заднего моста автомобиля ВАЗ – 2107

3. Разработка технологического процесса разборки заднего моста автомобиля ВАЗ – 2107

3.1 Снятие тормозного барабана

3.2 Снятие тормозного механизма

3.3 Снятие полуоси

3.4 Снятие редуктора

3.5 Разборка редуктора

3.5.1 Снятие коробки дифференциала и ведомой шестерни

3.5.2 Снятие ведущей шестерни и ее деталей

3.5.3 Снятие деталей с ведущей шестерни

3.5.4 Разборка дифференциала

4. Дефектация деталей заднего моста автомобиля ВАЗ – 2107

4.1 Проверка технического состояния балки заднего моста

4.2 Проверка технического состояния полуоси

4.3 Проверка контакта рабочей поверхности зубьев шестерен главной передачи

4.4 Проверка технического состояния заднего тормозного механизма

5. Разработка технологического процесса сборки заднего моста автомобиля ВАЗ – 2107

5.1 Установка и регулировка ведущей шестерни

5.2 Установка коробки дифференциала

Заключение

Библиографический список

Введение

В процессе эксплуатации автомобиля его надежность и другие свойства постепенно снижаются вследствие изнашивания деталей, а также коррозии и усталости материала, из которого они изготовлены. В автомобиле появляются различные неисправности, которые устраняют при техническом обслуживании и ремонте.

Ремонт машин как область человеческой деятельности возник одновременно с появлением машин. Необходимость и целесообразность ремонта автомобилей обусловлены, прежде всего, неравнопрочностью их деталей и агрегатов. Известно, что создать равнопрочную машину, все детали которой изнашивались бы равномерно и имели бы одинаковый срок службы, невозможно. Следовательно, ремонт автомобиля даже только путем замены некоторых его деталей и агрегатов, имеющих небольшой ресурс, всегда целесообразен и с экономической точки зрения оправдан. Поэтому в процессе эксплуатации автомобиль проходит на станциях технического обслуживания периодическое техническое обслуживание и при необходимости текущий ремонт, который осуществляется путем замены отдельных деталей и агрегатов, отказавших в работе, а для ремонта необходимы рациональные пути его проведения, для экономии времени и используемых при ремонте средств. Для реализации этой цели служит составление подробной инструкции разборки, дефектации и сборки агрегатов автомобиля.

1. Устройство и принцип действия заднего моста автомобиля ВАЗ – 2107

Задний мост легкового автомобиля ВАЗ – 2107 (рис. 1.1) выполнен в виде цельной балки 10 с развитой центральной частью кольцевой формы. Балку сваривают из двух стальных штампованных половин. С одной стороны к средней части балки 10 приварена крышка, в которой имеется маслоналивное отверстие с резьбовой пробкой, а с другой – прикреплен болтами картер 28 главной передачи и дифференциала. По обоим концам балки приварены стальные кованые фланцы 8 для крепления тормозных щитов 12 тормозных механизмов. К балке заднего моста также приварены опорные чашки 35 пружин задней подвески и кронштейны 36 и 37 крепления деталей подвески. В заднем мосту размещаются главная передача, дифференциал и полуоси. Внутренняя полость моста сообщается с атмосферой через сапун, который исключает повышение давления во внутренней полости моста и предотвращает попадание в эту полость воды при преодолении водных преград.

Главная передача автомобиля – одинарная, гипоидная. Она имеет одну пару конических шестерен со спиральным зубом. Оси шестерен не пересекаются, а перекрещиваются (ось ведущей шестерни 29 ниже оси ведомой 19). Благодаря этому уменьшается высота расположения карданной передачи и пола кузова, несколько снижается его центр тяжести и повышается устойчивость.

Кроме того, гипоидная главная передача имеет повышенные прочность и долговечность, а также обеспечивает плавное зацепление шестерен и бесшумность работы. Ведущая шестерня 29, изготовленная вместе с валом, на котором закреплен фланец 26, установлена в картере 28 на двух конических роликовых подшипниках 23, уплотненных манжетой 24. Между подшипниками находится распорная втулка 22, обеспечивающая правильную затяжку подшипников. Ведомая шестерня 19 прикреплена болтами к корпусу 32 дифференциала. Правильное положение ведущей шестерни относительно ведомой устанавливают регулировочным кольцом 21.

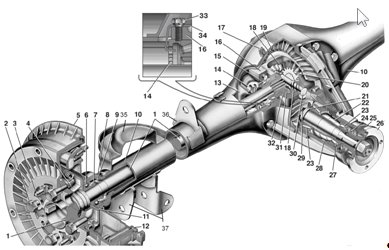

Рисунок 1.1 - Задний мост: 1 — полуось; 2 — болт крепления колеса; 3 — направляющий штифт; 4 — маслоотражатель; 5 — тормозной барабан; 6 — подшипник полуоси; 7 — запорное кольцо; 8 — фланец балки заднего моста; 9 — сальник полуоси; 10 — балка заднего моста; 11 — пластина крепления подшипника; 12 — щит заднего тормоза; 13 — направляющая полуоси; 14 — регулировочная гайка; 15 — подшипник коробки дифференциала; 16 — крышка подшипника; 17 — сапун; 18 — сателлит; 19 — ведомая шестерня; 20 — шестерня полуоси; 21 — регулировочное кольцо ведущей шестерни; 22 — распорная втулка; 23 — подшипники ведущей шестерни; 24 — сальник ведущей шестерни; 25 — грязеотражатель; 26 — фланец; 27 — маслоотражатель; 28 — картер редуктора заднего моста; 29 — ведущая шестерня; 30 — ось сателлитов; 31 — регулировочная шайба; 32 — коробка дифференциала; 33 — болт крепления стопорной пластины; 34 — стопорная пластина гайки подшипника; 35 – опорные чашки пружин задней подвески; 36,37 – кронштейны крепления деталей подвески.

Межколесный дифференциал — конический, симметричный, двухсателлитный, малого трения. Он распределяет крутящий момент поровну между ведущими колесами автомобиля.

Корпус 32 дифференциала установлен в подшипниках 15. Затяжку подшипников и зацепление зубьев ведущей 29 и ведомой 19 шестерен главной передачи регулируют гайками 14. Внутри корпуса дифференциала закреплена ось 30 с двумя сателлитами 18. Сателлиты находятся в постоянном зацеплении с шестернями 20 полуосей, которые соединены с шлицевыми концами полуосей 1 и имеют опорные шайбы 31. Все шестерни дифференциала выполнены прямозубыми.

На автомобиле применяют полуразгруженные полуоси. Они передают крутящий момент и воспринимают изгибающие моменты в вертикальной и горизонтальной плоскостях. Полуось 1 выполнена в виде сплошного вала. Внутренний конец полуоси имеет шлицы, а наружный — фланец. Полуось внутренним концом связана с шестерней 20, находящейся в корпусе 32 дифференциала. Наружный конец полуоси установлен в подшипнике 6, который размещен во фланце 8 балки моста и уплотнен манжетой. К фланцу полуоси крепятся болтами 3 тормозной барабан 5 и гайкам 2 колесо с шиной. От смещения полуось удерживается специальной пластиной 11, фиксирующей подшипник 6. Пластина вместе с тормозным щитом 12 прикреплена к фланцу 8 балки моста.

2. Разработка технологического процесса снятия и установки заднего моста автомобиля ВАЗ – 2107

Вывешиваю заднюю часть автомобиля, снимаю колеса. Подставляю регулируемую опору или домкрат под редуктор и слегка нагружаю подвеску. Отсоединяю карданный вал от фланца ведущей шестерни главной передачи. Для этого наношу зубилом метки на место стыка карданного вала с фланцем ведущей шестерни главной передачи. Ключом на «13» отворачиваю четыре самоконтрящиеся гайки, удерживая карданный вал от поворота большой отверткой, и разъединяю стык фланцев.

Ключом на «17» отворачиваю тормозной шланг от тройника и снимаю его, при этом необходимо заглушить его пробкой для предотвращения утечки жидкости из системы тормозов. Отсоединяю ветвь заднего троса стояночного тормоза от уравнителя, при этом рычаг привода стояночного тормоза опускаю в крайнее нижнее положение. Пассатижами отсоединяю пружину от переднего троса. Двумя ключами на «13» ослабляю затяжку регулировочной и контровочной гаек и отворачиваю их, удерживая пассатижами наконечник переднего троса, снимаю уравнитель. Далее отсоединяю от кронштейна на балке моста тягу привода регулятора давления задних тормозов. Для этой операции мне понадобиться два ключа на «10», с помощью которых разъединяю рычаг привода регулятора давления от тяги, соединенной с кронштейном балки заднего моста.

Отсоединяю нижние концы амортизаторов. Для этого двумя ключами на «19» отворачиваю самоконтрящуюся гайку крепления нижней проушины амортизатора. Вынимаю болт с шайбами и распорную втулку, освобождая при этом нижние концы амортизаторов. После снятия амортизаторов произвожу снятие пружин. Сжимаю пружину двумя специальными стяжками. Сжатая пружина опасна, поэтому помимо стяжек витки пружины можно стянуть стальной проволокой. Затем руками отвожу балку заднего моста вниз и вынимаю пружину.

Необходимо также отсоединить от кронштейнов балки заднего моста продольные и поперечную штанги. Для отсоединения продольных штанг использую два ключа на «19», с их помощью отворачиваю крепления двух нижних продольных штанг к балке моста, аналогично отсоединяю две верхние продольные штанги от кронштейнов балки заднего моста. Для снятия поперечной штанги ключом на «19» отворачиваю крепление к балке заднего моста, снимаю штангу.

После произведенных операций, опускаю домкрат и снимаю задний мост. Установка заднего моста производится в порядке, обратном снятию.

3. Разработка технологического процесса разборки заднего моста автомобиля ВАЗ – 2107

3.1 Снятие тормозного барабана

· ключом на «12» отворачиваю два направляющих штифта 1 (рис. 3.1);

· вставляю направляющие штифты в технологические отверстия;

· заворачивая штифты сдвигаю барабан 3 с посадочного пояска фланца полуоси 4;

· снимаю барабан.

Рисунок 3.1 – Тормозной барабан: 1 – технологические отверстия; 2 – направляющие штифты; 3 – тормозной барабан; 4 – посадочный поясок.

Если барабан сильно «прикис» к посадочному месту, аккуратно сбиваю его молотком через деревянный брусок, предварительно смочив посадочное место керосином или жидкостью WD – 40.

3.2 Снятие тормозного механизма

· отсоединяю от рычага 18 ручного привода колодок конец троса 13

(рис. 3.2);

· ключом на «8» отворачиваю два болта крепления оболочки троса к тормозному щиту;

· вынимаю трос из щита;

· снимаю шплинт 22;

· нажав на палец 21 и снимаю рычаг;

· отсоединяю плоскогубцами верхнюю 2 и нижнюю 7 стяжные пружины;

· повернув чашки опорных стоек 17, снимаю их вместе со стойками, пружинами и нижними чашками;

· снимаю колодки 8 и 16 и распорную планку 20;

· ключом на «10» отворачиваю штуцер тормозной трубки;

· произвожу заглушку входных отверстий цилиндра и трубки;

· снимаю колесный цилиндр;

Рисунок 3.2 – Тормозной механизм заднего колеса: 1 – колесный цилиндр; 2 – верхняя стяжная пружина колодок; 3 – накладка колодки; 4 – щит тормоза; 5 – внутренняя пластина; 6 – оболочка заднего троса; 7 – нижняя стяжная пружина колодок; 8 – передняя тормозная колодка; 9 – опорная пластина колодок; 10 – заклепки; 11 – маслоотражатель; 12 – направляющая пластина колодок; 13 – задний трос стояночного тормоза; 14 – пружина заднего троса; 15 – наконечник заднего троса; 16 – задняя тормозная колодка; 17 – опорная стойка колодки; 18 – рычаг ручного привода колодок; 19 – резиновые подушки; 20 – распорная планка колодок; 21 – палец рычага ручного привода колодок; 22 – шплинт.

3.3 Снятие полуоси

· устанавливаю мост на стенде для ремонта;

· выворачиваю сливную пробку шестигранным ключом на «12» (рис 3.3) из картера заднего моста;

· сливаю масло;

· отворачиваю гайки ключом на «17» крепления щита тормоза;

· снимаю упругие шайбы с болтов крепления щита тормоза;

· на фланце полуоси закрепляю ударный съемник 67.7801.9516;

· с помощью съемника 67.7801.9516 вынимаю полуось;

· полуось вынимается в сборе с маслоотражателем, пластиной крепления подшипника полуоси, подшипником и запорным кольцом;

· произвожу снятие щита тормоза;

· снимаю уплотнительное кольцо установленное между фланцем балки и тормозным щитом;

· раздвижными пассатижами вынимаю манжету полуоси из гнезда в балке заднего моста;

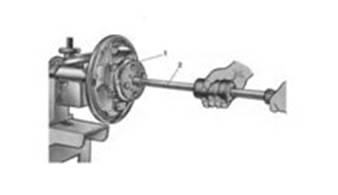

Рисунок 3.3 - Выпрессовка полуоси с помощью съемника 67.7801.9516: 1 — полуось; 2 — ударный съемник.

3.4 Снятие редуктора

· устанавливаю мост на стенде для ремонта;

· ключом на «13» отворачиваю восемь болтов крепления картера редуктора к балке заднего моста;

· снимаю редуктор в сборе.

3.5 Разборка редуктора

3.5.1 Снятие коробки дифференциала и ведомой шестерни

· закрепляю редуктор на стенде;

· снимаю стопорные пластины 9 (рис. 3.4);

Рисунок 3.4 - Редуктор заднего моста: 1 — ведущая шестерня; 2 — ведомая шестерня; 3 — сателлит; 4 — шестерня полуоси; 5 — ось сателлитов; 6 — коробка дифференциала; 7 — болты крепления крышки подшипника коробки дифференциала; 8 — крышка подшипника коробки дифференциала; 9 — пластина стопорная; 10 —регулировочная гайка подшипника; 11 – картер редуктора.

· выворачиваю 4 болта крепления крышки подшипника коробки дифференциала;

· снимаю крышки подшипников коробки дифференциала 8 (крышки перед снятием необходимо пометить, чтобы при сборке установить на прежние места);

· снимаю регулировочные гайки 10;

· снимаю наружные кольца роликовых подшипников;

· вынимаю из картера редуктора коробку дифференциала 6 вместе с ведомой шестерней 2 и внутренними кольцами подшипников.

3.5.2 Снятие ведущей шестерни и ее деталей

· закрепляю редуктор на стенде (рис. 3.5);

· перевернув картер редуктора горловиной вверх (рис. 3.5) и, придерживая стопором 1 фланец 3 ведущей шестерни, отворачиваю специальным ключом 2 гайку крепления фланца;

Рисунок 3.5 - Отвертывание самоконтрящейся гайки ведущей шестерни: 1 — стопор для фиксирования фланца ведущей шестерни; 2 — торцевой ключ; 3 — фланец ведущей шестерни; 4 —кронштейн для крепления редуктора на стенде.

· снимаю фланец и вынимаю ведущую шестерню с регулировочным кольцом, внутренним кольцом заднего подшипника и с распорной втулкой;

· вынимаю сальник из картера редуктора, маслоотражатель и внутреннее кольцо переднего подшипника;

· выпрессовываю наружные кольца переднего и заднего подшипников.

3.5.3 Снятие деталей с ведущей шестерни

· снимаю с ведущей шестерни распорную втулку;

· при помощи универсального съемника А.40005/1/7 и оправки А.45008 (рис. 3.6) снимаю внутреннее кольцо заднего роликового подшипника;

· снимаю регулировочное кольцо ведущей шестерни.

Рисунок 3.6 - Снятие внутреннего кольца заднего подшипника ведущей шестерни универсальным съемником А.40005/1/7: 1 — универсальный съемник А.40005/1/7; 2 — ведущая шестерня; 3 — внутреннее кольцо подшипника; 4 — приспособление А.45008.

3.5.4 Разборка дифференциала

· снимаю внутренние кольца 2 (рис. 3.7) роликовых подшипников коробки 3 дифференциала, пользуясь для этого универсальным съемником А.40005/1/6 и упором А.45028;

· ключом на «17» отворачиваю восемь болтов крепления ведомой шестерни к корпусу дифференциала;

· снимаю ведомую шестерню;

· бородком выбиваю из коробки ось сателлитов;

· проворачиваю шестерни полуосей и сателлиты так, чтобы последние выкатились в окна дифференциала;

· вынимаю сателлиты;

· вынимаю шестерни полуосей с регулировочными шайбами.

Рисунок 3.7 - Снятие внутреннего кольца подшипника коробки дифференциала универсальным съемником А.40005/1/6: 1 — универсальный съемник А.40005/1/6; 2 — внутреннее кольцо подшипника; 3 — коробка дифференциала; 4 — упор А.45028.

4. Дефектация деталей заднего моста автомобиля ВАЗ – 2107

4.1 Проверка технического состояния балки заднего моста

Проверка технического состояния балки производится при ремонте автомобиля. Деформированная балка может явиться причиной шума заднего моста и ускоренного износа шин. Деформацию балки моста проверяют как в горизонтальной, так и в вертикальной плоскостях. Прикрепив к каждому концу балки фланец А.70172 (рис. 4.1), устанавливаю балку фланцами на одинаковые призмы, расположенные на поверочной плите длиной не менее 1600 мм так, чтобы поверхность прилегания картера к балке находилась в вертикальной плоскости.

Рисунок 4.1 - Проверка вертикальных деформаций балки заднего моста с помощью угольника по наружной поверхности фланца А.70172.

Проверяю деформацию балки, приставляя угольник к наружной (рис. 4.1) и боковой (рис. 4.2) поверхностям фланца А.70172; если балка не деформирована, угольник будет прилегать плотно. Величину деформации проверяю щупом. Если щуп 0,2 мм проходит на каком-либо фланце, необходимо выправить балку.

Рисунок 4.2 - Проверка скручивания балки заднего моста с помощью угольника по боковой поверхности фланца А.70172.

Угольником (рис.4.3) проверяю перпендикулярность поверхности крепления редуктора относительно опорной поверхности фланца А.70172. Щуп 0,2 мм не должен проходить.

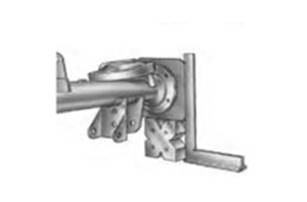

Рисунок 4.3 - Проверка перпендикулярности поверхности крепления редуктора.

Поворачиваю балку моста на 90° и устанавливаю ее на призмы. Приложенный к наружной поверхности фланца (рис. 4.4) угольник должен плотно прилегать, в противном случае необходимо проверить величину деформации щупом. Щуп 0,2 мм не должен проходить.

Рисунок 4.4 - Проверка горизонтальных деформаций балки заднего моста с помощью угольника по наружной поверхности фланца А.70172.

После выполнения всех правок тщательно промываю балку, магнитную пробку очищаю, устанавливаю на место и проверяю:

— качество сварных швов и герметичность балки;

— чистоту внутри балки (отсутствие заусенцев, стружки и остатков масла) и чистоту сапуна балки.

После этого балку крашу снаружи для предохранения от коррозии.

4.2 Проверка технического состояния полуоси

Проверяю техническое состояние деталей, входящих в комплект полуоси, и удостоверяюсь в том, что:

— шарикоподшипник не изношен и не поврежден; если осевой зазор в нем превышает 0,7 мм, произвожу замену подшипника;

— запорное кольцо и подшипник не получили никакого смещения относительно первоначальной посадки; если внутреннее кольцо подшипника проворачивается относительно посадочного пояска полуоси, запорное кольцо заменяю;

— пластина крепления подшипника и маслоотражатель не имеют повреждений;

— полуось не деформирована и посадочные поверхности не повреждены; биение полуоси, замеренное в центрах на шейке под сальник, не должно превышать 0,08 мм.

4.3 Проверка контакта рабочей поверхности зубьев шестерен главной передачи

Для окончательной проверки на стенде качества зацепления шестерен главной передачи:

— устанавливаю отрегулированный редуктор на стенд и произвожу смазку рабочих поверхностей зубьев ведомой шестерни тонким слоем свинцовой окиси;

— запускаю стенд; рычагами стенда притормаживаю вращение установленных полуосей, чтобы под нагрузкой на поверхностях зубьев ведомой шестерни остались следы контакта с зубьями ведущей шестерни;

— изменяю направление вращения стенда и, притормаживая, получаю следы контакта на другой стороне зубьев ведомой шестерни, что соответствует движению автомобиля назад.

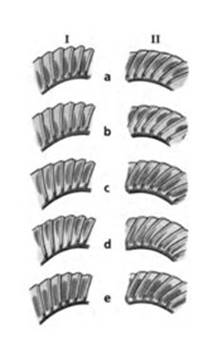

Рисунок 4.5 - Расположение пятна контакта в зацеплении шестерен главной передачи: I — сторона переднего хода; II — сторона заднего хода; а и в — неправильный контакт в зацеплении шестерен: отодвиньте ведущую шестерню от ведомой, уменьшив толщину регулировочного кольца; c и d — неправильный контакт: передвиньте ведущую шестерню к ведомой, увеличив толщину регулировочного кольца; е – правильный контакт в зацеплении шестерен.

Зацепление считается нормальным, если на обеих сторонах зубьев ведомой шестерни пятно контакта будет равномерно расположено ближе к узкому торцу зуба, занимая две трети его длины и не выходя на вершину и основание зуба.

Случаи неправильного расхождения пятна контакта на рабочей поверхности зуба указаны на рисунке 4.5 (а, в, с, d). Для регулировки правильного положения ведущей шестерни с заменой кольца необходима разборка узла.

4.4 Проверка технического состояния заднего тормозного механизма

Внимательно проверяю, нет ли на колодках повреждений или деформаций. Проверяю упругость стяжных пружин как верхних, так и нижних; при необходимости заменяю их новыми. Пружины не должны иметь остаточных деформаций при растяжении усилием 343 Н (35 кгс) нижних пружин и 411 Н (42 кгс) — верхних. Проверяю чистоту накладок, если обнаружены грязь или следы смазки, накладки тщательно очищаю металлической щеткой и промываю уайт-спиритом, кроме того, проверяю, нет ли утечки смазки или масла внутри барабана; неисправности устраняю. Колодки заменяю новыми, если толщина накладок стала менее 1,5–2 мм.

Тормозные барабаны. Визуально проверяю состояние тормозных барабанов. Если на рабочей поверхности имеются глубокие риски или чрезмерная овальность, необходимо провести расточку барабанов на станке. Затем на токарном станке абразивными мелкозернистыми брусками прошлифовать барабаны. Это увеличивает долговечность накладок и улучшает равномерность и эффективность торможения.

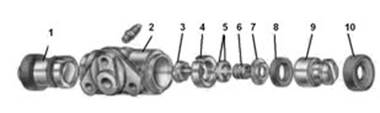

Рисунок 4.6 - Детали колесного цилиндра: 1 — поршень в сборе; 2 — корпус цилиндра; 3 — упорный винт; 4 — упорное кольцо; 5 — сухари; 6 — пружина; 7 — опорная чашка; 8 — уплотнитель; 9 — поршень; 10 — защитный колпачок.

Колесные цилиндры. Необходимо проверить чистоту рабочих поверхностей цилиндра, поршней и упорных колец. Поверхности должны быть совершенно гладкими, без шероховатостей, чтобы не происходило утечки жидкости и преждевременного износа уплотнителей и поршней. Дефекты на зеркале цилиндра устраняю притиркой или шлифовкой. Однако увеличение внутреннего диаметра цилиндра не допускается.

Проверяю состояние упорного винта 3 (рис. 4.6), пружины 6, опорной чашки 7 и сухарей 5. При необходимости произвожу замену поврежденных деталей новыми. Также необходима замена уплотнителей 8 новыми. Проверяю состояние защитных колпачков 10 и при необходимости заменяю их.

5. Разработка технологического процесса сборки заднего моста автомобиля ВАЗ – 2107

Сборка заднего моста автомобиля ВАЗ – 2107 производится в порядке обратном разборке, но при условии выполнения работ по регулировке отдельных деталей.

5.1 Установка и регулировка ведущей шестерни

Правильное положение ведущей шестерни относительно ведомой обеспечивается подбором толщины регулировочного кольца, устанавливаемого между упорным торцом ведущей шестерни и внутренним кольцом заднего подшипника. Подбирать регулировочное кольцо необходимо с помощью оправки А.70184 и приспособления А.95690 с индикатором. Операции провожу в следующем порядке.

Рисунок 5.1 - Установка с помощью оправки наружного кольца заднего подшипника ведущей шестерни: 1 — оправка А.70171.

Закрепив картер редуктора на стенде, запрессовываю в гнезда картера наружные кольца переднего и заднего подшипников ведущей шестерни, используя для этого оправки: для переднего подшипника — А.70185, а для заднего — А.70171 (рис. 5.1).

Рисунок 5.2 - Определение толщины регулировочного кольца ведущей шестерни: 1 — индикатор; 2 — приспособление А.95690; 3 — задний подшипник ведущей шестерни; 4 — оправка А.70184.

На оправке А.70184, имитирующей ведущую шестерню, устанавливаю с помощью оправки А.70152 внутреннее кольцо заднего подшипника и вставляю оправку в горловину картера редуктора (рис. 5.2).

Устанавливаю внутреннее кольцо переднего подшипника, фланец ведущей шестерни и, проворачивая оправку для правильной установки роликов подшипников, затягиваю гайку моментом 7,8–9,8 Н·м (0,8–1 кгс·м). Закрепляю приспособление А.95690 на торце оправки 4 и настраиваю индикатор, имеющий деления 0,01 мм, на нулевое положение, установив его ножку на тот же торец оправки А.70184. Затем передвигаю индикатор 1 так, чтобы его ножка встала на посадочную поверхность подшипника коробки дифференциала.

Поворачивая налево и направо оправку 4 с индикатором, устанавливаю ее в такое положение, в котором стрелка индикатора отмечает минимальное значение "а1" (рис. 5.3) и записываю его. Повторяю эту операцию на посадочной поверхности второго подшипника и определяю значение "а2".

Рисунок 5.3 - Схема снятия замеров для определения толщины регулировочного кольца ведущей шестерни: 1 — оправка А.70184; 2 — приспособление А.95690 с индикатором; а1 и а2 – расстояние от торца оправки до шеек подшипников дифференциала.

Определяю толщину "S" регулировочного кольца ведущей шестерни, которая является алгебраической разностью величин "а" и "b":

S = a - b,

где а — среднее арифметическое расстояние от торцов оправки 1 (рис. 5.3) до шеек подшипников дифференциала

а = ( а1 + а2 ) / 2,

b — отклонение ведущей шестерни от номинального положения, переведенного в мм. Величина отклонения маркируется на ведущей шестерне (рис. 5.4) в сотых долях миллиметра со знаком плюс или минус.

При определении толщины регулировочного кольца учитываю знак величины "b" и ее единицу измерения.

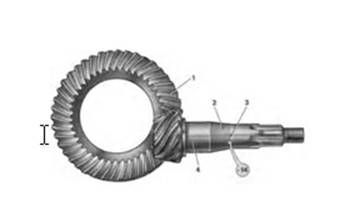

Рисунок 5.4 - Шестерни главной передачи: 1 — ведомая шестерня; 2 — порядковый номер; 3 — поправка в сотых долях миллиметра к номинальному положению; 4 — ведущая шестерня.

Надеваю на ведущую шестерню регулировочное кольцо нужной толщины и напрессовываю оправкой А.70152 (рис. 5.5) внутреннее кольцо заднего подшипника, снятое с оправки А.70184. Надеваю распорную втулку.

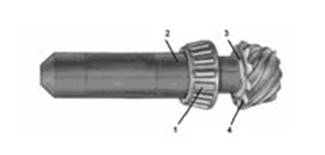

Рисунок 5.5 - Установка внутреннего кольца заднего подшипника на ведущую шестерню: 1 — внутреннее кольцо заднего роликоподшипника; 2 — оправка А.70152; 3 — регулировочное кольцо; 4 — ведущая шестерня.

Вставляю ведущую шестерню в картер редуктора и устанавливаю на нее внутреннее кольцо переднего подшипника, маслоотражатель, сальник, фланец ведущей шестерни и шайбу.

Наворачиваю на конец шестерни гайку и, застопорив фланец ведущей шестерни, затягиваю ее.

5.2 Установка коробки дифференциала

Устанавливаю в картере предварительно собранную коробку дифференциала вместе с наружными кольцами подшипников.

Устанавливаю две регулировочные гайки 4 (рис. 5.6) так, чтобы они соприкасались с кольцами подшипников. Устанавливаю крышки подшипников и затягиваю болты крепления динамометрическим ключом.

Предварительный натяг подшипников коробки дифференциала и регулировка бокового зазора в зацеплении шестерен главной передачи. Эти операции выполняют одновременно при помощи приспособления А.95688/R и ключа А.55085. Закрепляю на картере редуктора приспособление (рис. 5.6) винтами 1 и 6, ввернув их в отверстия под болты крепления стопорных пластин регулировочных гаек.

Рисунок 5.6 - Проверка предварительного натяга подшипников коробки дифференциала приспособлением А.95688/R: 1 — винт крепления; 2 — ключ А.55085; 3 — ведомая шестерня; 4 — регулировочная гайка; 5 — промежуточный рычаг; 6 — винт крепления; 7 — кронштейн индикатора; 8 — винт затягивания кронштейна; 9 — индикатор для проверки предварительного натяга подшипников коробки дифференциала.

По направляющей приспособления произвожу смещение кронштейна 7 до соприкосновения рычага 5 с наружной боковой поверхностью крышки и затягиваю винт 8. Ослабляю винты 1 и 3 (рис. 5.7), и устанавливаю кронштейн 4 так, чтобы ножка индикатора 2 опиралась на боковую поверхность зуба ведомой шестерни у края зуба, затем затягиваю винты 1 и 3. Поворачивая регулировочные гайки, предварительно регулирую боковой зазор между зубьями ведущей и ведомой шестерен в пределах 0,08– 0,13 мм. Зазор проверяю по индикатору 2 при покачивании шестерни 6. При этом подшипники не должны иметь предварительного натяга. Регулировочные гайки должны находиться только в соприкосновении с подшипниками, в противном случае нарушается правильность измерения предварительного натяга.

Рисунок 5.7 - Проверка бокового зазора в зацеплении шестерен главной передачи приспособлением А.95688/R: 1 — винт затягивания кронштейна; 2 — индикатор для проверки бокового зазора в зацеплении ведущей и ведомой шестерен; 3 — винт крепления стержня индикатора; 4 — кронштейн индикатора; 5 — винт крепления; 6 — ведомая шестерня.

Последовательно и равномерно затягиваю две регулировочные гайки подшипников, при этом крышки подшипников дифференциала расходятся и, следовательно, увеличивается расстояние "D" (рис. 5.8). Это расхождение отмечает индикатор 9 (рис. 5.6), на ножку которого действует рычаг 5. Гайки для регулировки подшипников коробки дифференциала затягиваю до увеличения расстояния "D" (рис. 5.8) на 0,14–0,18 мм. Установив точный предварительный натяг подшипников коробки дифференциала, окончательно проверяю боковой зазор в зацеплении шестерен главной передачи, который не должен измениться. Если зазор в зацеплении шестерен больше 0,08–0,13 мм, то приближаю ведомую шестерню к ведущей или отодвигаю, если зазор меньше. Чтобы сохранить установленный предварительный натяг подшипников, перемещаю ведомую шестерню, подтягивая одну из регулировочных гаек подшипников и ослабляя другую на тот же самый угол.

Рисунок 5.8 - Схема для проверки предварительного натяга подшипников коробки дифференциала: D — расстояние между двумя крышками подшипников дифференциала; 1, 2 — регулировочные гайки.

Для точного выполнения этой операции необходимо следить за индикатором 9 (рис. 5.6), который показывает величину ранее установленного предварительного натяга подшипников. После затягивания одной из гаек показание индикатора изменится, так как увеличится расхождение "D" (рис. 5.8) крышек и предварительный натяг подшипников. Поэтому другую гайку ослабляю до тех пор, пока стрелка индикатора не вернется в первоначальное положение. После перемещения ведомой шестерни, по индикатору 2 (рис. 5.7) проверяю величину бокового зазора. Если зазор не соответствует норме, повторяю регулировку. После проведения всех регулировок снимаю приспособление А.95688/R, устанавливаю стопорные пластины регулировочных гаек и закрепляю их болтами с пружинными шайбами.

Заключение

В данной курсовой работе была поставлена цель: разработать технологию разборки, дефектации и сборки заднего моста автомобиля ВАЗ – 2107.

Для реализации поставленной задачи мной было рассмотрено устройство и принцип действия заднего моста автомобиля ВАЗ – 2107, также разработаны технологические процессы такие как:

· снятие и установка заднего моста автомобиля ВАЗ – 2107;

· разборка заднего моста автомобиля ВАЗ – 2107;

· дефектация деталей заднего моста автомобиля ВАЗ – 2107.

В пятом разделе были освещены необходимые регулировки, которые стоит выполнить при сборке моста.

В процессе выполнения работы был начерчен сборочный чертеж устройства для снятия полуоси, необходимого в процессе разборки заднего моста.

После выполнения работы была составлена операционная карта, в которой содержится подробное описание работ проводимых при разборке заднего моста автомобиля ВАЗ – 2107.

Библиографический список

1. Росс Твег. Ремонт трансмиссии и ходовой части «Жигулей» (модели 2101, 2102, 2103, 2104, 2105, 2106, 2107). Практ. пособ. – М.: - ЗАО КЖИ «За рулем», 2002. – 160с., ил.

2. Ремонт автомобилей: учебник для автотранспортных техникумов / Румянцев С.И., Боднев А.Г., Бойко Н.Г. и др.; под ред. С.И. Румянцева. - 2-е изд., перераб. И доп.-М:Транспорт, 1988.-327с.: ил.,табл.

3. ВАЗ – 2107, -21047 с двигателями 1,5 1,5I 1,6. Иллюстрированное руководство. – М.: ООО «Книжное издательство «За рулем», 2005. – 256 с.: ил. – (Серия «Своими силами»).

4. Автомобили: Теория и конструкция автомобиля и двигателя: Учебник для студ. Учреждений сред. Проф. Образования/ В. К. Вахламов, М. Г. Шатров; под ред. А. А. Юрчевского. – М.: Издательский центр «Академия», 2003. – 816 с.
