Реферат: Исследование работы нефтепровода при отключении 1 из НПС

ФЕДЕРАЛЬНОЕ АГЕНСТВО ПО ОБРАЗОВАНИЮ РФ

Государственное образовательное учреждение высшего профессионального образования

Филиал Российского государственного университета нефти и газа имени И.М.Губкина в г.Оренбурге

ЭКСПЛУАТАЦИЯ НЕФТЕПРОВОДОВ

Курсовой проект: Исследование работы нефтепровода при отключении 1 из НПС

Выполнил: студент ТПз 24-08

Гаврилов И.В.

Проверил: преподаватель Владимирова И.В.

Оренбург 2011г.

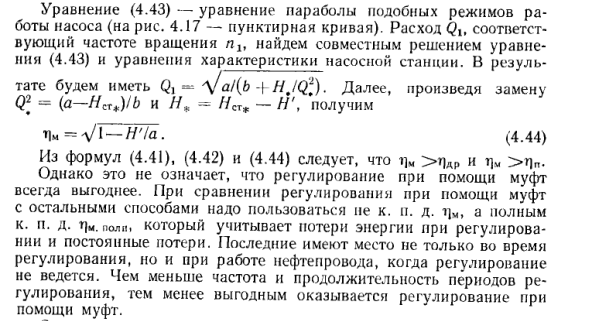

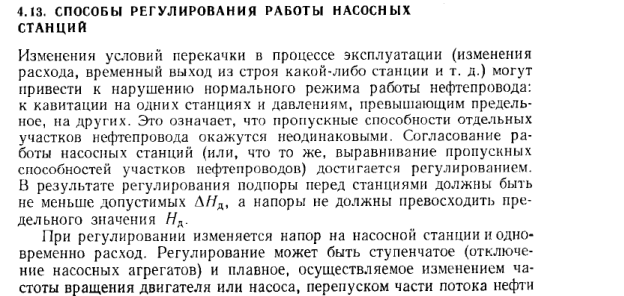

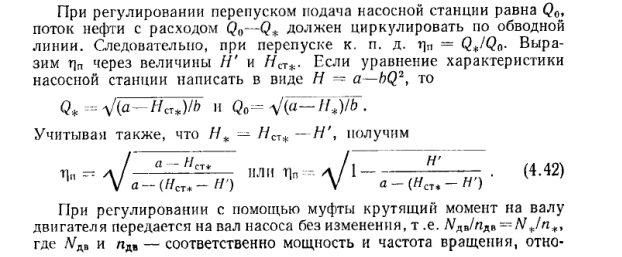

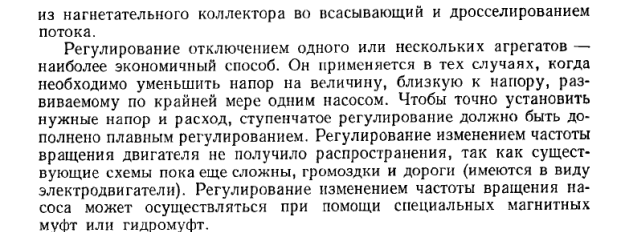

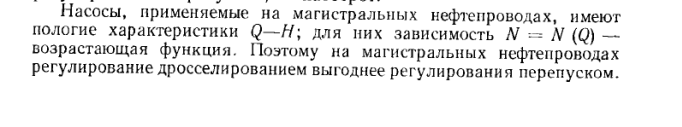

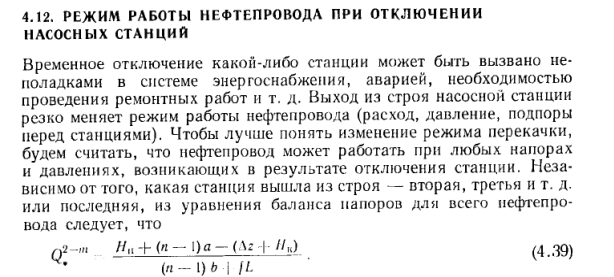

Решение:

Q_час = 6000000 (т / год) / 0,86490641 (т/м ³) / 350 дней / 24 час = 825,853186 м ³ / час

Q_с = 825,853186 (м ³ / час) / 3600 = 0,22940366 м ³ / c.

На основании полученного расхода и таблице № 4 «Техническая характеристика насосов» выбираем магистральный насос типа HM (спиральный) марки HM 1250 - 260. Данный насос имеет следующие технические характеристики:

1) подача – 0,347 м ³ / с;

2) напор - 260 м;

3) дополнительный кавитационный запас - 20 м;

4) КПД - 80 %;

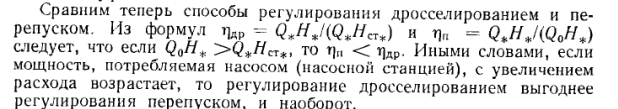

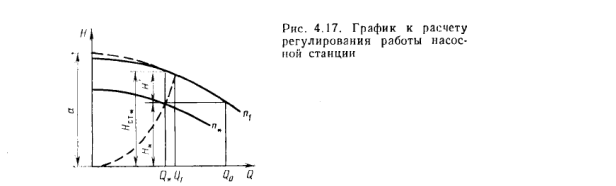

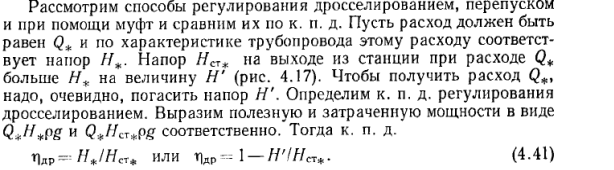

По графику определяем напор при заданном расходе = 288 м

В качестве подпорного насоса выбираем насос типа 14 НДсН, со следующими техническими характеристиками:

1) подача - 0,222-0,333 м ³ / с;

2) напор – 30-42 м; принимаем – 35м

3) дополнительный кавитационный запас - 5 м;

4) КПД - 87%

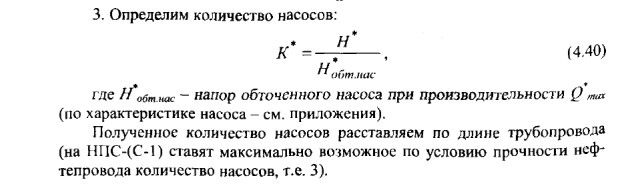

Определяем напор насосной станции по следующей формуле:

H_ст = ΔH + ( 2 ÷ 3 ) * H_нас

где: ΔH - напор подпорного насоса ;

H_нас - напор насоса ;

H_ст = 35 м + 3 * 260 м = 815 м ;

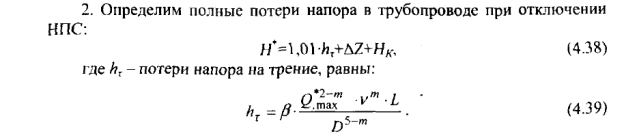

Определяем потери напора в трубопроводе по формуле Лейбензона:

h_τ = β * Q^{2- m} * ν ^m * L / Д _вн ^{5- m} ;

где: β - принимается для данного режима равной 0,0247;

m - принимается равной для данного режима 0,25;

L - длина трубопровода ; 516 км.

Если Д _{1 вн} = 0,414 м и ν ₁ = 0,0000259898 м² / с ;

h_{τ 1} = 0,0247 * 0,22940366м ^{2-0,25 м ³ /} c * 0,0000259898^{0 ,25} м² / с * 516000 м / 0,414 ^5-0,25 м = 0,0247 * 0,076041 * 0,0714 * 516000 / 0,015162 = 4563,90055 м;

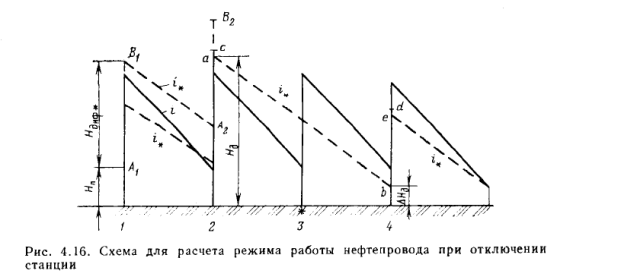

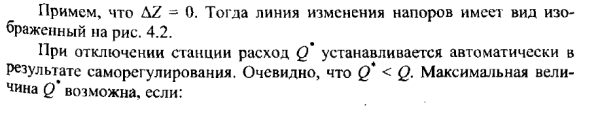

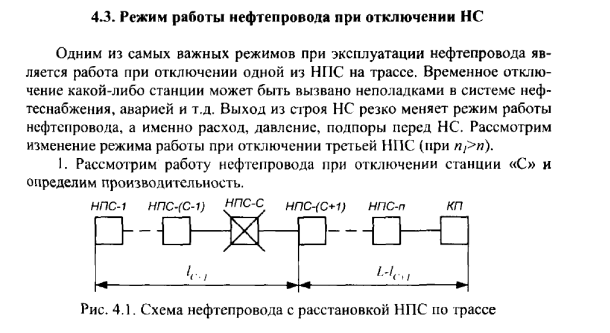

Расстояние между станциями определяем:

L=L_тр / N=516/5=103.2 км

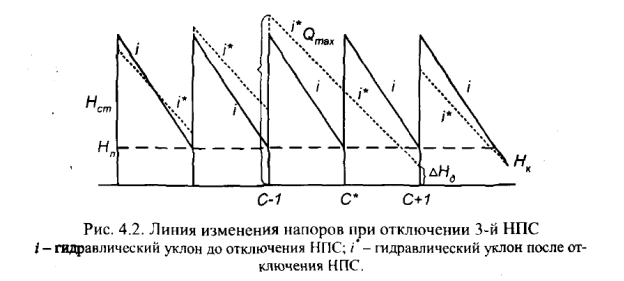

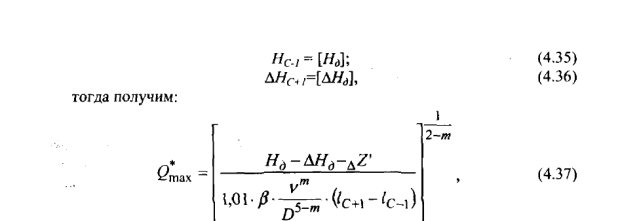

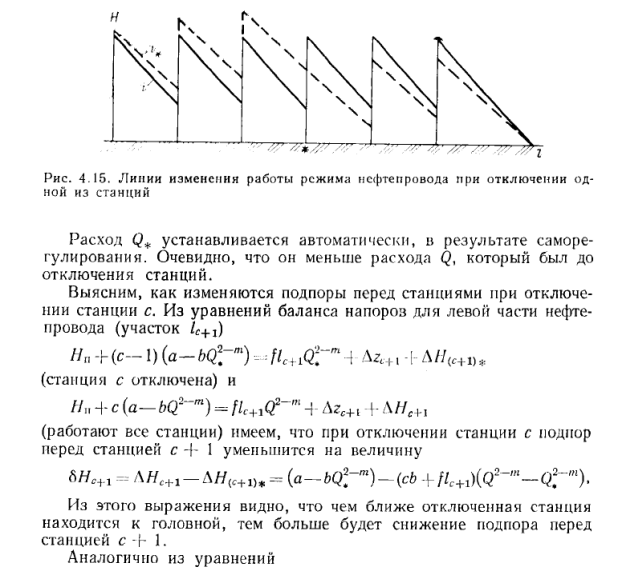

Определяем величину гидравлического уклона по следующей формуле:

I = h _τ / L

Для h _{τ 1} = 4563,90055 м;

I ₁ = 4563,90055 м / 516000м = 0,008845;

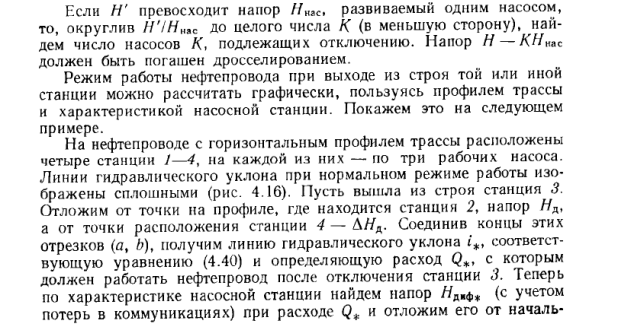

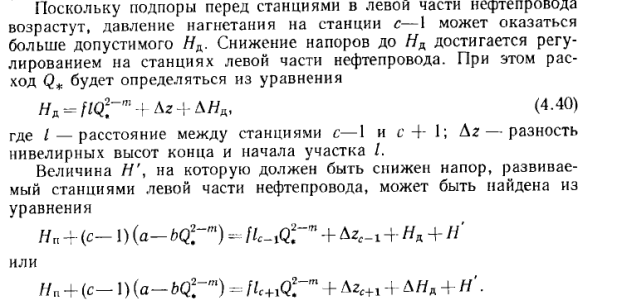

Н_{ст 1} = h _{τ 1} *1,01+30=4639,6м;

∆Н_{ст 2} = Н_{ст 1} -1,01*i*l_1-2 =4639,6-1,01*0,008845*103200м=3717,6 м;

Н_ст2 =∆ Н_ст2 +к₂ *Н_н -h_вн = 3717,6+3*260-35=4462,6м ;

∆ Н_ст4 =4462,6-1,01*0,008845*206400м =2618,7 м;

Н_ст4 =∆ Н_ст4 +к4*Н_н -h_вн =2618,7+3*260-35 =3363,7 м;

∆ Н_ст5 = 3363,7-1,01*0,008845*103200м =2441,7 м;

Н_ст5 =∆ Н_ст5 +к5*Н_н -h_вн =2441,7 м+3*260-35=3186,7 м

∆ Нст6= 3186,7 м - 1,01*0,008845*103200м =2264,7м
