Реферат: Методика контейнеризации грузов

Ц ель работы

Познакомиться с методикой контейнеризации грузов и размещением грузов в крупнотоннажных контейнерах. произвести загрузку в крупнотоннажные контейнеры (20 футовые и 40 футовые) транспортными пакетами и отдельными упаковками. в ходе работы определить самый рациональный способ загрузки контейнеров.

1. О писание работы

С помощью крупнотоннажных контейнеров можно обеспечить сохранность грузов и укрупнение грузовых единиц.

Контейнер – единица транспортного оборудования, внутренний объем которой более одного кубического метра. применяется для неоднократной перевозки различных грузов различными видами транспорта и их временного хранения.

2. Т еоретическая часть

Контейнеры необходимо загружать до полного использования их грузоподъемности или вместимости без превышения грузовместимости. расстояние между дверью и грузом должно быть не менее 200мм, здесь устанавливается крепление или заградительный щит, чтобы исключить надвигание груза на дверь или рассыпание груза.

Погрузку грузов необходимо производить в контейнеры, установленные на площадке либо находящиеся на автомобилях, прицепах, полуприцепов контейнеровозов, сцепленных автотягачами.

При погрузке или разгрузке контейнеров необходимо соблюдать следующие правила:

· До начала погрузки или выгрузки грузов предварительно открытые двери прислоняют к боковым стенкам контейнеров и закрепляют их в этом положении;

· При использовании погрузчиков применяют переходные мостики;

· Для работы внутри контейнеров можно применять универсальные электро- или автопогрузчики (с нейтрализаторами выхлопных газов) грузоподъемностью до 2т с четырьмя передними колесами, чтобы давление на пол не превышало рекомендованного. можно использовать для погрузки и выгрузки грузов с заездом внутрь контейнера электротележки и других тележек с соблюдением необходимых условий;

· Запрещается перемещать любые грузы волоком или кантование на полу контейнера как при погрузке, так и при выгрузке грузов;

· После окончания погрузки грузов дверные створки контейнера должны быть закрыты так, чтобы все четыре рукоятки затворок должны быть закреплены фиксирующими устройствами в горизонтальном положении;

· Пломбирование загруженных контейнеров является обязательным;

· Загрузку контейнеров тарно-штучным грузом необходимо производить преимущественно пакетами, сформированными на поддонах или без них;

· При отсутствии средств пакетирования допускается производить загрузку отдельными местами. пакеты должны быть плотно скреплены обвязками, термоусадочной пленкой или другими средствами, чтобы исключить смещение груза при транспортировке, в том числе и относительно поддонов;

· Для лучшего использования грузоподъемности и вместимости контейнеров предпочтительно применение пакетов с номинальными размерами в плане 1000×1200 мм. размещение пакетов допустимо двумя ярусами в высоту в контейнерах 1а, 1в, 1с при высоте одного пакета не более 1060 мм, а в контейнерах 1аа, 1вв, 1сс высота пакета не должна превышать 1140мм;

· К погрузке допускается масса груза как разность между максимальной массой брутто и собственной массой контейнера (тарой);

З агрузка грузов в контейнеры должна производиться с учетом следующих принципов:

· Грузы в контейнере должны размещаться симметрично относительно его продольной и поперечной оси;

· Высота общего центра масс уложенных грузов для контейнеров 1а, 1в, 1с не должна превышать 1100 мм, а для контейнеров 1аа, 1вв, 1сс – не более 1800мм;

· Нагрузка грузов должна распределяться равномерно на площади пола контейнера;

· Рекомендуется загружать контейнеры однородными грузами;

· При загрузке контейнера неоднородными грузами более тяжелые грузы размещают в средней части контейнера или равномерно по всей площади пола;

· При загрузке контейнеров грузами в различных упаковках, сначала укладывают грузы в более прочной упаковке, а потом в более мягкой.

3. Т ребования к контейнерам

1. Ширина и высота торцевого дверного проема закрытых контейнеров должны быть равны внутренней ширине и высоте контейнера.

2. По требованию заказчика закрытые контейнеры кодов 02 и 04 типоразмеров 1аа, 1а, 1сс и 1c следует выполнять с боковыми дверными проемами шириной 2790 мм и высотой 2076 мм (1а, 1c) или 2200 мм (1аа, 1сс). внутренняя ширина таких контейнеров, а также открытых контейнеров кодов 52 и 53 может быть пределах, согласованных с заказчиком.

3. При наличии у контейнеров типоразмеров уук-5у, уукп-3(5), уук-3(5) и уук-3 боковой двери вместо торцовой ширина и высота дверного проема должны быть равны внутренним длине и высоте этих контейнеров. если такое равенство обеспечить невозможно, то ширина бокового дверного проема у контейнеров всех указанных типоразмеров должны быть не менее 1950 мм, а высота - не менее 2090 мм у контейнеров типоразмеров уук-5у, уук-3(5), уук-3 и не менее 2280 мм - у контейнера типоразмера уукп-3(5).

4. Размеры бокового дверного проема контейнеров типоразмеров уукп-5(6), уукп-5, уук-5(6) и уук-5 устанавливаются транспортными министерствами.

5. Размеры угловых, фитингом и их расположение на крупнотоннажных контейнерах - по гост 20527-82.

6. Размеры и расположение рымных узлов закрытых среднетоннажных контейнеров - по гост 18579-79 и приведенным па черт. 2-5, открытых среднетоннажных - по утвержденной конструкторской документации, автомобильных малотоннажных - по гост 22225-76.

7. При оборудовании угловыми фитингами контейнеров типоразмера уук-5 их расположение

8. Разница между расстояниями, замеренными между центрами отверстий диагонально противоположных угловых фитингов, не должна превышать 5 мм.

9. Ширина и высота открытых снизу вилочных проемов и расстояние между их вертикальными осями у среднетоннажных контейнеров должны быть одинаковыми у контейнеров всех типоразмеров и соответственно составлять 300, 100 и 950 мм.

4. М аркировка контейнеров

1. На каждом контейнере должны быть нанесены:

· наименование министерства, объединения, товарный знак предприятия-изготовителя;

· типоразмер контейнера;

· заводской номер;

· месяц и год изготовления;

· клеймо отк и обозначение настоящего стандарта;

2. В правом верхнем углу левой боковой стороны контейнера должна быть прикреплена табличка по гост 12971-67, содержащая:

· на левой створке двери в левом верхнем углу: страна-изготовитель, эмблема и сокращенное наименование организации-владельца;

· в левом нижнем углу: масса брутто, т; собственная масса (тара), кг; внутренний объем, м³ ;

· По требованию потребителя на правой створке двери в правом верхнем углу, а также на задней стенке снаружи и внутри контейнера и на крыше должен быть нанесен инвентарный номер;

3. Способ нанесения надписей на фирменной табличке выбирается предприятием-изготовителем.

4. Шрифт надписей должен выполняться по гост 26.020-80.

5. Свойства краски для нанесения маркировки должны быть аналогичны применяемой для окраски контейнеров.

6. Цвет маркировки должен резко выделяться на окрашенной поверхности контейнера.

7. Размеры букв, цифр и знаков маркировки должны соответствовать утвержденным чертежам.

Пример нанесении маркировки на контейнер представлен на рисунке 2.

Рис.2. Маркировка грузового контейнера

5. И сходные данные

Размеры двадцатифутового контейнера 5867х2330х2197 мм.

Размеры сорокафутового контейнера 11998х2330х2197 мм.

Размеры упаковки 600х400х300 мм.

Масса перевозимого груза 600 т.

Плотность перевозимого груза 0,5 т/м³ .

Размеры евро поддона, мм: 1200×800×150 мм;

Размеры производственного поддона, мм: 1200×1000×150 мм;

6. Ф ормирование транспортного пакета

Для перевозки груза в контейнерах сначала сформируем из отдельных упаковок транспортные пакеты, а затем разметим их в двадцатифутовых и сорокафутовых контейнерах.

На основании полученных данных сформируем транспортный пакет из отдельных упаковок груза с использованием поддона. размеры поддона выбираем в соответствии с гост 9078-84 «поддоны плоские. общие технические условия». на рисунке 2 изображен выбранный поддон с размерами 1200х800х150 мм.

Рис.2. Размеры поддона

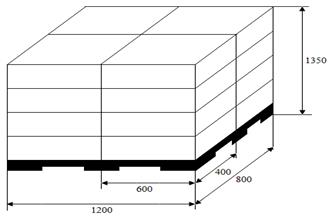

Сформированный транспортный пакет представлен на рисунке 3.

Рис. 3. Сформированный транспортный пакет.

7. Р асчет массы транспортного пакета

Найдем массу транспортного пакета по формуле 1:

, (1)

где,

– масса транспортного пакета, т;

– масса одной упаковки, т;

- количество упаковок в транспортном пакете;

– масса поддона, т.

Массу одной упаковки вычислим по формуле 2:

, (2)

где,

- масса одной упаковки, т;

- плотность груза, т/м³ ;

- объем одной упаковки, м³ .

Объем одной упаковки рассчитаем по формуле 3:

, (3)

где – объем одной упаковки, м³ ;

l – длина одной упаковки, м;

b – ширина одной упаковки, м;

h – высота одной упаковки, м.

Масса транспортного пакета не превышает предельно допустимой нормы 1,8 т для морского транспорта и 1,25 т

8. Р асчет средств скрепления транспортного пакета

В качестве средства скрепления будем использовать стальную ленту. определим толщину и ширину ленты в соответствии с гост 35060-73, т.к. значение массы транспортного пакета превышает 0,5 т, используется лента шириной 20 мм и толщиной 0,5 мм. по углам транспортного пакета под ленту подкладываются шины толщиной 2 мм, со стороной 50 мм. длина шины должна в 3 раза превышать ширину стальной ленты, в данном случае длина шины 60 мм. скрепленный транспортный пакет изображен на рисунке 4.

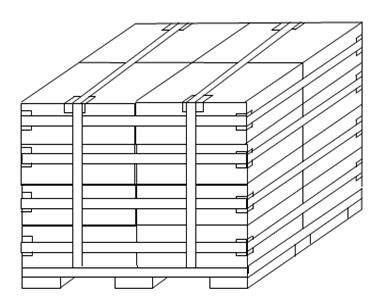

Рис. 4. Транспортный пакет, скрепленный стальной лентой.

9. Р азмещение транспортных пакетов в контейнерах

Рассчитаем количество транспортных пакетов в двадцатифутовом контейнере по формуле 4.

(4)

Где, - количество транспортных пакетов в контейнере;

– оператор;

- длина контейнера, мм;

- длина транспортного пакета, мм;

- ширина контейнера, мм;

- ширина транспортного пакета, мм;

- высота контейнера, мм;

– высота транспортного пакета, мм.

Но данный способ размещения транспортных пакетов не оптимален, т.к. остается неиспользованное пространство и грузовместимость контейнера используется не полностью. поэтому разместим на каждый транспортный пакет по два ряда из четырех упаковок.

Определим количество отдельных упаковок груза, содержащихся в контейнере по формуле 5.

, (5)

где - количество упаковок в контейнере,

- количество транспортных пакетов в контейнере,

- количество упаковок в одном транспортном пакете,

- количество дополнительных упаковок.

Рассчитаем количество транспортных пакетов в сорокафутовом контейнере по формуле (10).

т.к. высота контейнеров одинакова, можно сделать вывод, что размещение только 18 транспортных пакетов будет также неоптимальным, поэтому как и в случае с двадцатифутовым контейнером добавил на каждый транспортный пакет два ряда по четыре упаковки

Определим количество отдельных упаковок груза, содержащихся в контейнере по формуле 11.

Грузы в контейнеры должны размещаться грузоотправителем таким образом, чтобы исключалась возможность перемещения их внутри контейнера. не допускается давление груза на двери контейнера. поэтому при укладке груза необходимо между ним и дверью оставлять свободное пространство в 3…5 см. прибивать грузы или приспособления для их крепления гвоздями или скобами к полу контейнера запрещается. Крепление грузов в контейнере достигается установкой опорных брусков, цепей, ограничительных щитов, распорных рамок из досок и пр.

10. Р асчет количества контейнеров

Рассчитаем необходимое количество двадцатифутовых контейнеров для перевозки всего груза по формуле 6.

, (6)

где - количество контейнеров;

- масса всего перевозимого груза, т;

– масса груза в одном контейнере, т.

Массу груза в одном контейнере определим по формуле 8.

(7)

где – масса груза в одном контейнере, т;

- масса одной упаковки, т;

- количество упаковок в контейнере.

Необходимое количество сорокафутовых контейнеров для перевозки всего груза найдем по формуле 7.

11. О пределение коэффициентов загрузки контейнеров

Определим коэффициент использования объема для двадцатифутового контейнера по формуле 8.

, (8)

где - коэффициент использования объема;

- объем груза, м³ ;

- объем контейнера, м³ .

Объем всего груза найдем по формуле 9.

, (9)

где - объем груза, м³ ;

- объем одной упаковки, м³ ;

- количество упаковок в одном контейнере.

м³ ,

Определим коэффициент использования объема для сорокафутового контейнера по формуле 9.

м³ ,

Рассчитаем коэффициент использования грузоподъемности для двадцатифутового контейнера по формуле 10.

, (10)

где - коэффициент использования грузоподъемности;

- масса груза в контейнере, т;

- грузоподъемность контейнера, т.

Грузоподъемность контейнера определим по формуле 11.

, (11)

где - грузоподъемность контейнера, т;

- масса брутто контейнера, т;

- масса контейнера, т.

Коэффициент использования грузоподъемности для сорокафутового контейнера найдем по формуле 11.

Коэффициент тары рассчитывается по формуле 13. найдем его для двадцатифутового контейнера.

(12)

где - коэффициент тары;

- масса контейнера, т;

- грузоподъемность контейнера, т.

Найдем этот коэффициент для сорокафутового контейнера по формуле 13.

Вывод

Выполняя данную работу, знакомишься с методикой контейнеризации грузов и размещением грузов в крупнотоннажных контейнерах. для лучшего использования грузоподъемности и вместимости контейнеров при пакетной перевозке рекомендуется преимущественное использование поддонов с размерами 1200×1000 мм. наибольшее количество упаковок получается размещением упаковок длинной стороной по длинной стороне поддона. использование 40-футового контейнера является наиболее приемлемым для данной перевозки, так как коэффициент использования грузоподъемности является наиболее высоким.
