ЛАБОРАТОРНАЯ РАБОТА №3

ИЗУЧЕНИЕ УСТРОЙСТВА КАРДАННОЙ ПЕРЕДАЧИ

Цель работы: изучить назначение, устройство, кинематические зависимости карданных шарниров, изучить понятие критической часты вращения карданного вала. Карданные механизмы (карданы) представляют собой устройства, которые способны передавать вращающий момент или вращательное движение от одного вала к другому при фиксированных или переменных углах пересечения их осей. По кинематике карданные шарниры делят на шарниры неравных (асинхронные), равных (синхронные) частот вращения и карданные механизмы работающие на частотах вращения близких к постоянной.

Кинематические зависимости карданных шарниров неравных угловых скоростей

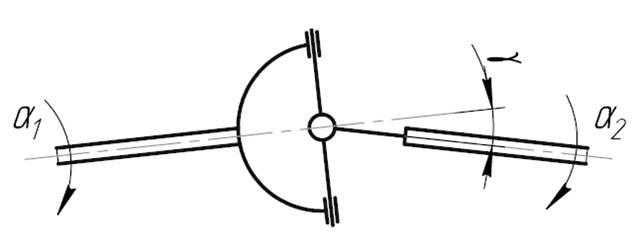

Рисунок 1 – Схема карданного шарнира.

Зависимость между углами поворота ведущего и ведомого валов имеет следующий вид:

tg𝛼₂ = tg𝛼₁ cos, (1.1)

где − угол между ведущим и ведомым валами;

𝛼₁ − угол поворота ведущей вилки относительно положения, при котором она перпендикулярна к плоскости, образуемой углом шарнира;

𝛼₂ − угол поворота ведомой вилки относительно плоскости образуемой углом шарнира;

Отношение частот вращения ведущей и ведомой вилки равно:

, (1.2)

Амплитуда колебаний угла поворота возникающих при вращении карданного шарнира, работающего при некотором угле:

A = arctg( (1.3)

Для обеспечения одинаковых частот вращения ведущего вала , и вала агрегата , который приводится карданной передачей, применяют передачи с парным числом шарниров. При использовании парного числа шарниров вал агрегата будет вращаться с той же частотой, что и ведущий вал.

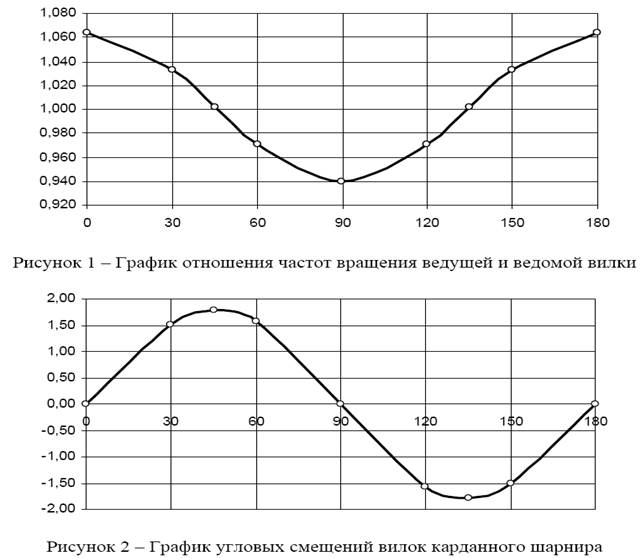

Результаты расчетов угла поворота и отношения частот вращения ведомого вала в зависимости от угла поворота ведущей вилки приведены в таблице 1

Таблица 1 - Результаты расчетов для угла = 20°

𝛼₁	𝛼₂	𝛼₂ - 𝛼₁
0	0,00	0,00	1,064
30	28,48	1,52	1,033
45	43,22	1,78	1,002
60	58,43	1,57	0,971
90	90,00	0,00	0,940
120	121,57	-1,57	0,971
135	136,78	-1,78	1,002
150	151,52	-1,52	1,033
180	180,00	0,00	1,064

Амплитуда колебаний угла поворота:

A = arctg( = 1,78°

Критическая частота вращения

Валы, вращаясь с определенными частотами, могут стать динамически неустойчивыми. В результате чего могут появится колебания настолько большой амплитуды, что произойдет поломка вала. Критическая частота вращения совпадает с частотой собственных колебаний неуравновешенного вала.

При критической частоте вращения может произойти самовозбуждение колебаний и прогиб увеличится на столько, что демпфирования будет уже недостаточно.

Для круглого трубчатого вала можно пользоваться следующей формулой

(Е=204 ГПа, плотность материала 7780 кг/м3):

nкр = 1,185 * 108 (1.4)
