Дипломная работа: Автомобильные дороги

Введение

Автомобильные дороги представляют собой комплекс сооружений, предназначенных для круглосуточного беспрепятственного пропуска транспортных средств с расчетными скоростями и нагрузками в любой период года при любых погодно-климатических условиях.

Для анализа работы дорог, своевременного назначения и проведения ремонтных мероприятий, обеспечения оптимального финансирования организаций, занимающихся содержанием и ремонтом, оценивают состояние автомобильных дорог и сооружений на них. Оценку выполняют по результатам проведения диагностики.

Диагностика автомобильных дорог и дорожных сооружений - это обследование, сбор и анализ информации о параметрах, характеристиках и условиях работы, для прогнозирования возможных нарушений функционирования автодорог.

Диагностика и оценка состояния дороги проводятся систематически через определённые промежутки времени на протяжении срока службы дороги и дорожных сооружений.

Состав и объём работ по диагностике транспортно-эксплуатационного состояния зависит от вида и периодичности обследования дорог. Результаты диагностики вводят в автоматизированный банк дорожных данных АБДД, который находится в управлении сетью автомобильных дорог.

АБДД работает в трёх режимах: режим пользователя, оператора и администратора. По результатам диагностики и оценки состояния дороги выявляют участки дорог не отвечающие нормативным требованиям по транспортно-эксплуатационному состоянию и руководствуясь «Классификацией работ по ремонту и содержанию дорог общего пользования» определяют виды и состав основных работ и мероприятия по содержанию ремонту и реконструкции с целью повышения транспортно эксплуатационного состояния дорог.

ОПРЕДЕЛЕНИЕ ФАКТИЧЕСКОЙ И ТРЕБУЕМОЙ КАТЕГОРИИ АВТОМОБИЛЬНОЙ ДОРОГИ

Прежде чем приступить к оценке состояния автомобильной дороги необходимо определить её категорию. От точности определения категории дороги будет зависеть правильность назначения работ по содержанию, ремонту или реконструкции. При определении следует рассматривать фактическую, требуемую и проектную категории автодороги.

Фактическую категорию дороги определяют путем сравнения, измеренных в результате обследования, геометрических параметров (ширина основной укрепленной поверхности, продольные уклоны, радиусы кривых в плане) с нормативными. В равнинной местности за критерий определения фактической категории дороги принимают ширину проезжей части или ширину основной укрепленной поверхности. В пересеченной, кроме ширины проезжей части или основной укрепленной поверхности, рассматриваются продольные уклоны. В горной местности, кроме вышеуказанных факторов, необходимо учитывать радиусы кривых в плане.

Фактическая и требуемая категория дороги определяется в соответствии с «Правилами диагностики и оценки состояния, автомобильных дорог» ОДН218.0.006-2002 по нижеследующей методике.

Фактические категории дорог II-Vтехнических категорий по ширине проезжей части или по ширине основной укреплённой поверхности принимают в зависимости от их фактических размеров.

В горной местности фактическую категорию дороги определяют по соответствию нормативным требованиям ширины проезжей части, продольных уклонов и радиусов, кривых в плане.

При определении фактической категории дороги в пересечённой и горной местности допускается не учитывать наличие отдельных участков с продольными уклонами больше или с радиусами кривых в плане меньше нормативных для категории дороги, установленной по ширине проезжей части.

Требуемую категорию дороги на момент обследования определяют на основании данных о фактической годовой среднесуточной интенсивности движения, полученной в год обследования. Допускается с целью определения требуемой категории дороги использовать данные об интенсивности движения за предыдущий год.

На основании данных задания определяем ширину проезжей части, основной укрепленной поверхности и краевых укрепленных полос. Результаты заносим в таблицу.

В случае, когда проезжая часть и краевые укрепленные полосы или проезжая часть и укрепленные обочины имеют один тип покрытия, и между этими элементами нет четко видимых различий, ширину краевых укреплённых полос или укрепленных обочин условно принимают по формуле:

, м

Где:

а_у - ширина краевой укрепленной полосы или укрепленной обочины, имеющая одинаковый с проезжей частью типпокрытия, м;

B_t - обшая ширина укрепленной поверхности, имеющая один тип покрытия, м;

В_п - ширина проезжей части, соответствующая данной категории дороги, определенной в зависимости от ширины основной укрепленной поверхности

Ведомость замеров ширины проезжей части

Ведомость интенсивности и состава движения

Ведомость определения ширины краевых укрепительных полос с учетом интенсивности движения

Адрес начала микро-участка, км +...	Категория дороги	Ширина проезжей части (Г), м	Ширина основной укреплённой поверхности(Г), м	Тип покрытия	Ширина краевых укрепленных полос , м
слева	справа
0	II	7,5	8,1	а/б	0,3	0,3
400	II	7,5	8,7	а/б	0,6	0,6
800	II	7,5	8,2	а/б	0,35	0,35
1600	II	7,5	9	а/б	0,75	0,75
1900	II	7,5	9,5	а/б	1	1
2300	II	7,5	9,1	а/б	0,8	0,8
2800	II	7,5	9,4	а/б	0,95	0,95

Ведомость характеристики обочин

ОЦЕНКА ТРАНСПОРТНО-ЭКСПЛУАТАЦИОННОГО СОСТОЯНИЯ АВТОМОБИЛЬНЫХ ДОРОГ

Значение коэффициента обеспеченности расчётной скорости

Основным условием комплексной оценки транспортно-эксплуатационного состояния дороги является соблюдение всех нормативных требований к параметрам и характеристикам автодороги, которые приняты за её потребительские свойства.

К ним относятся: обеспеченная скорость, непрерывность, удобство и безопасность движения, пропускная способность, осевая нагрузка, общая масса и габариты транспортных средств, установленные для соответствующих категорий дорог.

Оценку потребительских свойств дороги выполняют применительно к осенне-весеннему периоду года, когда покрытие имеет влажную или мокрую поверхность и все достоинства и недостатки дороги проявляются наиболее полно. Такой период по условиям безопасности движения транспортных средств можно принимать за расчётный.

Конечным результатом оценки является обобщенный показатель качества и состояния дороги (), включающий в себя комплексный показатель транспортно-эксплуатационного состояния дороги (), показатель инженерного оборудования и обустройства () показатель уровня эксплуатационного содержания ():

Данные показатели приняты за критерий оценки качества и состояния дороги.

- коэффициент, учитывающий влияние вида и ширины укрепления на фактически используемую для движения ширину основной укреплённой поверхности (коэффициент используемой ширины основной укреплённой поверхности), принимают по таблице.

Полученные значения заносим в таблицу.

Ведомость результатов определения

Адрес начала микро-учас­тка, м	Ширина основной укрепленной поверхности	Ширина краевой укрепленной полосы	Категория дороги	Радиус кривой в плане	Коэффициент	Ширина фактически используемой для движения
0	8,1	0,3	II	0,98	7,35	0,84
400	8,7	0,6	II	0,98	7,35	0,84
800	8,2	0,35	II	0,98	7,35	0,84
1600	9	0,75	II	850	0,98	7,35	0,84
1900	9,5	1	II	1	7,5	0,88
2300	9,1	0,8	II	0,98	7,35	0,84
2800	9,4	0,95	II	0,98	7,35	0,84

Определение частного показателя , учитывающего ширину и состояние обочин

Одним из факторов, оказывающих влияние на скорость движения, является состояние обочин, вид и ширина укрепления.

В общем случае в состав обочины входят краевая укрепленная полоса, укреплённая полоса для остановки автомобилей и прибровочная полоса.

За характерные по ширине обочин принимают отрезки дороги с их одинаковой шириной. Если ширина правой и левой обочин разная, в расчет принимают меньшую.

Если обочина имеет несколько видов укреплений, в том числе сочетание

укреплённых и неукреплённых полос, значения КРС2 определяют как

средневзвешенную величину для данных типов укрепления:

Где:

-ширина полосы обочины с различным типом укрепления, м;

-величина коэффициента обеспеченности расчетной скорости для данного типа укрепления полосы, принятая из предположения, что этот тип укрепления распространяется на всю ширину обочины;

– общая (нормативная) ширина обочины /12/, м;

- количество типов укреплений на обочине.

Частный коэффициент КРС 2 определяют по величине ширины обочины и типу укрепления. В случае когда на всей ширине обочины устроен один тип укрепления, значение КРС 2 принимаем по табл.

Адрес участка	Тип укрепления	Ширина укрепления, м		Тип укрепления	Ширина укрепления, м		Тип укреп-ления	Ширина укрепления, м		КРС2 итоговое
0	аб	0,3	0,30	щеб	0,9	0,66	н/у	0,7	0,39	0,50

Они позволяют провести сравнительный анализ фактических показателей потребительских свойств дороги с нормативными и определить величину возможного отклонения.

В неблагоприятных погодных условиях осенне-весеннего периода года допускается снижение требований к показателю транспортно-эксплуатационного состояния дороги (КП_д ) но не более чем на 25 %. Эти значения принимают за предельно допустимые (КП_п ). Фактические значения КП_д могут колебаться от 0,17 до 1,25 и более.

Нормативным считается такое состояние дороги, при котором её параметры и характеристики обеспечивают значения комплексного показателя транспортно-эксплуатационного состояния не ниже нормативного ( ) в течение всего осенне-весеннего периода.

Допустимым, но требующим улучшения и повышения уровня содержания считается такое состояние дороги, при котором её параметры и характеристики обеспечивают значение комплексного показателя транспортно-эксплуатационного состояния в осенне-весенний период ниже нормативного, но не ниже предельно допустимого (КП_п >КП_д > КП_п ).

Показатель инженерного оборудования и обустройства принимают за нормативный Б_об = 1если соблюдены все требования действующих стандартов и нормативных документов к его размещению на автомобильной дороге, качеству изготовления и содержания. К основным элементам инженерного оборудования и обустройства дорог относят: дорожные знаки, ограждения, разметку, примыкания, пересечения автомобильных дорог с автомобильными и железными дорогами, автобусные остановки и площадки отдыха, тротуары и пешеходные дорожки в населённых пунктах, освещение. Фактические значения величины К_э могут колебаться от 0,9 до 1,0.

За нормативную величину показателя уровня эксплуатационного содержания принимают К_э ⁼ 1,0, который обеспечивается средним уровнем содержания. Фактические значения величины К_э могут колебаться от 0,9 до 1,1.

В зависимости от целей и задач оценки она может быть выполнена как по обобщённому показателю качества и состояния, так и раздельно по комплексному показателю транспортно-эксплуатационного состояния (КП_д ), показателю инженерного оборудования и обустройства (К_ОБ ) или по показателю уровня эксплуатационного содержания (К_э ).

Оценка потребительских свойств дороги по комплексному показателю транспортно-эксплуатационного состояния

Для оценки влияния отдельных параметров и характеристик дорог, на комплексной показатель транспортно-эксплуатационного состояния (КП_д ) определяют частные коэффициенты обеспеченности расчетной скорости на каждом характерном участке.

Значение итогового коэффициента обеспеченности расчётной скорости на каждом участке для осенне-весеннего расчётного по условиям движения периода года принимают равным наименьшему из всех частных коэффициентов на этом участке:

Для получения итогового значения коэффициента обеспеченности расчетной скорости определяют частные коэффициенты, учитывающие ширину основной укреплённой поверхности (укреплённой поверхности) и ширину габарита моста КРС1; ширину и состояние обочин КРС2; интенсивность и состав движения КРСЗ; продольные уклоны и видимость поверхности дороги КРС4; радиусы кривых в плане и уклон виража КРС5; продольную ровность покрытия КРС6; коэффициент сцепления колеса с покрытием КРС7, состояние и прочность дорожной одежды КРС8; ровность в поперечном направлении (глубину колеи) КРС9; безопасность движения KPCI 0.

Определение частного показателя КРС1, учитывающего ширину основной укреплённой поверхности и габарит моста

Частный коэффициент КРС определяют исходя из ширины проезжей части и краевых укреплённых полос, которые вместе составляют ширину основной укреплённой поверхности B ₁ , с учётом влияния в осенне-весенний периоды года укрепления обочин на фактически используемую для движения ширину этой поверхности В_1Ф .

При наличии краевых укреплённых полос

При отсутствии краевых укреплённых полос.

.

На мостах, путепроводах, эстакадах

Где:

В_п - ширина проезжей части, м;

а_у - ширина краевой укрепленной полосы, м;

Г- габарит моста, путепровода, м

h ₆ - высота бордюра, м

Определение частного показателя К_РС3 , учитывающего интенсивность и состав движения

Частный коэффициент К_РС3 определяют для совместного учета влияния ширины чистой фактически используемой для движения проезжей части, интенсивности и состава движения на скорость транспортного потока:

К_РСЗ = К_РС1 - ΔК_РС

Где:

ΔК_РС - это снижающий коэффициент обеспеченности расчётной скорости под влиянием интенсивности и состава движения. Результаты вычислений сводим в таблицу.

Ведомость результатов определения К_РСЗ

Определение частного показателя К_РС4 учитывающего продольные уклоны и видимость поверхности дороги

Влияние продольного уклона оценивается для зимнего и весенне-осеннего периодов. Оно характеризуется коэффициентами сопротивления качению и сцепления.

Различают три расчетных схемы оценки влияния продольного уклона:

а) возможная скорость на подъеме по динамическим характеристикам автомобилей;

б) возможная скорость на подъеме по соотношению сил сцепления и сопротивления движению;

в) допустимая скорость на спуске по условиям безопасности в зависимости от видимости поверхности дороги и коэффициента сцепления/2/.

Частный коэффициент К_РС4 определяют по величине продольного уклона для расчётного состояния поверхности дороги в весенне-осенний период года и фактического расстояния видимости поверхности дороги при движении на подъём (табл. 3.13) /1/ и на спуск (табл. 3.14) /1/. При этом между точками перелома продольного профиля допускается принимать величину уклона постоянной без учета его смягчения на вертикальных кривых.

Частный коэффициент К_РС4 принимают для мокрого чистого покрытия на участках, где ширина укреплённой обочины из асфальтобетона, цементобетона или из материалов, обработанных вяжущими, вместе с краевой укреплённой полосой составляет 1,5 м и более. На других участках значения К_РС4 принимают для мокрого загрязнённого покрытия.

Полученные значения коэффициентов расчётных скоростей при движении на подъём и на спуск заносят в таблицу, где
определяется окончательная величина К_РС4 по наименьшей величине из полученных значений коэффициентов расчётных скоростей.

Ведомость результатов определения К_РС4

Определение частного показателя К_РС5 учитывающего радиусы кривых в плане и уклон виража

Частный коэффициент К_РС5 определяют по величине радиуса кривой в плане и уклона виража по таблице для расчётного состояния поверхности дороги в весеннее-осенний период года, которое принимают с учётом типа и ширины укрепления обочин.

Длину участка кривой в плане включают длину круговой и переходных кривых. Полученные данные сводим в таблицу, при этом учитываем зону влияния кривой в плане по 50 м в обе стороны при радиусе кривой R< 400 м.

Ведомость результатов определения К_РС5

Определение частного показателя К_РС6 , учитывающего продольную ровность покрытия

Влияние ровности на максимальную скорость определяют по предварительно измеренным значениям неровностей на рассматриваемом участке.

Частный коэффициент К_РС6 определяют по величине суммы неровностей покрытия проезжей части (табл.3.19) /1/ для каждой полосы движения. В расчёт принимают худший из показателей ровности для различных полос на данном участке.

Полученные результаты заносим в таблицу.

Ведомость результатов определения К_РС6

Определение частного показателя К_РС7 учитывающего коэффициент сцепления колеса с покрытием

На сцепные качества покрытия наибольшее влияние оказывает шероховатость, которая может быть микро- и макрошероховатой.

Частный коэффициент К_РС7 определяют по измеренной величине коэффициента сцепления, при расстоянии видимости поверхности дороги, равном нормативному для данной категории дороги. В расчёт принимают наиболее низкий из коэффициентов сцепления по полосам
движения на данном участке.

Полученные результаты заносим в таблицу.

Ведомость результатов определения К_рс7

Определение частного показателя К_РС8 , учитывающего состояние и прочность дорожной одежды

Для рассмотрения влияния прочностных характеристик дорожных конструкций на расчётную скорость движения определяют частный коэффициент К_РС8 . Его рассматривают только на тех участках, где визуально установлено наличие трещин, келейности, просадок или проломов, а коэффициент обеспеченности расчётной скорости по ровности меньше нор­мативного для данной категории дороги (К_РС6 < КП_Н ).

Величину частного показателя К_РС8 определяют по формуле

Где

р_ср -средневзвешенный показатель, учитывающий состояние покрытия и прочность дорожной одежды на однотипном участке:

.

l_i -протяжённость частных микроучастков i-м с практически одинаковым состоянием дорожной одежды;

n-количество частных микроучастков в составе однотипного участка.

;

;

.

На каждом однотипном участке в камеральных условиях вычисляют средне-взвешенный балл Б_ср :

Где:

Б_i – соответствующий балл;

l_i - протяжённость частных микроучастков i с практически одинаковым состоянием дорожной одежды в баллах;

n-количество частных микроучастков в составе однотипного участка.

По величине среднего балла устанавливают целесообразность проведения оценки прочности дорожной одежды и детальных обследований состояния дорожной конструкции на соответствующих однотипных участках для дорог:

Для I, т.к Б_ср ≤3,5

Для II, т.к Б_ср ≤3,0

Для III и IV, т.к Б_ср ≤2,5

;

;

На участках, где по результатам визуальных наблюдений установлена необходимость детального обследования, выполняют инструментальную оценку прочности дорожных одежд. При невозможности проведения инструментальной оценки фактический модуль упругости Е_ф можно определить:

Е_ф =Е_общ ·К_пр

Где

К_пр -коэффициент прочности дорожной конструкции, определяемый по величине среднего балла Б_ср согласно табл.

Е_общ -общий расчётный модуль упругости, устанавливаемый для суммарного расчётного количества приложений нагрузки с момента строительства дорожной одежды или её усиления до момента испытаний, МПа. Для участка км 3 Е_ф =220·0,93=204мПа.

Определяем частный показатель К_рс8 . Полученные результаты сводим в таблицу.

Ведомость результатов определения К_рс8

Для определения фактического прогиба дорожной конструкции (1_Ф ), соответствующего допускаемому проценту деформированной поверхности покрытия, результаты линейных испытаний обрабатывают в следующей последовательности. Прежде всего, для оценки особенностей распределения прогибов на каждом характерном участке назначают величину интер­вала (разряда) распределения исходя из точности испытаний ±5%. Значение середины интервала 5 (мм) вычисляют по формуле:

Где

Δ l -отклонение величины прогиба от среднеарифметического значения, %.

Исходя из точности полевых испытаний величину Δ l назначают равной ±10%, ±20%, ±30% и т.д. в зависимости от реальных значений прогибов на участках, положительные значения принимают для прогибов, превышающих по величине среднеарифметическое значение прогибов на участке, отрицательные - для прогибов, среднеарифметического значения;

1_ср - среднеарифметическое значение прогибов на характерном участке, оределяемое по формуле:

Где

п -количество испытаний на характерном участке;

l_i -прогиб дорожной конструкции, измеренный в процессе линейных испытаний и приведённой к сопоставимому виду, мм.

После распределения результатов испытаний по разрядам строим кумулятивную кривую, по которой решаем вопрос о фактическом прогибе конструкции, соответствующем допускаемому проценту деформированной поверхности покрытия i _ф . Кумулятивную кривую строим в координатах «накопленная частота - середина интервала». При её построении следует усреднять значения накопленных частот смежных интервалов (разрядов).

Для определения фактического значения прогиба ( l _ф ) из точки на оси ординат с допускаемой вероятностью повреждения покрытия () проводят горизонталь до пересечения с кумулятивной кривой. Из точки пересечения опускают вертикаль на ось абсцисс, где находят искомое значение ( l _ф ) . Величину ()определяют по формуле:

= 1-К_н

Где

К_н - расчетный (проектный) или нормативный уровень надежности дорожной одежды;

По величине обратимого прогиба, полученного по результатам линейных испытаний, определяем модуль упругости дорожной
конструкции.

, МПа

Где

Q-нагрузка на колесо используемого автомобиля равная 50 кН;

1_Ф -фактический обратимый прогиб, см.

При проведении линейных испытаний в нерасчётный период года предварительно обработанные результаты приводят к требуемому расчетному состоянию дорожных одежд и земляного полотна. Приведенный фактический модуль упругости конструкции определяют:

Е_фл =Е_фл ·[(1/К_Ө )-1,5· D · K_{r ·} (1- W _фл / W_p )/ H_k ]·К_Д ··К_Т

Ефл - фактический модуль упругости дорожной конструкции характерного участка, полученный по результатам испытаний в нерасчетный период года (формула 2.13), МПа;

К_Ө =l_p / l_o , - температурный коэффициент, равный отношению прогиба (l_p ) при расчётной температуре покрытия (t_P ⁿ ) к прогибу (l_o ) при температуре, соответствующей периоду проведения испытаний

Н_Т - толщина дорожной одежды на контрольной точке, измеренная в шурфе при определении влажности грунта земляного полотна, см;

D -расчётный диаметр отпечатка колеса;

K_r - эмпирический коэффициент, зависящий от вида грунта земляного полотна в месте расположения контрольной точки.;

W _фл -измеренная относительная влажность грунта земляного полотна на контрольной точке в период проведения испытаний, %.;

W_p -относительная расчетная влажность фунта земляного полотна, %;

К_Д · - эмпирический коэффициент, зависящий от состояния покрытия в районе контрольной точки. При наличии сетки трещин Кд=0,90; при отсутствии Кд = /,00;

К - эмпирический коэффициент приведения дорожной конструкции к типичному состоянию. В соответствии с заданием распределяем прогибы, полученные в результате линейных испытаний по интервалам, и находим среднее значение прогибов. Значения сводим в таблицу.

Ведомость результатов линейных испытаний

Результаты линейных испытаний обрабатываем при помощи таблицы.

Ведомость распределения результатов линейных испытаний

Определяем допускаемую вероятность повреждений покрытий через расчётный уровень надёжности дорожных одежд; .

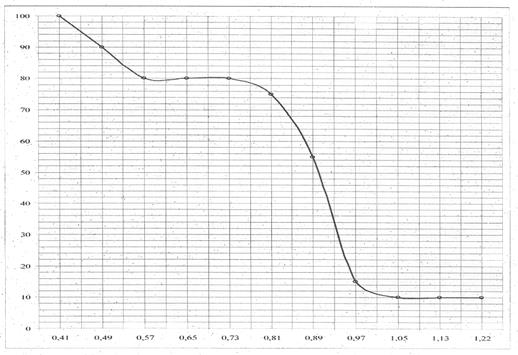

По результатам таблицы строим кумулятивную кривую.

По графику определяем мм.

Параметр	Значение
Допускаемая вероятность повреждений	0,13
Фактический обратимый прогиб, см график , мм	0,98
Нагрузка на колесо автомобиля-испытателя Q, кН	50
Температурный коэффициент КӨ	1
Расчетный диаметр отпечатка колеса D, см	37
Толщина дорожной одежды, Нк, см	80
Эмпирический коэффициент вида грунта Кг	2,15
Измеренная относительная влажность фунта земполотна , %	0,5
Относительная расчетная влажность грунта земполотна , %	0,86
Эмпирический коэффициент состояния покрытия Кд	0,9
Эмпирический коэффициент приведение дорожной конструкции к типичному состоянию, при отношении / = 0,58	1,84

Фактический и расчетный модуль упругости равен:

Фактический модуль упругости на данном участке меньше минимально требуемого для данной технической категории дороги, следовательно, необходимо усиление дорожной конструкции на данном участке автомобильной дороги.

Определение частного показателя КРС9, учитывающего ровность в поперечном направлении (глубину колеи)

Частный показатель КРС9 определяют в зависимости от величины параметров колеи в соответствии с табл. Выполним обработку исходных данных при помощи таблицы.

Ведомость измерения глубины колеи упрощённым способом

Полученные результаты заносим в таблицу.

Ведомость результатов определения КРС9

Определение частного показателя КРС10, учитывающего безопасность движения

Частный коэффициент КРС10 определяют на основе сведений о дорожно-транспортных происшествиях (ДТП) по величине коэффициента относительной аварийности. В качестве характерных по безопасности движения выделяют отрезки дороги длиной по 1 км, на которых за последние 3 года произошли ДТП. Для каждого такого участка вычисляют относительный коэффициент аварийности по формуле

, ДТП / 1 млн.авт.км

Где

ДТП - число дорожно-транспортных происшествий за последние n лет (n =3 года);

N -среднегодовая суточная интенсивность движения, авт./сут.

В порядке исключения при отсутствии сведений за предыдущий период допускается определять величину N по данным о ДТП за последний год.

Значения KPC 10 в зависимости от коэффициента относительной аварийности определяют по табл. Результаты, полученные в процессе анализа участков аварийности, заносим в таблицу и определяем КРС10.

Ведомость результатов определения КРС10

Оценка транспортно-эксплуатационного состояния автомобильной дороги

Полученные результаты оценки состояния участков дороги сводят в таблицу, по которой определяют комплексный показатель транспортно-эксплуатационного состояния дороги.

Оценку транспортно-эксплуатационного состояния всей автомобильной дороги или сети автодорог на момент обследования выполняют по величине комплексного показателя:

Где

- итоговое значение коэффициента обеспеченности расчётной скорости на каждом участке;

-длина участка с итоговым значением , км;

п -число таких участков;

L -общая длина дороги (участка дороги), км.

Сводная ведомость оценки комплексного показателя транспортно-эксплуатационного состояния участка дороги

Исследуемый участок дороги от начала участка и до конца характеризуется частными значениями в соответствии с тем фактическим транспортно-эксплуатационным состоянием, в котором она находится. На всем протяжении исследуемого участка дороги происходит непрерывное плавное изменение ее ТЭС и соответственно частных KPC ( i ). Вкурсовом проекте такое изменение принято изображать ступенчато, исключая «переходные участки», следовательно, в соответствии с основной формулой комплексного показателя ТЭС: = , изменение какого-либо из десяти , приводит к формированию отдельного микроучастка, на котором имеется свой

Это отображено в таблице.

Определяем величину средневзвешенного комплексного показателя транспортно-эксплуатационного состояния всего обследуемого участка дороги:

(300·0,5 + 100·0,5 + 200·0,5 + 200·0,5 + 200·0,48 + 600·0,48 + 300·0,49 + 100·0,65 + 300·0,24 + 500·0,24 + 200·0,24) /(300 + 100 + 200 + 200 + 200 + 600 + 300 + 100 + 300 + 500 + 200) = 0,41

Определение показателя инженерного оборудования и обустройства дороги

При выполнении работ по обследованию автомобильных дорог рассматриваются не только коэффициенты расчётных скоростей, но и расположение, а также состояние инженерного оборудования и обустройства, которые совместно с другими показателями оказывают непосредственное влияние на безопасность, комфортность и удобство движения.

Под дефектностью соответствияпонимают отсутствие, недостаточное количество или несоответствие нормативным требованиям к параметрам, конструкции и размещению элементов инженерного оборудования и обустройства дорог.

Показатель инженерного оборудования и обустройства дороги Ди.о. вычисляют для всей дороги установленной категорий или каждого участка дороги, если дорога состоит из участков разных категорий.

Частный коэффициент Д_д определяют по наличию и соответствию требованиям нормативных документов площадок отдыха, включая видовые площадки, по формуле

-- нормативное расстояние между площадками отдыха, км;.

- фактическое количество площадок отдыха на данной дороге, соответствующих требованиям;

L -длина дороги или участка дороги, км. .

В том случае, когда фактическое количество площадок отдыха, включая видовые площадки, соответствующих предъявляемым требованиям,превышает нормативное, т.е. произведение · >L , принимают значение

Протяженность исследуемого участка дороги, м	Общее количество площадок отдыха, соответствующее требованиям норм	Нормативное расстояние между площадками отдыха, м
700000	5	18000	0,87

Д_м - сумма частных коэффициентов дефектности соответствия элементов инженерного оборудования, функциональное влияние которых распространяется на локальный отрезок дороги

=++++++

-ч астный коэффициент дефектности соответствия, рассматривающий пересечения и примыкания, въезды и переезды;

- частный коэффициент дефектности соответствия автобусных остановок;

- частный коэффициент дефектности соответствия ограждений;

- частный коэффициент дефектности соответствия тротуаров и пешеходных дорожек в населённых пунктах;

- частный коэффициент дефектности соответствия дорожной разметки;

- частный коэффициент дефектности соответствия освещения;

- частный коэффициент дефектности соответствия дорожных знаков.

Частныйкоэффициент определяют по соответствию требованиям параметров пересечений и примыканий автомобильных дорог в одном и разном уровнях, а также пересечений автомобильных дорог с железными дорогами по формуле

=

N - количество пересечений и примыканий, въездов и переездов на данном километре дороги;

N_H -то же, соответствующих требованиям норм.

В их число, учитываемое при оценке, не входят неорганизованные съезды и переезды, а также пересечения с улицами и въездами во дворы в населённых пунктах.

При отсутствии пересечений и примыканий на данном километре дороги принимают значение =0.

;

Частный коэффициент Д_М2 определяют по соответствию требованиям /12, п. 10.8 и 10.9/ параметров автобусных остановок на данном километре дороги. Вычисления проводят аналогично Д_м , по формуле

=

Частный коэффициент определяют по наличию и соответствию требованиям к дорожным ограждениям на каждом километре дороги:

1_Н - требуемая по нормам протяжённость ограждений в одну линию на данном километровом участке дороги, м;

1_Ф - фактическое протяжение ограждений в одну линию, м.

В том случае, когда фактическое протяжение ограждений больше требуемого, а также на участках, где по нормам не требуется установка ограждений, принимают величину =0. .

Частный коэффициент определяют по наличию и соответствию требованиям параметров тротуаров и пешеходных дорожек вдоль дороги в населённых пунктах. Расчёт коэффициента производят так же, как и коэффициента

= 0, т.к. автомобильная дорога проходит вне населённого пункта.

Частный коэффициент определяют по наличию в однорядном исчислении и соответствию утверждённой схеме нанесения дорожной разметки и требованиям

Расчёт коэффициента производят так же, как и коэффициента

Частный коэффициент определяют по соответствию требованиям к размещению и пригодности к работе элементов освещения в однорядном исчислении. Расчёт коэффициента производят так же, как и коэффициента

.

Частный коэффициент определяют по наличию и соответствию утверждённой схеме дислокации дорожных знаков, находящихся в исправном состоянии на каждом километре. При полной комплектации и рабочем состоянии всех дорожных знаков =0. При отклонении по количеству или требуемому состоянию до 10 % дорожных знаков принимают = 0,1; 20 % -0,2 и т.д.

Итоговый коэффициент дефектности соответствия инженерного оборудования и обустройства определяют по результатам обследования дорог по формуле

=

- частный коэффициент дефектности соответствия, учитывающего количество и частоту расположения площадок отдыха и видовых площадок, функциональное влияние которых распространяется на значительную протяженность дороги. Значение вычисляют для всей дороги или для каждого участка данной категории, если дорога состоит из участков разных категорий.

Показатель инженерного оборудования и обустройства определяем для каждого километра дороги.

Ведомость результатов определения К_ОБ

Адрес начала микро-участка, Км +...	Итоговый коэффициент дефектности соответствия	Показатель КОБ
0+000	0,39	0,96
1+000	0,36	0,96
2+000	0,23	0,98

Определение показателя уровня эксплуатационного содержания автомобильной дороги

Значение показателя уровня эксплуатационного содержания К_э вычисляют на основе результатов оценки содержания дороги за последние 9-12 месяцев.

Показатель эксплуатационного содержания дороги К_э находим через средний уровень содержания дороги, определённый в Б.

Показатель транспортно эксплуатационного содержания дороги определяем по таблице.

Определение среднего уровня фактического содержания дороги в баллах, Б

Средневзвешенное значение :

К_обд = (300·0,96 + 100·0,96 + 200·0,96 + 200·0,96 + 200·0,96 + 600·0,96 + 300·0,96 + 100·0,96 + 300·0,98 + 500·0,98 + 200·0,98) / (300 + 100 + 200+ 200 + 200 + 600 + 300 + 100 + 300 + 500 + 200) = 0,97

Средневзвешенное значение Кэ:

Кэд = (300·0,95 + 100·0,95 + 200·0,95 + 200·0,95 + 200·0,95 + 600·1,04 + 300·1,04+ 100·1,04 + 300·0,91 + 500·0,91+ 200·0,91) / (300 + 100 + 200 + 200 + 200 + 600 + 300 + 100 + 300 + 500 + 200) = 0,90,

Из графика видно, что требуется проведение дорожно-ремонтных мероприятий, влекущих за собой повышение значений Крс2, Крс4, Крс5, Крс6, Крс7, Крс8, Крс10 .

Сводные результаты оценки технического уровня и эксплуатационного состояния автомобильной дороги

Величину обобщённого показателя качества и состояния каждого участка дороги определяем по формуле:

Дорога соответствует нормативным требованиям, если К_Д >1.

<1

Следовательно, дорога находится в неудовлетворительном транспортно-эксплуатационном состоянии.

Планирование дорожно-ремонтных работ на основе результатов диагностики

Потребность в ремонте определяют на основании сравнения значений частных коэффициентов обеспеченности расчётной скорости Kp_C ij с нормативными значениями комплексного показателя транспортно-эксплуатационного состояния КП_Н (при оценке показателей технического уровня дороги К_РСЗ , К_РС4 , Kpcs ) и с предельно допустимыми его значениями (при оценке эксплуатационного состояния Дороги К_РС 2, Крс6, Крс7, Kpc 8, Kp с9, Крс10).

В случае когда на участке дороги не удовлетворяют требованиям два или более факторов (К_РС i <КП_Н ), для назначения вида дорожных работ руководствуются специальной таблицей. .

Т.к. проведение дорожно-ремонтных мероприятий соответствующих какому-либо одному показателю Kpc_t (даже наиболее оптимального) не приведет к повышению остальных (косвенно зависимых) показателей Kpc ( i ) до нормативных или допустимых значений, то необходимо проведение всего комплекса дорожных мероприятий по соответствующим Крс i и приведению транспортно-эксплуатационного состояния дороги к нормативному.

Виды дорожно-ремонтных работ в зависимости от частных Kpc ( i )

Из сводной ведомости значения частных коэффициентов Kpc ( i ) видно, какие значения находятся ниже нормативных и предельно-допустимых значений. Один из таких частных коэффициентов - КрсЗ . Исправить его значения до нормативного косвенным путем имеется возможность только через Крс2. Но расчет показал, что ремонт дороги по Крс2 не приводит ни одно из значений КрсЗ на участке к нормативному. Следовательно, будем проводить ремонтные мероприятия непосредствено по Крс 3 . Одновременно с этим отпадает необходимость проведения работ по другим Крс ( i ) - ремонт КрсЗ полностью восстанавливает нормативные значения всех остальных Kpc ( i ).

Ведомость назначенных ремонтных работ

Планирование работ при достаточном объёме финансирования

Придостаточном объёме финансирования в качестве критерия назначения очерёдности работ принимают величину транспортного эффекта на перевозках грузов и пассажиров. Для практических целей используют условный относительный показатель себестоимости, позволяющий оценить приоритеты отдельных видов ремонтных работ, что важно для организации дорожно-ремонтных работ поточным методом. В этом случае в первую очередь подлежат ремонту участки, для которых обеспечивается наибольший эффект Э_Д ;

,

Где

ΔК _pcy - разница в величине коэффициентов обеспеченности расчетной скорости движения на i -ом характерном участке дороги после и до ремонта при рассматриваемом у- ом виде ремонтных работ:

ΔК _pcy =КП_{Д i (после)} -КП_{Д i (до),}

Где

L_i - протяжённость i-ого участка, подлежащего ремонту, км;

п - количество i-ых участков;

N_ci - фактическая интенсивность движения транспортного потока на i-ом участке дороги, авт./сут.

Коэффициенты расчетных скоростей, находящиеся ниже уровня нормативного и предельно допустимого значения выше указанных коэффициентов расчетных скоростей приведены в таблице.

Очерёдность проведения работ при условии достаточного финансирования определяют, используя критерий транспортного эффекта. Так как интенсивность движения на всём рассматриваемом участке равна, то составляющей можно пренебречь.

Расположим намеченные работы а порядке очерёдности выполнения в зависимости от достигнутого эффекта

Очередность выполнения ремонтных работ в зависимости от достигнутого эффекта

Планирование работ при условиях ограниченного финансирования

Выбор видов и очередности работ по ремонту дороги в условиях ограниченного финансирования может быть выполнен по критерию, оценивающему транспортные издержки через прирост комплексного показателя транспортно-эксплуатационного состояния (после и до ремонта) КЦ _i :

Где

ΔK_pciy -определяют по формуле:

- затраты, определяемые для каждого i-oro участка дороги и j-oro вида работ;

N_ci и l_i -соответственно интенсивность транспортного потока (авт./сут.) и длина участков, м.

На основании полученных результатов определяем очерёдность выполнения работ в условиях ограниченного финансирования. Результаты расчётов сводим в таблицу.

Очерёдность выполнения работ в условиях недостаточного финансирования

Затраты на выполнение ремонтных работ сравниваем с выделенными финансовыми ресурсами и определяем их состав в зависимости от установленной очерёдности их проведения (табл. 6.4). Работы, которые в результате ограниченного финансирования невозможно выполнить в текущем году, планируют на следующий год.

Планирование ремонтных работ на основе «индексов соответствия»

Под «индексом соответствия», назначаемым экспертным путем, понимают уровень соответствия состояния участков дорог требованиям безопасности движения в сочетании с соответствием нормативным требованиям сцепных качеств и ровности покрытия, наличия виража и укрепленных обочин на этих участках.

Использование «индекса соответствия» не заменяет экономический критерий, а служит инструментом для анализа результатов диагностики в первую очередь на участках концентрации дорожно-транспортных происшествий, и планирования дорожно-ремонтных работ в условиях недостаточного их финансирования.

При использовании в качестве основного критерия уровня безопасности дорожного движения анализируют фактические данные о ДТП, происшедших за последние три года. Определяют участки концентрации дорожно-транспортных происшествий.

При среднесуточной интенсивности движения свыше 3000 авт./сут. к участкам концентрации ДТП относят участки с коэффициентом относительной аварийности не менее 0,3, на которых за расчётный период произошло дорожно-транспортных происшествий не менее, чем указано в табл.

Если среднесуточная интенсивность движения менее 3000 авт./сут. участки концентрации определяются по минимальной плотности ДТП, которая рассчитывается:

Где

n_i - число ДТП, совершённых на рассматриваемом участке в течение расчетного периода, шт.;

l_i протяжённость рассматриваемого участка, км.

Определяем плотность для каждого километра дороги:

В соответствии с графиком назначения ремонтных мероприятий назначаем очередность ремонта:

Очерёдность выполнения ремонтных работ на основании анализа участков концентрации ДТП

Библиографический список

1. Диагностика автомобильных дорог и назначение ремонтных мероприятий: Учеб.пособие /А. Н. Канищев, О. В. Рябова, А. А. Быкова; Воронеж, гос. арх. - строит, ун-т. - Воронеж, 2004.-106 с.

2. Васильев А.П., Сиденко В.М. Эксплуатация автомобильных дорог и организация дорожного движения. - М. Транспорт, 1990. -304 с.

3. Временное руководство по оценке уровня содержания автомобильных дорог. - М: ГП «Информавтодор», 1997. - 63 с.

4. ГОСТ 10807 - 78. Знаки дорожные. Общие технические условия. -М.: ИПК Изд -во стандартов, 1978. - 164 с.

5. ГОСТ 23457 - 86, Технические средства организации дорожного движения. Правила применения - М.: Транспорт, 1986.- 43 с.

6. ГОСТ Р 50597 -93 . Требования к эксплуатационному состоянию, допустимому по условиям обеспечения безопасности дорожного движения. - М.: Транспорт, 1993. -12 С.

7. ГОСТ 51256 - 99. Технические средства организации дорожного движения. Разметка дорожная. Типы и основные параметры. Общие технические требования. - М.: Транспорт, 1999.-23 с.

8. Методические рекомендации по назначению мероприятий для повышения безопасности движения на участках концентрации дорожно-транспортных происшествий. Росавтодор. - М. 2000.-52с.

9. ОДН 218.1.052-2002. Оценка прочности нежёстких дорожных одежд. - М.: ГП «Информавтодор», 2003. -80 с.

10. ОДН 218.0.006 - 2002. Правила диагностики и оценки состояния автомобильных дорог. - М.: ГП «Информавтодор», 2002.-139 с.

11. ОДМД Рекомендации по выявлению и устранению колей на нежёстких дорожных одеждах. - М.: ГП «Информавтодор», 2002,- 179 с.;

12. СНиП 2.05.02 - 85. Автомобильные дороги. Госстрой СССР. - М.: ЦИТП Госстроя СССР. 1986. - 56 с.

13. Указания по обеспечению безопасности дорожного движения на автомобильных дорогах. ВСН25-86 /МинавтодорРСФСР.-М.: Транспорт, 1988. - 183с.
