Реферат: Автоматизированная информационная система по проверке транспорта на предмет угона

Автоматизированная информационная система по проверке транспорта на предмет угона

Содержание

Содержание 2

Анализ предметной области 3

Цель разработки 3

Функции базы данных 3

Доступ к информации 3

Технические требования 3

Требования к обслуживанию 3

Особые требования 3

Требования к составу и формам запросов к базе данных 3

Формы запросов 4

Перечень автомобилей, находящихся в угоне по выбранному городу 4

Проверка автомобиля на предмет угона по регистрационному знаку 4

Проверка автомобилей на предмет угона по VIN 4

Проверка автомобиля на предмет угона по номеру двигателя 4

Проверка автомобиля на предмет угона по номеру кузова 5

Объекты учета 5

Перечень объектов и их характеристики 5

Поля объектов учета 5

Логическая структура базы данных (концептуальная модель) 6

Реализация базы данных средствами СУБД 6

Построение таблиц в базе данных 6

Схема базы данных 9

Таблицы в режиме ввода/корректировки 9

Создание запросов 11

Запрос Отбор по городу 11

Запрос Отбор по регистрационному номеру 12

Запрос Отбор по VIN 13

Запрос Отбор по номеру двигателя 14

Запрос Отбор по номеру кузова 15

Формы ввода и просмотра информации 15

Форма Справочник Владельцы 15

Форма Автомобили в угоне 16

Форма Отбор по номеру двигателя 17

Форма Отбор по городу регистрации 18

Список используемой литературы 20

Анализ предметной области Цель разработки

Целью разработки настоящей автоматизированной системы является реализация автоматизированной проверки автомобиля на предмет угона.

Функции базы данных

При работе с базой данных необходимо обеспечить:

Оперативный ввод, получение и корректировку информации об автомобилях, числящихся в угоне.

Поиск информации об автомобиле по неполным данным (марке, модели, году выпуска, номеру кузова, VIN)

Отбор автомобилей по маркам

Составление акта криминалистической экспертизы автомобиля на предмет угона.

Доступ к информации

Пользователями базы данных выступают:

Сотрудники отдела криминалистической экспертизы, которые уполномочены вводить и корректировать информацию об угнанных автомобилях (далее СОКЭ)

Прочие сотрудники, уполномоченные проводить проверку автотранспортного средства на предмет угона (далее СПТС). Эти сотрудники не имеют полномочий на ввод и корректировку информации, но имеют возможность ее просмотра и отбора.

Доступ к информации должен осуществляться одновременно с группы персональных компьютеров, объединенных в локальную сеть. Для внесения изменений или проверки информации сотрудникам предоставлены соответствующие права доступа.

Технические требования

Работу с базой данных должны обеспечивать десять серийно выпускаемых персональных компьютеров, объединенных в локальную сеть. В сеть должны входить два сетевых черно-белых лазерных принтера.

Требования к обслуживанию

Информационная система должна обслуживаться одним администратором, в задачи которого входит проверка целостности базы данных, периодическое сохранении архивных копий и восстановление базы данных при необходимости, а также отслеживание состояния вычислительной техники.

Особые требования

В информационной системе должна предусматриваться возможность обмена информацией через глобальную сеть. Пользователи могут получать доступ к аналогичным информационным системам других регионов, а уполномоченные пользователи других регионов должны иметь возможность получить необходимую информацию из систмы.

При доступе у различных пользователей должны быть разделены права на получение информации и внесение изменений в базу данных.

Требования к составу и формам запросов к базе данных

Формы запросов Перечень автомобилей, находящихся в угоне по выбранному городу

Проверка автомобиля на предмет угона по регистрационному знаку

Проверка автомобилей на предмет угона по VIN

Проверка автомобиля на предмет угона по номеру двигателя

Проверка автомобиля на предмет угона по номеру кузова

Объекты учета Перечень объектов и их характеристики

Поля объектов учета

Логическая структура базы данных (концептуальная модель)

Логическая структура базы данных приведена на рис.1.

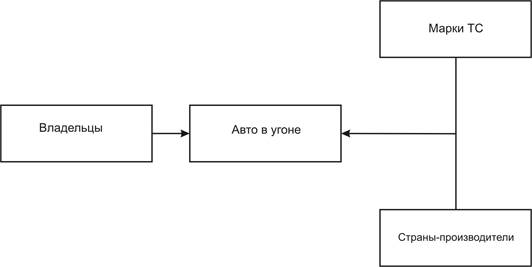

Рисунок 1 Логическая структура базы данных (концептуальная модель)

Реализация базы данных средствами СУБД Построение таблиц в базе данных

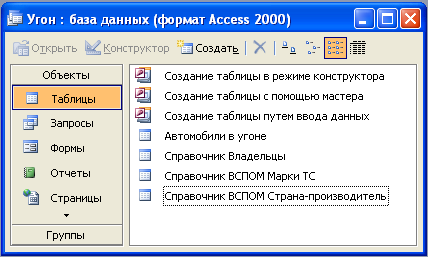

Рисунок 2 Созданные таблицы в базе данных

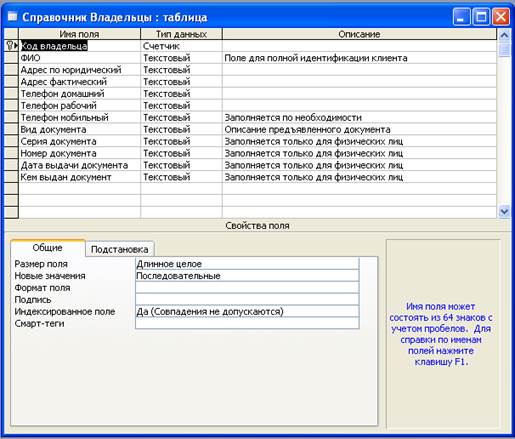

Рисунок 3 Справочник Владельцы в режиме конструктора

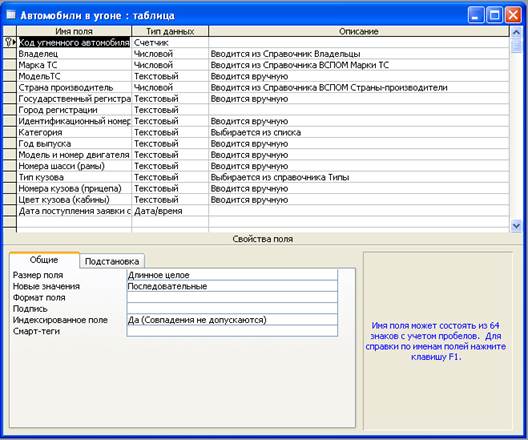

Рисунок 4 Справочник Автомобили в угоне в режиме конструктора

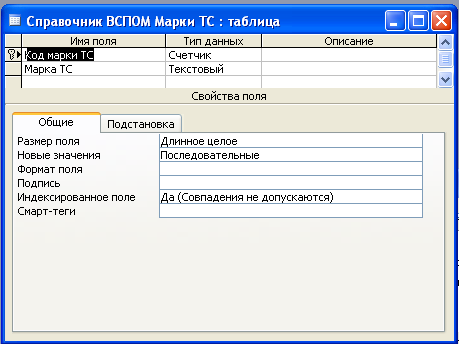

Рисунок 5 Справочник ВСПОМ Марки ТС в режиме конструктора

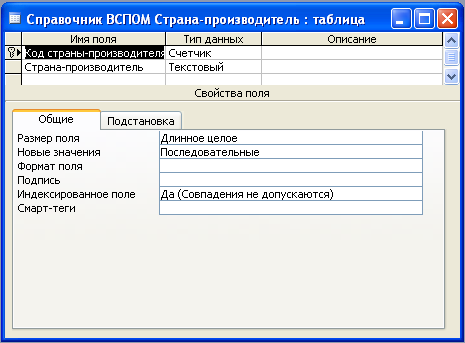

Рисунок 6 Справочник ВСПОМ Страна-производитель в режиме конструктора

Схема базы данных

Рисунок 7 Схема базы данных

Таблицы в режиме ввода/корректировки

Рисунок 8 Справочник Владельцы

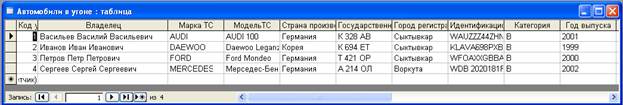

Рисунок 9 Справочник Автомобили в угоне

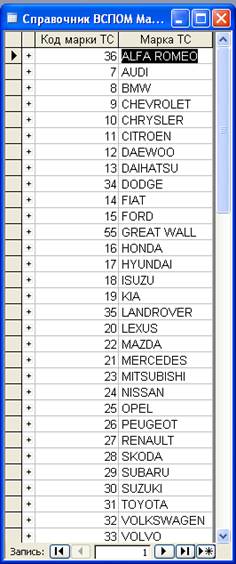

Рисунок 10 Справочник ВСПОМ Марки ТС

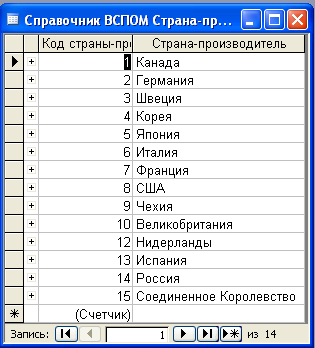

Рисунок 11 Справочник ВСПОМ Страны-производители

Создание запросов Запрос Отбор по городу

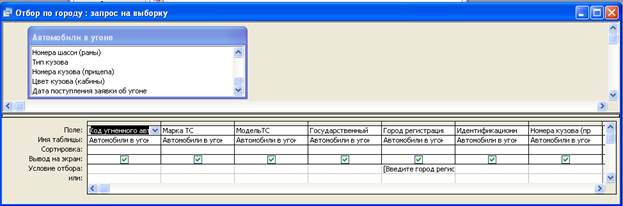

Рисунок 12 Запрос Отбор по городу в режиме конструктора

Результат выполнения запроса по г.Сыктывкару

Запрос Отбор по регистрационному номеру

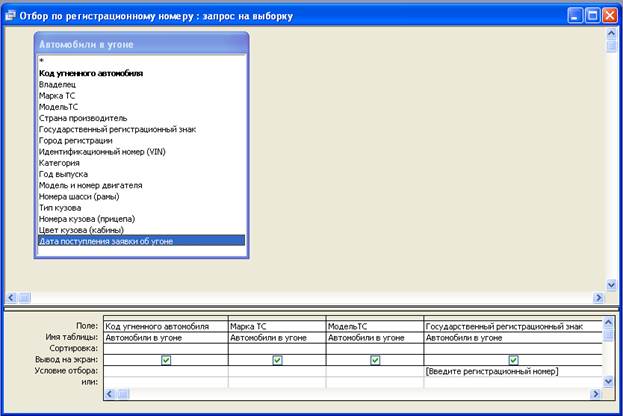

Рисунок 13 Запрос Отбор по регистрационному номеру в режиме конструктора

Результат выполнения запроса по регистрационному номеру К 328 АВ:

Запрос Отбор по VIN

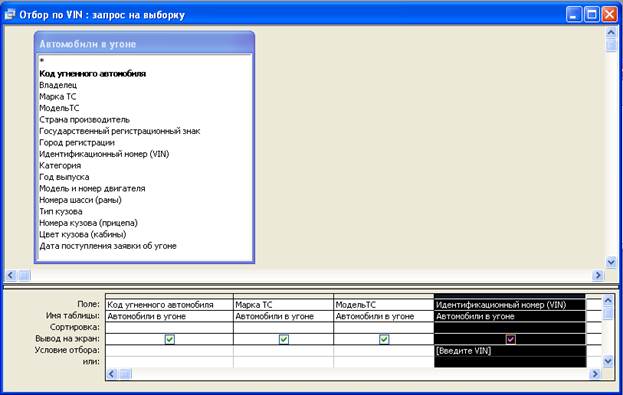

Рисунок 14 Запрос Отбор по VIN в режиме конструктора

Результат выполнения запроса по VIN WDB 2020181F957522:

Запрос Отбор по номеру двигателя

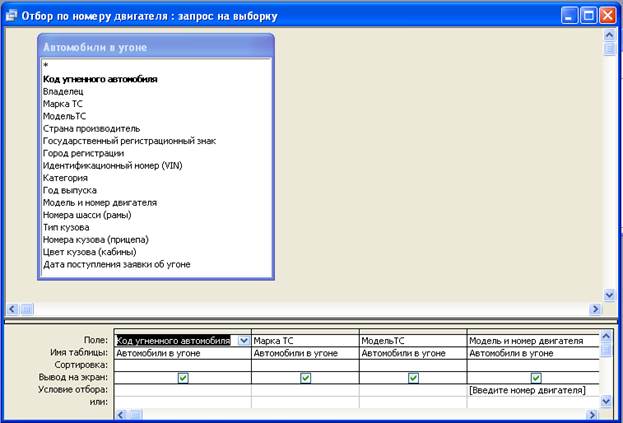

Рисунок 15 Запрос Отбор по номеру двигателя в режиме конструктора

Результат выполнения запроса по номеру двигателя F1852 010692К:

Запрос Отбор по номеру кузова

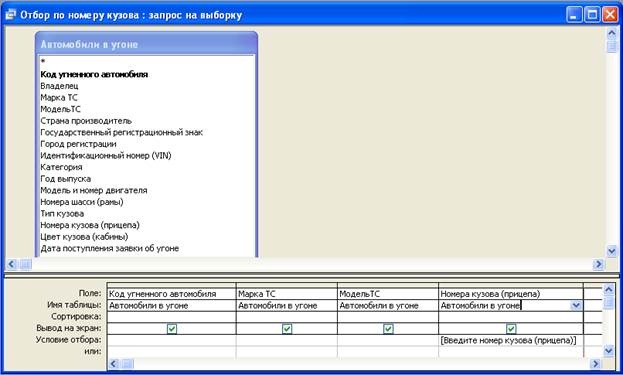

Рисунок 16 Запрос Отбор по номеру кузова в режиме конструктора

Результат выполнения запроса по номеру кузова VJ 66209:

Формы ввода и просмотра информации

Для удобства просмотра ввода или просмотра информации разработаны специальные формы

Форма Справочник Владельцы

Форма позволяет вводить или корректировать информацию о владельце угнанного транспортного средства. Вид формы приведен на рис.17

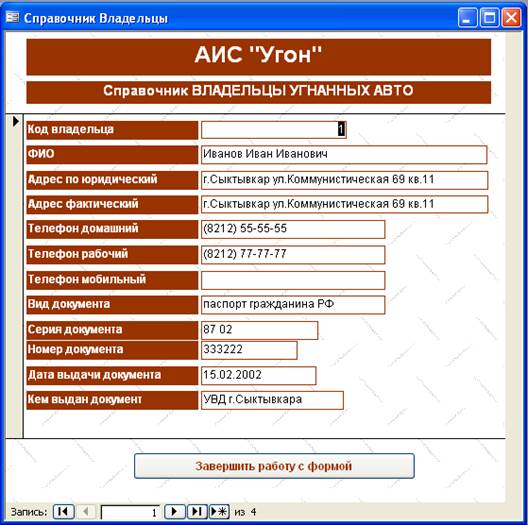

Рисунок 17 Форма Справочник владельцы

Форма Автомобили в угоне

Форма позволяет вводить или просматривать информацию об автомобилях, числящихся в угоне. При этом в форме предусмотрена возможность проверки авто или по регистрационному знаку, или по идентификационному номеру, или по номеру кузова (прицепа).

На рис.18 приведен вид формы с отбором по идентификационном знаку.

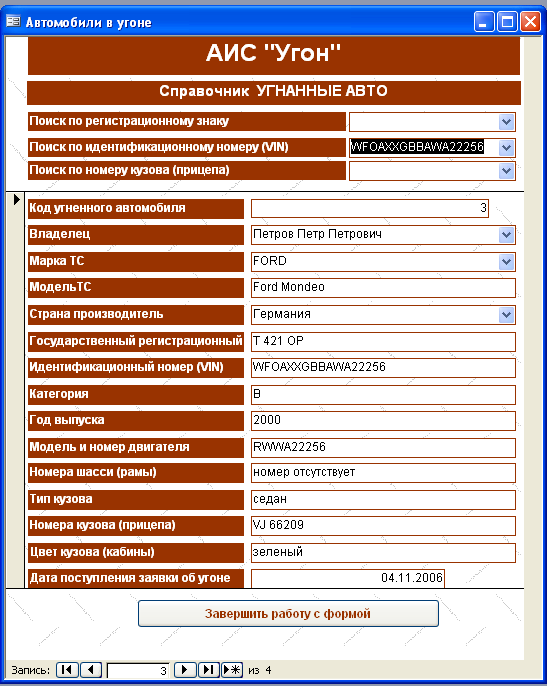

Рисунок 18 Справочник Угнанные авто

Форма Отбор по номеру двигателя

При запуске формы выводится окно вода параметра (рис.19), в которое вводится номер двигателя, по которому ведется отбор.

Рисунок 19 Окно ввода параметра

Форма с результатами отбора по заданному параметру приведена на рис.20.

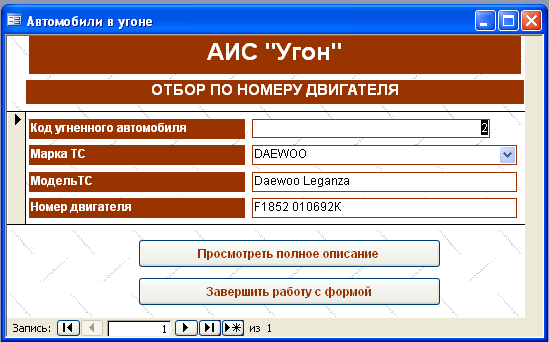

Рисунок 20 Форма Отбор по номеру двигателя

При этом в форме предусмотрена возможность просмотра полного описания угнанного автомобиля. Вывод формы с описанием авто происходит при нажатии кнопки Просмотреть полное описание.

Все остальные формы, за исключением формы Отбор по городу, реализованы аналогичным образом.

Форма Отбор по городу регистрации

При запуске формы также выводится окно ввода параметров (рис.21)

Рисунок 21 Окно ввода параметров для формы Отбор по городу регистрации

При этом форма будет имеет вид, приведенный на рис.22.

Форма организована как ленточная, в отличие от простых форм в предыдущих примерах. Это связано с тем, что каждому знаку госрегистрации, VIN или номеру кузова соответствует только один автомобиль, а по каждому городу может быть несколько автомобилей.

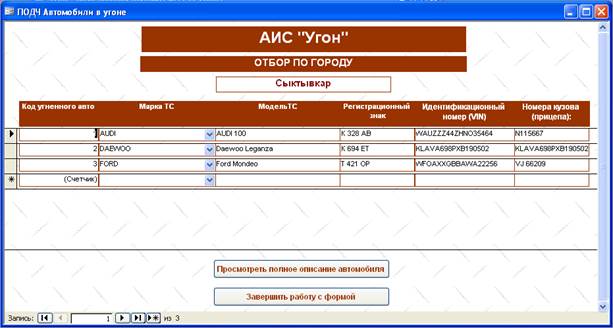

Рисунок 22 Форма Отбор автомобиля по городу регистрации с параметром Сыктывкар
