Книга: Инструкция по газовым баллонам

С БЕНЗИНА - НА ГАЗ

ПОСОБИЕ ВОДИТЕЛЯМ

ПО ОБОРУДОВАНИЮ ЛЕГКОВЫХ АВТОМОБИЛЕЙ ГАЗОБАЛЛОННОЙ АППАРАТУРОЙ

СОДЕРЖАНИЕ

ГАЗОВОЕ ТОПЛИВО

Горючие газы зарекомендовали себя как полноценное мо­торное топливо. Они дают минимальное количество вредных веществ в выхлопе автомобилей. Высокая антидетонационная стойкость газообразных топлив позволяет форсировать двига­тель по степени сжатия (правда, это требует серьезной его переделки). При работе на газовых топливах уменьшается нагарообразование, снижаются ударные нагрузки на цилиндропоршневую группу и износ двигателя.

Однако применение газовых топлив требует и решения некоторых проблем, связанных с физико-химическими свойствами этих топлив. Так, при работе на газообразных топливах снижается мощность двигателя, усложняется система питания и, особенно, хранение топлива на борту автомобиля. Эти не­достатки могут быть либо устранены, либо сведены к минимуму совершенствованием конструкции системы питания двигателя и автомобиля в целом.

Применение газообразных топлив у нас в стране имеет давнюю историю. Еще в 1938 году в НАМИ были созданы и поставлены на производство автомобили ЗИС-21 и ГАЗ-42 на древесных чурках, а также автомобили ЗИС-30 и ГАЗ-44 на сжатом природном газе.

Были разработаны образцы грузовых автомобилей ЗИС и ГАЗ, автобусов ЗИС, легкового автомобиля М-1 и трактора С-60, где в качестве топлива использовался сжиженный неф­тяной газ.

После войны, в 1947-48 годах, начался выпуск ЗИС-156 и ГАЗ-51Б на сжатом природном газе, а в 1952-53 - автомобилей ЗИС-156А и ГАЗ-51Ж на сжиженном нефтяном газе. В 1982 году началась реализация большой государственной программы по созданию парка газобаллонных автомобилей (1 миллион единиц!). Теперь на газовом топливе ездят и автолюбители. Вспомните, десять лет назад такого не было.

Из исторического экскурса понятно, что газовое топливо бывает разным - сжатым и сжиженным. Не одинаков и его состав.

Сразу скажем, что топливо, поступающее по магист­ральным газопроводам в квартиры горожан, - метан. Его часто называют «природным газом». В легковых автомобилях ис­пользуют сжиженный нефтяной газ. Он имеет сложный сос­тав. Его компоненты регламентируются ГОСТ 27578-87. Стан­дарт введен в действие с 1 июля 1988 года и предусматривает две марки газа: зимнюю - ПА (пропан автомобильный) и летнюю - ПБА (пропан-бутан автомобильный). На автомобильные газонаполнительные станции поступает и топливо по ГОСТ 20448-80. Стандарт также предусматривает зимнюю и летнюю марки газа, но более широкие допуски на содержание компонентов, в том числе вредных с точки зрения воздействия на двигатель и топливную аппаратуру (например, серу и ее соединения, непредельные углеводороды и другие).

Свойства компонентов сжиженного газа отличаются от свойств бензина. Из-за этого даже объем «залитого» топлива не совпадает с объемом баллона, в котором оно помещается. Сжиженный нефтяной газ находится в баллоне при давлении, равном давлению его насыщенных паров при данной темпе­ратуре. Оно практически не зависит от количества газа. Неф­тяной газ в сжиженном виде обладает большим коэффи­циентом объемного расширения при изменении температу­ры, поэтому газовые баллоны при заправке следует заправлять не полностью а, оставлять так называемую паровую подушку

Степень заполнения автомобильных газовых баллонов должна быть в пределах 80-85%. Современная автомобильная арматура имеет специальное устройство, автоматически перекрывающее заправочный канал при достижении указанного уровня и прек­ращающее дальнейшую заправку баллона.

При работе двигателя на нефтяном газе максимальные мощ­ность и крутящий момент снижаютсяна 5-7% по-сравнению с работой на бензине. Это происходит из-за уменьшения тепло­ты сгорания единиц объема топливовоздушной смеси и сниже­ния массового наполнения цилиндров топливовоздушной смесью.

Кроме того, газовоздушные смеси сгорают в цилиндре двигателя медленнее, чем бензовоздушные особенно в первой фазе горения. Частично этот недостаток можно компенсировать более ранней установкой угла опережения зажигания (на 4-б градусов по углу поворота коленчатого вала).

Расход газа, выраженный в массовых единицах, практически не отличается от расхода бензина на тех же режимах работы двигателя. Однако, плотность сжиженного нефтяного газа на 25-27% меньше плотности бензина, поэтому объемный расход газа увеличивается соответственно на эту величину.

Перевод двигателя на нефтяной газ позволяет заметно сни­зить выбросы вредных веществ с отработавшими газами. Осо­бенно заметно уменьшение количества окиси углерода. В таблице 1 приведены результаты испытаний автомобиля массой 1150 кг с двигателем рабочим объемом 1500 см³ по стандартному ис­пытательному (ездовому) циклу.

Таблица 1

Результаты испытаний легкового автомобиля на сниженном нефтяном газе и бензине

Сжиженный нефтяной или пропанобутановый газ (СНГ) - полноценное моторное топливо, у которого по сравнению с другими немало преимуществ. Хорошая детонационная стойкость позволяет использовать его для двигателей со степенью сжатия до 12, достигать высоких мощностных и экономических показателей. Возможность хранить СНГ на автомобиле в жид­ком состоянии дает достаточно большую концентрацию теп­ловой энергии в единице объема (только на 30% меньшую, чем у бензина). Теплота сгорания единицы массы СНГ выше, чем бензина, при этом почти не образуется нагара.

Поскольку СНГ не загрязняет и не разжижает масло, по­падая в картер, увеличивается срок его службы до замены. Он не смывает масляную пленку со стенок цилиндра, что также способствует долговечности цилиндропоршневой группы. Газовоздушная смесь сгорает медленнее бензовоздушной, поэтому двигатель работает на ней мягче и менее шумно, ниже ударные нагрузки на его детали. В продуктах сгорания СНГ - меньше токсичных веществ, нет ядовитых соединений свинца, добавляемых в бензин как антидетонатор. Как уже говорилось выше, мощность при работе на СНГ на 5-7% меньше, чем на бензине, поскольку ниже скорость сгорания смесил меньше массовое наполнение цилиндра из-за, подогрева впускной трубы (необходимого приработе на бензине) и других причин. Указанные недостатки можно устранить, создав специальные модификации двигателей только для газа. Однако по многим причинам сегодня практически невозможно отказаться от двухтопливной (газ - бензин) системы питания.

Прежде чем рассмотреть ее особенности, еще раз коснемся некоторых физико-химических свойств топлива. У бутана и пропана они заметно различаются, поэтому изменение соотношения этих газов в СНГ соответственно сказывается на показателях двигателя. Чтобы избежать этого, состав топлива регламентирован ГОСТом 27578-87 «Газы углеводородные сжиженные для автомобильного транспорта. Технические условия». Введенный с 1 июля 1988 года этот стандарт пре­дусматривает две марки газа: зимнюю ПА (пропан автомо­бильный) и летнюю ПБА (пропан-бутан автомобильный). ПА содержит 80-100% пропана, ПБА - 40-60%, остальное - бутан. Допускается незначительное содержание метана и эта­на, не более 6% непредельных углеводородов. Отметим, что давление газа в закрытом объеме зависит не от его количества, а от температуры. Например, при температуре воздуха плюс 10-20 оно лежит в пределах 0,5-0,85 мПА (5-8,5 кгс/см² ). СНГ получают главным образом при перегонке нефти, крекинге, пиролизе нефтепродуктов и т. п. Он образуется и при разделении на фракции нефтяного попутного газа и природных газов. Но этот источник пока используется недостаточно, хотя заключает огромные возможности для увеличения ресурсов моторных топлив.

Устройство газобаллонной аппаратуры

Комплект газобаллонной аппаратуры, выпускаемый Новогрудским заводом газовой аппаратуры - это дополнительное оборудование автомобиля, обеспечивающее работу двигателя на сжиженном нефтяном газе. Возможность полноценной работы на бензине сохраняется. Комплект газовой аппаратуры изображен на рис. 1.

На рис. 2 и 3 приведены принципиальные схемы размеще­ния и установки комплекта аппаратуры на легковом автомобиле.

Сжиженный нефтяной газ (рис. 3) хранится в баллоне 1, наполняемом через газопровод 2 и выносное заправочное уст­ройство 3. Блок аппаратуры 4 и система вентиляции 5 при­креплены к фланцу на обечайке баллона.

От блока арматуры топливо поступает по газопроводу 6 к приборам, установленным в подкапотном пространстве: элек­тромагнитному клапану 7 (газовому), затем по газопроводу 8 к редуктору-испарителю 9, а из него - по трубопроводу 10 в смеситель 11. Для отключения подачи бензина при работе на газовом топливе служит другой электромагнитный клапан 14 (бензиновый} между бензонасосом 12 и карбюратором 13.

Газ необходимо подогреть и испарить; Для этого используют тепло циркулирующей жидкости, поэтому редуктор подключен рукавами 15 к системе охлаждения двигателя. Рукав 16 соединяет полость под крышкой редуктора с корпусом воздушного фильтра, а рукав 17 связывает редуктор с задроссельным пространством (выпускным коллектором двигателя). Положение клапана редуктора зависит от команд блока УГК (управления газовым клапаном) 18. Водитель переводит двигатель с одного вида топлива на другой при. помощи переключателя 19, расположенного в салоне. Он подключен к источнику напряжения (клемма «15» выключателя зажигания) через предохранитель 20.

Газовый баллон с блоком арматуры и системой вентиляции закреплен в багажнике автомобиля(рис. 4). Баллон рассчитан на рабочее давление 1,6МПа (16кгс/см² ). Его испытывают и клеймят на заводе-изготовителе, а в дальнейшем он должен пе­риодически (раз в два года) проходить переосвидетельствова­ние в соответствии с правилами Госгортехнадзора. На табличке указывают даты первого и последующих освидетельствований.

Блок арматуры схематически показан на рис. 5. В корпусе 1 находится заправочный штуцер 2 с обратным клапаном, пре­дотвращающим выброс газа из баллона при открытом запра­вочном вентиле 3 (последний перекрывает поступление газа в баллон). Механизм для ограничения уровня заправляемого газа снабжен поплавком 7 на рычаге 4. Второй конец рычага при­креплен к подвижному запорному диску 8 в корпусе блока ар­матуры. Диск может поворачиваться и перемещаться вдоль своей оси вместе с рычагом поплавка. Штифт 9 на запорном диске обращен в сторону неподвижного диска 11, закрепленного в корпусе 1 блока арматуры. В неподвижном диске есть отвер­стия 10 для выхода газа.

В процессе заправки баллона давление прижимает подвиж­ный диск к неподвижному. При этом между дисками остается зазор, достаточный для прохождения газа. По мере заполнения баллона поплавок поворачивает подвижный диск на оси и штифт приближается к одному из отверстий в неподвижном диске. Когда жидкий газ достигнет заданного уровня, штифт попадает в отверстие, и подвижный диск прижимается к неподвижному, прекращая допуск газу в баллон. Когда же заправочный вентиль закрыт, давление на подвижный диск невелико и пружина воз­вращает его в исходное положение. (Если подвижный диск пол­ностью прижат к неподвижному, то допускается поступление жидкого газа в баллон со скоростью не более 1 л/мин).

На противоположном торце подвижного диска установлен постоянный магнит 12, приводящий в движение магнит стрелки указателя уровня газа 15. Стрелка 16 находится с на­ружной стороны корпуса блока арматуры и закрыта прозрачной крышкой 13.

В корпусе 1 расположен также предохранительный кла­пан 18, рассчитанный на максимальное давление 1,6 МПа.

Арматура снабжена расходным вентилем жидкой фазы 6 и вентилем паровой фазы 17. Из баллона газ поступает по топливоотборной трубке 5, находящейся внутри емкости. На вход­ном ее конце - сетчатый фильтр 14. В соединении выходного патрубка с корпусом блока арматуры расположен ограничи­тельный (скоростной) клапан 19, уменьшающий утечку газа из баллона при аварийном обрыве трубопровода.

Переключатель вида топлива предназначен для перевода двигателя без его остановки с одного топлива на другое (с места водителя).

У переключателя четыре фиксированных положения: первое - «ГАЗ», при котором питание подается на электромаг­нитный газовый клапан; второе (не маркировано), при котором питание подается на оба клапана одновременно: третье - «БЕНЗИН» - ток идет к электромагниту бензинового клапа­на и четвертое - нейтральное положение, при котором пита­ние не подается ни на один клапан (не маркировано).

Регулировка газовой аппаратуры

Начать придется не с регулировки, а с монтажа: есть неко­торые операции, требующие пояснений, хотя в общем смон­тировать газобаллонную аппаратуру на машину несложно. Где и как установить газовый баллон, трубопроводы, рассказано в инструкции. Затруднения вызывает монтаж газового смесителя, точнее подготовительные операции. К сожалению, в ин­струкциях этот вопрос освещен недостаточно, а мастера из сервиса не любят делиться своими секретами.Вот что нужно сделать с карбюраторами наиболее распространенных моделей ДААЗ -2105, -2107, -2140. Снимите воздушный фильтр и карбюратор. Отсоедините корпус дроссельных заслонок карбюратора от корпуса поплав­ковой камеры. Удалите теплоизоляционную прокладку. Про­сверлите в корпусе дроссельных заслонок два отверстия -для управления обратным клапаном и клапаном холостого хода. Здесь потребуется кондуктор. Установите его в первичной камере снизу и просверлите отверстие диаметром 1,2 мм (см. рис. 11). Затем установите кондуктор в отверстие первичной камеры сверху и просверлите отверстие диаметром 2,5.

Газовый смеситель установите между корпусами дроссель­ных заслонок и поплавковой камеры (взамен штатной тепло­изоляционной прокладки).

Соберите карбюратор-смеситель. При необходимости от­регулируйте (разгибанием) длину тяги, соединяющей скобу дроссельных заслонок и рычаг привода воздушной заслонки: нужно- сохранить пусковой зазор. Теперь в ваших руках не просто карбюратор, а карбюратор - газовый смеситель. Уста­новите его на впускную трубу.

Перейдем к регулировке. Во-первых, вам понадобится га­зоанализатор. Во-вторых, прежде, чем приступить к делу нужно проверить (и при необходимости установить) обороты холостого хода двигателя на бензине, а также угол опережения зажигания.

Итак начнем.

Прогрейте двигатель на бензине. Плавно откройте рас­ходный вентиль блока арматуры. Полностью откройте заслонку мощностной регулировки экономайзера в редукторе испарителя.

Заверните винт экономичной регулировки экономайзера полностью и затем отверните его на 3-3,5 оборота.Заверните винт холостого хода (на смесителе) до упора и затем выверните его на 3-4 оборота. Заверните винт регулировки давления второй ступени редуктора до упора и выверните его на 5-б оборотов.

Установите частоту вращения коленвала двигателя -3000...3500 об./мин. Для этого можно воспользоваться воздуш­ной заслонкой («подсосом»). Переведите переключатель вида топлива в нейтральное положение, а затем в положение «газ».

После того, как двигатель заработает на газе, плавно умень­шите его обороты. При первых перебоях добейтесь максимально возможной частоты вращения коленвала винтом регулировки давления во второй ступени редуктора, поворачивая его в ту или другую сторону (сохраняйте то положение рукоятки привода воздушной заслонки, при котором начались перебои). Продол­жайте плавно уменьшать частоту вращения, вдвигая рукоятку привода воздушной заслонки. Конечно, постарайтесь сделать это так, чтобы двигатель не заглох.

Затем установите рукоятку привода воздушной заслонки в исходное положение, а винтом холостого хода смесителя до­бейтесь минимально устойчивой частоты вращения коленчатого вала двигателя. Потом, заворачивая винт регулировки давления во второй ступени редуктора, добейтесь «беспровального» перехода на повышенную частоту вращения, контролируя по индикатору давление во второй ступени редуктора на холостом ходу.

Частота вращения коленчатого вала при работе на газе должна лежать в пределах 800...900 об./мин. при содержании СО в отработавших газах 0,3...0,8%.

Регулировать экономайзер лучше всего, установив машину на стенд с беговыми барабанами. Они есть на СТО, автобазах. Как действовать, если нет стенда, мы расскажем ниже.

Итак, автомобиль на беговых барабанах. Установите на­грузку, соответствующую движению на горизонтальном участке дороги с твердым покрытием со скоростью 50 км/ч.

Перед регулировкой заверните винт упора мембранного ме­ханизма на крышке экономайзера (винт экономичной регули­ровки), затем выверните на 2-3 оборота. Винт мошносгной регулировки заверните до упора и выверните на 8-10 оборотов.

При движении (на барабанах) на III передаче со скоростью 50 км/ч, отрегулируйте подачу газа в смеситель с помощью винта экономичной регулировки таким образом, чтобы содержание окиси углерода в отработавших газах находилось в пределах 0,25...0,4%.

Положение винта мошносгной регулировки подбирают при полной нагрузке на двигатель при движении автомобиля со скоростью 80-90 км/ч. так, чтобы содержание СО в отрабо­тавших газах составляло 2,5...4%.

Если нет стенда с беговыми барабанами (а это наиболее частый случай), положение винта экономичной регулировки подбирайте в дорожных условиях. Вывертывая указанный винт на 1/4 оборота, проверяйте каждый раз плавность троганья с места и движения (без рывков) на II и III передачах со ско­ростью 20...30 км/ч. При первых признаках ухудшения ездовых качеств заверните винт на 1/4 оборота. После этого проверьте и, если нужно, отрегулируйте холостой ход на газе.

Положение винта мощностной регулировки подбирают, чтобы разгон на горизонтальном участке ровного шоссе был наиболее быстрым.

Лучше всего доверить регулировку опытному специалисту, использующему указанную выше аппаратуру. Но, как показал опыт, автолюбители, знающие последовательность операций, могут добиться успеха и самостоятельно.

Расположение отверстий для газа в корпусе дроссельных заслонок карбюраторов ДААЗ-2105, -2107, -2140 (см. рис. 11).

Работа газовой аппаратуры и устранение неисправностей

Начнем с первой операции - пуска двигателя. В теплое время года он не представляет затруднений. Что касается зимы, то надо иметь в виду, пуск холодного двигателя на газовом топливе возможен при температуре воздуха до минус 5° -минус 10° С. При более низкой мотор рекомендуется пускать на бензине.

Прежде всего необходимо открыть расходный вентиль ар­матуры баллона, установить переключатель вида топлива в положение «газ». Затем нажать на 1-2 секунды кнопку (на переключателе) пускового электромагнитного клапана, прикрыть воздушную заслонку и включить стартер. Если двигатель не заработал в первые 1-2 секунды, слегка прикрыть воздушную заслонку в момент включения стартера. Когда двигатель прогреется, пусковой клапан включать нельзя.

Обороты холостого хода на газе рекомендуется регулировать в такой последовательности. Пустим двигатель на бензине и прогреем его. Откроем расходный вентиль на баллоне. Отвернем регулировочные винты тройника-дозатора (он размещен перед смесителем) на 2-2,5 оборота от положения, когда он полностью закрыт. Установим повышенную частоту вращения коленчатого вала: для этого нужно выдвинуть рукоятку управления воздушной заслонкой до отказа. Теперь переведем переключатель вида топлива в нейтральное положение. При этом оба электромагнитных клапана (для газа и бензина) закрыты, и бензин расходуется из поплавковой камеры. При первых перебоях в работе установим переключатель в положение «газ». Если двигатель работает на газе, постепенно вдвигаем рукоятку управления воздушной заслонкой, снижая частоту вращения и контролируя устой­чивость работы двигателя. Как только появятся перебои, не даем двигателю заглохнуть и добиваемся его устойчивой работы на минимальных оборотах, вращая винт для регулировки вы­ходного давления редуктора" в ту или другую сторону. Перед регулировкой рекомендуем вывернуть винт холостого хода (см. рис. 12), расположенный в корпусе системы холостого хода (правее стрелки), на пол-оборота от положения, которое со­ответствует полному закрытию. Если и тогда не удастся до­биться устойчивой работы на минимальных оборотах при по­мощи винта регулировки выходного давления, завернем винт холостого хода на 1/8 оборота и повторим регулировку.

Положение винтов тройника-дозатора подбираем в дви­жении. Заворачивая винт подачи газа в первичную камеру кар­бюратора на 1/4 оборота, проверяем устойчивость работы дви­гателя при постоянных скоростях 10-15 км/ч, на первой пе­редаче, 20-25 км/ч, на второй и 40-50 км/ч, на третьей. Если провалов и подергивания автомобиля нет, заворачиваем этот винт тройника-дозатора еще на 1/4 оборота и так далее. Как только при указанных режимах движения автомобиль станет подергивать, выворачиваем винт на 1/4 оборота.

СОВЕТЫ БЫВАЛЫХ

Эксплуатация газобаллонной аппаратуры

Бензобак должен быть заполнен бензином, иначе он быстро коррозирует изнутри. Правда, есть и другой способ. Чтобы бензобак меньше подвергался воздействию в воздухе влаги (а значит и коррозии), надо закрыть дренажные отверстия в пробке (М-2140 и др.) или дренажную трубку (Жигули и др.). Но это в том случае, если вы вообще не будете пользоваться бензином, как, например, летом.

Грузоподъемность легковой автомашины снижается при полностью заправленном баллоне газом и бензином: реко­мендуется ездить на легковой машине вчетвером.

Газ пахнет хуже, чем бензин: в сжиженный нефтяной газ до­бавляют этилмеркантан, чтобы легче было обнаружить утечку. Даже если утечки нет, то выходы аппаратуры автомобиля приносят запах.

Об опасности пожара или взрыва : взорваться может и бен­зин, если устроить в гараже маленькую нефтебазу. Наличие в автомобиле двух пожароопасных систем вместо одной увеличи­вает вероятность возгорания, однако при соблюдении всех пра­вил пользования и осторожности никаких неприятностей не будет: в газовой аппаратуре предусмотрены три степени зашиты.

Диафрагмуредуктора рекомендуется заменять через 60-70 тысяч километров пробега, или через 3 года эксплуатации. Возможен разрыв шланга, соединяющего редуктор с сис­темой охлаждения, если шланг недоброкачественный, поэтому его состояние необходимо периодически проверять.

В качестве профилактики системы необходимо периоди­чески проверять затяжку гаек крепления трубопроводов (но не перетягивать) и сливать парафин из редуктора (не реже одного раза в месяц).

При переводе двигателя на питание газом электромагнитный клапан бензиновой системы питания выключает подачу бензина в поплавковую камеру. Учитывая, что игольчатый клапан подачи бензина в опорожненной, поплавковой камере карбюратора-смесителя совершает многочисленные колебания, особенно при движении автомобиля по неровным дорогам, в результате чего происходит нарушение их герметичности и как следствие появляются отрицательные последствия (неустойчивая работа двигателя, особенно на холостом ходу, повышенный расход бензина, пло­хо запускается двигатель). Поэтому за этим необходимо сле­дить, а еще лучше, при возможности, приобрести приспособ­ление, выполняющее функции демпфера для поплавкового механизма карбюратора-смесителя, предупреждающее меха­нические колебания поплавка и игольчатого клапана.

Блок управления газовым клапаном (УГК) подает напряжение на электромагнитный клапан редуктора-испарителя при оборотах коленчатого вала, превышающих 200 об./мин.; при включении зажигания (кратковременно), обеспечивая заполнение газом редуктора и трубопровода низкого давления (от редуктора к смесителю), перед пуском двигателя; при включении стартера.

Выносное заправочное устройство (ВЗУ) служит для при­соединения к раздаточной колонке газонаполнительной станции. ВЗУ снабжено присоединительным штуцером 1 (рис. 6), который закрывается заглушкой 2. Внутри штуцера есть обратный клапан 3, препятствующий выбросу газа из системы, если ВЗУ отсоединится от колонки газонаполнительной станции.

Электромагнитный клапан (газовый) (рис. 7) отключает подачу газа при остановленном двигателе и при его работе на бензине.

Электромагнитный клапан (газовый) содержит соленоид 1, установленный на корпусе 2, фильтр 3 в корпусе 4, крон­штейн 5, входной 6 и выходной 7 штуцеры.

На якоре 8 электромагнита закреплен клапан с уплотнителем из бензостойкой резины. Его нормальное положение – закрытое.

Электромагнитный клапан (бензиновый) (рис. 8) отключает подачу бензина при работе на газе. Его составные части - соленоид 1 и корпус 2, в котором установлены входной 3 и газовых фильтров. Расходный вентиль при этом должен быть полностью закрыт.

Если, отсоединив газопровод, связывающий баллон с элек­тромагнитным клапаном-фильтром, от корпуса клапана, вы обнаружили, что в нем нет газа, надо отсоединить и прочистить трубопровод также от блока арматуры. Ремонтировать блок следует на специализированном предприятии.

Двигатель не развивает полной мощности . Проверяем, как он реагирует на прикрытие воздушной заслонки. Если его мощ­ность увеличивается хотя бы кратковременно, то, значит, дефект связан с недостаточным поступлением газового топлива, а причины в первую очередь те, что были названы выше. Затем убеждаемся, нет ли повреждений вакуумной трубки, сообщаю­щей редуктор-испаритель с впускной трубой. Недостаточное поступление газа в двигатель — следствие повреждения диаф­рагмы второй ступени или разгрузочного устройства редуктора-испарителя, неполного открытия клапанов второй и первой ступеней редуктора, низкого давления в его второй ступени. Последние два случая весьма редки в эксплуатации. Поэтому, если устранение всего перечисленного выше не помогло, проверяем, есть ли газ в баллоне: возможно, двигатель работает на паровой фазе и уже пора двигаться в сторону газозаправочной станции. И тут неплохо помнить правило: в бензиновом двигателе вы разбираетесь как гроссмейстер, а в газовом - пока как ученик. Только повышенная внимательность предостережет вас от ошибок.

В случаях, когда прикрытие воздушной заслонки приводит к еще большей потере мощности , необходимо убедиться, что одновременно с газом не поступает бензин. Открыв капот, обратим внимание на редуктор-испаритель. Если он покрыт инеем, доливаем охлаждающую жидкость в систему и проверяем, поступает ли она в редуктор-испаритель. Убедившись, что бензин в двигатель не поступает, а редуктор-испаритель не переохлажден, проверим правильность уста­новки винтов тройника-дозатора.

Неустойчивая работа на холостом ходу и ухудшение пуска двигателя могут быть следствием разрегулировки системы хо­лостого хода редуктора-испарителя, подсоса воздуха во впускную систему двигателя через прокладки и соединения, повреждения диафрагмы разгрузочного устройства или трубки вакуумной магистрали, разрегулировки (нарушения давления) второй ступени редуктора-испарителя. В газовой системе много стыков, которые на халатное отношение к ним отвечают утечками, пожарами, отравлениями.

При включенном газовом электромагнитном клапане газ мо­жет поступать в неработающий двигатель из-за повреждения диафрагмы редуктора-испарителя, засорения или негерметичности клапана второй ступени.

Разумеется, дефекты, связанные с неустойчивой работой двигателя как под нагрузкой, так и на холостом ходу необхо­димо устранять после того, как убедимся, что на бензине дви­гатель работает без отклонений от нормы.

Надежность и безопасность газобаллонной аппаратуры в первую очередь обеспечивается высокой культурой эксплуа­тации и соблюдением правил технического обслуживания. Прописные истины? Но пренебрежение ими уже приводило к неприятным последствиям. Поэтому наберитесь терпения. Необходимо регулярно, не реже одного раза в месяц, контро­лировать герметичность газовых стыков — но ни в коем случае не пламенем спички. Для этого кисточкой наносят водный раствор мыла на места соединений. Появление пузырьков не допускается.

Все элементы газовой аппаратуры следует содержать в чис­тоте. Не рекомендуем без необходимости для профилактики подтягивать стыки. При обнаружении утечек затягиваем соединения, перекрыв расходный вентиль арматуры и освободив систему от газа. Работать с газовой аппаратурой желательно омедненными инструментами, чтобы уменьшить вероятность искрообразования.

И последнее. Не доверяйте ремонт газовой аппаратуры слу­чайным людям. Его нужно делать на специализированных предприятиях или поручать квалифицированным специалистам. После любых операций по разборке-сборке проверьте герметичность всех соединений.

Поговорим теперь о том, как работает редуктор.

При неработающем двигателе и включенном электромаг­нитном клапане-фильтре газ заполняет полость А. Давление в полостях Б, В, Г равно атмосферному. Клапан 13 закрыт. Перед пуском двигателя (при включении зажигания) клапан 13 от­крывается по команде электронного блока УГК и снова закры­вается. После того, как двигатель заработает (частота вращения превысит 200 об./мин.), клапан 13 открывается вновь и остается открытым, пока частота вращения коленвала не упадет ниже 200 об./мин. (то есть пока двигатель не остановится). Если клапан 13 открыт, газ проходит через клапаны 2 и 4. При этом з полости В устанавливается давление +3...+5 мм вод. ст.

С возрастанием нагрузки на двигатель (с увеличением расхода воздуха через карбюратор) увеличивается разрежение в диффузорах смесителя, а также в полости В редуктора-испарителя, что вызывает перемещение диафрагмы второй ступени 12. Клапан 4 открывается еще больше.

При работе двигателя с небольшой нагрузкой, когда раз­режение во впускном коллекторе двигателя превышает 80-120 мм вод. ст; мембранный механизм 6 преодолевает усилие пружины 9 и тянет за собой тарельчатый клапан 8. Винт 16 экономичной регулировки, в который упирается диск мем­бранного механизма, определяет величину открытия тарель­чатого клапана, дозируя подачу газа на частичных нагрузках. При снижении разрежения во впускном трубопроводе до ве­личины менее 80-120 мм рт. ст. (нагрузка на двигатель возрос­ла), мембранный механизм при помощи пружины полностью открывает тарельчатый клапан экономайзера. Количество пос­тупающего в смеситель газа дозируется в этом случае только винтом мощностной регулировки 18.

Газовый смеситель (рис, 10) представляет собой проставку, устанавливаемую между корпусом дроссельных заслонок и кор­пусом поплавковой камеры карбюратора взамен штатной теп­лоизоляционной прокладки.

Смеситель имеет главные дозирующие системы первичной и вторичной камер, систему холостого хода. В корпусе входного патрубка-смесителя установлен обратный клапан 1, которым управляет мембранный механизм 2. Верхняя полость последнего сообщается с дроссельным пространством. На режиме холостого хода обратный клапан отключает главную дозирующую систему смесителя от газопровода низкого давления.

При закрытых дроссельных заслонках газ поступает в дви­гатель через систему холостого хода смесителя. Ее регулируют винтом холостого хода 3.

Если дроссельная заслонка первичной камеры карбюра­тора приоткрывается, то разрежение увеличивается. Оно пе­редается в полость мембранного механизма 2. Обратный кла­пан открывается, и газ подается в главные дозирующие сис­темы смесителя.

Полный объем баллона со сжиженным нефтяным газом 50 литров вмещает (с учетом воздушной подушки) 40 литров. Вес баллона в заправленном виде до 80 кг.

Рис. Блок арматуры. 1 - корпус; 2 - заправочный штуцер; 3 - заправочный вентиль; 4 - рычаг; 5 - топливоотборная трубка; б - вентиль жидкой фазы; 7 - поплавок; 8 - подвижный запорный диск; 9 - штифт; 10 - отверстие для выхода газа; 11 - неподвижный диск; 12 - постоянный магнит; 13 - прозрачная крышка; 14 - сетчатый фильтр; 15 - указатель уровня газа; 16 - стрелка; 17 - вентиль паровой фазы; 18 - предохранительный клапан; 19 - ограничительный (скоростной) клапан.

Рис. Газовый смеситель.

1 - обратный клапан; 2 - мембранный механизм; 3 - винт холостого хода.

Рис. Расположение отверстий в корпусе дроссельных заслонок.

Примечание: Требования, предъявляемые к помещениям категории «В» определяются по СНиП 2.01.02-85, СНиП 2.09.02-85 и СНиП 11-90-81

Демпфер для карбюратора-смесителя

Кандидаты техн. наук А. ГАВРИЛОВ, Я. ПЕВНЕВ, инж. Л. БУХАРОВ

-СибАДИ-

При переводе двигателя на питание сжиженным нефтяным газом электромагнитный клапан бензиновой системы питания выключает подачу бензина в поплавковую камеру. Поплавок и игольчатый клапан подачи бензина в опорожненной поп­лавковой камере карбюратора-смесителя совершают много­численные колебания, особенно при движении автомобиля по неровным дорогам, в результате чего происходит нарушение их герметичности.

Вследствие, этого могут появиться следующие отрицательные последствия:

- двигатель не запускается из-за чрезмерного обогащения бензовоздушной смеси;

- двигатель быстро перестает работать после его пуска в ре­зультате медленного заполнения поплавковой камеры бензином при заедании игольчатого клапана;

- двигатель не развивает частоту вращения коленчатого вала ввиду недостаточной подачи бензина в поплавковую камеру при заедании игольчатого клапана;

- двигатель работает неустойчиво на холостом ходу по причине высокого или низкого уровня бензина в поплавковой камере;

- двигатель не развивает необходимой мощности в результате установления в поплавковой камере высокого или низкого уровня бензина;

- повышенный расход бензина.

Для того чтобы не возникали механические колебания поп­лавка и игольчатого клапана в опорожненной поплавковой камере карбюратора-смесителя при работе двигателя на сжи­женном нефтяном газе, когда подача бензина в поплавковую камеру выключена электромагнитным клапаном бензиновой системы питания, в СибАДИ разработано приспособление, выполняющее функции демпфера для поплавкового механизма карбюратора-смесителя.

Демпфер (см. рис. 13) представляет собой пружину 1, которая удерживает поплавок 2 в верхнем положении при опорожнении поплавковой камеры 3 и тем самым приглушает (успокаивает) механические колебания поплавка и игольчатого клапана подачи бензина 5. При применении демпфера для поплавкового механизма исключаются условия для преждевременного выхода из строя поплавка, быстрого износа игольчатого клапана и его заедания, происходящих из-за их многочисленных механических колебаний, особенно проявляющихся при движении автомобиля по неровностям дороги.

В качестве демпфера для поплавкового механизма карбю­ратора-смесителя применена цилиндрическая винтовая пружина с нерегулируемым натяжением, работающая на растяжение, витки которой навиты вплотную друг к другу.

Концы пружины оканчиваются крючками, образованными посредством отгибания крайних витков пружины. Одним крючком пружина соединена с рычажком поплавка 4 через имеющееся в нем отверстие, а другим - с приливом корпуса игольчатого клапана поплавкового механизма, для чего в нем следует просверлить отверстие.

Демпфер для поплавкового механизма карбюратора-смесителя имеет следующие параметры: наружный диаметр пружины 3,9мм;диаметр проволоки 0,25 мм; число рабочих витков пружины 52; масса пружины 0,28 кг.

Давление бензина перед игольчатым клапаном поплавкового механизма, находящееся в пределах 0,016...0,022 МПа, обеспечивает нормальный уровень бензина в поплавковой камере карбюратора-смесителя (при массе поплавка в сборе с рычажком и демпфером, равной 13,0...14,0 г), который должен находиться на расстоянии 18,5...21,5 мм от верхней плоскости поплавковой камеры.

Применение разработанного демпфера механических колебаний повышает эксплуатационную надежность карбюратора.

Положение винта подачи во вторичную камеру подбираем из условия наилучшей динамики разгона от 30 до 60 км/ч, на третьей передаче. Винт выворачиваем до тех пор, пока не дос­тигнем наименьшего времени разгона. Проконтролировать правильность регулировки можно разгоном на прямой передаче от скорости 40-50 км/ч. Выдвигая рукоятку воздушной заслонки, обратим внимание на изменение интенсивности разгона. Если она растет, необходимо еще вывернуть винт подачи во вторичную камеру, при снижении - его можно завернуть на 1/4 оборота. После установки винтов тройника-дозатора проверяем и при необходимости регулируем холостой ход.

Может быть, на первый взгляд, все эти процедуры покажутся чересчур сложными, но они необходимы, и постарайтесь точно выполнять их.

Останавливаем двигатель, работающий на газе, как обычно, - выключив зажигание. Перед длительным перерывом в езде (более 3 часов) рекомендуем перевести переключатель в ней­тральное положение (между метками «бензин» и «газ») и выработать газ, пока двигатель не заглохнет, затем выключить зажигание.

Перед длительной (более двух суток) стоянкой следует за­крыть расходный вентиль арматуры и выработать из магистрали газ до остановки двигателя, затем выключить зажигание.

Если холодный двигатель предстоит пускать при темпера­турах ниже минус 5° - минус 10° С, перед остановкой перево­дим его на бензин.

Несколько слов о характерных неисправностях газобал­лонной аппаратуры и способах их устранения.

Газ не поступает в двигатель. Это случается вследствие засорения электромагнитного клапана-фильтра или входного штуцера редуктора-испарителя, а также из-за неисправности электромагнитного газового клапана или переключателя вида топлива, засорения газопровода отложениями, залипания скоростного клапана в арматуре баллона. В первую очередь надо проверить, полностью ли открыт расходный вентиль арматуры. Имейте в виду, что с первыми одним - двумя оборотами вентиль выбирает свободный ход и лишь затем поднимает запорный клапан. Потом необходимо проверить, срабатывает ли электромагнитный клапан, и только после этого с особой осторожностью приступить к извлечению и очистке выходной 4 штуцеры. На якоре 5 электромагнита закреплен клапан с уплотнителем из бензостойкой резины. В корпусе расположен также ручной привод, которым можно открыть клапан при отказе электромагнита.

Редуктор-испаритель (рис. 9) - это двухступенчатый авто­матический регулятор давления с рычажной передачей между диафрагмой и клапанами.

В редуктор встроен испаритель-полость Д, в которой цир­кулирует жидкость из системы охлаждения двигателя. Она пос­тупает через штуцер 10 и обеспечивает испарение сжижен­ного газа.

Редуктор снижает давление от 0,07...1,б МПа до близкого к атмосферному и регулирует расход газа в соответствии с режимом работы двигателя. Топливо подводится к штуцеру 1. Клапан 2 первой ступени, приводимый диафрагменным механизмом 11, перекрывает доступ газа в редуктор, когда давление в полости А достигнет величины 0,03...0,04 МПа. Испаренный газ через кла­пан 4 второй ступени проходит в полость В, где поддержива­ется давление от 25 до +5 мм вод. ст., а из нее через выходной патрубок 14 - к смесителю газа. Давление во второй ступени регулируется винтом 3 (он изменяет усилие пружины 5)

Индикаторное устройство 15 позволяет визуально опреде­лить выходное давление во второй ступени редуктора при ре­гулировке (на холостом ходу двигателя).

Электромагнитный клапан 13, установленный на входном па­трубке редуктора, перекрывает поступление газа после останов­ки двигателя, в том числе и самопроизвольной. При запуске дви­гателя клапан открывается на 2-3 секунды для заполнения га­зом трубопровода низкого давления (от редуктора к смесителю) и затем закрывается. Клапан открыт и при работающем двигателе.

В выходном патрубке редуктора установлен экономайзер 7; он служит дозатором газа, поступающего в смеситель. Эко­номайзер представляет собой мембранный механизм 6, на штоке которого закреплен тарельчатый клапан 8. Зазор между тарельчатым клапаном и корпусом патрубка определяет проходное сечение, от величины которого зависит подача газа на частичных нагрузках. Его можно изменить винтом экономичной регулировки 16. Полость Г мембранного механизма экономайзера сообщается с задроссельным пространством впускного трубопровода двигателя через штуцер 17. В патрубке экономайзера есть винт (заслонка) мощностной регулировки 18, ограничивающий максимальную подачу газа.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

1. При условии постоянной эксплуатации автомобиля на газе 1раз в месяц необходимо осуществлять слив конденсата из редуктора. Для этого необходимо надеть на шток краника редуктора рукав внутренним диаметром 8 мм, вывести второй конец рукава в емкость и вывернуть шток на 3 оборота. После слива конденсата шток завернуть. В случае зашлаковывания отверстия в кранике, вывернуть шток из корпуса краника, прочистить отверстие, слить конденсат в емкость и завернуть шток.

2. При эксплуатации автомобиля на газе 1 раз в месяц производить обмыливание газовой системы, проверяя ее на герметичность.

3. В процессе эксплуатации автомобиля на газе происходит засорение фильтрующего элемента электромагнитного клапана. Для очистки фильтрующего элемента от загрязнений необходимо: отсоединить отстойник (колпак) фильтрующего элемента, снять, очистить и промыть фильтрующий элемент, продуть сжатым воздухом. Сборку осуществлять в обратном порядке, стараясь не повредить уплотнительные элементы.

4. При освидетельствовании баллона производится осмотр (ремонт) блока арматуры и промывка скоростного клапана.

5. Завод-изготовитель рекомендует периодически (не реже 1 раза в год и не более 10000 км пробега) производить замену РТИ в специализированных мастерских.

Изготовление и установку демпфера для поплавкового ме­ханизма в карбюраторе-смесителе легко осуществить на любом автотранспортном предприятии.

Разработанная конструкция демпфера поплавкового ме­ханизма рекомендуется для применения в карбюраторах дви­гателей ЗМЗ-53, ЗМЗ-52, ЗМЗ-24 и «Москвич-412», переобо­рудованных на сжиженный нефтяной газ.

МЕРЫ БЕЗОПАСНОСТИ

При получении газобаллонной аппаратуры потребитель должен убедиться в соответствии комплектации упаковочному листу, а также в отсутствии внешних повреждений отдельных элементов газобаллонной аппаратуры.

Монтаж и опрессовка газобаллонной аппаратуры произ­водятся специализированными организациями и предприятиями, определенными перечнем министерства или ведомства, имеющих соответствующее технологическое оборудование и производственную базу для проведения указанных работ, которые выдают акт о проведенных работах. Акт представляется в ГАИ МВД России при проведении технического осмотра автомобиля.

Внимание!

1. С целью возможности хранения автомобиля с газом в закрытом помещении категории «В» на каждой линии, выхо­дящей из баллона, предусмотрено не менее 3-х независимо действующих запорных устройств. На заправочной линии: вен­тиль блока арматуры, обратный клапан блока арматуры, за­глушка заправочного устройства. На линии, питающей двига-тель, - вентиль блока арматуры, скоростной клапан элек-тромагнитный клапан газовый с фильтром и разгрузочное устройство редуктора.

2. Основным видом опасности при эксплуатации газобал­лонной аппаратуры может быть утечка газа.

3. При эксплуатации автомобиля, оборудованного газобал­лонной аппаратурой, необходимо предъявить специализиро­ванной организации газовый баллон для освидетельствования 1 раз в 2 года.

При этом производится наружный осмотр и осмотр вну­тренних поверхностей баллона спец инструментом и его гидравлические испытания пробным давлением 2,5±0,1 МПа в течение не менее 120 с.

Нормы отбраковки при осмотре наружных и внутренних поверхностей баллона согласно «Правил устройства и безо­пасной эксплуатации сосудов, работающих под давлением».

Баллон считается выдержавшим гидравлические испытания, если не обнаружено признаков разрыва, течи, слезок, потения и видимых остаточных деформаций в сварных соединениях и основном металле.

Допускается вместо гидравлических испытаний баллона проводить пневматические испытания на стенде с бронекамерой, обеспечивающей безопасность работы.

4. При обнаружении запаха газа в салоне автомобиля (а также в багажном отделении и подкапотном пространстве) провести проверку всех, элементов аппаратуры на герметичность (мыльный раствор кисточкой наносят в места соединений трубопроводов и по появлению мыльных пузырей судят о герметичности стыка).

5. Строго соблюдать правила выезда и въезда в гаражное помещение: при выезде из гаража запрещается открывать вен­тиль расхода газа на баллоне, запускать двигатель на газе. Не­обходимо запустить двигатель на бензине, выехать из гаража и затем перейти на работу на сжиженном газе. При въезде в гаражное помещение необходимо перекрыть вентили подачи газа на баллоне и после того, как двигатель заглохнет, запустить двигатель на бензине и въехать в гаражное помещение.

6. Автомобиль должен быть укомплектован хлодоновым или порошковым огнетушителем объемом не менее 2 л.

7. Полезная нагрузка автомобиля, оснащаемого газобал­лонной системой, снижается на 50 кг.

ЗАПРЕЩАЕТСЯ:

-снимать с баллона и разбирать блок араматуры;

-эксплуатировать газобаллонную аппаратуру при обна­ружении внешних механических повреждений;

- продолжать движение на автомобиле при обнаружении запаха газа всалоне (см. п. 2);

- проводить ремонтные работы при работающем двигателе,

- устранять негерметичность соединений, находящихся

под давлением;

- запуск двигателя и его работы одновременно на газе и бензине.

Характерные неисправности И методы устранения

	Рис .1 - пружина; 2 - поп­лавок; 3 - поплавковая камера; 4 - рычажок поплавка; 5 - иголь­чатый клапан.

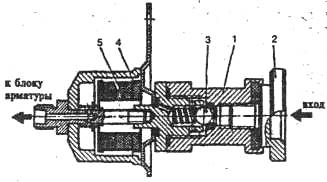

Рис. Выносное заправочное устройство (ВЗУ).

1 - присоединительный штуцер; 2 - заглушка; 3 - обратный клапан;

4 - корпус; 5 - фильтр.

Рис. Электромагнитный (газовый) клапан.

1- соленоид; 2 - корпус; 3 - фильтр; 4 - корпус, 5 - кронштейн; 6 - входной штуцер; 7 - выходной штуцер; 8 - якорь электромагнита.

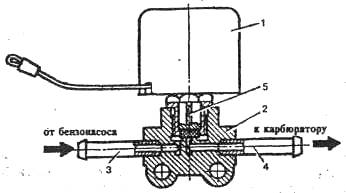

Рис. Электромагнитный (бензиновый) клапан

1 - соленоид; 2 - корпус; 3 - входной штуцер; 4 - выходной штуцер; 5 - якорь электромагнита.

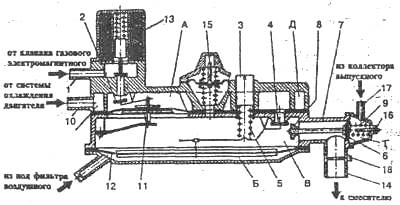

Рис. Редуктор-испаритель.

1- штуцер; 2 - клапан; 3 - винт; 4 - клапан; 5 - пружина; 6 - мембран­ный механизм; 7 - экономайзер; 8 - тарельчатый клапан; 9 - пружина, 10 - штуцер; 11 - диафрагменный механизм; 12 - диафрагменный ме­ханизм второй ступени; 13 - электромагнитный клапан; 14 - выходной патрубок; 15 - индикаторное устройство; 16 - винт экономичной регули­ровки; 17 - штуцер; 18 - винт (заслонка) мощностной регулировки, А, Б, В, Г, Д - полости

Правила водолазной службы

ТО и ремонт газобаллонного оборудования

Газобалонное оборудование на автотранспорте

Организация поста технического обслуживания и ремонта карбюраторов двигателей легковых автомобилей

Испытательная станция турбовинтовых двигателей ТВ3–117 ВМА–СБМ1 серийного производства

Проект реконструкции цеха первичной переработки нефти и получения битума на ОАО «Сургутнефтегаз»

Модернизация двигателя мощностью 440 квт с целью повышения их технико-экономических показателей

Финансирование охраны труда на предприятии

Двигатель ЗиЛ-130

Анализ эффективности работы двигателя внутреннего сгорания

Исследование процесса технической эксплуатации топливных форсунок системы распределённого впрыска

Устройство и принцип работы автомобиля ЗиЛ-130

Полные ответы на билеты по автоделу (экзамен 2002)

Газобалонна установка автомобіля ГАЗ

Оборудование летательных аппаратов

Разработка участка обкатки и испытания автомобильных двигателей внутреннего сгорания

Новые транспортные двигатели
