Реферат: Определение скоростных характеристик автомобиля ЗИЛ-431410

Цель работы: получение практических навыков построения внешней скоростные характеристики двигателя и оценки потерь в трансмиссии автомобиля.

1. Краткие теоретические сведения

Исходными для определения сил, обеспечивающих движение автомобиля, являются скоростные характеристики двигателя. При изучении тягово-скоростных свойств автомобиля главным образом определяются показатели, соответствующие работе двигателя с полной подачей топлива, т. е. по внешней скоростной характеристике. Скоростные характеристики получают стендовыми испытаниями по стандартным методикам. В настоящее время на автомобилях используются почти исключительно поршневые двигатели внутреннего сгорания.

Для анализа тягово-скоростных свойств автомобиля с использованием стандартной внешней скоростной характеристики двигателя необходимо принять во внимание то, что при эксплуатации часть мощности двигателя затрачивается на неучтенные при снятии стендовой внешней характеристики потребители и условия, в которых работает двигатель, отличаются от стандартных. С этой целью вводится коэффициент коррекции к_р . В табл. 1.1 приведены средние значения коэффициента к_р при пользовании внешних характеристик, полученных по различным стандартам.

Таблица 1.1

Комплектация и стандартные условия стендовых испытаний двигателей

Для оценки тягово-скоростных свойств автомобиля большое значение имеет характер кривой М_k = f(n), имеющей максимум при частотах n_min < n_i < n_N .

Увеличение нагрузки на двигатель, работающий в диапазоне частот пм n_M < n_i < n_N при неизменном положении органа управления подачей топлива, вызовет падение частоты вращения коленчатого вала. Однако при этом крутящий момент М/с* развиваемый двигателем возрастет и двигатель сможет автоматически приспособиться к изменению нагрузки, т. е. будет работать устойчиво. В случае же работы двигателя в диапазоне частот n_M < n_i < n_N пм при падении частоты вращения коленчатого вала вызванной увеличением нагрузки, крутящий момент М_к также снизится, двигатель не сможет преодолеть возросшую нагрузку и будет работать неустойчиво.

Пределы изменения нагрузки на двигатель, соответствующей его устойчивой работе, оценивают запасом крутящего момента М₃ :

, (1.1)

где М_Кmах - максимальный крутящий момент, Н*м;

М_KN - крутящий момент на режиме максимальной мощности, Н*м.

Крутящий момент на режиме максимальной мощности определяется по формуле:

, (1.2)

где N_emax - максимальная мощность двигателя, кВт;

n_N - частота вращения коленчатого вала двигателя на режиме максимальной мощности, мин^-1 .

Отношение называется коэффициентом приспосабливаемости по моменту.

Для расчета показателей тягово-скоростных свойств, особенно применением ЭВМ, удобно пользоваться не графическими, а аналитическими зависимостями N_e = f(n) и М_к = f(n).

Зависимость Ne = f(n) аппроксимируется формулой кубического трехчлена:

, (1.3)

где N_e , n - текущие значения мощности и частот вращения коленчатого вала двигателя;

а, b, с - коэффициенты, постоянные для данного двигателя.

Пользуясь формулами (1.2) и (1.3) найдем:

, (1.4)

где М_к - текущее значение крутящего момента, Н*м.

Коэффициенты а, b и с можно определить следующим образом:

- для двигателей, снабженных ограничителем максимальной частоты вращения коленчатого:

, (1.5)

где - коэффициент приспосабливаемости по частоте.

Коэффициент приспосабливаемости по частоте определяется:

, (1.6)

Правильность расчета коэффициентов проверяется по условию

а + Ь—с = 1.

- для двигателей, не имеющих ограничители максимальной частоты вращения коленчатого вала:

; (1.7)

Правильность расчета коэффициентов проверяется по условию а + 2b-Зс = 0.

Определение потерь в трансмиссии автомобиля

Оцениваются потери мощностью потерь на трение N_тр и КПД трансмиссии η_Т .

Мощность N_тр можно представить в виде трех слагаемых, пропорциональных:

- N_e характеризует потери на трение в зубчатых зацеплениях и в подшипниках трансмиссии;

- V характеризует трение в сальниках, трение в подшипниках, имеющих предварительный натяг;

- V² характеризует гидравлические потери, связанные с вращением зубчатых колес механизмов трансмиссии в масле, залитом в их картере.

Суммарная мощность, теряемая в трансмиссии:

, (1.8)

где а_т и b_т - коэффициенты, зависящие от числа механизмов в трансмиссии, их конструкции, включенной передачи, массы автомобиля, температуры масла в механизмах трансмиссии и др;

к и l - число соответственно цилиндрических и конических или гипоидных зубчатых пар, через которые на данной передаче последовательно передается мощность;

m - число карданных шарниров, через которые последовательно передается мощность.

КПД трансмиссий можно определить:

, (1.9)

2. Расчетная часть

За объект расчёта принимается двигатель модели ЗИЛ-508.10 (бензиновый), устанавливаемый на автомобиле ЗИЛ 431410.

Исходные данные, необходимые для выполнения расчетной части приведены в табл. 1.2.

Таблица 1.2

Исходные данные

1. Определение M_KN , М₃ , k_ω

Крутящий момент на режиме максимальной мощности можно определить по формуле (1.2):

Запас крутящего момента определяется по формуле (1.1):

Для определения коэффициента приспособляемости по частоте используется формула (1.6):

2. Определение коэффициентов а,b,с

Для двигателей с ограничителем коэффициенты а, Ь, с определяются по формуле (1.5):

Проверка правильности расчета коэффициентов: а + b - с = 0,852+1,32 – 1,171 = 1,001 - условие выполняется.

3. Расчет текущих значений мощности и крутящего момента. Примем n_min =1000 мин^-1 , а n_N = 3200 мин^-1 , n_Мmax = 1800 мин^-1 . По формулам (1.3), (1.4) определим мощность и крутящий момент, развиваемые двигателем при частоте вращения коленчатого вала:

Аналогично рассчитываются мощность и крутящий момент при других частотах вращения коленчатого вала, результаты вычислений представлены в табл. 1.3.

Таблица 1.3.

Результаты расчета параметров внешней скоростной характеристики двигателя ЗИЛ 645

По данным табл. 1.3 строится внешняя скоростная характеристика двигателя ЗИЛ 645 (рис. 1.1).

4. Определение КПД трансмиссии автомобиля на различных режимах работы

При работе двигателя на режиме полной мощности второй член выражения (1.9) уменьшается и им можно пренебречь.

Для определения коэффициентов k, l, m и оценки потерь в трансмиссии используют структурную схему, представленную на рис. 1.2.

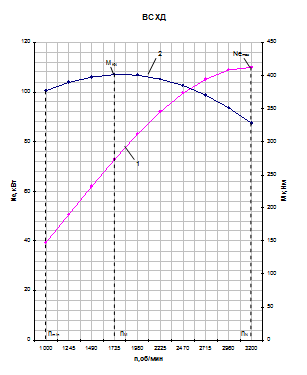

Рис. 1.1 Внешняя скоростная характеристика двигателя ЗИЛ-431410

1-зависимость , 2-зависимость

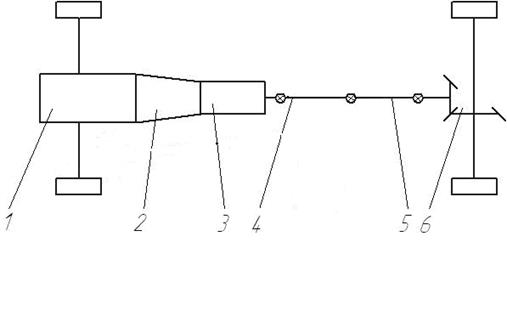

Рис. 1.2 Структурная схема трансмиссии автомобиля ЗИЛ-431410:

1 – двигатель, 2 – сцепление, 3– коробка передач, 4, 5– карданные передачи, 6 – главная передача заднего моста (одинарная гипоидная)

Результаты расчета значений КПД трансмиссии на различных передачах приведены в табл. 1.4.

Таблица 1.4.

Значения КПД трансмиссии автомобиля на различных передачах

Режим работы	Коэффициенты
	k	l	m
КПП 1	2	1	3	0.890
КПП 2	2	1	3	0.890
КПП 3	2	1	3	0.890
КПП 4	2	1	3	0.890
КПП 5	0	1	3	0.927

Вывод: По технической характеристике автомобиля построил график внешней скоростной характеристики двигателя ЗИЛ-508.10 автомобиля

ЗИЛ-431410, где представлены зависимости крутящего момента и мощности двигателя от частоты вращения коленчатого вала. Определил потери в трансмиссии и ее КПД.
