"Перевозка подвижной техники судами морского флота"
Перевозка подвижной техники может осуществляться на специализированных судах-автомобилевозах, судах типа Ро-Ро или на многоцелевых и универсальных судах.
Согласно Правил в категорию подвижной техники, перевозимой на морских судах, входят:
самоходная техника (СТ) - легковые и грузовые автомобили, тракторы, экскаваторы, подъемно-транспортные, строительные, дорожные, сельскохозяйственные и другие колесные (КТ) и гусеничные (ГТ) самоходные машины;
прицеп (трейлер) (ПР) - высоко - или низкорамная прицепная платформа, имеющая оси впереди и сзади, используемая для транспортировки грузов по магистральным дорогам (магистральное транспортное средство);
полуприцеп (семитрейлер) (ПП) - высокорамная платформа, имеющая только заднюю ось. с опорой передней части на седельное устройство тягача, соединяемое с ним шкворнем, используемая для транспортировки грузов по магистральным дорогам;
автопоезд (АП) - состав из автомобиля с одним или двумя прицепами на жесткой сцепке. (Для целей расчета средств крепления каждое звено автопоезда рассматривается как отдельное транспортное средство):
сочлененный автопоезд (СП) - комбинация тягача с полуприцепом;
комбинация транспортных средств (КТС) - означает автомобиль, соединенный с одним или более буксируемыми транспортными средствами. (Для целей расчета средств крепления каждое звено комбинации рассматривается как отдельное транспортное средство);
Ролл-трейлер (РТ) - низкорамный полуприцеп без тормозов и сигнальных огней, соединяемый с тягачом специальным устройством - гузнехом, используемый для транспортировки и хранения грузов на территории порта и на судах.
Подготовка подвижной техники к морской перевозке осуществляется в соответствии с ГОСТ 26653. Для унификации размещения и крепления вся подвижная техника разбита на группы по массе с интервалом 2 т (табл.10.7). В соответствии с этой разбивкой, в Правилах приводятся рекомендованные схемы крепления автотехники с учетом использования многооборотных или разовых средств крепления, смотри Приложение 1 к РД 31.11.21.19-96.
В зависимости от типа судна, выделенного под перевозку, применяются различные технологические схемы погрузки/выгрузки, размещения и крепления груза. Кроме того учитывается, какой вид топлива используется на конкретном виде самоходной техники, если погрузка производится "своим ходом". С этой точки зрения самоходную технику подразделяют на два подкласса. Подкласс 3.3 - легковоспламеняющиеся жидкости типа бензина с температурой вспышки от 23 до 67 °С (по ГОСТ 19433).
Подкласс 9.2 - горючие жидкости типа дизельного топлива с температурой вспышки от 61 до 100 °С. i
Специализированные суда-автомобилевозы имеют соответствующее технологическое оборудование, которое обеспечивает быструю погрузку, размещение крепление и обслуживание самоходной техники. Они оборудованы соответствующей системой вентиляции грузовых помещений, пожарной сигнализацией и средствами пожаротушения.
В процессе грузовых операций на специализированных судах возникает ряд проблем для экипажей судов, основными из которых являются следующие:
рациональное размещение подвижной техники на судне;
учет количества погруженного груза и его техническое состояние;
крепление груза в соответствии с требованиями правил;
вентиляция грузовых помещений и соблюдение противопожарных мероприятий.
Эти проблемы возникают вследствие большой интенсивности производства грузовых операций и в ряде случаев небрежного отношения докеров к перегружаемой технике. Характерной особенностью грузовых помещений автомобилевозов является наличие большого числа грузовых палуб, общее число которых может достигать 10-13. Как указывалось ранее первоначально высота просветов между стационарными палубами выбиралась исходя из размеров перевозимой автотехники, в основном легковых автомобилей, и составляла 1,65-1.8 м. По мере расширения номенклатуры перевозимой автотехники конструкция грузовых помещений автомобилевозов совершенствовалась за счет увеличения межпалубного пространства между стационарными палубами до 6,5 м и установки между ними подвижных палуб-платформ. Такая конструкция позволяет иметь широкий выбор межпалубных пространств: 6200; 4600; 4000; 3300; 2450; 2400; 2200; 1650 мм (рис.10.20). Автомобилевозы обычно имеют две аппарели: кормовую и бортовую, а в грузовых помещениях все палубы связаны между собой пандусами, подъемными рампами и лифт-подъемниками (рис.1 и 2).
При работе на несколько ходов экипаж судна не в состоянии обеспечить постоянное наблюдение за потоком подвижной техники. В этом случае судовладелец нанимает независимых сюрвейеров, которые постоянно наблюдают за процессом погрузки и по окончании грузовых работ выдают соответствующие акты, отражающие количество погруженного груза и его качественное состояние.

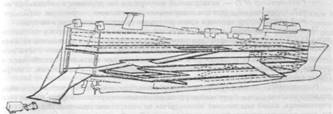

Рис.1 Внутренние пандусы на ролкере
Рнс.2. Грузовые лифты: а - лифт рычажного типа ("ножницы"); б - лифт L - образного типа
Для оперативного руководства погрузкой автотехники разрабатывается технологический график движения с учетом наличия аппарелей, пандусов и лифт-подъемников.
План размещения и крепления подвижной техники на судах разрабатывается портом погрузки совместно с грузовым планом на основе типовых схем, приведенных в "Правилах" и в судовом "Наставлении по креплению грузов". Эти планы должны согласовываться со службой пожарной охраны порта и утверждаться администрацией судна.
При разработке схем размещения подвижной техники необходимо учитывать, что:
подвижная техника должна располагаться преимущественно вдоль судна;
бортовые автомобили и прицепы допускается размещать в 1-2 ярусах; во втором ярусе на бортовых автомобилях и прицепах допускается размещать бортовые автомобили, прицепы, легкие тракторы, легковые автомобили и другие виды ПТ, масса которых не превышает грузоподъемности автомобилей первого яруса; в третьем ярусе на бортовых автомобилях и прицепах допускается размещать легковые автомобили или ПТ аналогичных им габаритов и массы; суммарная масса ПТ второго и третьего ярусов не должна превышать грузоподъемности ПТ первого яруса.
Расстояние между отдельными единицами ПТ должно быть не менее: 0,6 м - для автобусов и троллейбусов; 0.1-0,3 м - между бортами легковых автомобилей и всех других видов ПТ: 0.1 м - по длине ПТ. Во всех случаях величина зазора должна обеспечивать возможность и удобство крепления ПТ.
При размещении подвижной техники необходимо предусмотреть проходы, в том числе по периметру трюма шириной около 0.6 м, а по количеству не менее одного прохода вдоль и одного поперек судна на универсальных и пассажирских судах (от борта до борта) в каждом отдельном грузовом помещении; на судах типа Ро-Ро - один вдоль и два прохода поперек от борта до борта.
Размещение ролл-трейлеров и прицепов (полуприцепов). Ролл-трейлеры и прицепы должны перевозиться только на специализированных судах типа Ро-Ро или на автопассажирских паромах. Предпочтение должно отдаваться размещению РТ и ПР вдоль судна, при этом необходимо учесть, что расстояние между РТ должно оставаться не менее 300 мм в поперечном и не менее 600 мм в продольном направлениях.
Буксировка ПТ по пандусам и палубам судна должна осуществляться на жесткой сцепке. Скорость передвижения тягачей по пандусам и аппарели судна должна выбираться в зависимости от конкретных условий, но не превышать: 8 км/ч - на подъемах с грузом; 15 км/ч - на подъемах без груза и на спусках с грузом и без груза. - Каждое специализированное судно должно иметь схему размещения и крепления подвижных средств, а сама подвижная техника должна быть приспособлена для крепления на судне. В начале освоения технологии перевозки автотехники на паромно-пассажирских судах имели место аварии с тяжелыми последствиями, ряд которых был вызван тем обстоятельством, что тяжелые грузовые машины не имели специальных приспособлений для крепления их на судах. В связи с этим в рамках ИМО была разработана резолюция A14/Res-581, раздел 5. требования которой сводятся к следующему:
транспортные средства, которые используются для перевозки на паромно-пассажирских судах и судах Ро-Ро, должны быть специально приспособлены для этой цели;
точки крепления на магистральных транспортных средствах должны быть спроектированы для крепления подвижной техники на судне и снабжены отверстиями, позволяющими закрепить только один найтов. Точки крепления на палубе и отверстия на транспортных средствах должны обеспечивать возможность выравнивания направления найтова на палубе;
с каждой стороны транспортного средства должно быть не менее двух и не более шести точек крепления в зависимости от условий размещения и крепления.
В соответствии с условиями, указанными ниже в примечаниях I, 2 и 3, минимальное количество и минимальная прочность точек крепления должны соответствовать данным, приведенным в табл.
Примечание 1. Для автопоездов цифры относятся к каждому звену, т.е. автомобилю и каждому прицепу соответственно.
Примечание 2. Тягачи полуприцепов исключены из таблицы. Они должны быть снабжены двумя точками крепления в передней части тягача, прочность которых должна быть достаточной для предотвращения продольного движения транспортного средства. Буксирное устройство в передней части может заменить две точки крепления.
Примечание 3. Если буксирное устройство используется для крепления транспортных средств, иных чем тягачи полуприцепов, оно не может заменить или быть замешено ранее упомянутым минимальным числом и прочностью точек крепления на каждой стороне транспортного средства.
Каждая точка крепления на транспортных средствах должна быть обязательно обозначена ясно видимым цветом и они должны быть так расположены, чтобы обеспечить эффективное крепление найтовами по всему периметру транспортных средств. Точки крепления должны обеспечивать передачу усилий от найтовов к шасси магистральных транспортных средств. Найтовы не следует крепить к бамперам или осями, за исключением случаев, когда они специально для этой цели предназначены и передают усилия прямо на шасси. Точки крепления на транспортном средстве должны быть расположены так, чтобы найтовы можно было разместить и приготовить к установке заранее, особенно при наличии на транспортном средстве бортового ограждения. Отверстия точек крепления могут быть произвольной формы, но должны обеспечивать внутренний зазор не менее 80 мм. Эквивалентные или более прочные устройства крепления могут быть приняты на транспортных средствах, для которых условия неприменимы.
До начала погрузки ПТ администрация судна должна обеспечить размещение средств крепления по грузовым палубам с подвеской комплектов на бортовых стеллажах по рядам планируемого размещения ПТ. Приемка подвижной техники к погрузке на судно должна производиться путем осмотра на предмет наличия необходимого числа точек крепления, их соответствующей маркировки, надежности укладки и крепления груза на транспортном средстве и т.д.
Суда, привлекаемые к перевозкам подвижной техники, должны быть обеспечены "Наставлением по креплению грузов", разработанным в соответствии с требованиями РД 31.11.21.16-96. Палубы судна, предназначенного для перевозки подвижной техники, должны быть оборудованы точками крепления найтовов. Размещение точек крепления оставляется на усмотрение судовладельца с учетом следующих условий. Расстояние между точками крепления в продольном направлении не должно превышать 2,5 м. Однако может быть признано необходимым размещать точки крепления в носовой и кормовой оконечностях судна более часто, чем в центральной части. Поперечное расстояние между точками крепления должно быть не менее 2,8 м и не более 3,0 м. Минимальная прочность каждой точки без остаточных деформаций должна составлять 120 кН. Если точка крепления предназначена для закрепления нескольких найтовов одновременно, то ее прочность должна быть пропорционально увеличена.
На ролкерах, как и на автомобилевозах, где погрузка самоходной техники производится своим ходом или методом буксировки, а также используется большое количество погрузчиков, происходит повышение взрывоопасных и вредных испарений и выпускных газов. Учитывая большую интенсивность движения автотехники в грузовых помещениях автомобилевозов, загазованность выхлопных газов и испарений топлива достигает предельных концентраций.
Для расчетов, связанных с вентиляцией грузовых помещений, следует брать верхний предел. На ролкерах объемы грузовых помещений достигают 60 тыс. м" и более, при этом объемы отдельных грузовых помещений, не разделенных на отсеки, в ряде случаев достигают 20-40 тыс. м3 . Учитывая требования к вентиляции грузовых помещений обеспечить 6-20-кратный обмен воздуха в час, объем подачи воздуха вентиляторами на судах уже достигает 2 млн. м3 /ч. Такая установка требует значительных первоначальных затрат при строительстве судна и больших расходов энергоресурсов в процессе эксплуатации судна. Это ставит перед судостроителями и эксплуатационниками задачу не только определения объемов вентилируемых помещений и мощности вентиляционных систем, но главным образом нахождения наивыгоднейших путей работы системы в целом. Разработкой требований к системам вентиляции ролкеров занималась специальная рабочая Группа подкомитета ИМО.
К числу выработанных группой рекомендаций относятся следующие:
закрытые грузовые помещения, предназначенные для перевозки самоходной техники, должны быть обеспечены не менее чем 6-кратным обменом воздуха в час из расчета на пустой трюм;
вентиляторы должны обеспечивать постоянную работу в период пребывания самоходной техники на борту судна. В тех случаях, когда это нецелесообразно, допускается работа вентиляционной системы ежесуточно ограниченное время, но в любом случае должна быть обеспечена вентиляция грузовых помещений до уровня установленных безопасных пределов, особенно перед началом производства грузовых работ;
вентиляционная система должна быть раздельной для каждого грузового помещения и должна исключать образование разреженных зон, воздушных ям и расслоения воздушной массы, система должна обеспечивать быстрое и эффективное перекрытие вентиляционных каналов в случае пожара при любых погодных условиях;
вентиляционные шахты, каналы и заслонки должны быть изготовлены из стали.
Задача оборудования судов системой вентиляции осложняется рядом обстоятельств: конструкция грузовых помещений на этих судах характеризуется большой протяженностью, практически, грузовые палубы от таранной переборки до кормы не разделены поперечными переборками; наличием "мертвых" зон, которые образуются в районах пандусов, рамп и различных выгородок; необходимостью применения определенных инженерных решений по предотвращению проникновения воды через систему вентиляционных каналов в смежные помещения в аварийных ситуациях.
Типичная для ролкеров система вентиляции показана на рис.11.3 Такая система, кроме перечисленных выше недостатков, обладает еще и тем, что на верхней палубе вдоль бортов расположено большое количество воздухозаборников. Это приводит к нерациональному использованию площади палубы, создает препятствия в процессе грузовых операций и потенциальную опасность проникновения воды внутрь судна в аварийной ситуации.
В последние годы была разработана специальная вентиляционная система для ролкеров "Dirivent", которая включает в себя две отдельные вентиляционные системы: основную и вспомогательную. Основная система обеспечивает подачу свежего воздуха в грузовое помещение и удаление отработанных газов. Вспомогательная система предназначена для "перемешивания" трюмного воздуха и ликвидации "застойных" зон. При таком конструктивном решении вентиляторы основной системы могут быть расположены не по всей длине, а только в носовой и кормовой частях судна и надежно защищены от волнового воздействия. Воздуховоды и вентиляторы вспомогательной системы расположены под подволоком грузового трюма. СпециальныеЕсли какое-либо оборудование (кабель, электродвигатель, электрические аппараты, приборы, светильники и т.д.) в грузовом помещении не отвечает вышеуказанным требованиям, то оно должно быть надежно отключено на распределительном щите и должны быть приняты меры к недопущению случайного или преднамеренного его включения в течение всего времени нахождения техники в грузовом помещении и до окончания дегазации помещений (если таковая требовалась). Допускается отключение электрооборудования в грузовом помещении при условии, что место разъема будет надежно заизолировано. Однако это требование не распространяется на системы пожарной сигнализации.
Грузовое помещение, предназначенное для перевозки ПТ, должно быть обеспечено водопожарной системой, и кроме того, одной из следующих систем:
водораспыления и водяных завес;
пенного тушения;
тушения парами легкоиспаряющихся жидкостей;
инертного газа;
углекисло того тушения.
Судно должно быть дополнительно снабжено огнетушителями из расчета 1 шт. на каждые 150 м2 грузового помещения, предназначенного для перевозки ПТ. На каждом судне должны быть комплекты снаряжения для пожарных на каждого члена аварийной партии, но не менее трех. В каждом комплекте должен быть автономный дыхательный аппарат. Применение кислородных изолирующих приборов не допускается. Каждое грузовое помещение должно оборудоваться установками автоматической пожарной сигнализации (УАПС). Рекомендуется использовать УАПС с дымовыми фотоэлектрическими извещателями.
Приемка и сдача автомашин и других транспортных средств производится по внешнему виду и с проверкой пломб на дверях кабины. Если имеются повреждения корпуса или иных деталей, то составляется акт осмотра повреждений транспортного средства, в котором отмечаются все обнаруженные дефекты, повреждения, а также недостающие детали и запасные части. В процессе погрузки грузовой помощник должен четко представлять, что приемку в порту выгрузки, как правило, производят специалисты, которые детально осматривают каждое транспортное средство и фиксируют в актах приемки малейшие обнаруженные дефекты. Если эти дефекты не были обнаружены при погрузке, то ответственность за обнаруженные повреждения ляжет на судно.
