Введение.

Наледи – сложное природное явление, довольно широко распространенное в Восточной части России.

Зимой почти сразу после первых морозов многочисленные ручьи и ключи, текущие по склонам долин и распадков и имеющие, как правило, северную экспозицию, начинают замерзать и образовывать наледи – сначала малозаметные и почти не беспокоящие строителей, но постепенно растущие, приобретающие внушительные размеры и имеющие значительные объемы откладываемого льда.

Наледи серьезно затрудняют работы, оказывая различные воздействия на строящиеся или эксплуатируемые объекты, особенно железнодорожные пути, притрассовые автомобильные дороги, водопропускные трубы и малые мосты.

Факторы наледеобразования, независимо от степени их проявления и характера их воздействия, можно разделить на природные (естественные) и искусственные (сопутствующие), вызываемые полезной деятельностью человека.

В настоящее время существует огромное количество различных средств противоналедной борьбы. По характеру все ее средства делятся на пассивные, ослабляющие наледное воздействие, но не оказывающие влияния на факторы наледеобразования, и активные – ликвидирующие наледеобразовательные процессы или устраняющие воздействие наледей на сооружения.

К пассивным противоналедным устройствам относятся постоянные и временные дощатые и шпальные заборы, сезонные мерзлотные пояса, снеговые валы, отепление постоянно действующих водотоков, подогрев наледных вод, механизированное и ручное рыхление и скалывание льда, а также пропуск наледных вод через железнодорожный путь по освобождаемым от балласта шпальным ящикам или по ледовым канавам под пролетными строениями мостов и в водопропускных трубах. Несмотря на значительные затраты, пассивные способы борьбы с наледями обычно не дают желаемого результата, не обеспечивая также безопасности движение по железным дорогам.

Защитные противоналедные мероприятия

Защитные средства противоналедной борьбы различаются на сезонные и постоянные. К сезонным защитным мероприятиям относятся: устройство сезонных обходов на притрассовых авто­дорогах и зимниках; устройство настилов на наледях, покрываю­щих проезжую часть притрассовых автомобильных дорог; засыпка наледных мест на временных автодорогах щебнем и скальным грунтом; отвод наледных вод но канавам во льду и пропуск их через шпальные ящики железнодорожного пути и проезжую часть притрассовых автодорог; выколка и удаление наледного льда из отверстий водопропускных сооружений и кюветов вруч­ную и механизированным способом с использованием бульдозеров и рыхлителей; резка наледного льда механическими пилами и баровыми механизмами; взрывание наледного льда, а также его таяние.

К постоянным защитным мероприятиям относятся:

• п

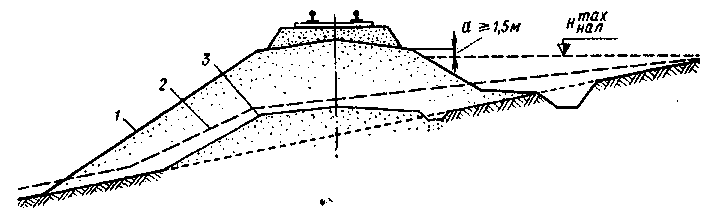

  Рис. 1. Поднятие насыпей земляного полотна на высоту а1,5 м для защиты от наледного подтопления:

  1 — очертание насыпи после реконструкции; 2 — верх наледи до реконструкции; 3 — очер­тание насыпи до реконструкции


  однятие отметки бровки земляного полотна на высоту, иск­лючающую наледное воздействие даже в самые суровые зимы (рис.1);

• у

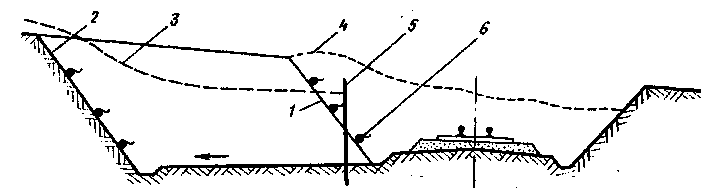

  Рис. 2. Уширение выемки для размещения в ней средств противоналедной

  борьбы:

  1 -- очертание выемки до реконструкции; 2 — очертание выемки после реконструкции; 3 — верх наледи после уширения выемки и строительства противоналедного забора; 4 — верх наледи до реконструкции дороги; 5 — забор; б — выходы наледных вод


  ширение выемок на наледных участках с целью размещения в них заграждающих протнвоналедных устройств временного и постоянного типа (рис. 2);

• перенос отдельных участков дорог с устройством постоянных обходов;

• строительство дополнительных водопропускных труб;

• замена водопропускных труб и малых мостов на свайно-эстакадные мосты;

• замена отдельных водопропускных труб па фильтрующие прорези;

• замена водопропускных труб и малых мостов на специальные противоналедные водопропускные сооружения с необходимыми отверстиями для свободного пропуска наледей;

• установка на проезжей части дорог водоотводящих бордюр­ных камней и водопоглощающих устройств.

Постоянные защитные мероприятия, несмотря на довольно значительные капитальные затраты, могут полностью ликвиди­ровать наледное воздействие на дорожные сооружения или свести его к допустимому минимуму, проявляющемуся только в отдельные, наиболее суровые зимы. Иногда подобный эф­фект может быть обеспечен превращением выемки в насыпь (рис. 3).

В

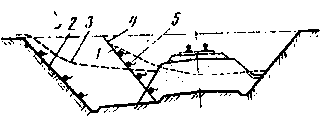

Рис. 3. Превращение выемки в на­сыпь (с уширением выемки для раз­мещения средств противоналедной борьбы):

1 — уровень верха наледи до реконструк­ции; 2 — очертание выемки после рекон­струкции; 3 — уровень яерха наледи пос­ле уширения выемки; 4 — очертание вы­емки после постройки дороги; 5 — выхо­ды наледных вод

Водоотводящие бордюрные камни представляют собой своеоб­разные сборные лотки из железобетона, имеющие водоприемные отверстия, которые могут не только поглощать, но и отводить наледную воду.

Некоторые модификации таких устройств имеют откидные крышки и нагревательные элементы, являясь одновременно средствами снегоборьбы. Наиболее целесообразно применять эти устройства в населенных пунктах или на горных дорогах, имеющих требуемые уклоны.

Водопоглощающие устройства предназначены в основном для защиты от наледей, возникающих при таянии снега (стоковых), на больших площадях, имеющих асфальтобетонное или бетон­ное покрытие. Их выполняют в виде блоков из фильтрующего Морозостойкого бетона либо пластбетона (рис. 4). При необхо­димости они могут иметь вверху сменный блок-фильтр, под ко­торым помещается нагревательный элемент, обеспечивающий успешное функционирование этого устройства в самых суровых климатических условиях.

С

К специальным водопропускным сооружениям, предназначен­ным одновременно для безналедного пропуска постоянно и пери­одически действующих водотоков, относятся специальные свайно-тоннельные водопропускные сооружения, противоналедные мосты-трубы, эстакадные засыпные мосты с лотковыми пролет­ными строениями, эстакадные мосты с подземными водовмещающими и водопропускными каналами.

Свайно-тоннельные водопропускные сооружения представля­ют собой конструкцию, расположенную в нижней части насыпи земляного полотна в виде тоннельной полости или щели необхо­димой толщины, образованной рядами свай с плитами-насадка­ми и заборными стенками-плитами, служащей для беспрепятст­венного пропуска водотока с постоянно действующей наледью.

Применение этих сооружений в качестве противоналедного средства основано на минимальном нарушении местных инже­нерно-геологических, гидрологических и гидрогеологических ус­ловий, являющихся обычно мощными факторами наледеобразования.

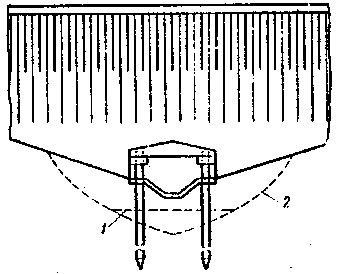

Рис. 5. Протнвоналедный мост-труба:

1 — уровень подруслового потока; 2— гра­ница аллювия

Эстакадные засыпные мосты с лотковым пролетным строени­ем, рекомендуемые в качестве эффективных противоналедно-водопропускных сооружений, сохраняют все преимущества легких свайно-эстакадных мостов и устраняют их значительный недостаток — легкую выпучиваемость опор. Конструкция таких засыпных мостов представляет собой лотковое пролетное строе­ние из сборных элементов, установленное через насадки на опоры из свай-оболочек.

Лотковое пролетное строение состоит из плит перекрытия, имеющих по краям вертикальные стенки, образующие лоток, за­сыпаемый скальным или дренирующим грунтом, по верху кото­рого укладывают верхнее строение железнодорожного пути или устраивают проезжую часть автомобильной дороги. Во избежа­ние высыпания грунтов насыпи в русло водотока с наружной стороны свайных опор устанавливают плитное ограждение, кото­рое у входной и выходной части русла разводится в стороны, ликвидируя конусы насыпи.

В случае необходимости конструкция таких сооружений мо­жет быть и многопролетной. Эстакадные мосты с лотковыми пролетными строениями являются эффективными защитными противоналедными средствами, позволяющими русловым нале­дям беспрепятственно проходить через них.

Эстакадные мосты с подземными водовмещающими каналами

п

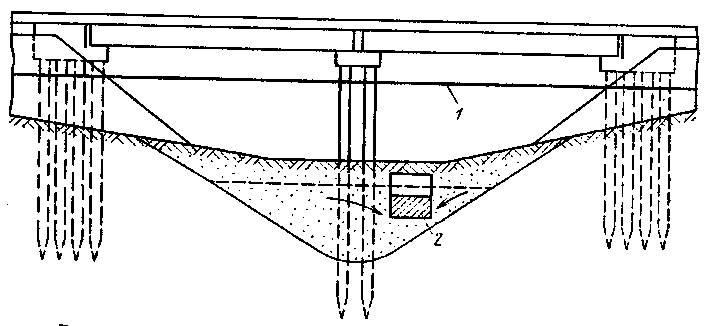

Рис. 6. Эстакадный мост с подземным водовмещающим каналом:

1 — поверхность наледи до постройки водовмещающего канала; 2 — подземный водовмещающий канал

В качестве каналов могут быть использованы продольные траншеи, засыпанные крупноглыбовым скальным грунтом, а так­же железобетонные трубы больших диаметров. Кроме того, можно применять остатки срубленных призматических свай, остающиеся после постройки эстакадных мостов, для устройства подземных проходных лотков с теплоизоляцией, которые должны начинать­ся и заканчиваться каменной фильтрующей кладкой или отеп­ленной засыпкой из скального грунта в виде своеобразных вход­ных и выпускных оголовков выше и ниже мостового перехода.

Осушительные устройства и сооружения

В соответствий с применяемой терминологией все осушитель­ные устройства и сооружения, используемые в качестве средств противоналедной борьбы, разделяют на дренажные и каптажные.

К дренажным противоналедным устройствам относится от­крытый дренаж в виде осушительных канав и лотков, а также закрытые дренажи-преградители с водонепроницаемыми экра­нами и перфорированными трубами с засыпным фильтром, с трубофильтрами из фильтрационного бетона, из дренажных экран­ных плит из фильтрационного бетона, из сборных шпунтовых дренажных элементов из фильтрационного бетона, из сборных экранных электроосмотических элементов криогенной конструк­ции.

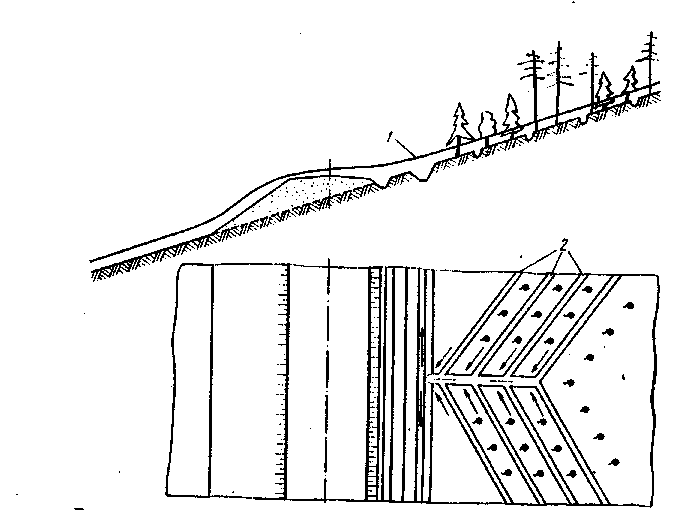

Открытый дренаж в виде осушительных канав и лотков (рис. 7) рекомендуется применять на сильно заросших таежной растительностью бортах речных долин и горных склонов с нали­чием заболоченных террас, подстилаемых элювиально-делюви­альными отложениями.

Как правило, борьба с такими наледями очень затруднена, так как даже хорошо выполненные противоналедные дренажи закрытого типа не всегда могут поглотить все горизонты подзем­ных вод или необходимо устраивать несколько ярусов, в то вре­мя как открытые канавы и лотки легко справляются с этой за­дачей.

Кроме того, открытые дренажи являются особенно эффектив­ными в условиях смешанного питания наледей поверхностными и подземными водами, то выходящими на поверхность из глыбово-россыпных отложений склонов, то вновь поглощаемыми ими.

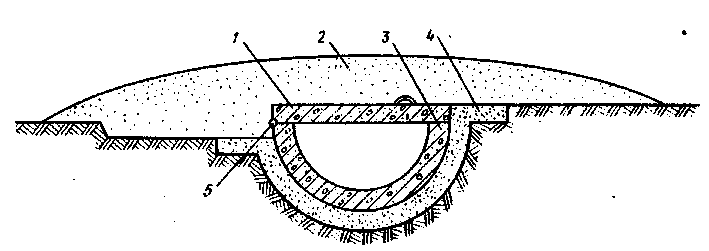

Для успешного применения таких средств противоналедной борьбы можно также рекомендовать использовать на водоот­водных участках сборные железобетонные лотковые элементы в виде полуколец с откидными крышками со слоями эффективно­го утеплителя, например пенопластового (рис. 8).

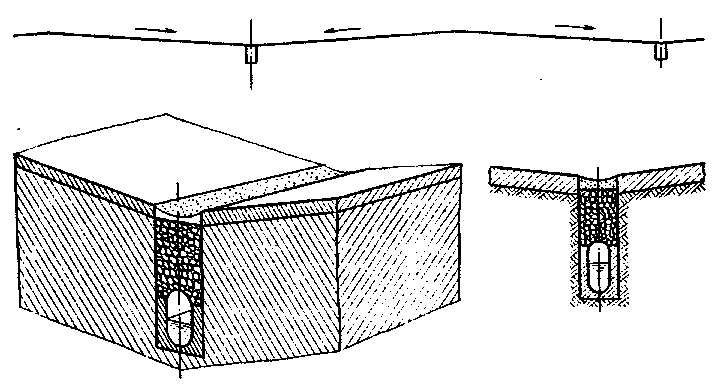

З

Качественное устройство правильно запроектированных противоналедных дренажных сооружений такой конструкции почти полностью гарантирует ликвидацию наледного образования, од­нако требует применения ручного труда. Кроме того, в сложных грунтовых условиях, когда необходимо усиленное крепление стенок траншей, обеспечить качественное выполнение работ затруд­нительно, а доставка дренирующего грунта, перфорированных труб и других материалов на косогорные участки требует пред­варительного устройства временных подъездов, осуществление которых уже само по себе может вызвать появление новых нале­дей.

Несмотря на большую тру­доемкость устройства таких дренажных сооружений и высо­кую стоимость, их долговечность на участках вечной мерзлоты бывает невелика.

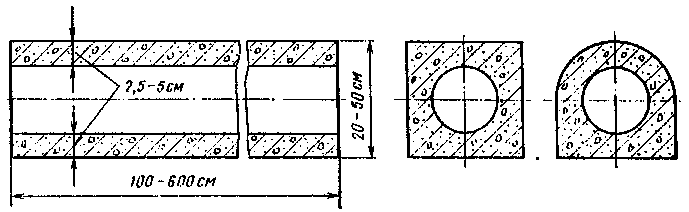

З

Закрытые дренажи из экранных плит фильтрационного бето­на (рис. 11) позволяют полностью механизировать работы по устройству дренажей, в том числе дренажей-преградителей, глав­ной особенностью которых является наличие на сборных секциях водонепроницаемого экрана со стороны ограждаемого соору­жения.

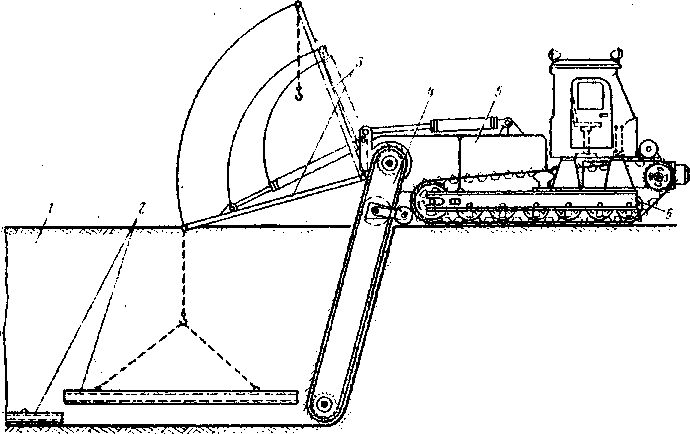

При устройстве таких противоналедных сооружений можно с успехом применять легкие баровые дренажные машины конст­рукции Е. В. Шушакова (рис. 12), с помощью которых не только отрывают траншеи глубиной до 5 м и шириной до 0,5 м в мерз­лом грунте на косогорных участках, но и устанавливают в них дренажные секции.

З

Учитывая, что устройство противоналедных дренажно-шпунтовых сооружений связано с необходимостью использования спе­циальных механизмов — вибропогружателей, электростанций и кранов — рекомендуется применять сборные шпунтовые дрена­жи в основном при новом строительстве.

Закрытые дренажи, основан­ные на новых принципах техни­ческой мелиорации грунтов, пред­ставляют собой индустриальные конструкции сборных дренажей, использующие, кроме гравита­ционного перемещения воды в грунтах, и другие способы их осушения: вакуумный, капилляр­ный, электроосмотический, крио­генный и др.

Закрытый дренаж электроосмотической конструкции (рис. 14) основан на принципе перемещения воды от положительного элек­трода к отрицательному и рекомендуется для т

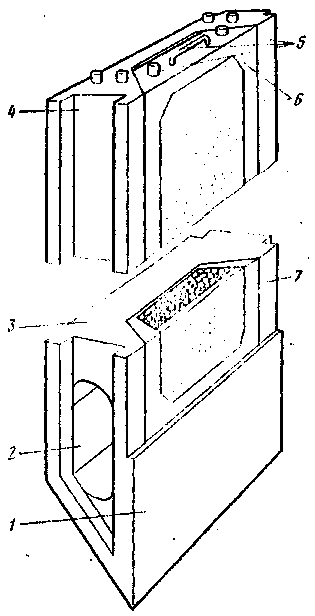

Рис. 13. Закрытый дренаж из сбор­ных (шпунтовых) элементов:

1 — острие дренажного элемента из Же­лезобетона; 2 — овоидальиый водоотводный канал; 3 — стенка из железобетона; 4 — шпунт н гребень на торцовых стен­ках, служащие для соединения отдельных секций; 5 — стержни дли крепления виб­ропогружателей; 6 — рама фильтрующей части; 7 — фильтру кип л я (многослойная) часть, заменяемая после заиливания из крупнопористого бетой я и песчаного пластбетонного фильтра

В случае применения электроосмотического дренажа положе­ние резко меняется — особый импульсный электрический ток напряжением всего в несколько вольт, получаемый от аккуму­ляторной батареи или через понижающий трансформатор и пре­образователь от осветительной или силовой сети, превращает физически связанную воду в гравитационную, которая начинает поступать в дренажные элементы и отводиться за пределы ограж­даемого участка. Положительным электродом служит голый стальной провод, во избежание коррозии покрываемый графитовой смазкой, который укладыва­ют и л глубине 0,5—0,8 м над осушаемым участком, а отрица­тельным — арматура сборных дренажных элементов, выполняе­мых в виде блоков, плит или длинномерных элементов.

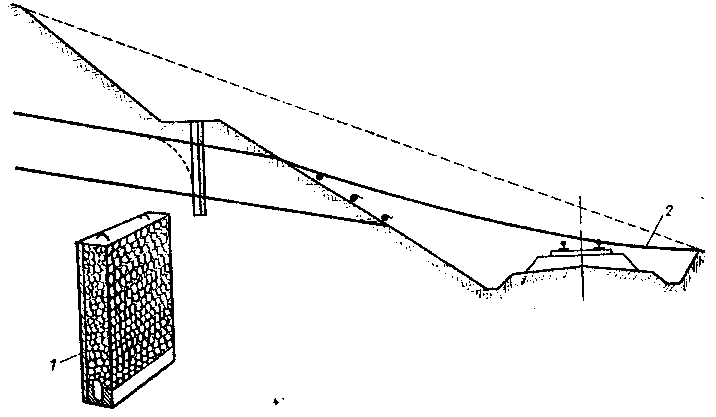

Закрытый дренаж криогенной конструкции (рис. 15) основан па принципе перемещения под­земных вод к фронту промерза­ния и рекомендуется для участ­ков с распространением тонко-дисперсных грунтов. Он состоит из блоков, выполненных из плот­ного морозостойкого бетона с фильтрующими вставками (из морозостойкого бетона или пла­стобетона), в нижней части ко­торых имеется водоотводный канал в виде железобетонного лотка со щелями в стенках.

К

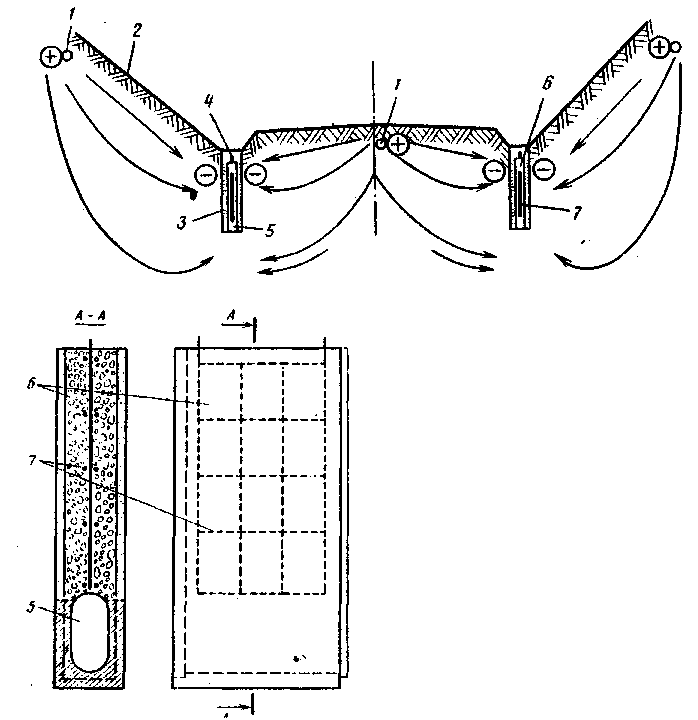

Рис. 14. Закрытый противоналедный дренаж электроосмотической кон­струкции:

1 — положительный электрод (провод); 2 — поверхность откоса; 3 — засыпной фильтр из песка; 4 — монтажные петли, служащие для прикрепления соедините­лей; 5 — водоотводной канал; б — сбор­ные дренажные элементы с отрицатель­ным электродом; 7 — арматура дренаж­ных элементов, служащая отрицатель­ным электродом

О

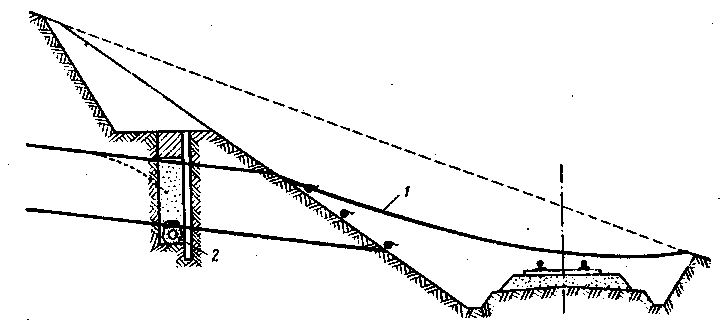

Рис. 15. Закрытый дренаж криоген­ной конструкции:

1 — выходы ключей; 2 — криогенный двухъярусный дренаж: 3 — линзы льда под основной площадкой земляного по­лотна, приводящие к образованию буг­ров пучения до устройства дренажа

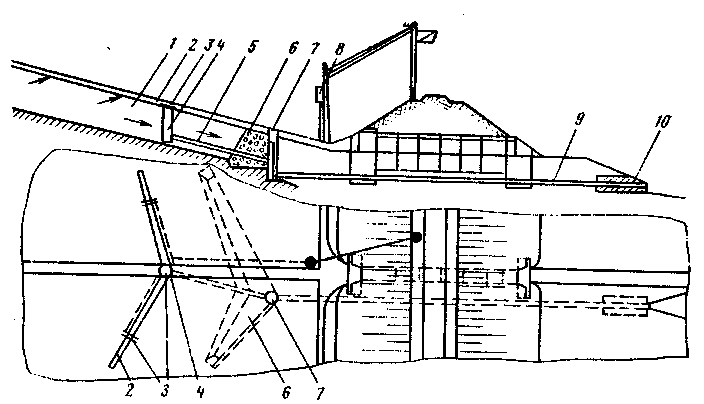

К каптажно-осушительным противоналедным устройствам относятся каптажные противоналедные устройства, пластово-откосные каптажные устройства засыпного типа или сборного типа из плит фильтрационного бетона.

К

Каптированные грунтовые воды подрусловых аллювиальных отложений легко транспортируются за пределы ограждаемого участка железной дороги по водоотводному коллектору, уклады­ваемому под земляным полотном или пропускаемому в отверстии самой водопропускной трубы, если уклон местности позволяет это сделать (рис. 17).

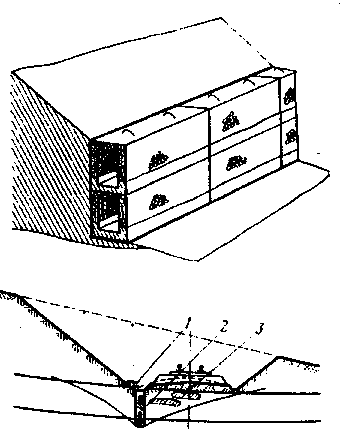

Пластово-откосные каптажные устройства из сборных плит представляют собой слой фильтра из песчано-гравийной смеси, насыпаемой на спланированную поверхность откоса выемки земляного полотна с многочисленными рассеянными выходами горизонтов подземных вод, на который укладывают сборные плиты из фильтрационного бетона.

В

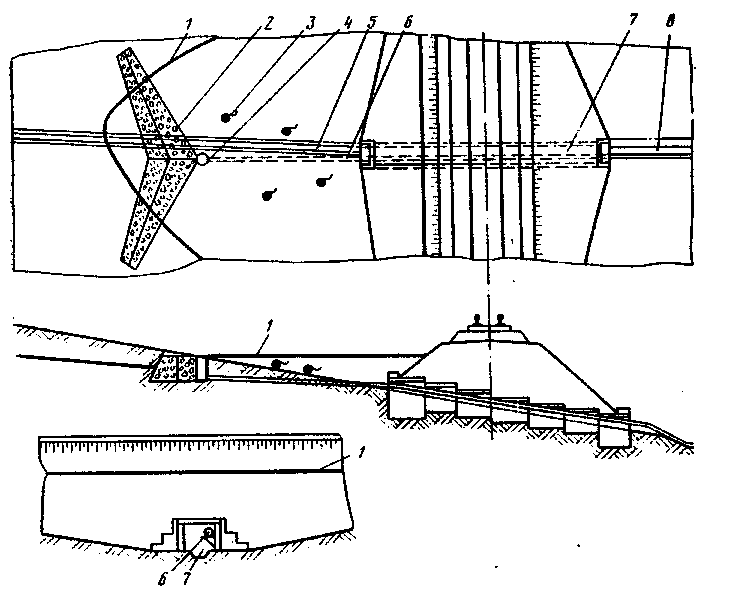

Рис. 17. Каптажное противоналедное устройство с пропуском наледных вод по коллектору, укрепляемому на кронштейнах внутри отверстия водопропускной трубы:

1 — уровень наледей до сооружения каптажного устройства: 2 — У-образное каптажное устройство; 3 — выходы ключей; 4 — водоприемно-смотровой колодец; 5 — водоотводная канава; 6 — водоотводный коллектор; 7 — водопропускная труба; 8 — выпуск каптиро­ванных вод

Регуляционные противоналедные мероприятия

К таким регуляционным противоналедным мероприятиям от­носятся: углубление и спрямление русел рек, устройство каменно-земляных дамб для создания подпора с целью ликвидации перекатов и мелководий концентрация водных потоков сужени­ем русел, устройством водоотводных каналов и лотков, устройст­вом искусственных подрусловых каналов для концентрированно­го пропуска подземных вод аллювиальных отложений.

Все эти мероприятия, за исключением последнего, просты, од­нако противоналедный эффект от них может быть достаточно высок. Поэтому при строительстве и эксплуатации дорог на Се­вере их следует повсеместно применять для ликвидации или зна­чительного уменьшения русловых наледей.

Что касается устройства подрусловых каналов для концент­рированного пропуска подземных (грунтовых) вод в аллювиаль­ных отложениях, рассмотренного выше, то применение их следует расширять благодаря весьма высокой эффективности и малой стоимости»

Мероприятия и устройства, вызывающие таяние льда и подогрев наледных вод

Такие иротивоналедные мероприятия могут быть как сезон­ного, так и постоянного типа. К мероприятиям сезонного типа относятся засоление наледного льда, таяние льда электронагре­вательными элементами и греющими кабелями от передвижных электростанций, паровыми иглами от передвижных локомоби­лей, сжиганием жидкого и твердого топлива в открытых метал­лических емкостях, специальными льдотающими агрегатами.

Засоление наледного льда, основанное на понижении точки замерзания воды в зависимости от количества .растворенных в ней солей, довольно широко применяют .на многих автомобиль­ных дорогах для борьбы с гололедными образованиями.

Кроме хлористых солей натрия и кальция, исходя из опыта ГДР можно рекомендовать хлористый магний, понижающий точ­ку замерзания водного раствора почти до — 40°

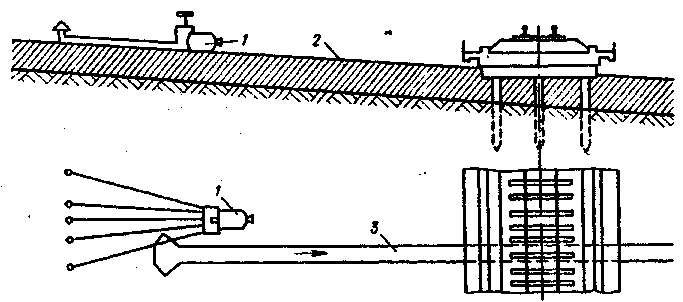

Таяние льда электронагревательными элементами и греющи­ми кабелями от передвижных электростанций оказывается экономически выгодным по сравнению с ручным скалыванием и уда­лением наледного льда, несмотря на относительно высокую стои­мость электроэнергии.

Для обслуживания одного, а иногда и нескольких перегонов с наледными участками достаточно одной передвижной электро­станции, установленной на вездеходе или автомобиле высокой проходимости, обслуживаемой водителем-мотористом, который периодически (4—5 раз в сутки) совершает челночные рейсы. У наледного объекта водитель-моторист подключает ранее уложен­ные нагревательные элементы или греющие кабели к распредели­тельному щиту передвижной электростанции, вызывая таяние на­ледного льда или подогрев наледных вод.

На наледный участок можно также доставлять небольшие пе­реносные электростанции, работа которых в течение нескольких суток может полностью ликвидировать наледную опасность, так как подогретые наледные воды вызывают протаивание наледного льда с образованием внутри него довольно значительных каналов и полостей, по которым наледные воды могут циркулировать, не замерзая, довольно продолжительное время.

Таяние льда сжиганием жидкого или твердого топлива, не­смотря на его кажущуюся малую эффективность, применяют на многих отечественных и зарубежных дорогах главным образом благодаря его простоте, дешевизне и довольно ощутимым резуль­татам при правильном использовании для борьбы с русловыми, грунтовыми и смешанными наледями.

Наиболее простым вариантом этого способа является сжига­ние дров в порожних металлических бочках от топлива со срезан­ными верхними днищами, тепло от которых передается льду, об­разуя его интенсивное таяние и ускоряя подогрев наледных вод.

И

Рис. 18. Таяние наледного льда с применением льдотающего агрегата: 1 — льдотающий агрегат; 2 — поверхность наледи; 3 — канава для отвода воды

Таяние льда с применением агрегатов (рис. 18) является эф­фективным противоналедным средством. Такие агрегаты пред­ставляют собой устройства, аналогичные применяемым на строи­тельстве гражданских зданий для сушки стен («огнеметам»). Они работают на соляровом топливе, но имеют систему жаровых труб, по которым горячие газы отводятся от топки, вызывая тая­ние наледного льда и подогрев наледных вод.

Этот способ борьбы с наледями по сравнению с таянием льда сжиганием дров в металлических бочках более эффективен и эко­номичен, поэтому может рекомендоваться к широкому использо­ванию на эксплуатируемых дорогах.

К постоянным устройствам для таяния льда и подогрева на­ледных вод относятся обогрев проезжей части дорог, днищ водо­токов, лотков труб, мостовых русел электрическими нагреватель­ными элементами, встроенными в конструкции дорожных соору­жений, а также за счет геотермальной энергии, с помощью го­рячей воды, пара или горячего воздуха, подогрев русловых вод поплавками и рамочными электронагревательными элементами.

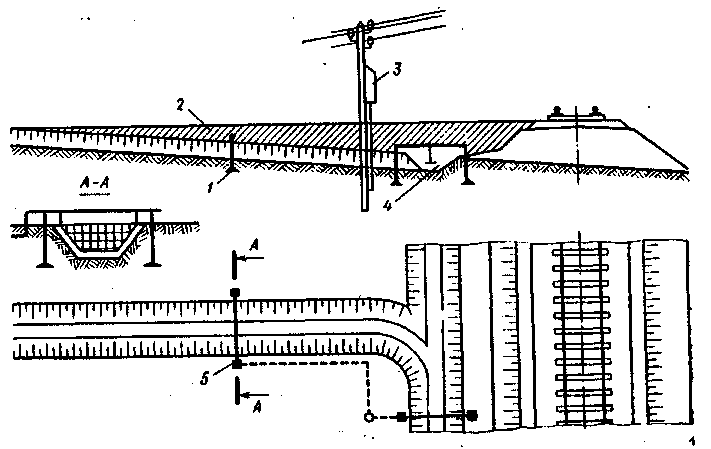

Обогрев проезжей части автомобильных дорог, лотков водо­пропускных труб и мостовых русел электрическими нагревателями, как показывает опыт его применения, может быть очень эффек­тивным противоналедным средством, однако его можно применять при наличии источников электроэнергии.

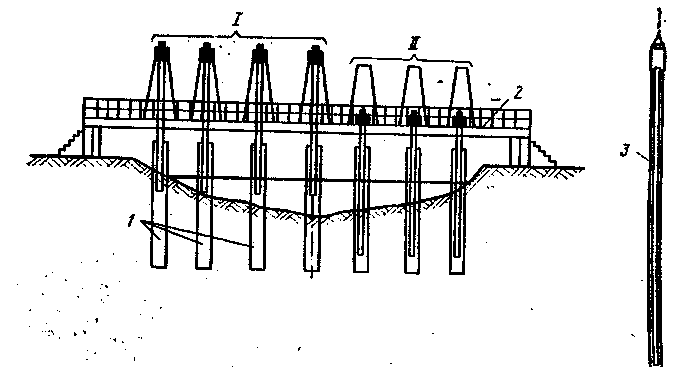

Обогрев дорожных сооружений и устройств горячей водой и паром рекомендуется при возможности получения этих тепло­носителей (в виде отходов производства с промышленных пред­приятий). Наиболее реальна организация такой противопаледной борьбы на заводских территориях, подъездных путях .и дорогах, особенно в населенных пунктах.

Этот способ борьбы с наледями исключительно надежен и прост, позволяет успешно осуществлять борьбу с наледями даже на больших водотоках с минимальными затратами на эксплуата­цию устройств.

П

Заграждающие противоналедные мероприятия и устройства.

Заграждающие противоналедныо средства бывают постоян­ными и сезонными. К сезонным средствам относятся сезонные русловые и грунтовые мерзлотные пояса, снеговые и снежно-ле­довые валы, щитовые, дощатые и шпальные заборы, заграждения из промороженной мешковины.

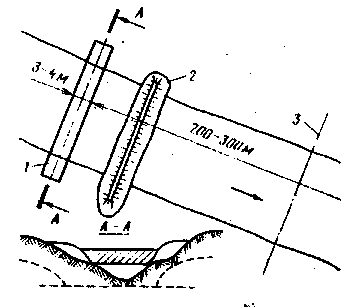

С

Снеговые и снежно-ледовые валы (рис. 22) служат для борь­бы с грунтовыми и смешанными (руслово-грунтовыми) наледя­ми. Как правило, эффективность их мала, так как наледные во­ды могут легко фильтровать че­рез эти валы, хотя их с

Рис. 21. Сезонные грунтовые мерзлотные пояса:

1 — очертание деятельного слоя после устройства пояса; 2 — граница деятельного слоя

до устройства пояса; 3 — выходы надмерзлотных вод после устройства поясов; 4 — мерзлотный пояс: 5 — наледь после устройства пояса; 6 — нагорная канава; 7 — наледь до устройства пояса; 8 — вечная мерзлота; 9 — уровень надмерзлотных вод

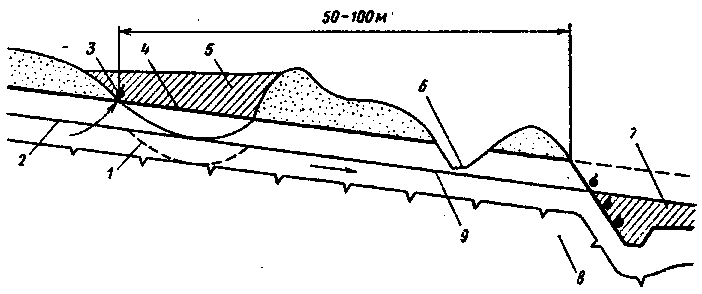

Рис. 22. Снеговые (снежно-ледовые) валы, совмещенные с мерзлотными поясами:

1 — уровень вечной мерзлоты; 2 — уровень воды; 3 — граница промерзания в первую по­ловину зимнего периода; 4 — слой снега; 5 — выходы наледных вод; 6 — наледь: 7 —

снеговой вал

Щ

Заграждения из промороженной мешковины могут рекомендо­ваться в качестве временного противоаварийного мероприятия. Этот метод борьбы с наледями аналогичен предыдущим, но от­личается легкостью устройства (рулонные полотнища прикреп­ляют к заранее установленным стойкам и, увлажняя, промора­живают).

К постоянным заграждающим противоналедным устройствам относятся: русловые мерзлотные пояса с применением заморажи­вающих установок автоматического типа, грунтовые мерзлотные пояса в виде поперечных широких канав с валами или с применением замораживающих установок автоматического типа, земляные валы со шлюзами, фильтрующие дамбы из крупноглыбного грунта, водонепроницаемые экраны, постоянные дощатые заборы, ряжевые стенки с каменным заполнением, железобетонные плит­ные заборы.

Р

Грунтовые мерзлотные пояса в виде поперечных широких канав с валами представляют собой резерв, из которого при бла­гоприятных грунтовых условиях отсыпают земляной вал.

Земляные валы со шлюзами-щитами наиболее эффектив­ны на наледных участках со смешанными руслово-грунтовыми наледными водами.

Главное отличие их от предыдущих конструкций — примене­ние в средней части земляного вала, обычно находящейся в об­ласти тальвега лога с постоянно действующим ручьем, шлюза в виде подъемного или закладного щита, опускаемого в начале зимнего сезона и поднимаемого с началом таяния наледного льда весной. Применением такого противоналедного сооружения уда­ется на ряде наледных участков накопить большое наледное по­ле и не допустить выхода наледи к защищаемому сооружению. Иногда эффективно борются с наледями, устраивая на водотоке несколько валов со шлюзами-щитами.

Фильтрующие дамбы из крупноглыбового скального грунта предназначены для борьбы со смешанными наледями на косогорных участках, а также на незначительных по расходу постоянно действующих водотоках. Такие противоналедные сооружения не требуют приведения их в рабочее состояние, так как являются самонастраивающимися на летний и зимний режимы работы.

Для ускоренного охлаждения тела фильтрующих дамб в на­чале зимнего периода применяют вентиляционные короба, зак­ладываемые в каменную кладку при устройстве дамб, по которым циркулирует холодный воздух, вызывая замерзание фильтрующих наледных вод.

Водонепроницаемые экраны служат для борьбы с грунтовыми наледями и выполняются из деревянного шпунта или мятой гли­ны. Как правило, они самостоятельно не применяются, а только дополняют другое противоналедное сооружение (земляной вал или мерзлотный пояс).

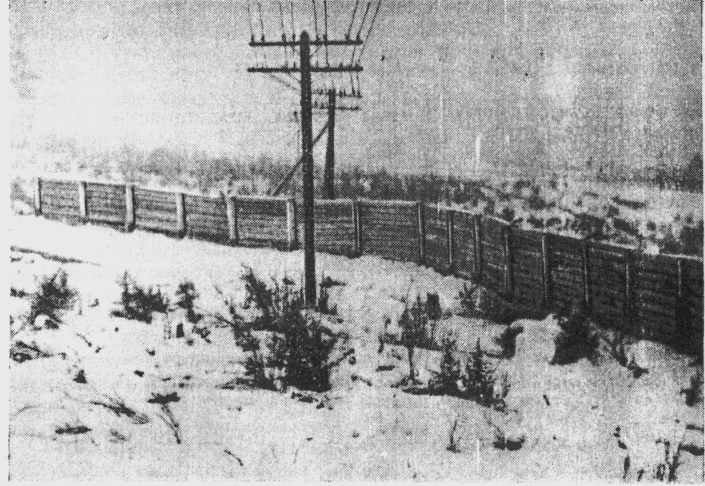

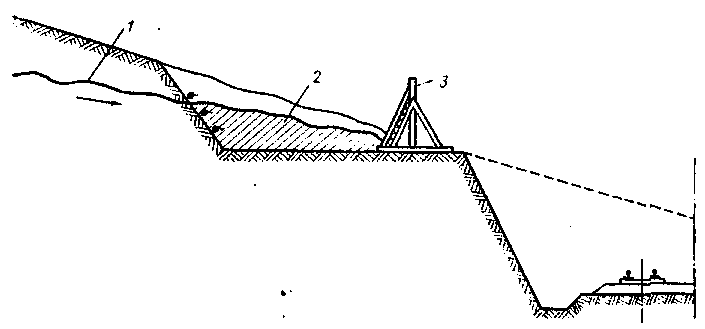

Постоянные дощатые заборы в основном применяют для борь­бы со смешанными руслово-грунтовыми наледями или русловыми наледями на постоянно действующих водотоках с небольшими расходами (типа рассеянно-ключевых вод на косогорных участ­ках). Практика показала, что эффективность таких устройств не­достаточна, так как перед наступлением зимнего сезона их тре­буется приводить в рабочее состяние — закрывать щитами русло водоотводных канав, а также тщательно конопатить все щели и стыки.

Ряжевые стенки с каменным заполнением являются развити­ем описанных выше противоналедных устройств в виде фильтру­ющих дамб, но в отличие от них менее подвержены деформациям пучения, а также требуют меньше камня для устройства. Приме­нять их наиболее целесообразно для борьбы со смешанными, а также русловыми наледями. В последнем случае рекомендуется дополнительно использовать подъемные или закладные шлюзы-щиты в средней части, совпадающие с тальвегом лога, а также водонепроницаемые экраны и автоматические замораживающие установки.

Железобетонные плитные заборы — долговечные противоналедные устройства, хотя и требуют более значительных капиталовложений. Они менее подвержены различного рода деформаци­ям, например пучению, от которых сильно страдают дощатые заборы.

Конструкции этих заборов могут быть разнообразными и за­висят от местных инженерно-геологических условии, но обяза­тельно должны иметь стойки-сваи с противонучинными устройст­вами заанкеривающего типа, а также щиты в виде тонкостенных железобетонных л лит. Основным недостатком их является необхо­димость перевода на летний или зимний режим работы.

Отепляющие противоналедные мероприятия

К весьма аффективным противоналедным мероприятиям кон­структивного типа, способным не только значительно ослабить, но даже полностью ликвидировать наледи, относятся отепляющие мероприятия:

• нанесение на стенки и днища лотком, каналов, канав защит­ных теплоизоляционных покрытий;

• установка навесных щитовых теплоизоляционных крышек над каналами, лотками и канавами;

• перевод зимнего расхода на подземный сток переключением его в специально устраиваемые коллекторы и каналы;

• устройство краткосрочных подпоров воды для образования ледяных кровель над водными потоками;

• устройство отепляющих настилов над канавами, лотками и рус­лами открытых водных потоков

• концентрация водных потоков пропуском их в узких лотках.

Эти .средства противоналедной борьбы отличаются простотой и высокой надежностью, поэтому рекомендуются к широкому при­менению.

Нанесение на стенки и днища лотков, каналов и канав защит­ных термоизоляционных покрытий применяется для снижения тепловых потерь в руслах водотоков и может быть довольно эффективным мероприятием. В качестве покрытий можно исполь­зовать различные материалы (от неноэпоксида до деревянной об­лицовки).

Установка теплоизоляционных щитов и крышек над водоотвод­ными канавами, лотками и каналами позволяет снизить тепловые потери в атмосферу и может быть весьма эффективным мероприя­тием против образования русловых наледей. Их изготовляют из теплоизоляционных материалов (аналогично рис. 9) в виде лег­ких навесных конструкций, устанавливаемых в рабочее положе­ние в начале .зимнего сезона.

Перевод зимнего расхода открытых водных потоков на подзем­ный сток очень эффективен при борьбе с русловыми наледями. Для этого можно использовать обычные коллекторы, оборудован­ные водоприемными колодцами, или водовмещающие каналы, описанные выше.

Устройство краткосрочных подпоров воды на постоянно дейст­вующих водотоках для образования над ними ледяных кровель не требует каких-либо капиталовложений для своего осуществления. Подпоры можно получить установкой дощатых закладных щитов между стойками, предварительно забитыми в русло водотока. Сразу же после установления устойчивого ледяного покрова щиты поднимают, вызывая падение уровня воды с образованием над ним теплоизоляционного воздушного слоя.

О

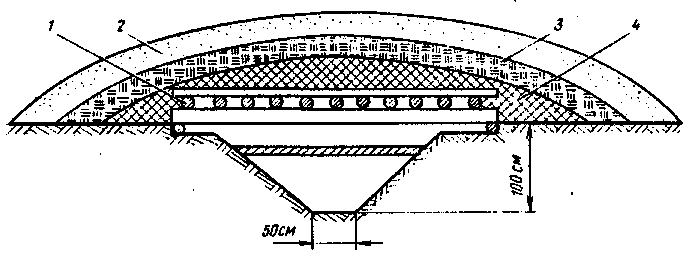

Рис. 26. Отепляющий настил:

1 — жерди; 2 — снег; 3 — мох или торф: 4 — хворост

Заключение.

Список литературы.

1. Шушаков Е.В. Наледи и борьба с ними. М., 1979

2. Рябов В.К., Полин Ю.К., Шушаков Е.В. Методические рекомендации для борьбы с наледями. Хабаровск, 1974. 61 с. (ХПИ)

3. Толстихин О.Н. В краю наледей. Л. Гидрометеоиздат, 1978. 94 с.

4. Чекотило А.М., Цвид А.А., Макаров В.Н., Наледи на территории СССР и борьба с ними. Благовещенск, Амурское книжное издательство, 1960. 207 с.

5. Шушаков Е.В. Защита земляного полотна от наледей – В кн.: сооружение и эксплуатация земляного полотна из пылеватых грунтов. М., Транспорт, 1964, с. 159-187

6. Инженерно-Геологические и мерзлые условия Дальнего Востока. Хабаровск, 1977
