Реферат: Проект локомотивного депо
Наименование работ | Профессия | Разряд | Норма минут | Технические требования, нормы допусков и износов | Оборудование, инструмент | Техника безопасности | |

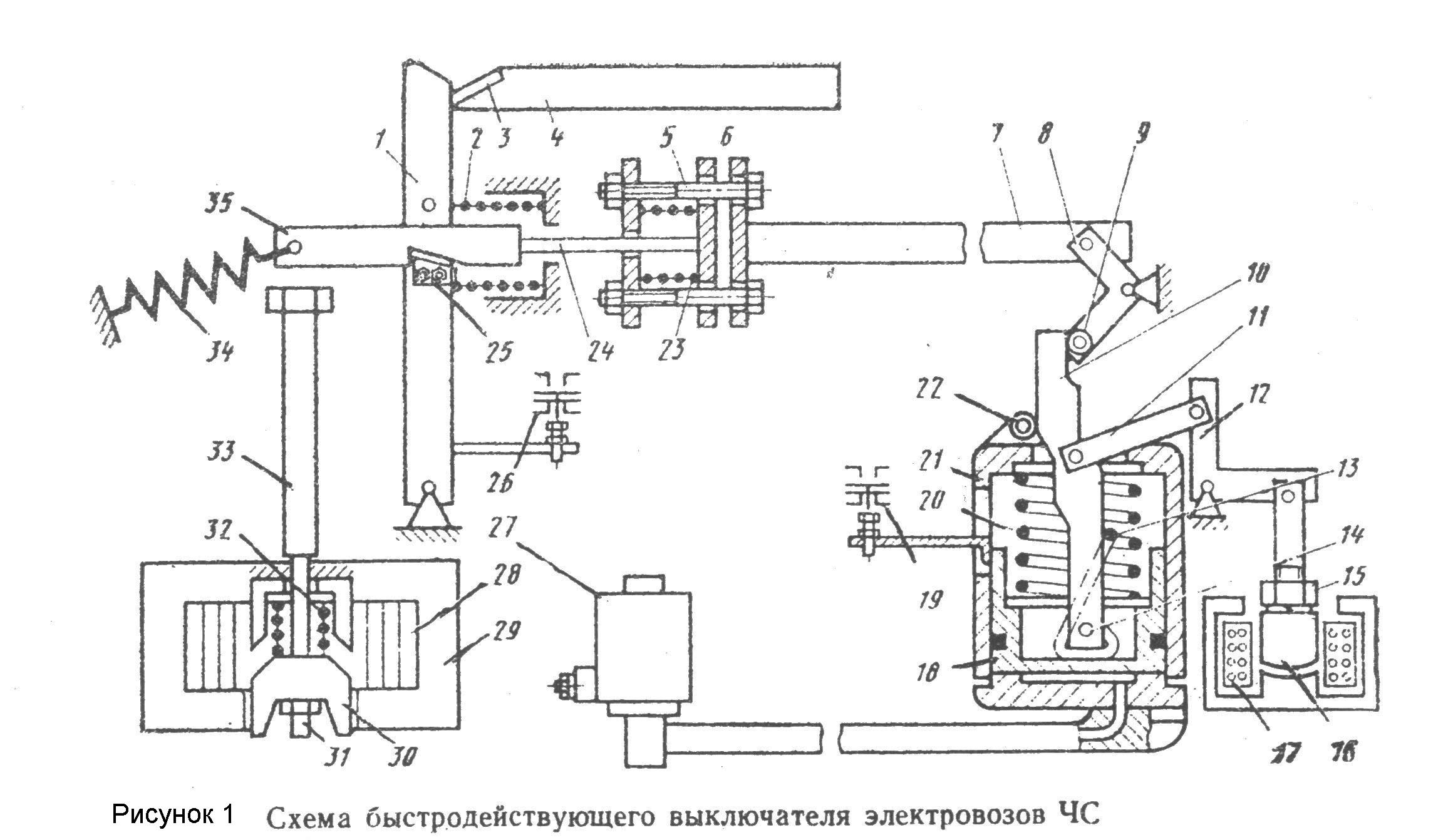

1 | Работу и техническое состояние быстродействующего выключателя проверить | слесарь | 4 | 16 | Проверить ток уставки (2450-2600А), площадь прилегания якоря к сердечнику магнитопровода (не менее 75%), площадь прилегания подвижного контакта к неподвижному (не менее 85%) | Стенд, бумага копировательная, ключ 22. | Использовать исправный инструмент, запрещается использовать ключ со слизанными краями. |
2 | Быстродействующий выключатель продуть, очистить, разобрать, детали осмотреть. | слесарь | 3 | 43 | Продувать воздухом давлением не более 3 кг/см2 при осмотре обратить особое внимание на состояние катушек, пружин, рам магнитопровода, силовых блок. контактов. | Набор ключей, плоскогубцы, молоток, пескоструйная установка. | Использовать спец одежду, очки, респиратор. |
3 | Стержни и перегородки дугогасительной камеры отремонтировать. | слесарь | 5 | 16.2 | Заусеницы зачистить и протереть, поджоги и выжиги залить специальной массой на основе эпоксидной смолы, стенки имеющие трещины заменить. | Шабер, шкурка шлифовальная. | Спец одежда, защитные очки. |
4 | Сопротивление удерживающей катушки замерить | слесарь | 5 | 6,1 | При температуре 20 0С сопротивление должно быть в пределах 35-40 Ом. | Омметр. | Использовать респиратор, защитные перчатки. |
5 | Гибкие шунты, оси и валики протереть, отремонтировать. | слесарь | 5 | 11,0 | Задиры шлифуют, при выработке более допустимой заменяют. Загрязненную смазку заменяют новой. Поврежденные жилы более 10% у входа в наконечник припаивают, шунты с обрывом жилы подлежат замене. | Шлифовальная бумага. | Спец одежда, пользоваться исправным инструментом. |
6 | Пневматический привод протереть, отремонтировать, смазать, корпус покрасить. Натяжные пружины и работу выключаючего механизма отрегулировать. | слесарь | 5 | 16,0 | Поршень с трещинами и сколами заменяют, ширина канавок поршня должна быть 6+ 0,05 мм. При наличии рисок или царапин глубиной более 0,3 мм. шлифуют. Кольца имеющие зазоры более 0,1 мм. заменяют. | Отвертки. Кисть, пассатижи, бордок | Спец одежда, пользоваться исправным инструментом. |
7 | Контакты блокировки зачистить, отремонтировать, тягу на электрическую прочность проверить. | слесарь | 6 | 16,5 | Покрытие контактов имеющие высоту менее 1,2 мм. полностью отливают и напаивают припоем ПСР-45, пластины из серебра марки СР-999, контакты с меньшим износом очищают хромированой пластиной. | Пассатижи, шкурка шлифовальная, припой | Спец одежда, защитные очки. |
8 | Плотность прилегания замыкания и раствор силовых и блокировочных контактов, их смещение проверить и отрегулировать. | слесарь | 6 | 40,5 | Плотность прилегания силовых контактов не менее 85%, раствор 28-22 мм. смещение для всех контактов не более 0,5 мм. раствор блокировочных контактов не более 4,5 мм. | Ключи 12-14, 17-22, штангенциркуль, щюп, пассатижи. | Использовать защитный инструмент. |
9 | Силовые контакты отремонтировать. | слесарь | 5 | 27,6 | При износе более допустимого заменить (толщина контактов в рабочей части должна бить равна 50-44мм.). Площадь прилегания контактов после шабровки не менее 85% контактной поверхности. Проверить по отпечатку копирки на листе белой бумаги. | Чертилка, керн, напильник, шаблон, тигель электрический, копирка, белая бумага. | Спец одежда. Использовать вытяжку и исправный инструмент. |
10 | Проверить прилегание якоря сердечника магнитопровода. | слесарь | 4 | 11,7 | Площадь прилегания после шабровки должна быть не менее 90%, проверяется по отпечатку. | Шабер. | Использовать спец одежду. |
11 | Изоляционную плиту, стержни и изоляторы протереть, изоляционную плиту и стержни выкрасить лаком. | слесарь | 3 | 11,0 | Лак ГФ-92-ХХ (электроизоляционная дугогасительная эмаль). | Салфетка, кисть. | Использовать респиратор. |
12 | Изоляционные тяги рамы покрасить. | слесарь | 3 | 7,0 | Лак ГФ-92-ХК. | Кисть | Использовать респиратор и спец одежду. |
13 | Раму быстродействующего выключателя имеющую отколы и трещины отремонтировать. | слесарь | 4 | 15,0 | Отколы наплавляют, трещины заваривают. Поврежденное место разделывают засверлив концы трещины на всю глубину. Место заварки, наплавки разогревают горелкой, заваривают или наплавляют электродами с последующей зачисткой. | Газовая горелка, электроды, дрель. | Использовать спей одежду, пользоваться исправным инструментом, иметь вытяжную установку. |
14 | Дугогасительные катушки и магнитопровод проверить, отремонтировать, концы проводов зачистить и покрыть лаком. | слесарь | 5 | 31,8 | Витки с прогарами. Раковинами глубиной более 3мм. площади сечения восстанавливают наплавкой меди. | Шланг, напильник, кисть, газовая сварка. | Использовать вытяжную установку, спей одежду. |
15 | Схему электрическую и пневматическую собрать, работу быстродействующего выключателя проверить, нажатие силовых и блокировочных контактов отрегулировать, регулировочные винты зафиксировать планками, запломбировать. | слесарь | 6 | 20,0 | Сначала отрегулировать нажатие контактов (которое должно быть 210 Н) и после этого отрегулировать ток уставки (который должен быть 2000-2500 А.) | Стенд, Динамометр пломбир, набор ключей. | При регулировке тока уставки работник не должен приближаться больше чем на 1 м. |
16 | Схему собрать, быстродействующий выключатель и его узлы на электрическую прочность проверить, схему разобрать, выключатель со стенда снять на электровоз переместить. | слесарь | 6 | 11,0 | Электрическую прочность изоляции проверить напряжением 9500 В переменного тока частотой 50 Гц, приложенным между дугогасительными рогами в течении одной минуты. | Чалочное приспособление, стенд. | Запрещается проводить испытания одному человеку. Работники проводящие испытания должны быть в резиновых перчатках. |
Вступ
Железнодорожный транспорт является основной транспортной инфраструктурой, от которой в полной мере зависит выполнение поставленных задач по развитию экономики Украины.
Важная роль железных дорог подтверждается тем, что они выполняют почти 2/3 внутреннего грузооборота транспорта общего пользования и около 40 % междугороднего пассажирооборота. При решении вопросов развития железнодорожного транспорта, следует исходить из того, что сегодня железнодорожный транспорт стал неотъемлемым технологическим звеном в производственном цикле большинства отраслей народного хозяйства в среде торговли и бытового обслуживания.
Совершенствование обслуживаний и ремонта технологических средств железных дорог решено достичь за счёт создания и внедрения в каждом деле системы средств диагностики и вычислительной техники.
Эффективность решения социально-экономических задач локомотиворемонтного производства всё в большей мере зависит от выбора экономической стратегии на длительную перспективу. В системе ремонта подвижного состава особое место занимает планирование организационно-технического уровня и экономических показателей заводов по ремонту электровозов. Для обоснования перспективных планов необходимо выявить и проанализировать закономерность экономического, организационного и технического развития заводской ремонтной базы электровозов.
Технический уровень производства представляет собой количественную характеристику степени совершенствования материально-технической базы предприятия, достигнутой на основе освоения новой техники, прогрессивной технологии и передового опыта, экономический анализ технического уровня электровозоремонтных заводов, может служить исходным элементом формирования
планов технического перевооружения производства, в котором, в качестве первоочередных, должны включаться объекты, не соответствующие техническим, экономическим и социальным требованиям. Кроме того, определение фактического и технологического уровня позволяет выявить внутрипроизводственные резервы и узкие места на предприятиях отрасли.
В современных условиях важным направлением научно-технического прогресса является механизация и автоматизация производственных процессов.
Ускорение внедрения средств комплексной механизации и автоматизации позволит значительно повысить технический уровень электровозоремонтных заводов. Производственный потенциал электровозоремонтных заводов выражается в их способности производить продукцию ( ремонт электровозов ) определённого технического уровня и качества в необходимом объёме.
Для повышения коэффициента сменности необходимо списывать или передавать другим предприятиям излишнее малозагруженное оборудование, заменять изношенное и морально устаревшее новым, более производительным.
Целесообразно такие мероприятия провести по повышению уровня специализации участков механических и кузнечных отделений, расширять кооперацию в изготовлении запасных частей.
Список використаних джерел
Л 1 Красковская С. Н., Ридель Э. Э., Черепашенец Р. Г. Текущий ре
монт и техническое обслуживание электровозов постоянного тока.
– М.,1989. – 407 с.
Л 2 Левицкий А. А., Сибаров Ю. Г. Охрана труда в локомотивном хо
зяйстве. – 3-е изд. – М., 1989.
Л 3 Маслов Н. Н., Коробов Ю. И. Охрана окружающей среды на же
лезнодорожном транспорте. – 2-е изд. – М., 1997.
Л 4 Охрана труда на железнодорожном транспорте и в транспортном
строительстве: Учебник. - / Под ред. В. С. Крутякова – М.,1983.
Л 5 Папченков С. И. Локомотивное хозяйство: Пособие по диплом.
проект. – М., 1988.
Л 6 Поточные линии ремонта локомотивов в депо. – 2-е изд. – М.,1983.
Л 7 Приказы Министерства транспорта Украины и начальника Прид
непровской железной дороги (№ 351-Ц от 14.12.99 г., № 340-Ц от
01.12.2001 г., 104/Н от 30.09.2005 г.).
Л 8 Экономика, организация и планирование локомотивного хозяйст
ва: Учебник. - / Под ред. С. С. Маслаковой. – М., 1991.
Таблица 6 Составление штатного рассписания участка ТР-1 по ремонту электровозов. Профессия | Численность | Разряд | Часовая тарифная ставка. | Тарифная зароботная плата | За работу в праздничные дни | Доплата за работу в ночное время | Надбавка за выслугу лет | Премия | Всего заработная плата | Отпускные | Фонд оплаты труда | |||||||||||
Бригадир | 8 | 6 | 4,98 | 6646,51 | 152,87 | 2658,61 | 1661,63 | 1993,96 | 13113,57 | 1967,04 | 15080,61 | |||||||||||
Слесарь по ремонту механического оборудования | 5 | 3 | 3,31 | 2761,04 | 63,51 | 1104,42 | 690,26 | 828,31 | 5447,54 | 817,13 | 6264,67 | |||||||||||
6 | 4 | 3,72 | 3723,64 | 74,47 | 1489,46 | 930,91 | 1117,20 | 7335,68 | 1100,35 | 8436.03 | ||||||||||||
8 | 5 | 4,25 | 5672,22 | 113,44 | 2268,89 | 1418,05 | 1701,83 | 11174,43 | 1676,16 | 12850,59 | ||||||||||||
Слесарь по ремонту электрического оборудования | 22 | 4 | 3,72 | 13653,37 | 314,03 | 5461,35 | 3413,34 | 4096,01 | 26938,09 | 4040,72 | 30978,81 | |||||||||||
8 | 5 | 4,25 | 5672,22 | 113,44 | 2268,89 | 1418,05 | 1701,83 | 11174,43 | 1076,16 | 12850,59 | ||||||||||||
8 | 6 | 4,98 | 6646,51 | 152.87 | 2658,61 | 1661,63 | 1993,96 | 13113,57 | 1967,04 | 15080,61 | ||||||||||||
Слесарь по ремонту электрических машин | 6 | 4 | 3,72 | 3723,64 | 74,47 | 1489,46 | 930,91 | 1117,20 | 7335,68 | 1100,35 | 8436,03 | |||||||||||
4 | 5 | 4,25 | 2836.11 | 56,72 | 1134,45 | 709,02 | 850,91 | 5587,21 | 838,08 | 6425,29 | ||||||||||||
2 | 6 | 4,98 | 1661,63 | 38,22 | 664,65 | 415,41 | 498,49 | 3278,41 | 491,76 | 3770,16 | ||||||||||||
Маляр | 2 | 3 | 3,31 | 1104,41 | 22,08 | 441,75 | 276,10 | 331,35,331,35 | 2175,71 | 326,36 | 2502,06 | |||||||||||
Столяр | 2 | 3 | 3,31 | 1104,41 | 22,08 | 441,75 | 276,10 | 558,55 | 2175,71 | 326,36 | 2502,06 | |||||||||||
Стропальщик | 3 | 4 | 3,72 | 1861,93 | 42,83 | 744,73 | 465,46 | 598,64 | 3673,39 | 551.01 | 4224,40 | |||||||||||
Мойщик-уборщик | 4 | 2 | 2,99 | 1995,28 | 39,90 | 798.11 | 498,82 | 1063,54 | 3930,76 | 589,62 | 4520,37 | |||||||||||
Контролер слесарных работ | 5 | 5 | 4,25 | 3545,14 | 81,54 | 1118,06 | 886,29 | 6994,61 | 1049,20 | 8043,76 | ||||||||||||
Фонд оплаты труда по штату вспомогательных рабочих 141966,04 | ||||||||||||||||||||||
Вспомогательные рабочие | ||||||||||||||||||||||
Уборщик производственный помещений | 8 | 1 | 2,75 | 3670,26 | 84,42 | 1468,10 | 917,57 | 1101,08 | 7241,43 | 1086,21 | 8327,64 | |||||||||||
Общественный персонал | ||||||||||||||||||||||
Старшиц мастер | 1 | 930,00 | 930,00 | 232,5 | 279,00 | 1441,5 | 216,23 | 1657,75 | ||||||||||||||
Сменный мастер | 4 | 850,00 | 3400,00 | 78,2 | 1360 | 850 | 1020 | 6708,2 | 1006,23 | 7714,43 | ||||||||||||
Фонд оплаты труда по участку 159665,84 |
7. Охорона навколишнього середовища
Источниками загрязнения атмосферного воздуха являются многие производственные объекты, гражданские сооружения, подвижной состав, в первую очередь промывочно-пропарочные отделения и дезинфекционно-промывочные станции, шпалопропиточные и щебневые заводы, локомотивные и вагонные депо.
Атмосферный воздух загрязняется такими веществами, как пары нафталина, бензола и его аналогов, фенола, парами бензина, различными альдегидами, предельными и непредельными углеводородами.
Особенно неблагоприятно в санитарном отношении загрязнение ограниченных объёмов окружающей среды, в которых постоянно или периодически должны работать люди.
Важнейшим мероприятием по борьбе с загрязнением атмосферного воздуха вредными веществами, является уменьшение их выделения в источниках образования. Этому служит механизация и автоматизация производственных процессов, уплотнение, герметизация и вакуумизация оборудования, создание поточных и непрерывных технологических линий, замена вредных летучих веществ менее вредными и нелетучими, безотходное производство.
Для снижения загрязнения атмосферного воздуха применяются современные установки, позволяющие улавливать вредную пыль, пары и газы – механические сухие пылеуловители типа "Циклон", гидроциклоны, различные пылеотделители, матерчатые или электрические фильтры.
Очистка промышленных выбросов в атмосферу является основной составной частью технологического процесса в депо. Цель её – предотвращение загрязнения окружающего воздуха, удаление вредных пылей и технологических выбросов, уменьшение механического износа оборудования из-за абразивного действия пыли и т.п.
Обезвреживание сточных вод – важная санитарно-техническая проблема, от решения которой зависит безопасное водоиспользование и развития живого мира,
рек, озёр и водохранилищ. Поэтому, при осуществлении санитарного контроля, проводятся исследования сточных вод и вод водоёмов на содержание кислот и щелочей.
В зависимости от степени и качества загрязнения, применяют разные способы очистки сточных вод. Комплекс очистных сооружений депо включает в себя канализационную насосную станцию, приёмный колодец, нефтеловушки, регулирующие ёмкости.
Несмотря на высокую эффективность сооружений, в сточных водах содержится определённая доля вредных веществ. Поэтому постоянно ведётся усовершенствование очистных сооружений.
Санитарная охрана почвы охватывает балластную призму железнодорожного полотна, территорию станции, промышленных объектов и жилищных помещений.
Почва загрязняется промышленными и бытовыми отходами. Интенсивность её загрязнения зависит от интенсивности образования и времени последующего обезвреживания этих отходов. Большой урон почве наносят ядохимикаты и химические вещества, так как они уничтожают микрофлору почвы и снижают её самоочищение. Важное место в борьбе с загрязнением почвы занимает исправность масляной и топливной систем дизеля, состояние уплотняющих элементов кожухов и камер смазываемых узлов и агрегатов тягового подвижного состава.
6 Пожежна безпека
Основные требования пожарной безопасности объекта, в том числе к содержанию территорий, зданий и сооружений, электроустановок, к системам отопления, вентиляции и технологическому оборудованию, противопожарному водоснабжению, пожарной технике и средствам связи, изложены в «Типовых правилах пожарной безопасности для промышленных предприятий», утвержденных Главным управлением пожарной безопасности Укирзалізниці.
В обеспечении пожарной безопасности особое место занимает противопожарная подготовка инженерно-технических работников, служащих и рабочих, которая включает первичный и вторичный инструктажи, а также занятия по программе пожарно-технического минимума.
Направление на первичный инструктаж дает отдел кадров предприятия. Инструктаж проводит начальник пожарной команды (поезда), его заместитель, инструктор по пожарной профилактике или начальник дежурного караула. На объектах, где штатные работники пожарной охраны не предусмотрены, проведение первичного инструктажа возложено на инженерно-технический персонал. Вторичный инструктаж проводит на рабочем месте работник, ответственный за пожарную безопасность цеха, мастерской, склада и т. д.
Лица, проходящие инструктаж, должны быть ознакомлены с действующими на объекте правилами пожарной безопасности и инструкциями, с производственными участками, наиболее опасными в пожарном отношении, где запрещается курить, пользоваться открытым огнем и где необходимо соблюдать другие меры предосторожности, с возможными причинами пожаров и мерами их предупреждения. Инструктаж должен сопровождаться практическим показом способов пользования имеющимися на объекте средствами пожаротушения.Занятия по пожарно-техническому минимуму проводят по специальной программе, утверждаемой руководителем предприятия. По окончании изучения программы слушатели должны сдать зачеты по каждой теме.
Характеристика ділянки ТР-1 по ремонту електровозів ЧС-7
2.1 Призначення ділянки ТР-1, технічна документація, що
регламентує роботу ділянки
Текущий ремонт ТР-1 предназначен для обеспечения надёжной эксплуатации электровоза до следующего планового ремонта, а также для восстановления основных эксплуатационных характеристик и работоспособности локомотивов в соответствующих межремонтных периодах путём ревизии, ремонта и замены отдельных деталей, сборочных единиц и агрегатов, регулировки и испытания, а также частичной модернизации.
Участок текущего ремонта ТР-1 представляет собой здание, состоящее из трёх стойловых участков, на которых, в зависимости от объёма выполняемых этим участком ремонтных работ, расположено определённое количество специализированных стойл, оборудованных различными средствами механизации, перечень которых приведён далее. Участок имеет подъездные железнодорожные пути, а также проходы и проезды внутри здания, соответствующие технологическому процессу и отвечающие требованиям техники безопасности.
Работа на участке организована посменно. Каждая смена является комплексной бригадой, состоящей из механиков, электриков, рабочих, занимающихся обслуживанием рабочих мест (мойщиков, уборщиков и так далее). Смены работают под руководством мастеров и бригадиров.
Участок оборудован освещением, отоплением, вентиляцией, средствами противопожарной безопасности, охраны труда и производственной санитарии.
Необходимое качество ремонта узлов и деталей может быть обеспечено только в том случае, если требования к состоянию этих узлов чётко определены, а объём работ, их последовательность, а также качество материалов и запасных частей предварительно оговорены. Все эти требования указываются в ряде документов, которыми руководствуются в повседневной практике работы в депо.
К основным документам относятся: Правила технической эксплуатации железных дорог (ПТЭ), определяющие общие требования к подвижному составу и его взаимодействию с другими устройствами и сооружениями железных дорог; Правила деповского ремонта электровозов (электропоездов); Правила заводского ремонта электровозов (электропоездов); Правила ремонта тяговых электродвигателей и вспомогательных машин; инструкции Укрзализныци по содержанию и ремонту отдельных узлов (например, по "Освидетельствованию и формированию колёсных пар", содержанию автосцепного устройства, букс, по дефектоскопии ответственных деталей и др.); технологические карты, разработанные специальными организациями, определяющие порядок разборки, ремонта, сборки, регулировки и испытания сложных узлов; чертежи деталей и узлов; карты смазки узлов; Государственные стандарты (ГОСТ, ДСТУ) на изделия и материалы, определяющие основные требования к их размерам, свойствам, методам испытаний, хранения, транспортировке, если эти изделия используются рядом ведомств; технические условия, определяющие основные свойства и качество изделий, используемых только в некоторых ведомствах (организациях); паспорт локомотива и его ответственных узлов; цеховой журнал ремонта, используемый для регистрации основных работ по ремонту узлов и локомотива в целом; журнал технического состояния электровоза формы ТУ-152, необходимый для регистрации локомотивными бригадами общего состояния локомотива и возникших неполадок, не устранённых своими силами; инструкции и правила по технике безопасности при ремонте и эксплуатации электроподвижного состава.
Большинство указанных документов утверждается соответствующими органами Укрзалізныці или управлений дорог, а стандарты – Государственным комитетом по стандартизации, метрологии и сертификации Украины. Отклонения от требований этих документов не допускаются. Внедрение конструктивных или технологических новшеств производится только после рассмотрения их в соответствующей инстанции Укрзалізниці.
Все работы, связанные с техническим обслуживанием и текущим ремонтом электровозов производятся при строгом соблюдении:
а) отраслевого стандарта "Системы стандартов безопасности труда. Техническое содержание и текущий ремонт электровозов. Общие требования безопасности";
б) правил и инструкций по технике безопасности и производственной санитарии при эксплуатации электровозов.
в) мер пожарной безопасности и средств пожаротушения на локомотивах.
Оборудование депо и пунктов технического обслуживания электровозов должно соответствовать утверждённой технической документации.
На каждый электровоз ведётся формуляр (технический паспорт), в котором даны общие сведения и технические данные, сведения об эксплуатации, ремонте, замене вагонов поезда и замене агрегатов.
На каждый электровоз заводится отдельная книга записи ремонта утверждённой формы, куда перед постановкой на техническое обслуживание ТО-2, ТО-3 и на текущие ремонты ТР-1, ТР-2 машинист должен записывать все выявленные и не устраненные в эксплуатации дефекты, а также неплановый ремонт.
Кроме того, непосредственно на электровозе должен быть Журнал технического состояния электровоза формы ТУ-152.
После постановки электровоза на текущий ремонт ТР-1, мастер проверяет его техническое состояние, определить объём ремонта, сверив с записями локомотивных бригад, и представить заместителю начальника депо по ремонту на утверждение.
2.2 Основні роботи, які виконуються на ділянці ТР-1
На участке ТР-1 помимо планового объёма работ, установленного для технического обслуживания ТО-3, а это по механической части: проверка прочности насадки бандажей, крепления бандажных колец, положения контрольных рисок на бандажах и центрах, отсутствия трещин в центрах, спицах и корпусах букс, раковин, выщербин и ползунов на поверхности катания бандажей, а также вертикального подреза и остроконечного наката, состояния деталей опор кузовов, шаровых соединений и противоотносного устройства, крепления цилиндров, состояние деталей нагрузочного устройства, проверка правильности установки головы автосцепного устройства и действие его механизма при расщеплении ручным приводом, путеочистителя и деталей приёмной системы локомотивной сигнализации; по тяговым двигателям: осмотр коллекторно-щёточного узла, проверка положения и крепления щёткодержателей; по электрооборудованию: проверка чёткости действия приводов, состояния и чёткости действия блокировочных контактов, контакторных элементов, крепления проводов, действия механических блокировок, состояния катушек силовых цепей и цепей управления, магнитопроводов, контактов и дугогасительных устройств, проверка плотности и уровня электролита, состояния выводных концов и целостности корпусов аккумуляторных батарей; производят осмотр рам, кареток и полозов токоприёмников, проверку состояния шарниров, гибких шунтов, воздухопроводящих шлангов, изоляторов; по пневматическому оборудованию: проверка действия тормозов и тормозных приборов, состояния колодок и тормозных башмаков, исправности звуковых сигналов и стеклоочистителей, на текущем ремонте ТР-1 выполняют очистку, осмотр и ревизию основных узлов и деталей ходовых частей, рессорного и люлечного подвешивания, тормозной рычажной передачи, ударно-сцепных устройств, песочниц, опор и рам кузова, противоразгрузочных устройств.
Осуществляют ревизию тормозного и пневматического оборудования, осмотр тяговых двигателей, вспомогательных машин и электроаппаратуры, а также проверку правильности работы всех электрических цепей электровоза и испытание тормозов. Обнаруженные при этом неисправности устраняются, неисправные детали ремонтируются или заменяются, но с таким расчётом, чтобы обеспечить соблюдение установленных норм простоя электровоза в ремонте и последующую его безотказную эксплуатацию.
С этой целью к текущему ремонту ТР-1 приурочивают ревизию автотормозного оборудования, компрессоров, зубчатых передач, колёсно-моторных блоков, моторно-якорных подшипников коллекторов и щёткодержателей тяговых двигателей, токоприёмников, текущий ремонт скоростемеров и радиостанций.
Проверяют состояние и действие устройств личной безопасности (электрических, электропневматических и механических блокировок высоковольтных камер, шкафов, лестниц на крышу, заземляющих и отключающих штанг, ключей, замков). В зимнее время также проверяют уплотнения всех вентиляционных систем, периодически очищают снегозащитные фильтры.
Перед началом текущего ремонта ТР-1 проверяют работу вспомогательных машин под напряжением и состояние их подшипников, производительность мотор-компрессора, проверяют регулировку регулятора напряжения, регулятора давления, работу реле обратного тока (обратного диода), а также действие тормозов и песочниц.
До постановки электровоза в стойло, ходовые части его должны быть очищены. Тяговые двигатели, а также сетки, фильтры, жалюзи продувают сжатым воздухом свободным от влаги, пыли и масла при давлении не выше 300 кПа.
Для проверки параметров высоковольтных цепей применяют мегаомметры на 2,5 кВ, а низковольтных – на 0,5 кВ.
После окончания текущего ремонта ТР-1 сопротивление изоляции электрических цепей проверяют в соответствии с утверждёнными нормами. Контролируют действие всех аппаратов от контроллера машиниста и кнопок цепей управления.
Кроме того, после подъёма токоприёмника, от напряжения контактной сети или от деповского источника тока проверяют действие всех печей, вспомогательных машин, измерительных приборов, всех обогревателей, панелей управления, звуковых сигналов, автоматической локомотивной сигнализации, автостопа и радиосвязи.
2.3 Технологічний зв'язок ділянки ТР-1 з суміжними
Во время эксплуатации электровозов, многие его детали выходят из строя, изнашиваются, приходят в негодность. Поэтому, во время ремонта, эти детали необходимо заменить на новые или отремонтировать старые. Это и является причиной тесной технологической связи участка ТР-1 со множеством различных специализированных отделений.
В отделениях производится ремонт снимаемых с локомотивов при ТР-1 агрегатов, сборочных единиц и деталей в объёме, предусмотренном правилами ремонта.
Отделения должны работать на деповские кладовые, обеспечивая в них постоянные неснижаемые эксплуатационные и технологические запасы, позволяющие производить ремонт локомотивов по принципу взаимозаменяемости снимаемых узлов, что, в свою очередь, даст возможность сокращения простоя локомотивов в ремонте, обеспечивая их высокое качество ремонта.
Технологические процессы на ремонтных участках и отделениях должны приниматься в соответствии с действующими инструкциями и указаниями, применяемыми в практике локомотивного депо.
В тесной связи с участком ТР-1 работают:
электроаппаратное отделение – производит ремонт электрооборудования подвижного состава. В случае неисправности отдельных элементов, производит их замену;
аккумуляторное отделение – производит подзарядку аккумуляторных батарей и добавление в них электролита;
автотормозное отделение – производит регулировку и ремонт тормозного оборудования, смену изношенных колодок;
автостопное отделение – занимается ремонтом и обслуживанием устройств, связанных с безопасностью движения: скоростемеров, электропневматических клапанов, автоматической локомотивной сигнализации, устройств контроля бдительности машиниста, радиостанций и т.д.; сварочное, инструментальное, кузнечное и токарное отделения – производят работы по изготовлению новых деталей, восстанавливают изношенные;
компрессорное отделение – снабжает цеха локомотивного депо сжатым воздухом и подаёт воздух для обдувки электровоза;
химическая лаборатория – занимается проверкой экипировочных материалов подвижного состава, производит физико-химический анализ топливно-смазочных материалов. Если структура смазочного материала не соответствует параметрам, то его заменяют, а старое сдают на переработку. Лаборатория также даёт рекомендации по правильности применения и хранения данного вида материалов;
кузовное отделение – занимается ремонтом кузовов, заключающимся в выполнении столярных и слесарных работ, покраски и отделки кузова и других работ, связанных с восстановлением его частей;
отделение по ремонту редукторов – занимается ремонтом редукторов, его узлов и составных частей.
С
Участок ТР-1.
Кузовноеотделение
Автотормозное
отделение
Електро-аппаратное
отделение
Отделение по ремонту редукторов
Химическая лаборатория
Автостопное
отделение
Сварочное, инструментальное, кузнечное и токарное
отделение
Компрессорное
отделение
хема технологической связи участка ТР-1 с другими отделениями.
Аккумуляторное
отделение
Машинное
отделение
3 Розрахунково-технологічна частина дільниці ТР-1 по ремонту
електровозів ЧС-7
3.1 Розрахунок річної програми ремонтів, фронту ремонту, відсотка несправних локомотивів, інвентарного парку і парку у розпорядженні депо
Одним из условий безаварийной работы тяговых средств и обеспечения строгого выполнения графика движения поездов является содержание тягового подвижного состава в технически исправном состоянии, постоянное наблюдение за работой наиболее ответственных узлов и агрегатов и своевременное устранение неисправностей.
Технически исправное состояние тягового подвижного состава обеспечивается путём качественного выполнения в установленные сроки планово-предупредительного технического обслуживания и ремонта, выполняемого ремонтниками, а также путём ухода и технического обслуживания, выполняемого локомотивными бригадами в процессе эксплуатации.
Система планово-предупредительного ремонта и технического обслуживания тягового подвижного состава определена приказом № 220/Н от 14.05.2001 г.
Программа ремонта локомотивов рассчитывается по локомотивному депо исходя из планового общего пробега приписных поездных локомотивов и норм межремонтных пробегов и сроков.
Для определения годовой программы ремонта принимаю нормы межремонтных пробегов локомотивов согласно приказа № 220/Н от 14.05.2001 г.
Таблица 1 Нормы периодичности технического обслуживания и ремонта
тягового подвижного состава
Вид и серия локомотива | Нормативные межремонтные пробеги, тыс. км | |||||
ТО-3 | ТР-1 | ТР-2 | ТР-3 | КР-1 | КР-2 | |
Поездной пассажирский ЧС-7 | 15,0 | 30 | 200 | 400 | 800 | 2400 |
Годовой пробег электровозов ЧС-7 согласно задания МSгод = 28 млн. км
Исходя из общего пробега электровозов и межремонтных пробегов, рассчитываю плановую годовую программу ремонта локомотивов в депо по формуле:
, (3.1)
где Mi – количество ремонтов соответствующего объёма;
Li – пробег между соответствующими видами ремонта;
Li+1 – пробег между видом ремонта на порядок выше определяемого.
Рассчитываю годовую программу ремонта:
Определяю программу капитального ремонта КР-2:
лок.,
Определяю программу капитального ремонта КР-1:
лок.,
Определяю программу текущего ремонта ТР-3:
лок,
Определяю программу текущего ремонта ТР-2:
лок.,
Определяю программу текущего ремонта ТР-1:
лок.,
Определяю программу технического обслуживания ТО-3:
лок.
Результаты расчётов свожу в таблицу:
Таблица 2 Программа ремонта депо
Вид ремонта и технического обслуживания | ТО-3 | ТР-1 | ТР-2 | ТР-3 | КР-1 | КР-2 |
Количество ремонтов электровозов ЧС-7 | 933 | 794 | 65 | 43 | 23 | 12 |
Определение фронта ремонта.
Фронт ремонта рассчитывается с целью определения количества локомотивов, одновременно подвергающихся в течении суток всем видам ремонта, включая и его ожидание. Количество единиц подвижного состава, находящихся одновременно в данном виде ремонта или технического обслуживания, в среднем за сутки определяется по следующей формуле:
, (3.2)
где Mрем – программа ремонта и технического обслуживания;
tрем – простой в ремонте или техническом обслуживании, сут.;
Т – количество календарных суток в расчётном периоде.
Нормы продолжительности технического обслуживания, текущих и капитальных ремонтов беру из приказа № 220/Н от 14.05.2001 г.:
Таблица 3 Нормы простоя электровозов на техническом обслуживании и
ремонте (с учётом ожидания)
Вид ремонта и технического обслуживания | ТО-3 | ТР-1 | ТР-2 | ТР-3 | КР-1 | КР-2 |
Нормы простоя | 8 ч. | 1 сут. | 2 сут. | 4 сут. | 23 сут. | 27 сут. |
Определяю деповской фронт ремонта:
(3.3)
лок.
Определение процента неисправных локомотивов и
парка в распоряжении депо.
Процентом неисправных локомотивов называют отношение среднесуточного количества неисправных локомотивов к парку, находящемуся в распоряжении депо.
Определение деповского процента неисправных локомотивов произвожу по формуле:
, (3.4)
где fдеп – деповской фронт ремонта, лок.;
Мрд – парк локомотивов в распоряжении депо, лок.
Определяю заводской фронт ремонта:
; (.35)
где Мрем - годовая программа заводского ремонта локомотивов;
tрем - простой в ремонте суток;
Т - количество календарных суток в расчетном периоде - за год, сут.
лок.
Парк локомотивов в распоряжении депо нахожу по формуле:
,
где Мэ – эксплуатируемый парк, лок.;
Мрем – количество локомотивов, находящихся в ремонте (Мрем = fзав+ fдеп = 3.8 лок);
Мрез – количество локомотивов, находящихся в резерве управления дороги (Мрез = 8-10 % от Мэ);
Мприк – количество локомотивов, прикомандированных с другого депо.
Эксплуатируемый парк локомотивов нахожу по формуле:
, (3.6)
где Sсут – среднесуточный пробег одного локомотива, локкм, принимаю Sсут = 600 локкм.
Определяю эксплуатируемый парк локомотивов:
(3.7)
лок.
Для определения парка в распоряжении депо принимаю: Мрез = 11 лок, а Мприк = 5 лок.
Определяю парк в распоряжении депо:
(3.8)
лок.
Определяю деповской процент неисправных локомотивов:
(3.9)
лок.
Полученный деповской процент неисправных электровозов (2,6 %) гораздо меньше соответствующего процента, установленного приказом № 351-Ц от 14.12.99 г. и составляющего для электровозов 6,0 %, что и позволяет считать найденный процент неисправных локомотивов удовлетворяющим упомянутому приказу.
Определение инвентарного парка депо.
Инвентарный парк депо включает в себя локомотивы, находящиеся в распоряжении депо и вне его распоряжения. Он определяется по формуле:
, (3.10)
где Мврд – парк вне распоряжения депо, определяющийся по формуле:
, (3.11)
где Мком – число локомотивов, откомандированных в другое депо;
Мзап – локомотивы запаса Укрзализныци;
Ма – локомотивы, сданные в аренду.
Для определения парка вне распоряжения депо, принимаю: Мком = 2 лок., Мзап = 7 лок., Ма = 3 лок.
Определяю парк вне распоряжения депо:
лок.
Определяю инвентарный парк депо:
лок.
3.2 Вибір і обґрунтування методів організації ремонту на ділянці ТР-1
В настоящее время в локомотивном депо выполняется большое количество ремонтов электроподвижного состава. В связи с этим ремонтным бригадам предстоит большой объём по ремонту локомотивов, причём необходимо не только придерживаться установленных норм времени простоя локомотивов в ремонте, но и, по возможности, сокращать их. Для выполнения этих задач необходимо выбрать самый благоприятный метод организации ремонта на участке ТР-1.
Существует два метода организации текущих ремонтов в локомотивном депо: индивидуальный и агрегатный.
При индивидуальном методе предусматривается снятие с локомотива деталей, узлов и агрегатов, ремонта их на участках депо и возвращение отремонтированных на этот же локомотив. Этот метод ремонта наиболее часто применяется в случаях, когда к депо приписан тяговый подвижной состав нескольких видов и серий.
При агрегатном методе с локомотива снимают узлы и агрегаты и направляют их для ремонта в отделения и участки, а взамен сразу получают заранее отремонтированные. Преимуществом данного метода является сокращение простоя локомотивов в ремонте, графиковый выпуск их из ремонта, увеличение программы ремонта на существующих производственных площадях.
Исходя из вышесказанного, ремонт локомотивов на участке ТР-1 лучше всего организовать по агрегатному методу, так как при этом методе технологический запас взаимозаменяемых деталей, узлов и агрегатов, не
нуждающихся в индивидуальной подгонке при постановке их на ремонтируемый подвижной состав, создаётся заранее, чем и обеспечивается постоянное наличие их оборотного фонда.
Среди конструктивных факторов, оценивающих высокий уровень ремонтопригодности электровозов, особое значение имеют взаимозаменяемость узлов и восстанавливаемость деталей.
Ремонт различного рода машин в основном осуществляется двумя методами: индивидуальным и обезличенным, где среди последнего основное место занимает агрегатный.
При индивидуальном методе ремонта, как и упоминалось ранее, ремонтируемые агрегаты не обезличиваются и возвращаются на "свою" машину, а при агрегатном методе, после разборки и ремонта базовой детали, на машину устанавливаются узлы, агрегаты, заранее отремонтированные из оборотного запаса. Это позволяет в значительной степени сократить время нахождения машины в ремонте и создать условия для повышения уровня предметной и детальной специализации ремонтных предприятий.
Эффективность агрегатного метода ремонта локомотивов во многом зависит от степени оптимальности размеров оборотного запаса узлов и агрегатов, который складывается из технологического запаса и страхового.
3.3 Розрахунок кількості спеціалізованих стійл
Для обслуживания и ремонта тягового подвижного состава, основное депо, в зависимости от характера и объёма работы, должно иметь специализированные стойла.
Количество специализированных стойл для текущего ремонта ТР-1 определяется по формуле:
, (3.12)
где: t – простой на текущем ремонте ТР-1, ч;
а – коэффициент, учитывающий неравномерность постановки локомотивов в стойло ( а = 1,1-1,25 ), принимаю а = 1,15;
Ф – фонд рабочего времени стойла за сутки, ч;
Т – количество рабочих дней в году.
Так как участок текущего ремонта ТР-1 работает каждый день круглосуточно, то принимаю: Т = 365 дней, Ф = 24 часа.
Определяю количество специализированных стойл для участка ТР-1:
По результатам расчёта, на участке текущего ремонта ТР-1 следует принять три специализированных стойла, однако, в связи с будущим перспективным развитием тягового подвижного состава и последующим увеличением объёма ремонтных работ, целесообразно на данном ремонтном участке принять шесть специализированных стойла, что, в дальнейшем, позволит избежать материальных затрат или свести их к минимуму.
Следовательно, для участка ТР-1 принимаем шесть специализированных стойла.
3.4 Вибір устаткування, засобів механізації і підйомно-транспортних засобів
Выбор оборудования, средств механизации и подъёмно-транспортных средств производим в соответствии с Табелями основного подъёмно-транспортного станочного и технологического оборудования, стендов, приспособлений для текущего ремонта ТР-1 локомотивов. Такие табели представляют собой минимальный перечень оборудования различного назначения, составленный с учётом типа тягового подвижного состава, вида и объёма выполняемого ремонта и технического обслуживания. В них обычно указывают современные модели и типы оборудования, однако этот перечень рассматривается как примерный, так как оборудование совершенствуется, обновляется и модернизируется. В табелях указывается заводская марка оборудования или даётся ссылка на государственный стандарт, если оно является стандартным и поставляется промышленностью.
Стандартное оборудование принимается по стандартам, альбомам, каталогам, паспортам заводов-изготовителей; нестандартное – по чертежам и каталогам Проектно-конструкторского бюро Главного управления локомотивного хозяйства Укрзализныци (ПКБ ЦТ) и Проектного конструкторско-технологического бюро Главного управления по ремонту тягового подвижного состава и производству запасных частей Укрзалізныці (ПКТБ ЦТВР), а также по образцу оборудования, сконструированного и применяемого в депо.
При выборе оборудования, средств механизации и подъёмно-транспортных средств, работу стараются организовать таким образом, чтобы подъём крупных узлов и деталей, а также транспортирование их к месту работы полностью выполнялись механизированными транспортными и грузоподъёмными средствами.
Таблица 4 Основное подъёмно-транспортное, технологическое оборудование и
приспособления для текущего ремонта ТР-1 электровозов.
№ п/п | Оборудование | Тип оборудования | Количество |
| Кран мостовой | 2 т | 1 |
| Тепловозный электродомкрат | ТЭД-30 | 4 |
| Передвижной вагонный домкрат для поджатия ТЭД | 35 т | 2 |
№ п/п | Оборудование | Тип оборудования | Количество |
44. | Электрокар | ЭК-2; 2 т | 1 |
55. | Домкрат гидравлический для смены пружин рессорного подвешивания и других работ | 13 т | 2 |
66. | Домкрат гидравлический для подъёма колёсной пары | ПР 771; 25 т | 2 |
7. | Домкрат пневмогидравлический для установки фрикционных аппаратов | ПР 681.01; 4 т | 1 |
8. | Гидропресс для сжатия фрикционных аппаратов | ПР 681.17; 10 т | 1 |
9. | Смазкозаправщик кожухов редукторов | А 511.01; 1230 х 570 х 890 мм | 1 |
10. | Установка для сушки ТЭД | А 4720.01 | 1 |
11. | Сварочный трансформатор | ТД-500; 30 В; 500 А; 32,2 кВт | 2 |
12. | Ацетиленовый генератор | АСВ | 2 |
13. | Пневматический рубильный молоток | Р-2 | 1 |
14. | Пневматический клепальный молоток | КЕ 22 | 1 |
3.5 Розрахунок розмірів ділянки ТР-1 по ремонту електровозів
ЧС-7
Размеры каждого ремонтного участка депо определяются в зависимости от принятой технологии работ в нём, количества выбранного оборудования и рабочих мест, в соответствии с объёмом работ по видам ремонта электровозов.
В основу рекомендуемых норм габаритных размеров ремонтных участков положены требования ДБН 25-20-2001.
В соответствии с этими требованиями шаг строительных колонн равен 6м, ширина пролёта 24 и 30 м, высота помещений от головки рельсов или отметка пола до низа несущих конструкций, кратная 0,6 м.
Нормы размеров включают в свой состав: длину участков, ширину пролёта, расстояние между осями смежных путей, расстояние от оси крайнего пути до внутренней поверхности продольной стены здания, величину понижения полов на участке ТР-1.
Рекомендуемые нормы длин участков стойловой части предусматривают: ворота для ввода или вывода подвижного состава в помещение ремонтного участка, оборудованные тепловыми завесами с автоматическим управлением, смотровые канавы из сборных железобетонных элементов, оборудование механизированных стойл.
На участке текущего ремонта ТР-1, при установке двух двухсекционных локомотивов на одном пути с использованием специализированных стойл ремонта, длину стойловых участков определяют по формуле:
, (3.13)
где LТР-1 – длина участка между внутренними гранями торцовых стен, м;
l – длина локомотива по осям автосцепок, м.
Для определения длины стойловых участков, согласно Таблице 6 "Пособия по дипломному проектированию" С. И. Папченкова Л 7, принимаю длину локомотива ЧС-7 равной 34040 мм.
Определяю длину стойловых участков:
м.
В соответствии со строительными нормами, длина здания должна быть кратной 6 (шаг колонн), следовательно принимаем LТР-1 = 90 м.
Унифицированная ширина зданий участков текущего ремонта ТР-1 локомотивного депо принимается равной 24 м с разбивкой по осям железнодорожных путей 5-7-7-5 м.
В целях создания удобств при осмотре и ремонте экипажной части локомотивов, а также обеспечения проезда электрокаров под ремонтными площадками механизированных стойл, на ремонтном участке ТР-1 необходимо предусматривать понижение полов на 0,55-0,6 м от уровня головки рельса.
Согласно рекомендуемым нормам, все здания участков ТР-2, ТР-1, ТО-3 должны иметь три железнодорожные пути.
Поскольку экономически рационально использование одного из путей участка текущего ремонта для выполнения внеплановых ремонтов, отдельных работ по модернизации тягового подвижного состава, подготовки его к работе в зимних условиях и выполнения других подобных работ, то целесообразно разместить рассчитанное количество стойл на остальных двух смежных путях, что, с технологической точки зрения, желательно при производстве ремонтных работ.
3.6 Призначення, конструкция та дії швидкодіючого вимикача
електровозу ЧС-7
Быстродействующий выключатель электровоза ЧС-7 служит для защиты силовых цепей тяговых двигателей, вспомогательных машин и отопления при коротких замыканиях в них, а также при перегрузках, повышенном или пониженном напряжении в контактной сети, сильном боксовании колесных пар. Кроме того быстродействующий выключатель используется для отключения электродинамического тормоза в режиме «Тормоз» и для контроля за работой отдельных аппаратов и оборудования электровоза (жалюзи, пускотормозные резисторы и др.) быстродействующий выключатель отключается по следубщим причинам: ток к.з. становится больше тока уставки 2500 А; размыкаются блок-контакты защитных аппаратов в цепи катушек вентиля БВ и удерживающего электромагнита. Автоматический выключатель 12НС3 электровоза ЧС-7 размещен в машинной части. Выключатель состоит: из опорной части, максимальной цепи, цепи тушения, части соприкосновения, пневматического привода, выключающего устройства и камеры тушения. По отношении к земле выключатель снабжен изоляционными стенками из упрочненной бумаги, образующие совместно со сварной стальной рамой опорную конструкцию. Максимальная цепь с устройством для отключения по предельному току состоит из магнетической цепи, медной катушки тока и якоря. Воздушный зазор якоря настраивается пружиной. Установка якоря при помощи рычага и указателя переносится на шкалу, на которой обозначается величина тока.
Цепь тушения состоит из магнетической цепи и медных катушек тушения. Концы катушек, при помощи упругих муфт из медной фольги, соединены с передвижным местом соприкосновения. Место соприкосновения установлено вращательным способом на цапфе и в положении «выключено» стабилизируется пружиной выключения. Передвижное место соприкосновения имеет вспомогательное отверстие для снятия (замеров) давления в соприкосновении.
Подключение передвижного соприкосновения производится пневматическим приводом посредством двухплечего рычага и изоляционной штанги из упрочненной ткани. Собачка зацепится в храповике. Пружиной и болтами (винтами) настраивается давление в соприкосновении.
Выключатель снабжен парными слаботочными контактами. Передвижным соприкосновением управляются четыре пары контактов, а следующие четыре пары контактов – поршнем пневматического привода закрепленного на двух кронштейнах между опорными изоляционными стенками.
Камера тушения изготовлена из азбестцементных пластин. Внутри камеры находятся вспомогательные катушки из алюминия. Пластинчатые полюсные наконечники этих катушек образуют магнетическое поле, которое принуждает дугу к соприкосновению с боковыми стенками камеры, середину дуги вытесняет в выходную часть камеры. Эта компоновка очень удачна, дуга богато охлаждается. В выходной части камеры находится съемочная деионизационная решетка, которая дугу затухает. С целью повыщения охлаждающей поверхности дуги, вкладываются в камеру двухкратные стенки. Нижние стенки камеры изготовлены из микалекса и несут обжигающие уголки и планки. Между уголками и планками подключены вспомогательные катушки тушения. Уголки проводимо подсоединены со стационарным соприкосновением и выводом катушек тушения.
Выключение автоматического выключателя производится по предельному току или кнопкой, перерывом электрического тока поступающего на злектромагнитный клапан. Выключение по предельному току установленного якоря магнита. Установочный болт вытолкнет собачку и посредством пружины выключения мгновенно рассоединят передвижное соприкосновение.
Воздушный привод.
Число положений 2
Сверление цилиндра 90 мм.
Ход 38мм.
Номинальное давление 350 кПаМасса 20 кг.
Воздушный привод применяется для включения автоматического выключателя. Привод выполнен из чугунного корпуса, в котором образован цилиндр с подвижно вставленным поршнем и возвратной пружиной. Поршень, который уплотнен резиновым уплотнительным кольцом, передает силу на шток, который находится на цапфе прижат пружиной к направляющему ролику. Цилиндр закрыт крышкой. Поршень управляет четырьмя парами слаботочных контактов. Шток во своей верхней части опирается выбором на ролик и управляет как двуплечим рычагом, который посредничеством изоляционной тяги включает подвижной контакт выключателя. Шток удерживается в зациплении с роликом посредничеством рычажного устройства элелектромагнита. Напорный воздух вводится в рабочее пространство цилиндра электромегнитным клапаном VTM 2.
Технические данные быстродействующего выключателя 12НС3:
- номинальное напряжение 3000 В;
- номинальный ток 1800 А;
- напряжение испытания между контактами 7500 В;
- напряжение и так управления 48 В, 6А.
3.7 Умови роботи , спрацювання швидкодіючого вимикача
електровозу ЧС-7, методи їх усунення
Ток короткого замыкания в электрических цепях изменяется в широких пределах и при глухих коротких замыкания может достигать больших значений. Токи перегрузки оказывают на аппараты вредные механические воздействия, создают сильный перегрев токопроводящих цепей, а возникающая электрическая дуга оплавляет металлические части аппаратов и разрушает их изоляцию. К нарушению работы аппаратов защиты относятся: перекос рамы основания при установке быстродействующего выключателя на подвижном составе; загрязнения поверхностей соприкосновения якоря и полюсов удерживающего электромагнита; трение подвижного контакта о стенки дугогасительной камеры; трещины, излом или нарушение контактных соединений токопроводящих цепей; утечки в приводах и др.
Талица 5 Неисправности быстродействующего выключателя ЧС-7 и методы
их устранения
неиспровность | метод устранения |
Толщина главного контакта менее 50-44 мм. | Замена |
Длина неподвижного контакта по нижней грани должна быть на менее 121-119 мм. | Замена |
Оплавления, задиры на рабочей – трещины, изломы. | Разделывают и заваривают, задиры зачищают |
Расслоение магнитопровода якоря и их ослабление. | Замена |
Катушки с ослабленными кантактыми зажимами или нарушенным наружным слоем. | Произвадят перебандажеровку с последующей пропиткой |
Витки дугогасительной катушки при наличии на них оплавлений или раковин. | Восстанавливают газовой сваркой |
Пластины блокировочных контактов с износом более допустимого. | Заменяют |
Пружины, которые не соответствуют характеристикам или изломанные. | Заменяют |
Местные подгары дугогасительной камеры до половины ее толщины. | Зачищают и заделывают. |
Дугогасительные рога с оплавлениями | Восстанавливают наплавкой |
Относительное смешение подвижного и неподвижного контактов | Последующей регулировкой (0,5 мм.) |
Излом шпильки | Замена |
Ослабление или износ упоров | Замена |
При наличии на опорной поверхности штока износа или повреждений. | Востанавливают вибродуговой наплавкой |
Ослабление уплотнения в пневматическом цилиндре. | Замена |
Изломы или повреждения упоров или валиков. | Замена |
Если на катушке выключающего электромагнита сопротивление не соостветствует норме или имеются внешние повреждения | Заменяют |
При обнаружении отколов, трещин или распущений на стенках. | заменяют |
При обнаружении плотности прилегания верхней части якоря к сердечнику магнитопровода отключающей катушки менее допустимой. | Пришабривают до тех пор, пока площадь прилегания будет не менее 90% |
При обнаружении плохой посадки и плоьности отключающей катушки | Уплотняют ее изоляционными прокладками из пресшпана |
Розробка технології ремонту швидкодіючого вимикача
електровоза ЧС-7
Технология проверки и наладки быстродействующего выключателя электровозов ЧС-7. Подвижной контакт 1 (рисунок 1) заменяют в редких случаях: при уменьшении толщины сверх допустимых норм, сильных оплавлениях или заеданиях в шарнирах. При выпуске из ремонта толщина контакта в рабочей части должна быть равной 50—44 мм. в эксплуатации контакт бракуют при толщине менее 40мм.
Длина неподвижного контакта 4 по нижней грани должна составлять 121—119 мм, а в эксплуатации — не менее 116 мм. При уменьшении длины, сильных оплавлениях и других неисправностях обычно заменяют не весь неподвижный контакт, а только съемную накладку 3. Если накладку не меняют, то проверяют отверткой ее крепление. Обязательно контролируют крепление шунта к подвижному контакту.
Раствор силовых контактов устанавливают равным 28—22мм. а прилегание регулируют так, чтобы наибольшее горизонтальное смещение их относительно друг друга было не более 0.5мм. В эксплуатации допускается изменение раствора контактов в пределах 32—20мм и увеличение смещения до 1мм.
Изменения нажатия силовых контактов достигают двумя регулировочными болтами 5 пружинного пакета на включающей тяге 7, которые сжимают или разжимают пружину 23, регулирующую нажатие. Обращают внимание на то, чтобы планки, сжимающие пружину, располагались параллельно друг другу. При нормальном нажатии между планками имеется зазор 6 от 5 до 3мм, что удобно контролировать в эксплуатации через отверстия в боковых стенках аппарата. Однако полностью доверять этому признаку нельзя: зазор может появиться и при слабом нажатии в случае излома пружины 23, излома или ослабления одного из болтов 5. И
злом пружины 23 или ослабление пружинного пакета нетрудно определить при осмотре. Признаком этих повреждений могут быть также следы
чрезмерного нагрева силовых контактов. Излом или отжиг отключающей пружины 2 определяется при ее осмотре соответственно по деформации или появлению цветов побежалости. Общим признаком этих неисправностей является слабый отскок подвижного контакта при выключении БВ.
Если при подаче управляющего воздействия на включающий электромагнит 17 и вентиль 27 перемещается только тяга 7, а контакт 1остается неподвижным и БВ не включается, то это может указывать на одну из следующих неисправностей: излом шпильки 24 (обычно в месте соединения с вилкой ), ослабление или износ упоров 25, излом вилки 35 или износ выступов в ее вырезах, излом хотя бы одной из двух фиксирующих пружин 34. Конкретную неисправность выявляют при последующем тщательном осмотре БВ. Нормально между вилкой (отключающим рычагом) 35 и упором 25 на подвижном контакте в отключенном положении БВ имеется зазор 3—2 мм.
Пневматический привод БВ электровозов ЧС 7 ремонтируют и проверяют. Упорную поверхность штока 10 при наличии большого износа или повреждений восстанавливают вибродуговой наплавкой. При ремонте с разборкой проверяют соответствие чертежу размеров отключающих пружин 20 и 13 поршня, убеждаются в отсутствии их остаточной деформации. Оценивают состояние внутренних поверхностей и уплотнений цилиндра 21, убеждаются в исправности поршня 18, его резинового уплотнения и валика 14. Если привод не разбирался, то о неисправности отключающей пружины 20 судят по замедленному втягиванию штока 10 при выключении привода. При неисправности отключающей пружины 13 происходит очень медленное выключение всего аппарата, поскольку шток 10 не выходит из зацепления с упором 9. Заедание поршня при включении может произойти в результате истощения или загустения смазки.
Проверяют состояние упоров 9 и 22 и валиков, соединяющих двуплечие рычаги 8, 12 и тяги 7, 11 с электромагнитом 17, добавляют в них смазку. Собранный и установленный на выключателе пневматический привод 21 регулируют во взаимодействии с включающим электромагнитом, не допуская прсскакивания выступа штока 10 мимо ролика (упора) 9 двуплечего рычага 8 при включении аппарата. С этой целью ослабляют контргайку 15 и, поворачивая якорь 16 по резьбе штока, изменяют зазор между ним и магнитопроводом.
При малом зазоре перемещение штока 10 будет недостаточным, чтобы обеспечить его надежное зацепление с упором 9. В эксплуатации это явление усугубится из-за износа шарнирных соединений в системе связи якоря 16 со штоком 10: по мере втягивания якоря в электромагнит будут выбираться зазоры в шарнирах и перемещение штока 10 окажется незначительным. При слишком большом зазоре напряжение, поданное на электромагнит, окажется недостаточным, чтобы якорь 16 притянулся. С учетом сказанного регулировку выполняют так, чтобы обеспечить наибольший зазор, при котором БВ четко включается при напряжении 35 В. Закончив регулировку, контргайку надежно затягивают. Катушку включающего электромагнита 17 проверяют измерением ее активного сопротивления. Если сопротивление не соответствует норме или имеются внешние признаки повреждения, катушку заменяют исправной. Выводы с трещинами или изломами заменяют новыми илименяют катушку.
Поврежденные катушки нетрудно отремонтировать в условиях депо или перемотать заново. После снятия покровной изоляции и неисправной медной проволоки изломанный каркас катушки склеивают эпоксидным клеем, а затей ровными витками укладывают на негоизолированный эмалью медный провод.
Стенки из гетинакса, являющиеся основными изолирующими, и несущими деталями, протирают салфетками, увлажненными бензином, и внимательно осматривают. При обнаружении отколов, трещин или распушений стенки заменяют вновь изготовленными. При необходимости стенки красят серой изоляционной эмалью ГФ-92-ХС с помощью пульверизатора для получения ровного, гладкого слоя. Окрашиваемую поверхность предварительно зачищают мелким стеклянным полотном и протирают сухими салфетками.
Осматривая магнитопроводы дугогасительной системы и отключающей катушки 28, убеждаются в отсутствии распушений, ослабления и изломов листов, в исправности эмалевого покрытия. Разбирают эти узлы только при обнаружении повреждений. В случае разборки и последующей сборки механизма автоматического отключения проверяют плотность прилегания верхней части якоря 30 к сердечнику магнитопровода 29. Для этого между двумя листами белой бумаги прокладывают полоску копировальной бумаги и зажимают между якорем и сердечником. При недостаточно плотном прилегании поверхность якоря пришабривают до тех пор, пока площадь прилегания будет не менее 90% общей поверхности прилегания якоря и сердечника.
Собирая механизм автоматического отключения, проверяют плотность и устойчивость посадки отключающей катушки 28 и при необходимости уплотняют ее изоляционными прокладками из прессшпана. Убеждаются в исправности пружины 32.При проверке тока уставки БВ обращают внимание на то, чтобы регулировочный винт 31, расположенный в вырезе хвостовика якоря 30 механизма автоматического отключения, обеспечивал четкую регулировку зазора между якорем и сердечником, а пружина 32, отжимающая якорь, точно фиксировала его в установленном положении. Зазор между вилкой (отключающим рычагом) 35 и упором 33 якоря 30 отключающего электромагнита устанавливают равным 2—3 мм.
Четкая работа БВ и требуемое взаимодействие с другими аппаратами в системе управления электровозом в значительной мере определяются правильной регулировкой блокировочных устройств. На выключателе установлено два таких устройства: устройство 26 позволяет контролировать положение силовых контактов, а устройство 19 — привода. Регулировкой приводов блокировочных контактов добиваются полного притирания при включении аппарата и требуемого свободного хода при его выключении.
По окончании настройки тяги и регулировочные болты блокировочных устройств 19 и 26 фиксируют контргайками, закрашивая их красной краской.
В эксплуатации отказы блокконтактов БВ сравнительно легко определить по характеру срабатывания выключателя и его взаимодействию с другими аппаратами. Исключение составляет собственный блок-контакт, шунтирующий резистор в цепи включающего электромагнита 17. Если он не размыкается после включения БВ, то резистор не вводится в цепь катушки.
В результате длительного протекания большого тока катушка электромагнита чрезмерно нагревается и сгорает. Поэтому блок-контакту уделяют особое внимание. Осматривая резистор, убеждаются в отсутствии признаков его повреждений и исправности пайки подходящих проводов. Настроив аппарат в состоянии покоя, окончательную проверку соответствия тока уставки требуемым значениям выполняют на работающем вибростенде На ремонт БВ с разборкой слесарь 5-го разряда затрачивает 7 ч и еще около 1ч — на снятие и постановку аппарата на электровоз.
Эскиз быстродействующего выключателя находится в графической части лист 2.
Станок для бандажировки катушек
Станок предназначен для бандажеровки катушек электрических аппаратов и состоит из стола, на котором смонтированы следующие узлы: коробка передач, задняя бабка с направляющей рамкой, механизм натяжения, рычажная передача, электродвигатель.
Стол имеет каркас и деревяную крышку, покрытую листом из пластмассы. Передающий механизм станка состоит из сварного маховика, блока шестерен, насаженных на валик, и шестерен, укрепленных на шпинделе станка. На спиндель станка навернута гайка для крепления штанги вместе с вставленым центром.
Электродвигатель увреплен на подмоторной плите, которая одной стороной связана с рычажной передачей. При нажатии на педаль плита опускается вниз. При этом шкиф, насаженный на вал электродвигателя, входит в зацепление с маховиком коробки передач, и движение передается или непосредственно катушке, закрепленной в центрах, или барабану при наматывании на него штагата.
Для передачи движения от шпинделя станка барабану служит клиновый ремень. В процессе бандажеровки ремень ослаблен и движение передается напосредственно через коробку передач на катушку. Натяжение клинового ремьня регулируется натяжным устройством, рама которого подымается или опускается при помощи маховика с винтом и соответясвенно ослабляет или натягивает клиновый ремень.
Для того чтобы намотать на барабан необходимое количества шпагата, рама натяжного устройства опускается вниз и натягивает клиновый ремень. При этом колодочный тормоз упирается в упор. Коней шпагата от бухты пропускается через отверстие в оси барабана и закрепляется. Выключается электродвигатель. При помощи системы рычагов подмоторная плита опускается в нижненее положение, шкив электродвигателя входит в заципление с маховиком коробки передач и через натянутый клиновый ремень вращение передается на барабан.
Производится намотка шпагата. По окончании намотки раму натяжного устройства поднимают вверх до ослабления клинового ремьня.
Катушку вставляют между центрами станка, свободный конец шпагата пропускают через вырез в оправеке, обматывают вокруг катушки, закрепляют, включают электродвигатель и производят бандажеровку.
4 Економічна частина
4.1 Організація праці і оплата праці на ділянці ТР-1. Перевага
бригадної форми організації праці
Под организацией труда понимается совокупность мероприятий, обеспечивающих рациональное использование рабочей силы и средств производства. Правильная организация труда позволяет неуклонно повышать производительность труда, обеспечивать опережающий её рост по сравнению с ростом заработной платы, систематически снижать себестоимость продукции и повышать её качество.
Организация труда предусматривает решение экономических (непрерывное повышение производительности труда, лучшее использование тягового подвижного состава), социальных (повышение общеобразовательного, культурного и профессионального уровня трудящихся, улучшение условий труда) и психофизиологических (сохранение работоспособности и здоровья железнодорожников в течение всего периода их трудовой деятельности) задач.
Основным содержанием организации труда является совершенствование разделения и кооперации труда, расстановки людей в процессе производства; улучшение организации и обслуживания рабочих мест; рационализация методов и приёмов труда, обеспечивающая экономию рабочего времени; совершенствование нормирования и оплаты труда и улучшение его условий; внедрение рациональных форм и методов материального и морального стимулирования, подготовки и повышения квалификации кадров; укрепление дисциплины труда и развитие творческой активности трудящихся.
Организация труда на участке текущего ремонта ТР-1 основана на применении рассмотренных выше форм разделения и кооперации труда (пункт 2.1) и полностью соответствует им. Рассмотрим детальнее организацию труда на участке текущего ремонта.
На участке ТР-1 выделяются работы, выполняемые рабочими и руководителями. Разделение труда с учётом роли рабочих в производственном процессе предполагает их деление на основных и вспомогательных.
К основным рабочим на участке текущего ремонта ТР-1 относятся рабочие, непосредственно участвующие в процессе перевозок, - слесари по ремонту локомотивов.
К вспомогательным рабочим, обеспечивающим нормальный ход производственного процесса, относятся транспортные рабочие, крановщики, мойщики-уборщики, уборщики производственных и бытовых помещений.
К руководящим работникам на участке ТР-1 относятся старший мастер, мастера и бригадиры.
На рассматриваемом участке существует технологическое разделение труда, предусматривающее разделение работ по признаку их технологической
однородности по профессиям. Представителями таких профессий являются слесари-электрики, слесари-механики, крановщики, транспортные рабочие.
На участке текущего ремонта ТР-1 внедрено квалификационное разделение труда, так как там работают люди, имеющие тарифные разряды с третьего по шестой.
Важным элементом организации труда является определение режима работы участка.
Режим работы участка устанавливается исходя из технологии выполняемых на участке работ и выполняемого объёма работ.
Учитывая эти условия, принимаю следующий режим работы участка ТР-1:
участок работает каждый день круглосуточно;
на участке работают четыре смены, продолжительность работы смены 12 часов, отдых смены организован по системе "день-ночь – 48 часов "
Сущность и преимущество бригадной формы организации труда.
Под бригадной формой организации труда понимается такая форма организации и стимулирования труда, при которой бригада является основным звеном в системе управления производством.
В условиях бригадной формы организации труда наиболее чётко и полно реализуются преимущества коллективной формы труда, совпадают личные и общественные интересы членов бригады, направленные на достижение высоких конечных результатов. При бригадной форме повышается коллективная ответственность за каждого члена бригады и в то же время каждый член бригады считается с мнением коллектива.
А поскольку все члены бригады имеют право участвовать в управлении своим коллективом, то это воспитывает чувство хозяина производства и формирует навыки в управленческой деятельности.
Коллективу производственной бригады предоставлено право участвовать в комплектовании бригады, планировании и организации её работы. В области оплаты труда коллектив определяет размеры премии и заработка каждого члена бригады с учётом реального вклада в общие результаты работы, решает, установить или отменить надбавки и доплаты за профессиональное мастерство и совмещение профессий, рекомендует администрации и профсоюзной организации изменять в установленном порядке квалификационный разряд рабочего.
Бригада рассматривает вопросы очерёдности предоставления отпусков, приёма в бригаду новых работников и увольнения членов бригады, о выполнении установленного объёма работы меньшей численностью и так далее.
Для правильного построения заработной платы в соответствии с количеством и качеством затраченного труда используют такие составные части организации труда как тарифная система, нормирование труда, формы и системы оплаты труда.
Тарифная система позволяет оценить труд со стороны его качества; нормирование труда даёт возможность учесть количество затраченного труда;
формы и системы оплаты труда устанавливают определённый порядок исчисления заработной платы в соответствии с количеством и качеством труда.
Тарифная система является совокупностью нормативов, определяющих дифференциацию оплаты труда в зависимости от квалификации работников и условий труда. Основными элементами тарифной системы являются тарифные ставки, тарифные сетки и тарифно-квалификационные справочники.
Тарифная ставка ( часовая, дневная или месячная) определяет уровень оплаты труда работника в единицу времени. Она является исходной величиной, определяющей размер оплаты труда, причём, в зависимости от условий труда, вводятся доплаты.
Тарифная сетка состоит из восьми тарифных разрядов. Она отражает соотношения в оплате труда между различными разрядами квалификации и предусматривает три группы рабочих: рабочие, занятые на ремонте и наладке технологического оборудования, подвижного состава и других основных средств; рабочие, занятые на работах, непосредственно связанных с движением поездов и рабочие, занятые на других работах.
Тарифно-квалификационный справочник представляет собой нормативный документ, на основании которого производится тарификация работ и рабочих. Число разрядов в тарифной сетке соответствует их числу в тарифно-квалификационном справочнике.
Труд работников локомотивного хозяйства оплачивается по повремённой, повремённо-премиальной и сдельно-премиальной системам оплаты труда.
В локомотивном депо труд работников, занятых на ремонте и объединённых в комплексные и специализированные бригады, оплачивается по сдельно-премиальной системе оплаты труда.
На участке ТР-1 принимаю сдельно-премиальную систему оплаты труда. При этой системе заработок рабочего находится в прямой зависимости от его выработки и начисляется по установленной расценке за каждую единицу выполненного объёма работ. Премия выплачивается за выполнение и перевыполнение количественных и качественных показателей работы. Бригадный заработок распределяется в соответствии с присвоенным разрядом, отработанным временем и с учётом коэффициента трудового участия (КТУ). Этот коэффициент представляет собой количественную оценку трудового вклада каждого рабочего в общие результаты труда бригады.
4.2 Составление штатного расписания участка ТР-1.
Для составления штатного расписания участка ТР-1, рассчитываю контингент работников этого участка.
Численность производственных рабочих рассчитываю по формулам:
, (4.1)
, (4.2)
где Чяв – явочное число рабочих, чел;
Чсп – списочное число рабочих, чел;
q – норматив трудоёмкости текущего ремонта ТР-1, чел-час;
Т – норма рабочего времени за год (Т = 2011 ч);
кзам – коэффициент замещения отсутствующих рабочих на ремонте локомотивов, принимаю кзам = 0,15.
Принимаю списочное число уборщиков производственных помещений Чсп = 8 чел., (по два человека в смене), норматив трудоёмкости слесарных работ по ремонту механического оборудования qм = 41,6 чел-ч, по ремонту электрического оборудования – qэ = 82,1 чел-ч.
Рассчитываю численность слесарей комплексной бригады по ремонту механического оборудования:
чел.,
Принимаю 28 слесарей.
Рассчитываю численность слесарей комплексной бригады по ремонту электрического оборудования:
чел.,
слесарей.
Рассчитываю численность мойщиков-уборщиков:
чел.,
Принимаю одного человека.
Численность административно-управленческого персонала определяю по типовым штатам и нормативам численности.
В соответствии с этими документами на участке текущего ремонта ТР-1 должны числиться:
старший мастер – один человек;
сменные мастера – четыре человека (по одному в каждой смене);
бригадиры – восемь человек (по два в каждой смене на бригаду электриков и механиков).
Составляю штатное расписание ремонтного участка на месяц (167 часа):
4.3 Схема управіння дільницею ТР-1 по ремонту електровозів
Старший
мастер
Мастер
Мастер
Мастер
Мастер
Бригадир
электриков
Бригадир
механиков
Бригадир
механиков
Бригадир
механиков
Бригадир
механиков
Бригадир
электриков
Бригадир
электриков
Бригадир
электриков
Бригада
слесарей
механиков
Бригада
слесарей
электриков
Бригада
слесарей
электриков
Бригада
слесарей
электриков
Бригада
слесарей
электриков
Бригада
слесарей
механиков
Бригада
слесарей
механиков
Бригада
слесарей
механиков
4.4 Визначення собівартості ремонту швидкодіючого вимикача
Себестоимость ремонта узла определяется, исходя из технологического процесса ремонта узла (технологическая карта на ремонт узла выполнена в граической части)
Прямые расходы составляю из расходов на заработную плату и материалы. Для их расчета составляю расшифровку трудовых и материальных расходов на ремонт быстродействующего выключателя.
Таблица 5 Составляю расшифровку трудовых расходов к калькуляции на ремонт быстродействующего выключателя
Вид Работ | Разряд | Расходы времени на ремонт узла Час. | Часовая и тарифная ставка Грн. | Тарифная заработная плата. Грн. | Доплата за работу | Надбавка за выслугу лет. грн. | Премия грн. | Всего грн. | |
В праздничные дни грн. | В ночные часы | ||||||||
Быстродействующий выключатель отремотировать | 5 | 5,18 | 5.48 | 28,38 | 0,26 | 1,7 | 3,04 | 3,75 | 37,13 |
Таблица 6 Составляю форму расшифровки трудовых расходов к калькуляции
на ремонт быстродействующего выключателя.
материалы | Единицы измерения | Количество | Цена единицы | Стоимость |
Копировальная бумага | м | 0,3 | 1,70 | 0,51 |
Наждачное полотно | м2 | 0,2 | 6,1 | 1,22 |
Обтирочный материал | кг | 0,80 | 1,20 | 0,89 |
Лак | кг | 0,2 | 6,5 | 1,3 |
Разрабатываю калькуляцию на ремонт быстродействующего выключателя участка ТР-1
Калькуляция
На ремонт быстродействующего выключателя на участке ТР-1
Прямые расходы 46,7 гр.
В общих чертах производственные расходы 4,23 гр.
Себестоимость ремонта 50,93 гр.
5. Охорона праці, виробнича санітарія
5.1. Загальні заходи безпеки при технічному обслуговуванні і
ремонті рухомого складу в локомотивних депо
Очистка тягового подвижного состава (ТПС) от, грязи пыли, снега и льда до его постановки на техническое обслуживание ТО-2, ТО-3, ТО-4 и текущие ремонты ТР-1, ТР-2 и ТР-3 имеет большое значение для обеспечения хороших и безопасных условий труда ремонтного персонала. Кроме очистки от грязи ТПС до постановки на техническое обслуживание ТО-3 и текущие ремонты ТР-1, ТР-2, ТР-3, продувают сжатым воздухом электрические машины и аппараты. Очистку локомотивов выполняют на специализированной механической позиции, имеющей соответственное оборудование в депо, не имеющих таких позиций, допускается до их постройки, вводить локомотивы в стойла без наружной обмывки и производить очистку подвижного состава в стойлах технического обслуживания и текущего ремонта или на открытых путях. Механизация процессов очистки ТПС способствует предупреждению профессиональных кожных заболеваний, устраняет непривлекательный ручной труд Ввод ТПС в депо и ПТОЛ (вывод из депо ПТОЛ) производят по команде одного лица – дежурного по депо (его помощника) или старшего мастера (мастера) ПТОЛ и под наблюдением сменного мастера (бригадира). Скорость передвижения ТПС при вводе (выводе) в стойла и на открытые позиции не должна превышать 3 км/ч. передвижение толчками не допускается. Во время ввода (вывода) ТПС в стойла створки (шторы) ворот надежно закрепляют в открытом положении. Нахождение людей на крыше и подножках подвижного состава, а также в проеме ворот в это время не допускается.
Перед вводом (выводом) ТПС оповещают работников, находящихся в этом стойле или на подвижном составе, установленном здесь заранее. Работники выходят из смотровой канавы, на которую вводится или выводится локомотив, сходят с крыш подвижного состава.
Сигнализацию о наличии или отсутствия напряжения в контактной сети устанавливают на каждом стойле депо или ПТОЛ. Аналогичной сигнализацией оборудуют стойла, в которые ТПС вводят (выводят) с помощью источника питания напряжением до 250 В. сигнализацию блокируют с секционными разъединителями контактной сети или выключателем источника питания. При наличии напряжения в контактной сети какого-либо стойла или контактной сети на ТПС от источника питания на обоих концах этого стойла горит красный огонь светофора. Непосредственно перед подачей напряжения в контактную сеть или на локомотив подают звуковой сигнал (с числом звонков, равным номеру стойла) или оповещают по громкой связи. Подавать и снимать напряжение с контактной сети депо или ПТОЛ имеет право дежурный по депо, его помощник или другой специально выделенный и обучен для этой цели работник.Этот работник в специальном журнале, хранящемся у него, делает запись о подаче напряжения в контактную сеть депо или ПТОЛ с указанием времени и даты подачи (снятия) напряжения и номер стойла. Такую запись имеет право делать мастер или бригадир после окончания работ, убедившись в готовности ЭПС (закрыты двери и щиты аппаратных камер, крышки подвагонного оборудования, люки. лестницы и калитки технологических площадок для выхода на крышу, крышки коллекторных люков вспомогательных машин) и в отсутствии опасности для обслуживающего персонала.
На основании сделанной записи дежурный по депо (его помощник или другой специально выделенный работник), убедившись в отсутствию людей в опасной зоне, а также в том, что токоприемник опущен, объявляет дважды по громкоговорящей связи « Контактная сеть на таком-то пути под напряжением » и, да установленный звуковой сигнал (звонок), открывает замок на ручке привода секционного разъединителя и выключает напряжение. Дежурный по депо (его помощник или другой специально выделенный работник) расписывается в журнале о подаче напряжения.
Подача напряжения на локомотивы и отдельные колесно-моторные блоки от источника питания постоянного тока напряжением до 250 В может производиться как по письменному, пак и по устному разрешению мастера, бригадира, дежурного по депо или его помощника, которые должны предварительно убедиться в отсутствии опасности для обслуживающего персонала. В каждом депо или ПТОЛ
разрабатывают местную инструкцию о подаче и снятии напряжения с контактной сети.
При вводе в стойло ТПС должен полностью поместиться внутри здания депо или ПТОЛ. При этом должны соблюдаться следующие расстояния, обеспечивающие свободный проход персонала в депо и ПТОЛ:
расстояние от оси автосцепки до обреза (первой ступени) канавы – не менее 1.2 м;
расстояние между двумя локомотивами, установленных на одном пути, - не менее 2 м. В депо и ПТОЛ, в которых не представляется возможным обеспечить указанные расстояния до их реконструкции, допускается устанавливать меньшие расстояния, но во всех случаях не менее 0.8 м для прохода работников.
Электроподвижной состав полностью вводят (выводят) внутрь стойла за пределы участка секционирования контактной сети.
Контактную сеть перед зданием депо или ПТОЛ заземляют и устанавливают анкеровочный и секционный изоляторы, а между ними нейтральную вставку (рис 1.). Наименьшее расстояние, м, от стены депо до границы подключения рабочего напряжения определяют по формуле :
Lmin= loт + (lт /2)+lпр,
Где lот – расстояние между осями токоприемников, м;
lт – длина продольного разреза опущенного токоприемника, м;
lпр – наименьшее расстояние приближения к частям, находящимся под напряжением, м. При напряжении в контактной сети постоянного тока 3.3 кВ следует принимать
lпр = 0.8 м, а в контактной сети переменного тока 27.5 кВ lпр = 8 м.
После ввода в стойло технического обслуживания и текущего ремонта ТПС затормаживают ручным тормозом или под колеса подкладывают тормозные башмаки. До начала осмотра и ремонта крышевого оборудования
электроподвижного состава, проходящего техническое обслуживание ТО-1, ТО-2 на электрофицированых деповских или станционных путях, снимают напряжение в контактной сети. Для этого контактная сеть путей, на которых может производиться осмотр и ремонт крышевого оборудования, должна быть секционирована и иметь разъединители для ее заземления.
Заходи щодо охорони праці на ділянці ТР-1по ремонту електровозів ЧС-7
Для управления работой по охране труда на ремонтных участках локомотивного депо используют отраслевую форму управления. Управленческие решения в области охраны труда руководители всех уровней должны согласовывать с соответствующими профсоюзными органами. Начальники и главные инженеры локомотивного депо осуществляют общесистемное и отраслевое руководство работой по охране труда. Они обеспечивают:
внедрение государственных и отраслевых стандартов безопасности труда и контроль за их соблюдением;
организацию работы и контроль выполнения мероприятий по охране труда;
внедрение комплексной механизации и автоматизации производственных процессов;
внедрение современных средств техники безопасности, системы предупредительной сигнализации, устройств дистанционного управления, противопожарной автоматики, средств изоляции и герметизации источников пылевыделения, выделения избыточного тепла, распространения шума, вибрации и других вредных факторов;
выполнение требований санитарно-бытового и медицинского обслуживания работающего персонала;
техническое обслуживание и ремонт оборудования, устройств, сооружений и помещений локомотивного хозяйства по содержанию их в исправном состоянии, обеспечивающем безопасность труда;
модернизацию существующего оборудования для улучшения условий его обслуживания;
качественное и своевременное выполнение работ по техническому обслуживанию и ремонту тягового подвижного состава;
разработку и внедрение стандартов предприятий и местных инструкций по охране труда при ремонте тягового подвижного состава, обслуживании оборудования и устройств;
организацию обучения и проверки знаний по охране труда руководящего, инженерно-технического персонала и работников локомотивного хозяйства.
Старшие мастера, мастера и бригадиры участков текущего ремонта локомотивного депо на своих участках обеспечивают:
проверку в установленные сроки состояния оборудования, защитных средств, предохранительных устройств, пожарного оборудования и инвентаря, инструмента
и рабочих мест и закреплённого участка территории депо на их соответствие требованиям безопасности труда;
контроль применения работниками установленной спецодежды и других средств индивидуальной защиты;
организацию работы таким образом, чтобы обеспечивались безопасные условия труда на всех производственных участках;
периодический инструктаж подчинённых работников о правильных и безопасных приёмах труда и контроль соблюдения работниками требований стандарта, установленных правил и инструкций по охране труда.
В производственных помещениях и на территории депо должны быть обеспечены противопожарные мероприятия в соответствии с ГОСТ 12.1.004-85.
При выполнении текущего ремонта тягового подвижного состава принимают меры по предупреждению пожаров. На ремонтном участке должно находится исправное противопожарное оборудование в количестве, установленном специальными нормами.
При проведении сварочных работ в кузове тягового подвижного состава необходимо иметь в месте производства работ огнетушители, песок и воду и следует установить защитные экраны (щиты) для ограничения распространения искр. Сварщик не должен приступать к огневым работам без письменного разрешения, выданного главным инженером или руководителем предприятия и согласованного с пожарной охраной. Не допускается проводить сварочные работы на свежеокрашенном тяговом подвижном составе. На каждом производственном участке устраивают курительную комнату, обозначенную соответствующим указательным знаком.
Для тушения возгорания электроприводов и электропроводки должны использоваться только углекислотные огнетушители и сухой песок.
Ниже приведены нормы оснащения участка текущего ремонта ТР-1 огнетушителями, пожарным оборудованием и инструментом.
Таблица 6 Нормы оснащения ремонтных участков огнетушителями, пожарным
оборудованием и инструментом.
Наименование помещения | Расчётный норматив площади помещения, м 2 | Количество средств пожаротушения на расчётный норматив | |
Огнетушители ОУ-2, ОУ-5 | Войлок, кошма или асбестовое одеяло размером 2х2 м | ||
Стойла текущего ремонта ТР-1 электровозного локомотивного депо | 200 | 1 | 1 |
5.2 Вимоги техніки безпеки до технологічного процесу і
устаткування, інструменту на ділянці ТР-1 і основні засоби
захисту
Тяговый подвижной состав до постановки на текущий ремонт ТР-1 должен быть очищен от грязи, пыли, снега и льда, а электрические машины и оборудование – продуты сжатым воздухом.
Ввод (вывод) локомотивов на участок ремонта следует производить по команде одного лица – дежурного по депо (его помощника) старшего мастера, мастера участка и под наблюдением бригадира. Скорость передвижения электровоза при вводе (выводе) в стойло и на открытые позиции не должна превышать 3 км/ч, причём передвижение толкачами не допускается.
Во время ввода (вывода) электровоза в стойло, створки ворот должны быть надёжно закреплены в открытом положении. Нахождение людей на крыше и подножках локомотивов, а также в проёме ворот не допускается. Перед вводом (выводом) локомотива должны быть оповещены работники, находящиеся в данном стойле или на локомотивах, установленных здесь раньше. Работники должны выйти из смотровой канавы, на которую вводится или с которой выводится подвижной состав, сойти с крыши подвижного состава.
Ввод (вывод) на участок ремонта электровозов постоянного тока должен производится при питании от постороннего источника постоянного тока напряжением до 250 В. Такие источники должны иметь кабель или троллейный провод, подсоединяемый к розетке локомотива. Подвеска троллейного провода, находящегося под напряжением, должна исключать возможность касания его ремонтным персоналом. После завершения ввода (вывода) электровозов на участок, перед отключением кабеля или троллейного провода от розетки, питание с него снимается.
Если тяговый подвижной состав вводится в стойло, оборудованное контактной сетью, то подавать или снимать напряжение с контактной сети на канаве должен дежурный по депо, его помощник или специально выделенный и обученный для этой цели работник.
При вводе на стойло, тяговый подвижной состав должен полностью вместиться внутри здания депо. При этом должны соблюдаться следующие расстояния, обеспечивающие свободный проход персонала в депо:
расстояние от оси автосцепки до обреза (первой ступеньки) канавы не менее 1,2 м;
расстояние между двумя локомотивами или расцепленными секциями локомотивов, установленными на одном пути, - не менее 2 м.
После ввода локомотива в стойло, должны быть приведены в действие ручные тормоза или уложены тормозные башмаки.
До начала ремонта тяговых электродвигателей, вспомогательных машин, оборудования и аппаратуры электровоза, на нём должны быть выполнены следующие операции: выключены вспомогательные машины, опущены токоприёмники, перекрыты разобщительные краны к клапанам токоприёмников, снята реверсивная рукоятка, заблокированы кнопочные выключатели ( вынуть ключ
КУ ), сняты ёмкостные заряды с силовой и вспомогательных цепей, открыты двери высоковольтных камер.
Перемещение подвижного состава или прокручивание колёсных пар во время ремонта ( для ревизии зубчатой передачи, тягового редуктора, колёс, щёточно-коллекторного узла ) должно производится по распоряжению или под наблюдением мастера или бригадира. При перемещении тягового подвижного состава все другие работы по экипажу, на крыше и в кузове должны быть прекращены.
Снятие и установка автосцепки и пружинно-фрикционного аппарата производить только с помощью специальных подъёмников.
При замене отдельных деталей и сборочных единиц автоматических тормозов, воздухораспределитель необходимо выключить, воздух из запасных резервуаров выпустить. Отвёртывать заглушки, краны, клапаны у приборов и резервуаров, находящихся под давлением, запрещается.
Перед началом ремонта электрооборудования тягового подвижного состава должны быть обесточены все электрические цепи. Обтачивание или шлифование коллекторов отдельных тяговых двигателей должно производится под наблюдением специально выделенного работника, имеющего квалификационную группу по технике безопасности (электробезопасности) не ниже третьей только после вывешивания данной колёсной пары и подключения тягового двигателя к источнику питания постоянного тока напряжением не более 110 В. Остальные колёсные пары должны быть подклинены или заторможены ручным тормозом. Шлифовочный инструмент должен иметь изолированные ручки. Обтачивать и шлифовать коллектор при перемещении локомотива запрещается.
При измерении сопротивления изоляции электрических цепей мегаомметром на 0,5 и 2,5 кВ выполнять какие-либо другие работы на электрооборудовании и электрических цепях тягового подвижного состава запрещается.
При подзарядке аккумуляторных батарей электровозов, находящихся в стойле, в кузове должна быть включена принудительная вентиляция. При этом внутри кузова можно выполнять все ремонтные работы, кроме сварочных.
После ремонта электроподвижного состава, подъём токоприёмника и опробование электровоза под напряжением должен производить работник, имеющие право управления в присутствии мастера или бригадира, проводившего ремонт.
Эксплуатируемое оборудование должно быть в исправном состоянии. Технологическое оборудование, которое служит источником опасности для работающих, поверхности ограждений и других защитных устройств, а также пожарная техника должны быть окрашены в сигнальные цвета в соответствии с ГОСТом "Цвета сигнальные и знаки безопасности".
Грузоподъёмные механизмы, съёмные грузозахватные приспособления (стропы, траверсы, захваты) в процессе эксплуатации должны быть подвергнуты испытаниям, в соответствии с требованиями безопасности при погрузочно-разгрузочных работах. Домкраты для подъёма локомотивов должны испытываться на статическую нагрузку 1 раз в 3 года.
Для подогрева и сушки тяговых электродвигателей должны применяться калориферные установки, размещаемые в стойле. Электрическая калориферная
установка должна иметь сетчатое ограждение и световую сигнализацию о наличии напряжения.
Электроинструмент и переносные электрические светильники должны содержаться в соответствии с ГОСТом "Машины ручные электрические. Общие требования безопасности".
5.3 Вимоги до робочого персоналу і індивідуальних засобів захисту
Рабочий персонал должен организовывать работу таким образом, чтобы обеспечивались безопасные условия труда на всех производственных участках:
внедрять государственные и отраслевые стандарты безопасности труда и соблюдать их;
внедрять комплексную механизацию и автоматизацию производственных процессов;
обеспечивать техническое обслуживание и ремонт оборудования, устройств, сооружений и помещений локомотивного хозяйства, содержать их в исправном состоянии, обеспечивающем безопасность труда;
производить модернизацию существующего оборудования для улучшения условий его обслуживания;
качественно и своевременно выполнять работы по техническому обслуживанию и текущему ремонту тягового подвижного состава;
проверять в установленные сроки состояние оборудования, защитных средств, предохранительных устройств, пожарного оборудования и инвентаря, инструмента и рабочих мест;
проводить работы в установленной спецодежде и других средствах индивидуальной защиты;
периодически проходить инструктаж по технике безопасности.
Средства индивидуальной защиты работники локомотивного хозяйства применяют для предотвращения или уменьшения воздействуя на них опасных и вредных производственных факторов, когда безопасность работ не может быть обеспечена конструкцией локомотивов или оборудования, организацией производственных процессов, архитектурно-планировочными решениями и средствами коллективной защиты. Эти средства, отвечая требованиям технической эстетики, создают наиболее благоприятное для организма человека соотношения с окружающей внешней средой и обеспечивают оптимальные условия для трудовой деятельности.
Слесари по ремонту секций холодильников тепловозов и аккумуляторщики по проверке и ремонту аккумуляторных батарей локомотивов получают кислотозащитную спецодежду. В комплект входят куртка, брюки и головной убор, изготавливаемый из хлопчатобумажного молескина с кислотозащитной пропиткой " К " или кислотозащитной полушерстяной ткани с химическими волокнами.
Слесарям, занятым обдувкой электрооборудования локомотивов, вместо обычного хлопчатобумажного костюма выдают комбинезон из пыленепроницаемой ткани. Эти комбинезоны изготавливают из пылезащитного молескина, проникновение пыли через который не превышает 10 %.
Слесарей по осмотру и ремонту локомотивов при работе в канавах обеспечивают кожаными ботинками. Верх этих ботинок изготовлен из юфти, подошва – маслобензостойкая резина, а носки внутри – металлические или пластмассовые. Металлические носки выдерживают удар 100 Н/см, а пластмассовые
– 50 Н/см, что очень важно для защиты ног работающих от падающих деталей, инструмента.
Резиновые сапоги, предназначенные для защиты ног от воды, выдают работникам, занятым опрессовкой секций холодильников и воздушных резервуаров локомотивов.
Для безопасности, при обслуживании в депо электроустановок с напряжением до 1000 В, используют диэлектрические боты, галоши и перчатки. Боты и галоши надевают на обычную обувь, поэтому внутри они имеют матерчатую прокладку и стельку, которые предохраняют внутреннюю поверхность от повреждений.
Резиновые диэлектрические перчатки надевают на руки на полную их глубину. Раструб перчаток натягивают на обшлаг рукава верхней одежды.
Для защиты кожных покровов рук рабочих, связанных с использованием вредных для человека веществ, применяют защитные мази и пасты. Наиболее эффективными средствами этой группы является силиконовый крем.
В качестве основного средства защиты головы используются каски. Они представляют собой лёгкий и в то же время жёсткий и прочный головной убор, изготавливаемый из пластмассы, фибры и других материалов.
Для защиты глаз от стружек, мелких частиц твёрдых тел и брызг химически неагрессивных жидкостей, выпускают очки с бесцветными стёклами.
При выполнении электро- и газосварных работ, применяют щитки, маски и очки с соответствующими светофильтрами.
Для защиты человека от вредных паров, газов и пыли, в локомотивном хозяйстве используются различные марки противогазов и респираторов.
Для защиты органов дыхания при очистке локомотивов и их отдельных узлов и аппаратов, следует применять противопылевой респиратор ШБ-1 " Лепесток " или У-2К.
Фильтр-маска " Лепесток " является бесклапанным респиратором, обтюратор которого изготовлен из фильтрующего материала. Респиратор У-2К имеет резиновую полумаску, клапаны вдоха и выдоха, а также сменные фильтры. Этот респиратор предназначен для защиты не только от пыли, но также от аэрозолей и дыма. Можно использовать также противопылевой респиратор Ф-62Ш.
Для защиты от поражения электрическим током, работники локомотивного хозяйства используют предохранительные приспособления: изолирующие штанги, диэлектрические коврики, монтёрский инструмент с изолированными ручками и рукоятками.
Монтёрский инструмент с изолирующими рукоятками применяют при необходимости производства работ на токоведущих частях электроустановок, напряжением до 1000 В, без снятия напряжения, особенно там, где крайне неудобно работать в диэлектрических перчатках. В качестве изолирующего материала применяют резину, эбонит, хлорвинил и другие виды пластмасс.
Изолирующие рукоятки обязательно должны иметь упорный буртик, высотой 10 мм, препятствующий соскальзыванию руки монтёра к неизолированным частям инструмента.
К самостоятельной работе в депо допускаются лица, прошедшие обучение и проверку знаний по специальности и охране труда в объёме, соответствующем занимаемой должности.
К работе на деповских транспортных и подъёмно-транспортных средствах ( электрокарах, тракторах, автомобилях кранах и др. ) допускаются лица, имеющие удостоверения на право управления этими средствами.
Эксплуатацию электрических установок должен осуществлять специально подготовленный электротехнический персонал. Производственному персоналу, имеющему 3-5 группу по электробезопасности, предъявляются такие требования: лица, не достигшие 18 лет, не допускаются к работе с электрооборудованием, лица не должны иметь увечий и болезней, которые мешают их работе. Персонал должен соблюдать техническую дисциплину и технику безопасности при работе, а также пользоваться средствами индивидуальной защиты, установленными нормами.
5.4 Розрахунок природного і штучного освітлення
Таблица 32 Нормы освещенности отделений и участка ТР-1.
Наименование рабочих мест | Общее освещение. |
ТР-1 - Осмотр подвагонной части Осмотр токоприемников и крышевого оборудования Смотровые канавы | 200 200 150 |
Примечание. Освещенность указана при газоразрядных лампах.
Для освещения участка ТР-1 электровозов ЧС-7 применяться осветительные приборы с галогенными лампами накаливания мощностью 1—10 кВт и газоразрядными источниками света типов ДРЛ. Общее освещение производственных помещений осуществляется светильниками с газоразрядными источниками света ( люминесцентные лампы).
Лампы накаливания используются на участке ТР-1 преимущественно для местного освещения, для освещения помещений с временным пребыванием людей и для- аварийного освещения.
Нормы освещенности производственных участка ТР-1 депо приведены в таблице 32
Нормы освещенности, лк, служебно-технических помещений;
участка ТР-1 приведены ниже.
Административно-конторские помещения. 300
Умывальные, уборные 15
Душевые, гардеробные 50
На участке ТР-1 светильники установлены таким образом, что обеспечена защита глаз работающих от слепящего действия источников света.
Для выполнения работ на локомотивах применяться: местные стационарные и переносные светильники-с лампами напряжением не более 50 В постоянного тока.
Смотровые канавы освещаются электрическими светильниками, расположенными в нишах канавы, с лампами напряжением не выше 50 В постоянного тока.
Окна производственных и вспомогательных помещений участка, обращенные на солнечную сторону, имеют приспособления для защиты работающих от прямых солнечных лучей.
Таблица 34 Удельная мощность общего равномерного освещения 100 лк.
Светильники с лампами ДРЛ.
Высота подвеса светильников. | Площадь помещения. | Удельная мощность Вт/ м2 | |
УПДДРЛ | РСП-08/ГОЗ | ||
8-12 | 2160 м2 | 5.8 | 4.9 |
Расчет освещения участка ТР-1 по ремонту электровозов ЧС-7 произвожу с помощью таблицы 34, при этом учитываю коэффициент отражения потолка ρп = 50%,
стен ρс = 30%, пола ρр =10%. Коэффициент запаса R, учитывающий загрязнение поверхности светильников (R=1.5), и коэффициент Z=1.15, определяющий отношение средней освещенности к минимальной.
Рассчитываю общую мощность участка ТР-1 для равномерного общего освещения помещения площадью 2160 м2.
По таблице 2 определяю удельную мощность. При высоте подвешивания светильников 8-12 м , площадью помещения свыше 1500 м2 и использовании ламп УПДДРЛ и РСП-08/ГОЗ, удельная мощность w = 5.8; 4.9 Вт\м2. Общая мощность ламп Pо = ws = 10.7∙ 2160 = 23112 Вт.
5.5 Вибір і розрахунок системи опалювання
Искусственная вентиляция помещений бывает вытяжная, приточная и комбинированная. Вытяжная вентиляция является обязательной для таких помещений, как туалетные, курительные комнаты, газогенераторное помещение, помещение моечной машины, зарядная аккумуляторных батарей и т. п.
Применение только одной приточной вентиляции рекомендуется в помещениях, где нет интенсивного загрязнения воздуха, но смена его необходима, а также когда требуется преградить доступ испорченного воздуха из смежных помещений. Такая вентиляция уместна в отделении по ремонту тормозного оборудования, механическом и т. п.
Комбинированная (приточно-вытяжная) вентиляция применяется в помещениях большой кубатуры, а также в гальваническом, термическом, сварочном, аккумуляторном отделениях. При комбинированной системе вентиляции вытяжные и приточные устройства подбирают с таким расчетом, чтобы создать в помещении разрежение или подпор воздуха в зависимости от потребности. На участке ТР-1 по ремонту электровозов ЧС-7 применяется приточно-вытяжная вентиляция.
Вытяжные и приточные вентиляционные установки бывают не требующие и требующие обработки воздуха. Установки с обработкой воздуха имеют дополнительные устройства фильтры для очистки воздуха от пыли и газов, калориферы для подогрева воздуха, влагопоглощающие фильтры и др. На участке ТР-1 по ремонту электровозов ЧС-7 применяются установки без очистки воздуха. но с калориферами для подогрева воздуха .
Искусственная вентиляция осуществляется центробежными и осевыми вентиляторами, в помещениях с малой загрязненностью воздуха применяются в большинстве случаев осевые вентиляторы; в помещениях с большой загрязненностью воздуха применяются центробежные вентиляторы различной мощности.
Из таблицы 50 определяю, что на участке ТР-1 вид вентиляции – вытяжная с приточным отопительным агрегатом. Общий воздухообмен принимаю кратным 1-2.
Определяю расчетный часовой расход на отопление и вентиляцию участка ТР-1 площадью 2160 м2 и высотой 11 м. Отделение находится в городе Днепропетровске и :
наружная температура tнар= -21 оС
вентиляционная температура tвен= -9 оС
удельный расход тепла на отопление и вентиляцию ввен= 0 из таблицы 51
расчетная температура воздуха в помещении tпом=17 оС из таблицы 52
определяем максимальный расчетный часовой расход тепла на отопление и вентиляцию на участке ТР-1по формуле:
В=(во(tпом-tнар)+ввен(tпом-tвен))V
В=(0(17-(-21))+0(17-(-9)))2160=138240 кДж/ч
Все таблицы в пунктах 5.3;5.4 приведены в учебнике С.И. Папченков локомотивное хозяйство (пособие по дипломному проектированию). Л 5.
1 Характеристика проектованого локомотивного депо
1.1 Призначення проектованого локомотивного депо і його спеціалізація
Проектируемое локомотивное депо представляет собой структурное подразделение локомотивного хозяйства, занимающееся эксплуатацией, техническим обслуживанием и ремонтом тягового подвижного состава. По роду тягового обслуживания депо является пассажирским и эксплуатирует, обслуживает и ремонтирует электроподвижной состав (магистральные электровозы ЧС7). Эксплуатационная деятельность депо основана на использовании прикреплённых локомотивных бригад и сочетании плечевой и кольцевой езды. При этом заметно улучшается санитарно-гигиеническое состояние локомотивов за счёт повышенного внимания локомотивных бригад к прикреплённым машинам, а также техническое состояние агрегатов, узлов и элементов, что уменьшает время простоя локомотивов на техническом обслуживании и ремонте.
Депо имеет хорошую ремонтную базу, которая позволяет выполнять все виды технического обслуживания и текущий ремонт вплоть до ТР-2.
Особо необходимо выделить организационную и производственную структуру депо, выполняющую роль как организатора и контролёра, так и непосредственного исполнителя.
Планово-предупредительная система ремонта предусматривает проведение следующих работ:
а) техническое обслуживание ТО-1, ТО-2 и ТО-3 – для предупреждения появления неисправностей и поддержания электровозов в работоспособном и надлежащем санитарно-гигиеническом состоянии, обеспечивающем их бесперебойную работу и безопасность движения.
б) техническое обслуживание ТО-4 – для обточки бандажей колёсных пар без выкатки их из-под вагонов с целью поддержания оптимального проката;
в) техническое обслуживание ТО-5 – для постановки подвижного состава в резерв Укрзалізниці или дороги, а также подготовки его к направлению на капитальный ремонт и пересылке;
г) текущие ремонты ТР-1, ТР-2 – для восстановления основных эксплуатационных характеристик, исправности и работоспособности электровозов в соответствующих межремонтных периодах путём ревизии, ремонта и замены отдельных деталей, узлов и агрегатов, регулировки и испытания, а также частичной модернизации.
Технические обслуживания ТО-3, ТО-4, текущие ремонты ТР-1, ТР-2 электровозов выполняют в депо их приписки комплексными и специализированными бригадами. При отсутствии в депо приписки необходимой ремонтной базы технические обслуживания ТО-3, ТО-4 и текущие ремонты выполняют в других (специализированных) депо дороги.
На техническое обслуживание ТО-3 электровоза ставятся в плановом порядке в соответствии с установленным начальником дороги планом ремонта; на техническое обслуживание ТО-4 электровозы ставятся по графику, утверждённому начальником депо или его заместителем.
Месячные графики постановки электровозов на техническое обслуживание ТО-3 с указанием номеров электропоездов, межремонтных пробегов, времени постановки и выпуска каждого электровоза составляют в депо и утверждает начальник отдела локомотивного хозяйства отделения дороги.
Разрешается совмещать техническое обслуживание ТО-4 с текущими ремонтами ТР-1, ТР-2 и техническим обслуживанием ТО-3, увеличивая нормы простоя в этих видах ремонтов и технического обслуживания из расчёта 1-1,2 ч на обточку одной колёсной пары.
Периодичность технического обслуживания ТО-2 электровозов устанавливают начальники железных дорог исходя из местных условий при безусловном обеспечении безопасности движения, надёжной работы.
Периодичность технического обслуживания ТО-3 и всех видов текущих ремонтов по сети дорог устанавливает Укрзалізниця.
В настоящее время нормы продолжительности технических обслуживаний и текущих ремонтов, а также нормы межремонтного пробега регламентируются приказом № 030ЦЗ от 31.01.05.
Текущие ремонты электровозов выполняются по графикам агрегатным методом, основу которого составляет предварительный ремонт и сборка агрегатов, узлов, аппаратов и деталей с применением принципа взаимозаменяемости.
Рабочие места комплексных и специализированных бригад обеспечиваются технологическими картами и другой ремонтной документацией на текущий ремонт электропоездов.
Для организации производства текущих ремонтов ТР-1, ТР-2 депо имеет необходимые вспомогательные цеха, отделения, соответствующее оборудование и технологическую оснастку в соответствии с табелем основного подъёмно-транспортного, станочного и технологического оборудования, стендов, приспособлений депо и действующими типовыми проектами в том числе:
а) механизированные стойла с возможностью вывешивания колёсно-моторых блоков, снятия и постановки автосцепок, поглощающих аппаратов, шкворней тележек, кожухов зубчатых передач, букс моторно-осевых подшипников, деталей буксового узла колёсных пар;
б) станки для обточки бандажей колёсных пар без выкатки из-под вагона;
в) электрические домкраты для подъёма кузовов;
г) устройства для опробования на электровозе работы электрической аппаратуры, пневматического и автотормозного оборудования, радиостанций, автоматической локомотивной сигнализации и автостопа;
д) устройства для сушки изоляции электрических машин;
е) устройства для механической заправки смазкой узлов трения;
ж) мостовые краны, кран-балки для снятия и постановки колёсно-моторных блоков вспомогательных машин, токоприёмников и другого оборудования;
з) средства технической диагностики состояния электрических цепей, аппаратов и машин и транспортные средства (электрокары, автокары, электропогрузчики, тележки) и современные контрольно-измерительные приборы, инструмент и испытательные устройства;
и) сварочные агрегаты и автогенные установки.
Научная организация труда при производстве текущих ремонтов электропоездов обеспечивает:
а) высокое качество ремонта, гарантирующее выполнение установленных показателей надёжности;
б) повышение производительности труда;
в) снижение продолжительности и стоимости текущего ремонта;
г) охрану труда и безопасность в работе ремонтного персонала.
Содержание электровозов в культурном состоянии, производство мойки и обтирки кузовов, ремонта и окраски кузовного оборудования обеспечиваются отдельными бригадами под руководством освобождённых бригадиров.
1.2 Структура управління проектованого локомотивним депо
В соответствии с производственной структурой для проектируемого депо создан аппарат управления, состоящий из отделов и секторов, управляющими конкретными видами работ, производится конкретная специализация инженерно-технических работников и служащих депо по выполнению комплекса работ одного конкретного назначения.
В проектируемом депо аппарат управления состоит из аппарата линейного управления, который наделяется необходимыми правами единоначалия и распорядительности, и аппарата функционального управления , который обеспечивает линейный аппарат информацией для подготовки решений.
К аппарату линейного управления относятся начальник депо, его заместители, мастера и другие работники, которые в пределах предоставленных им прав принимают решения и несут ответственность за результаты производства. К аппарату функционального управления относятся работники бухгалтерии, экономисты. Диспетчерский аппарат, работники производственно-технического отдела, лабораторий и других подразделений депо.
Локомотивное депо возглавляет начальник. Он несет ответственность за выполнение приказов и указаний, управления и отделения железной дороги, за осуществление задач предусмотренных Положением о локомотивном депо; пользуясь правом единоначалия, руководит производственно-финансовой деятельностью депо. Начальник депо распоряжается имуществом и средствами депо, заключает договоры, выдает доверенности и подписывает денежные документы; принимает, перемещает и увольняет работников депо; в пределах своих прав издает приказы и распоряжения, поощряет работников и накладывает на них взыскания.
Первым заместителем начальника, во время его отсутствия, депо является главный инженер. Его обязанность – обеспечивать техническое руководство производством, разрабатывать и внедрять новую технику, прогрессивные технологические процессы, средства механизации и автоматизации трудоемких работ, улучшать использование оборудования и других производственных фондов, обеспечивать выполнение правил техники безопасности и промышленной санитарии.
Оперативное руководство локомотивов возложено на заместителя начальника по ремонту, которому подчинены диспетчерский аппарат по ремонту, старшие мастера ремонтного цехов, участка и отделений.
Диспетчера являются сменными помощниками заместителя начальника по ремонту и управляют всем процессом ремонта локомотивов, начиная от постановки в ремонт и кончая выпуском из ремонта.
Мастер в проектируемом локомотивном депо является полноправным руководителем и непосредственным организатором производства и труда на своем участке работы.
В управлении проектируемого локомотивного депо сочетается принцип централизованного руководства и самоуправления трудового коллектива. Он реализуется путем создания советов трудовых коллективов, участия всего коллектива и его общественных организаций в решении важных производительных и социальных вопросов
Начальник депо
Главный
инженер
Зам. начальника депо по ремонту электровозов
Топливный
склад
Отдел охраны труда и ТБ
бухгалтерия
Зам. начальника депо по кадрам и быту
Гл. механик
Цех по ремонту электровозов
котельная
Ремонтно-механический цех
Сварочное отделение
Инструментальный цех
гараж
Кузнечно-заливачное отделение
Группа учета
Экспериментальный цех
Группа технологов
Технический отдел
Отдел кадров
Аккумуляторный отдел
Комплексные бригады по ремонту электровозов
Строй группа
Аппаратный цех
Автостопный цех
Кузовной цех
Заготовительный цех
Автоматный
цех
Бригадный
дом
Химико-технологическая лаборатория
Отделение по ремонту редукторов
Рисунок 1 структурная схема управления проектируемым локомотивным депо Днепропетровск.
1.3 Виробничі і допоміжні приміщення пректованого депо
Пространственное расположение участков и отделений на территории депо
осуществляется в соответствии с генеральным планом, разрабатываемым при проектировании депо.
При проектировании новых, реконструкции и техническом перевооружении локомотивных депо руководствуются строительными нормами и правилами, санитарными нормами проектирования промышленных предприятий, инструкциями по разработке проектов и смет для железнодорожного строительства, а также техническими указаниями по проектированию тепловозных и электровозных депо и экипировочных устройств.
Взаимное расположение производственных участков и вспомогательных помещений для выполнения текущего ремонта и технического обслуживания должно отвечать следующим требованиям: максимальное обеспечение прямоточности перемещения локомотивов, их узлов и агрегатов в процессе ремонта; преобладающее перемещение узлов и агрегатов технологическим внутрипроизводственным транспортом; сокращение протяженности коммуникаций, обеспечение охраны труда работников депо, уменьшение пере-сечений железнодорожных линий при следовании рабочих на работу и с работы; максимальное размещение производственных участков в одном здании.
Кроме того, важным 'показателем рациональной планировки депо и его производственных помещений являются: обеспечение хороших санитарно-гигиенических и производственных условий труда; возможность дальнейшего развития производственных помещений при увеличении объема работы; эстетически выразительный архитектурный облик зданий депо и его помещений.
Мощность и размеры производственных участков и отделений мастерских должны устанавливаться с учетом дальнейшего развития исходя из роста объема эксплуатационной работы на расчетные сроки: габаритные размеры стойл и грузоподъемные средства — на десятый год эксплуатации; число стойл депо и объем зданий отделений мастерских — на пятий год эксплуатации; станочное оборудование мастерских и фонд жилищного культурно-бытового строительства — на второй год эксплуатации.
Размещение и характер помещений во многом зависят от рода выполняемых работ и типа ремонтируемого подвижного состава. Например, отделения по ремонту топливной аппаратуры, контрольно-измерительных приборов, электроаппаратуры, автостопов, автоматической локомотивной сигнализации (АЛС), поездной радио связи, в которых производятся точные работы по настройке, регулировке узлов, приборов и аппаратов, должны размешаться в отдельных изолированных помещениях, имеющих хорошее естественное освещение.
Для сокращения путей транспортировки ремонтируемых крупных узлов и агрегатов участки их ремонта, а также кладовую запасных частей и инструментальную располагают вблизи участка ТР3, участок по ремонту электрических машин - рядом с испытательной станцией.
Кузнечное, термическое, сварочное отделения, опасные в пожарном отношении, объединяют в общий блок, отделенный от других помещений мастерских капитальной стеной. Газогенераторную размещают в отдельном помещении с легким перекрытием, капитальными стенами и выходом.
Компрессорную с целью сокращения длины воздухопроводов располагают по возможности рядом с потребителями сжатого воздуха, а отделение ремонта секций холодильника - вблизи газосварочного отделения, так как при приварке трубных решеток, коллекторов и др. используют газовую сварку.
В механическом отделении при расстановке оборудования необходимо обеспечить поточную обработку деталей, исключить встречное их перемещение. Проходы между станками и другим оборудованием должны быть не менее 1 м с учетом ограждения движущихся частей. Шкафы, верстаки, стеллажи устанавливают вплотную к стенам.
Производственные помещения располагают в одном или нескольких зданиях, соединенных проходами. Служебно-бытовые помещения, как правило, размещают в общем блоке с производственными помещениями.
При проектировании новых зданий площади производственных помещений определяют по нормам на строительство депо с учетом вида ремонтов, объема работ и пробега приписных локомотивов.
В заготовительном участке производят заготовку металла с последующей его обработкой. По существу заготовительный и механический участок составляют единый механико-заготовительный цех, однако, в связи с расположением этих цехов в различных местах локомотивного депо, единый цех разбили, но работы, выполняемые этими цехами, выполняются совместно.
Отделение по ремонту редукторов механико-заготовительного цеха занимается ремонтом и обслуживанием редукторов электровозов, а также их составных частей и элементов. Здесь ремонтируют редукторы как электровоз. Отделение оснащено специализированным ремонтным оборудованием, позволяющим в значительной степени механизировать трудоёмкие ремонтные процессы, имеется стенд для обкатки редукторов.
Следует также отметить кузнечно-заливочное отделение механико-заготовительного цеха. Из названия видно, какие работы выполняет это отделение: ковка, штамповка, прессовые работы, различные виды термической обработки, такие как закалка, нормализация, отжиг и др. Здесь производят как полуфабрикаты – детали, дополнительно обрабатываемые на металлорежущих станках до сборки, так и отдельные крепёжные и другие детали, идущие на сборку без дополнительной обработки – это втулки, хомуты, накладки, серьги, скобы, стяжки и т.п. Из оборудования, применяемого в отделении, можно выделить нагревательные печи, пневматические молоты для ковки, штамповочные молоты, прессы и др.
В сварочном отделении механико-заготовительного цеха производят все сварочные работы не только электровозов, но и всего депо. В штате этого отделения есть и электро- и газосварщики, то есть отделение может производить сварочные работы любого рода. Из оборудования можно отметить сварочный агрегат постоянного тока, сварочный трансформатор, сварочные плиты, стеллажи для деталей, для баллонов с кислородом и водородом и др.
экипировочный участок. В штат этого участка входят мойщики уборщики, операторы песочниц, комплексные бригады слесарей ПТО (пункт технического обслуживания) и т.п. Этот цех занимается экипировкой электровозов: снабжением его песком, осмотром и мелким ремонтом оборудования, приведение их в надлежащее состояние. В цехе имеются стойла для осмотра и ремонта, смотровые канавы, моечные машины, машины для подачи песка и др. вспомогательное оборудование. Здесь проводится ТО-2 специализированной бригадой слесарей перед заездом в депо.
автоматное отделение). Это отделение занимается обслуживанием и ремонтом тормозной и воздушной систем всего электровозов, а также воздуховодов депо. Здесь ремонтируют и проверяют тормозное оборудование, пневматическую аппаратуру, тормозную рычажную передачу, воздухопроводы, производят замену, ремонт и контрольные испытания манометров и т.д. Из оборудования помощь оказывают стенды для притирки частей крана машиниста, проверки тормозных приборов, ванна для испытания рукавов и др. Важную функцию выполняет компрессорное отделение, обеспечивающее депо сжатым воздухом.
автостопное отделение. В этом отделении занимаются ремонтом и обслуживанием устройств, связанных с безопасностью движения поездов – это скоростемеры, электропневматические клапаны автостопа (ЭПК), автоматическая локомотивная сигнализация (АЛСН), устройство контроля бдительности машиниста (УКБМ), радиостанции, устройства электропневматического тормоза (ЭПТ) и др. В работе используются стенды для проверки ЭПТ, ЭПК, УКБМ и других устройств безопасности.
ремонтно-механическое отделение. Это одно из вспомогательных отделений депо. Бригады слесарей и электромонтёров этого цеха занимаются наладкой электрического и механического оборудования депо.
аппаратное отделение. Это отделение занимается ремонтом электрического оборудования электровозов. Здесь ремонтируют контакторы, пускотормозные и добавочные сопротивления, шунты, электромагнитные реле, быстродействующие выключатели, электропневматические вентили, автоматические защитные выключатели (АЗВ), сглаживающие реакторы и др. электрическое оборудование. На помощь приходят высоковольтные стенды, многоамперный агрегат для регулировки аппаратуры, стол для проверки электропневматических вентилей, сушильные камеры, пескоструйная установка и др. оборудование.
В аккумуляторном отделении аппаратного цеха производится техобслуживание, ремонт и зарядка аккумуляторных батарей. Из оборудования отделения можно отметить ванны для промывки аккумуляторов, ванны для электролита, стол для ремонта аккумуляторов, ручной винтовой пресс для правки пластин, вытяжной и сушильный шкафы, дестилятор, зарядный агрегат и т.д.
электровозный участок. Здесь выполняют техническое обслуживание третьего объёма (ТО-3) и текущие ремонты первого и второго объёмов (ТР-1, ТР-2) электровозов. Работы, выполняемые при ревизии оборудования, узлов и элементов, согласно перечню выполняемых работ при ТО или ТР, производятся в этом цехе.
Ремонтные же работы, такие как ремонт механической части подвижного состава, электрического оборудования, основных и вспомогательных электрических машин производятся в соответствующих специализированных цехах и отделениях. В электровозном цехе есть специальные стойла под электровозы, смотровые канавы, скатоопускная канава, машины для обточки бандажей колёсных пар без выкатки из-под ТПС (ТО-4), есть оборудование, позволяющее производить подъемочный ремонт электровозов. Следует также отметить специфику обслуживания электровозов специализированными и комплексными бригадами ремонтников, заключающуюся в дифференцированном подходе к ремонтным работам (слесари-механики занимаются ремонтом только механического оборудования, слесари-электрики – только электрического). Благодаря такому принципу организации труда уменьшается время простоя локомотива в ремонте и повышается его качество.
общий деповской штат. В состав этого штата входят бухгалтера, технологи, приёмщики, инженеры, инженеры по охране труда и технике безопасности, технический отдел, старшие нарядчики, рабочие кладовой, снабженцы и т.п. Работы, выполняемые этими лицами общеизвестны и особых разъяснений не требуют.
административно-управленческий. В этот штат входят такие руководящие должности как начальник депо, зам. начальника депо по эксплуатации, зам. начальника депо по ремонту электровозов, зам. начальника депо по ремонту тепловозов, зам. начальника депо по кадрам и быту, главный инженер, главный механик, главный бухгалтер и зам. главного бухгалтера, начальники технического и планового отделов, группы технологов и др.
аппарат технического учёт. В состав этого аппарата входят операторы по учёту норм использования дизельного топлива, электроэнергии, учёту и распределению заработной платы. Они занимаются не только учётом, но и поиском путей экономии и рационального использования энергоресурсов и, исходя из полученных результатов, в дальнейшем устанавливают оптимальные нормы их потребления.
экспериментальное отделение. Основную часть отделения составляют слесари. Здесь занимаются как обработкой металла на второстепенные нужды депо, так и изготовлением деталей по чертежам, а также разработкой и составлением чертежей, изготовлением экспериментальных образцов, которые далее вместе с чертежами направляются в инструментальный цех для мелкосерийного производства. В принципе работы, проводимые в указанных двух цехах подобны.
крановые бригады. Этот цех занимается погрузочно-разгрузочными работами, связанными с распределением грузов, прибывших или отправляемых из депо, а также перемещением грузов на различные участки депо. Кроме этого, цех располагает гаражом с автомашинами, предназначенными для перевозки как грузов, так и пассажиров. В соответствии с этим штат
крановых бригад составляют машинисты разгрузочно-погрузочных кранов, их помощники, водители автомашин, а также лица, связанные с этой работой.
химико-техническая лаборатория. Занимается проверкой экипировочных материалов электровозов. Это определение физико-химических свойств горюче-смазочных материалов, пригодности песка для экипировки подвижного состава, определение соответствия экипировочных материалов установленным стандартам, проведение испытаний и т.п. Лаборатория также даёт рекомендации по правильности применения и хранения того или иного экипировочного материала в зависимости от времени года, влажности, температуры, атмосферных явлений и климатических условий.
кузовное отделение). Штат отделения составляют слесари, столяры, маляры, штукатуры и др. Цех занимается ремонтом кузовов электровозов, заключающимся в выполнении столярных и слесарных работ (ремонт дверей, окон, полов, потолков, тамбуров, различных перекрытий, уплотнителей, балок и т.п.), покраски и отделки кузовов и др. работ, связанных с восстановлением частей кузова.
1.4 Допоміжне господарство проектованого депо
Не смотря на то, что вспомогательное хозяйство не связано с производством текущих ремонтов локомотивов, оно оказывает самое непосредственное влияние на эффективность работы депо. От его надежной и бесперебойной работы зависят основные технико-экономические показатели производственно-хозяйственной деятельности депо: выполнение заданных норм простоев локомотивов в ремонт, себестоимость работ, показатели качества эксплуатационной работы локомотивов и др.
К вспомогательным участкам проектируемого депо относятся:
ремонтно-строительныйучасток. Штат этого участка включает в себя штукатуров, маляров, столяров, плотников и др. лиц подобного профиля. Этот цех не является основным и занимается ремонтно-строительными работами депо и подсобных помещений
инструментальное отделение. Штат этого отделения включает в себя раздатчиков инструментов и слесарей. В этом цехе производится обмен и выдача инструментов по депо, клеймение башмаков, выдача огнетушителей и защитных от поражения электрическим током средств (диэлектрических перчаток и ковриков), изготовление инструмента по чертежам экспериментального цеха (измерительных шаблонов), а также вспомогательные работы по металлу (изготовление решёток, замков и т.д.).
В жестяном отделении инструментального цеха производится ремонт посуды и инвентаря электровозов. Помощь в ремонте оказывают ножницы для жестяницких работ, специальные электропаяльники и другой слесарный инструмент.
1.5 Організація матеріально-технічного постачання
Снабжение проектируемого депо запасными частями и материалами обеспечивается органами материально-технического снабжения отделения и управления железной дороги по графику, разработанному совместно начальниками депо и отдела материально-технического обеспечения отделения дороги.
Депо имет неснижаемый запас материалов и запасных частей и технологический запас агрегатов и узлов.
Материалы, запасные части, приспособления и инструмент, применяемые при ремонте электровозов, соответствуют утверждённым чертежам, действующим стандартам и техническим условиям, имеют сертификаты.
Заготовительные и ремонтные цеха, отделения, кладовая, группа материально-технического снабжения депо обеспечивают постоянное содержание установленных неснижаемого и технологического запасов материалов и запасных частей, агрегатов, узлов.
Для организации текущих ремонтов и технического обслуживания локомотивов, а также обеспечения их эксплуатации постоянно доставляют в кладовые депо, на склады топлива, смазочные и песок, а также осуществлять перемещение внутри депо большого количества топлива, материалов и запасных частей. Это производится транспортным хозяйством депо, к которому относят устройства, машины и оборудование, необходимые для перемещения грузов и выполнения погрузочно-разгрузочных и складских операций.
По своему технологическому назначению в проектируемом депо различают внешний транспорт, осуществляющий доставку грузов на территорию депо, и внутридеповской, выполняющий перевозки грузов внутри предприятия. Значительные объемы потребления локомотивными депо топлива, песка, материалов, запасных частей, а также специализация ремонтных участков и отделений требуют организации бесперебойной работы обоих видов транспорта. В депо для этих целей образуется транспортный участок. В состав, транспортного участка входят как сами транспортные средства (маневровые тепловозы и мотовозы, автомобили, тракторы с прицепными тележками, электро- и автокары, транспортеры, мостовые краны, трубопроводы для подачи топлива, песка и смазки и т. п.), так и необходимые устройства и оборудование, обеспечивающие содержание их в исправном состоянии. Четкая и бесперебойная работа транспортного участка позволяет осуществлять ритмичный выпуск локомотивов из ремонта, своевременную выдачу их под поезда, экономить затраты на транспортные операции и снижать себестоимость работ, выполняемых в депо. Транспортный участок взаимодействует со складским хозяйством депо, задачей которого является планомерное, ритмичное и бесперебойное обеспечение ремонтных участков, позиций и рабочих мест необходимыми предметами труда. Для этих целей в депо организуются как специальные, так и универсальные склады (топлива и смазочных масел, песка, материалов, запасных частей, инструментов, отходов производства и др.), оборудованные -соответствующими подъемно-транспортными средствами, стеллажами и другими устройствами, расположение складов на территории выбирается таким образом, чтобы основной поток груза от склада до места потребления перемещался кратчайшими путями.
Рассмотрим организацию работы проектируемого депо, производственной кладовой. Материалы и запасные части в производственную кладовую депо могут поступать в зависимости от их количества или транзитом непосредственно от поставщиков, или в большинстве случаев с главного материального склада дороги и производственного склада отделения дороги.
После поступления продукции наклад и ее выгрузки производятся предварительная приемка, распаковка, рассортировка, окончательный прием и размещение на стеллажах, в шкафах, пирамидах и т. д. Большая номенклатура потребляемых материалов и запасных частей в локомотивных депо, необходимость иметь в наличии неснижаемый технологический запас деталей усложняют все работы по учету, хранению и выдаче материалов и запасных частей. Поэтому в настоящее время, для этих целей в локомотивном депо созданы автоматизированные рабочие места работников кладовых с использованием персональных электронно-вычислительных машин. Особый контроль в производственных кладовых устанавливается за наличием деталей и запасных частей локомотивов, на которые установлены нормы технологического запаса.
Материалы и запасные части из производственных кладовых депо отпускаются ремонтными участками и отделениями, а также другим подразделениям депо по разовым, требованиям или лимитным картам. В последних планово-экономическим и производственным отделом в соответствии с плановыми объемами работ указываются месячные (квартальные) нормы расхода материалов для каждого ремонтного участка или отделения. Это способствует развитию и укреплению хозяйственного расчета участков и отделений, а также экономии материалов и запасных частей.
Для выявления случаев затоваренности депо запасными частями и материалами, для перераспределения излишков и своевременного установления недостатка в них, проверки качества учета в депо проводятся инвентаризации.
