МАШИНЫ ДЛЯ СОДЕРЖАНИЯ ДОРОГ

1. МАШИНЫ ДЛЯ ЛЕТНЕГО СОДЕРЖАНИЯ ДОРОГ

К машинам для летнего содержания дорог относятся следующие виды машин и оборудования:

- поливомоечные машины;

- подметально-уборочные машины;

- машины по уходу за насаждениями;

- машины для уборки сооружений.

1.1 Поливомоечные машины

Поливомоечные машины предназначены для мойки и увлажнения твердых покрытий, предохранения их от перегрева в жаркий сезон, очистки воздуха и оздоровления микроклимата в прилегающем к транспортным магистралям воздушном пространстве. Они могут быть прицепными (к колесному трактору) или самоходными (на шасси серийного грузового автомобиля или шасси, адаптированном к назначению машины). Поливомоечная машина (рис. 1) имеет цистерну, установленную на прицепном, полуприцепном или самоходном шасси, всасывающий водовод, соединяющий цистерну с центробежным насосом, нагнетающим воду через распределительный напорный водовод к двум моечным насадкам.

Насадки располагаются перед машиной по ее внешним сторонам и формируют две моющих струи, расходящиеся плоским веером и направленные на поверхность покрытия под углом атаки. Изменяя угол атаки можно добиваться от струи различного эффекта: от смыва прилипших фрагментов глинистого грунта до увлажнения покрытия.

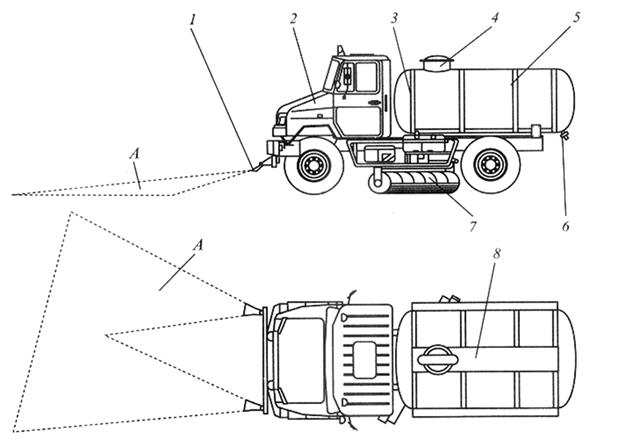

Рисунок 1 – Компоновка и основные агрегаты поливомоечной машины

А – конфигурация моющей струи; 1 – моющие насадки с распределительным трубопроводом; 2 – базовая машина; 3 – цистерна; 4 – горловина цистерны; 5 – обечайки крепления цистерны к шасси; 6 – сливной патрубок; 7 – дополнительное щеточное оборудование; 8 – мостки для обслуживания цистерны.

Существуют компоновочные варианты машин с дополнительной насадкой, устанавливаемой сзади сбоку и увеличивающей ширину промываемой полосы на 10... 15%. Насадки соединены с раздаточной трубой, в которую вода подается через напорную магистраль насосом центробежного типа. Между насосом и водозаборным патрубком, расположенным в цистерне, установлены фильтр, задерживающий посторонние примеси, и центральный клапан, позволяющий быстро прекращать подачу воды в насос. Как правило, цистерна также оборудуется водоводами, кранами и шлангами для заправки из водоема, которые могут использоваться и при тушении пожаров.

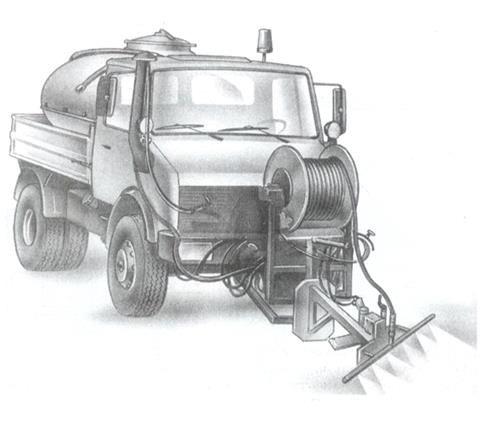

Рисунок 2 – Машина для очистки покрытия с помощью моющей рампы

В заправочной магистрали может устанавливаться фильтр, исключающий попадание в цистерну вместе с водой твердых минеральных и органических частиц. Обычно самоходные поливомоечные машины дополнительно оснащаются подметально-щеточным оборудованием, позволяющим расширить область их применения.

Для привода насоса поливомоечного оборудования и подметальных щеток может использоваться механическая или гидрообъемная передача. Для подъема и опускания щетки чаще всего используются гидроцилиндры.

Существенным недостатком традиционной технологии мойки покрытия, при которой высокая кинетическая энергия моющей струи обеспечивается ее массой, считается высокий расход воды. Альтернативой может служить поливомоечное оборудование с моющей рампой, оснащенной большим числом направленных вниз сопел малого диаметра (рис. 2). Рампа расположена перед шасси невысоко над обрабатываемой поверхностью. Вода, подаваемая в расходный водовод под большим давлением, вырываясь из сопел с высокой скоростью, приобретает кинетическую энергию, необходимую для достижения моющего эффекта. Взвесь грязевых частиц в воде и фрагменты разрушенной грязевой корки принудительно удаляются с покрытия косоустановленным водосгонным ножом с эластичной кромкой.

1.2 Подметально-уборочные машины

Предназначены для очистки твердых покрытий транспортных сооружений. Они также могут применяться для уборки бетонных и асфальтированных промышленных площадок и проездов, очистке ремонтируемых участков дорог от остатков удаленного покрытия. Рабочий процесс подметально-уборочной машины складывается из подметания поверхности, сбора смета в накопителях, транспортирования к месту захоронения отходов и опорожнения накопителя. Затем цикл операций повторяется.

По типу рабочих органов подметально-уборочные машины делятся на бесщеточные (вакуумные, пневматические), щеточные и комбинированные (щеточно-вакуумные, щеточно-пневматические). Наиболее распространены при летней уборке улиц и дорог щеточные подметально-уборочные машины, которые монтируют на автомобильных и специальных шасси, а также на прицепах. По методу обеспыливания щеточные подметально-уборочные машины (конические и транспортные щетки) делятся на машины с мокрым (с помощью воды) и сухим обеспыливанием (за счет отсасывания пыли воздушной струей) Конические щетки используют для подметания прилотковой зоны, а транспорт - для транспортирования смета в бункер. В качестве материала для ворса щеток используют металлическую (стальную) проволоку и синтетическое моноволокно.

По системе транспортирования смета в бункер (рис. 3) они подразделяются на машины с прямым забрасыванием смета в мусоросборник, с механической двух- и трехступенчатой подачей смета, с пневматическим транспортированием смета.

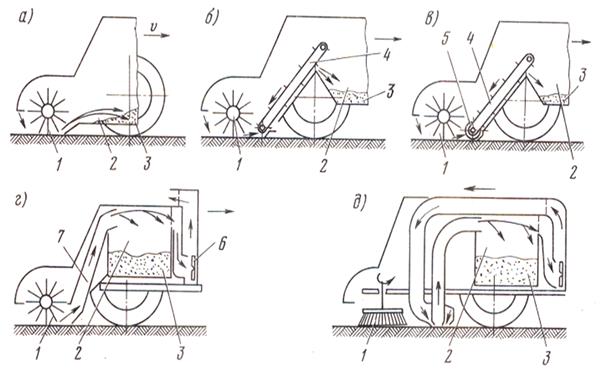

Рисунок 3 - Схемы систем транспортирования смета

а - прямое забрасывание смета в бункер; б - механическая двухступенчатая подача смета; в - то же, трехступенчатая, г, д - пневматическое транспортирование смета: 1 - щетка, 2 - бункер для смета, 3 - смет, 4 – конвейер, 5 - шнек 6 – вентилятор, 7 - всасывающий рукав

Главным рабочим органом подметально-уборочной машины является щетка. Наиболее распространены щетки цилиндрические с горизонтальной осью вращения и размещением ворса на цилиндрической поверхности, и торцевые, с осью, круто наклоненной к дневной поверхности, и ворсом на нижнем торце. Существуют, но встречаются гораздо реже, щетки конические, с углом при вершине до 60° и расположением ворса на конической поверхности, и ленточные, у которых ворс закреплен на внешней стороне цепи, огибающей натяжное колесо и ведущую звездочку.

Рисунок 4 - Типы щеток

а - цилиндрическая, б - коническая, в - ленточная, 1 - сплошная навивка ворса. 2 - ворс - метелкой. 3 - ворс - пучком

Торцовые и конические щетки применяют для очистки придорожных лотков, отличающихся небольшими поперечными размерами и сложной формой очищаемой поверхности.

Цилиндрическими щетками выполняют основной объем работ по очистке твердых покрытий дорог, тротуаров, промплощадок и аэродромных полос. Они устанавливаются под углом к направлению движения машины между ее осями или перпендикулярно - за колесами задней оси. Первая схема применяется на универсальных машинах, которые в теплый сезон используются как подметально-уборочные и поливомоечные, а в холодное время года - как снегоуборочные и антигололедные.

Вторая схема свойственна специализированным подметально-уборочным машинам, не предназначенным для переоснащения сезонным оборудованием. Лотковые щетки устанавливаются с одного или обоих боков машины и наклоняются таким образом, чтобы ворс очищал покрытие с внешней стороны машины, отбрасывая смет от края лотка под машину (рис. 5). Линейная скорость ворса щеток может совпадать со скоростью поступательного движения машины или быть противоположной.

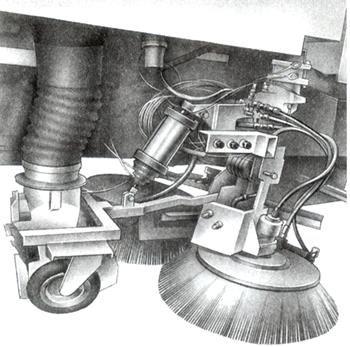

Рисунок 5 - Торцевая лотковая щетка устанавливается под углом к очищаемой поверхности

Перенос смета с покрытия в накопительный бункер или контейнер может осуществляться несколькими способами. При одноступенчатой схеме смет забрасывается в бункер цилиндрической щеткой, придающей его частицам скорость, достаточную для подъема к загрузочной щели. Если бункер расположен перед щеткой, смет отрывается от ворса щетки сразу же после выхода его из контакта с поверхностью (так называемый прямой заброс), если сзади - ворс поднимает его по передней цилиндрической стенке кожуха и далее смет по инерции попадает в бункер (обратный заброс). Обычно такие схемы применяются в малогабаритных и универсальных машинах, где нет места для специального устройства загрузки бункера. Специализированные и большеразмерные универсальные машины оборудуются механическими или пневмовакуумными устройствами загрузки бункера.

Механические устройства представляют собой шнековые, ленточные, скребковые конвейеры или их комбинации, эвакуирующие смет из лотка, в который он сметается щеткой, в контейнер или бункер. Лотковые щетки, подметая дорожное покрытие, подают смет к середине машины, в зону действия главной цилиндрической щетки, которая подметает расположенную перед ней полосу покрытия и направляет весь смет на приемный лоток. С приемного лотка смет переносится в бункер механическим устройством.

Пневмовакуумные устройства работают по принципу пылесоса, к всасывающему соплу которого смет подается непосредственно щеткой (как правило, торцовой) либо шнековым или скребковым конвейером, подающим смет от щеток по приемному лотку.

Лопасти вспомогательного шнека в зоне всасывающего сопла переходят в две радиальные лопасти, сообщающие смету дополнительную скорость, совпадающую с направлением транспортирующей струи воздуха. Отделение смета от воздуха происходит в бункере благодаря резкому изменению направления и скорости воздушной струи, после чего воздух дополнительно очищается фильтрами от мелкодисперсных частиц пыли.

Обеспыливание зоны работ щеток происходит за счет увлажнения воздуха системой орошения. В современных машинах привод щеток, конвейеров и вакуумных насосов осуществляется гидрообъемной трансмиссией, а в более старых конструкциях - частью гидрообъемной, частью механической трансмиссией, состоящей из раздаточных коробок с карданными валами и цепными передачами.

Современные машины с пневмовакуумными загрузочными системами и полностью гидрофицированным приводом дороже и сложнее в эксплуатации, но обеспечивают лучшее качество уборки с большей производительностью и более соответствуют городским условиям, предъявляющим повышенные требования к бесшумности транспорта.

Подметально-уборочная машина ПУ-53 (рис. 6) работает с увлажнением подметаемой полосы и с механическим транспортированием смета в контейнер. Специальное оборудование состоит из подметального устройства, конвейера со шнековыми питателями, контейнеров для смета и его распределителя, системы увлажнения, механизмов привода рабочих органов и управления ими.

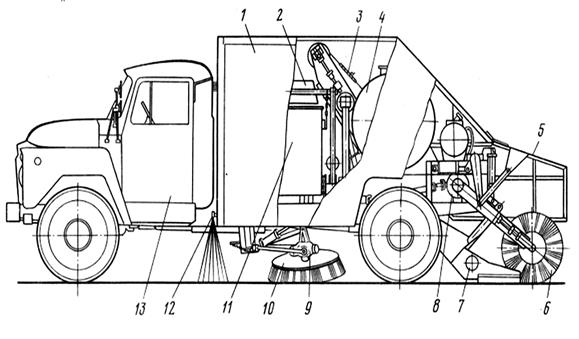

Рисунок 6 – Подметально-уборочная машина ПУ-53

1 - кузов; 2 - распределитель смета: 3 - цепь со скребками, 4 - бак для воды; 5 - крышка кузова; 6 - цилиндрическая щетка; 7 - короб шнеков; 8 - конический редуктор, 9 - червячный редуктор с гидромотором; 10 - лотковая щетка. 11 - контейнер для смета; 12 - увлажнитель; 13 - базовое шасси

Подметальное устройство состоит из главной цилиндрической щетки, находящейся за задними колесами машины, и двух торцовых (конических) лотковых щеток, расположенных между передними и задними колесами по обе стороны машины, которые позволяют убирать улицы с двусторонним и односторонним движением транспорта (при движении уборочной машины в направлении движения транспорта). Лотковая щетка захватывает мусор с прилотковой зоны у бордюрного камня и подает его в центр в зону действия главной щетки. Впереди главной щетки расположен с двумя шнековыми питателями конвейер для транспортирования смета. Главная щетка направляет смет на шнековые питатели, которые подают его на цепной наклонный конвейер скребкового типа, установленный перед щеткой, посередине машины. Под верхним концом конвейера расположен контейнер, в который через распределитель поступает смет (распределитель позволяет равномерно загружать контейнеры), который загружают путем перемещения установленных на машине заполненных сметом контейнеров в наклонное положение или заменой их на порожние. Разгрузка и замена контейнеров механизирована и производится с помощью гидроцилиндров. Лотковые щетки установлены на раме базовом шасси посредством рычажной параллелограммной системы. Привод лотковых щеток - гидравлический.

Рабочие органы машины закрыты кузовом с откидными боковыми дверями с обеих сторон и откидной задней частью. Открывание откидных боковых дверей кинематически связано с механизмом выгрузки контейнеров. Откидная часть кузова обеспечивает доступ к низу конвейера, главной щетке и механизму подъема конвейера. Поднимается и опускается откидная часть кузова гидроцилиндром и фиксируется гидрозамком.

Все управление специальным оборудованием расположено в кабине водителя. Крутящий момент от двигателя базового шасси передается через коробку отбора мощности, предохранительную муфту, раздаточный и конический редукторы на приводной вал конвейера и вал шнекового питателя, а также на привод главной щетки. Второй (верхний) вал коробки отбора мощности служит для привода масляного шестеренного насоса. Гидропривод машины состоит из: шестеренного насоса; гидроцилиндров подъема и опускания лотковых и главной щеток.

2. МАШИНЫ ДЛЯ ЗИМНЕГО СОДЕРЖАНИЯ ДОРОГ

2.1 Плужные и плужно-щеточные снегоочистители

Предназначены для патрульного обслуживания дорог и текущей очистки взлетно-посадочных полос и рулежных дорожек аэродромов в зимнее время. Их использование наиболее эффективно по тонкому слою свежевыпавшего, неслежавшегося и неукатанного снежного покрова. Плужные снегоочистители выпускаются, главным образом, в виде навесного сменного оборудования к бульдозерам, автогрейдерам и мощным тягачам, способным, благодаря большой силе тяги и курсовой устойчивости, очищать за один проход всю полосу движения со скоростью, обеспечивающей отбрасывание снега на обочину.

При регулярной очистке городских и аэродромных территорий от свежевыпавшего снега наиболее часто используются плужно-щеточные снегоочистители на базе серийных или адаптированных автомобильных шасси, сдвигающие основную массу снега плугом с проезжей части в сторону обочины и очищающие покрытие от его остатков толщиной до 15 мм щеткой (рис. 7). Плуг устанавливается впереди автомобиля, а цилиндрическая щетка - под его рамой, между передней и задней осями. Угол между плугом и продольной осью машины может меняться от 90 до 70°, а ось щетки повернута под углом в плане, чтобы снег сметался от машины вперед, к правой обочине. Плуг состоит из отвала, ножей и рамы.

В наиболее простых и дешевых конструкциях отвал представляет собой монолитную плиту с цилиндрической поверхностью. Нижняя кромка отвала оснащается болтовыми зажимами для крепления секционных резиновых ножей, благодаря эластичности которых улучшается очистка поверхности и исключаются аварийные ситуации при наезде на неровности покрытия, крышки люков и т. п. В центре задней стенке отвала прикреплена поворотная рама плуга, позволяющая фиксировать плуг относительно сцепной рамы под различными углами. При простейшем варианте фиксатором служит металлический палец, вставляемый в совпадающие отверстия поворотной и сцепной рам. Сцепная рама в свою очередь через шарниры соединяется с толкающими штангами тяговой рамой, прикрепленной к лонжеронам шасси.

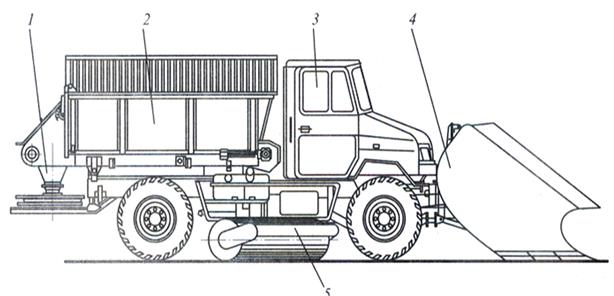

Рисунок 7 - Снегоочиститель плужный, с подметальным оборудованием и пескоразбрасывателем

1 - распределитель сыпучих антигололедных материалов; 2 - бункер для сыпучих антигололедных материалов; 3 - кабина базового автомобиля; 4 - фронтальный косоустановленный снежный плуг переменной кривизны; 5 цилиндрическая косоустановленная подметальная щетка

Толкающие штанги могут быть и моноблочными и телескопическими, с амортизаторами внутри. Амортизаторы предохраняют раму базового шасси от ударных нагрузок, воспринимаемых плугом. Существуют плуги с многосекционными адаптирующимися к неровной поверхности отвалами, каждая секция которого крепится к обшей несущей конструкции независимой рычажно-пружинной подвеской, прижимающей секцию к поверхности покрытия и позволяющей ей перескакивать через неровности, крышки люков и другие препятствия. В последние годы на рынке появилось отечественное плужное оборудование с отвалами переменной по длине высоты и коническим козырьком, которые исключают пересыпание снега через верх отвала и позволяют убирать снег на повышенных скоростях с дальностью отбрасывания снега до 15 м и более.

Цилиндрическая щетка представляет собой трубу, на которую надевают, плотно прижатые друг к другу, плоские кольца с запрессованным по внешней кромке ворсом. Собранная щетка крепится к кронштейнам, подвешенным к раме шасси гидроцилиндрами подъема/опускания, и приводится объемным гидромотором либо через встроенный в щетку планетарный, либо через внешний цепной редуктор. Щеточный ворс современных машин изготавливается из капронового моноволокна, но лучшее качество очистки покрытия от снега дает более жесткий и тонкий проволочный ворс. Его применение ограничено опасностью, которую представляют для пневмоколес автотранспорта обламывающиеся фрагменты проволочного ворса, остающиеся на дороге.

2.2 Роторные снегоочистители

Они используются при переброске свежевыпавшего и слежавшегося снега в сторону или погрузке в транспортные средства из снежных валов и куч, образованных после работы плужно-щеточных снегоочистителей. При этом роторным снегоочистителем отрывают слои снега от массива режущими органами, транспортируют его в метатель и отбрасывают в сторону или по направляющему патрубку (аппарату) в транспортное средство. Следовательно, в отличие от плужного снегоочистителя, который выбрасывает снег за счет движения машины вперед, в роторном снегоочистителе используется для этой цели вращающийся рабочий орган. Конструкция и типы этих машин достаточно разнообразны.

Роторные снегоочистители могут быть с раздельным и совмещенным рабочими органами. Раздельный рабочий орган состоит из питателя, т. е. механизма, разрабатывающего снег и подающего его к метателю, и метателя - механизма, выбрасывающего снег в сторону (рис. 8 а, б, в). Совмещенный рабочий орган, выполненный в виде режущего ротора или фрезы, одновременно разрабатывает снег, отрывает от массива и выбрасывает его по направляющему патрубку, т. е. служит метателем (рис. 8, г, д). Наиболее распространен совмещенный рабочий орган в виде фрезерного барабана, представляющего собой цилиндр с навитыми на его наружной поверхности режущими лентами и имеющего в средней части карманы-лопасти. При вращении фрезы и поступательном движении машины разрабатываемый снег перемещается с двух сторон в поперечном направлении к центру фрезерного барабана, где попадает в карманы и, проходя через выбросной патрубок, отбрасывается наружу. Преимущества роторных снегоочистителей с совмещенным рабочим органом (по сравнению с раздельным) - их компактность и меньшая масса; однако они малопроизводительны и уступают в дальности отбрасывания снега.

По типу рабочего органа эти снегоочистители подразделяют на плужно-роторные. шнеко-роторные и фрезерно-роторные. Рабочее оборудование плужно-роторного снегоочистителя состоит из плуга, который направляет перемещающийся по его лобовой поверхности снег в ротор, отбрасывающий его в сторону. Снегоочистители такого типа наиболее эффективны для очистки дорожных покрытий от сухого рыхлого снега небольшой плотности.

Рабочее оборудование шнеко-роторного снегоочистителя состоит из шнекового питателя, расположенного перпендикулярно оси машины, и установленного за ним (обычно одного) ротора; шнековый питатель может иметь один, два или три шнека, каждый из которых представляет собой трубу, с установленными на ней ленточными винтовыми лопастями (с правым и левым направлением витков). При работе шнеко-роторного снегоочистителя снег шнеками подается с периферии в центр к ротору, отбрасывающему его в сторону.

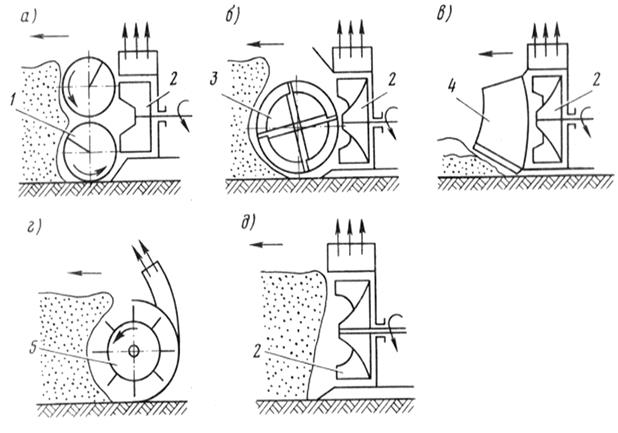

Рисунок 8 - Типы рабочих органов роторных снегоочистителей

а - шнеко-роторный, б – фрезерно- роторный, в – плужно-роторный, г – фрезерный, д - роторный.

1 - шнек, 2 - ротор. 3 - фреза ленточная, 4 – плуг, 5 - фрезерный барабан

Горизонтальной стрелкой показано направление движения снегоочистителя

Наиболее эффективны эти машины при очистке дорожных покрытий от снега средней плотности и твердости. Рабочее оборудование фрезерно-роторного снегоочистителя состоит из фрезерного питателя и расположенного сзади него ротора. Питатель обычно представляет собой безбарабанную фрезу, имеющую ленточные ножи, которые при вращении разрабатывают снег и транспортируют его в центр к ротору. Наиболее эффективны фрезерно-роторные снегоочистители на очистке дорожных покрытий от плотного и смерзшегося снега.

Базовым шасси роторных снегоочистителей может быть автомобиль, колесный и гусеничный тракторы, а также специальное шасси.

При одномоторной схеме для привода рабочего органа снегоочистителя используется тот же двигатель, что и для привода движителя, а при двухмоторной - для привода рабочего органа устанавливается дополнительный двигатель. По производительности роторные снегоочистители делят на легкие (до 200 т/ч), средние (до 1000 т/ч) и тяжелые (более 1000 т/ч).

При снегоочистке городских улиц и площадей наибольшее распространение получили легкие и средние шнеко-роторные (рис. 9, 10), а также фрезерно-роторные снегоочистители.

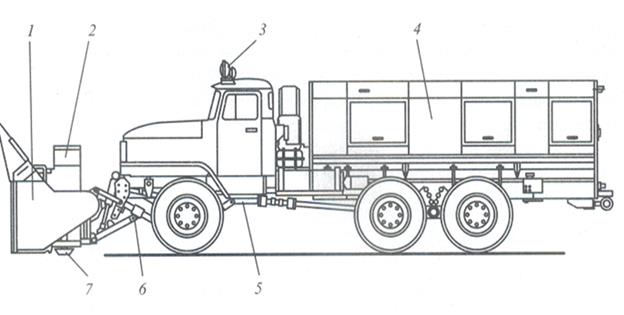

Рисунок 9 - Шнекороторный снегопогрузчик на базе автомобиля Урал-4320-10

1 - шнекороторное оборудование; 2 - направляющий аппарат снегометателя. 3 – фары рабочего освещения. 4 - моторный отсек, 5 - раздаточная коробка; 6 – рычажный механизм подвески шнекороторного оборудования, 7 - опорная лыжа

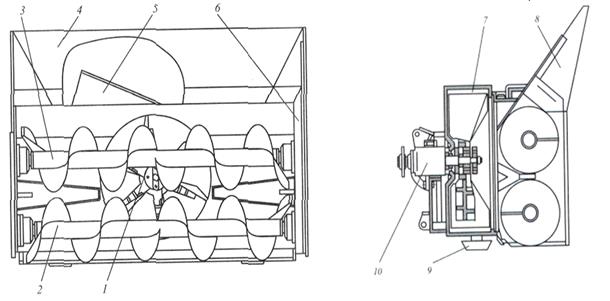

Рисунок 10 - Шнекороторное оборудование снегопогрузчика

1 - нижний шнек, 2 - ротор снегометателя. 3 - верхний ротор, 4 - кожух шнековой камеры, 5 - направляющий аппарат снегометателя, 6 - кожух редуктора привода шнеков; 7- кожух снегометателя; 8 - козырек, отбрасывающий снег в зону работы шнеков; 9 - опорная лыжа; 10 - редуктор привода ротора

2.3 Снегопогрузчики

машина дорога содержание

Предназначены для эвакуации снежных масс значительной толщины за границы покрытия или в транспортные средства. Их использование наиболее эффективно при уборке снега, складированного в высокие лотковые и придорожные валы или бурты.

Лаповые снегопогрузчики (рис. 11) используются, в основном, для перегрузки в транспорт снега, собранного плужными снегоочистителями в валы на лотковой части городских улиц. Погрузчики монтируются на специализированных шасси, собранных из стандартных конструкций и агрегатов серийных грузовых автомобилей. Рабочее оборудование состоит из лапового питателя, расположенного перед погрузчиком, и наклонного скребкового конвейера, ориентированного вдоль продольной оси машины.

Рабочие органы расположены в коробе, широкая часть которого с лаповым питателем, загребающим снег в короб, начинается перед машиной, а узкая - с конвейером, проходит над всеми агрегатами машины и выступает так далеко, чтобы под нее мог стать самосвал.

Лапа представляет собой изогнутую металлическую пластину, поставленную на ребро и средней частью шарнирно закрепленную на кривошипе вращающегося диска, установленного в широкой части короба заподлицо с днищем. Штифт в днище короба, входящий в паз в задней части лапы, вынуждает ее переднюю кромку двигаться по эллипсу, подгребая снег от боковых стенок короба к скребковому конвейеру. В приемном лотке короба симметрично установлены две лапы, двигающиеся навстречу со сдвигом по фазе и перекрывающие рабочие зоны друг друга. Снег, сгребаемый лапами к середине приемного лотка короба, попадает на цепной скребковый конвейер, поднимается им к разгрузочному концу и выгружается в кузов самосвала. Наиболее эффективны лаповые погрузчики при погрузке неслежавшегося снега, так как усилия лап и тяги машины недостаточно для разрушения смерзшихся или спрессованных снежных массивов.

Фрезерные погрузчики (рис. 12), благодаря особенностям своего рабочего органа, эффективны при перегрузке куч и валов слежавшегося и смерзшегося снега. Эти погрузчики оснащены питателем фрезерного типа и наклонным скребковым конвейером, подающим снег в транспортное средство. Фрезерный питатель состоит из двух соосных фрез разной или равной длины (длина зависит от размещения загрузочного отверстия конвейера), каждая из которых представляет собой металлические полосы, образующие края двух- или трехзаходных цилиндрических спиралей, связанных с центральным валом радиальными спицами. Вращаясь, фрезы врезаются в снежный массив, обрушивают и измельчают его фрагменты и смещают снежную массу к центру кожуха фрезы, откуда она выносится конвейером в кузов самосвала.

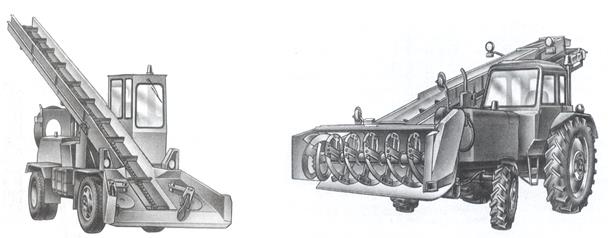

Рисунок 11 – Снегопогрузчик лаповый

Рисунок 12 – Снегопогрузчик с фрезерным питателем

2.4 Антигололедные машины

Антигололедные машины. Предназначены для поддержания в зимний период сцепных свойств покрытия на уровне, гарантирующем безопасное движение транспорта. Наиболее массовым способом борьбы с гололедом является распределение по обледеневшему покрытию песка, гранитной крошки, кристаллических и жидких хлоридов и различных комбинаций этих веществ. Песок и гранитная крошка повышают сцепление колес с обледеневшим покрытием, но при интенсивном движении их быстро выносит на обочины. Хлориды инициируют таяние льда и снежного наката (температура замерзания соленой воды значительно ниже 0°С), но при резком падении температуры могут привести к еще большему обледенению. Кроме того, наличие избытка воды на поверхности покрытия при высоких скоростях транспорта чревато опасностью аквапланирования.

Машины для распределения сыпучих антигололедных материалов, как правило, являются универсальными и в теплое время года переоборудуются в поливомоечные. Они монтируются на шасси серийных грузовых автомобилей (рис. 13), либо на специализированных пневмоколесных шасси.

Песок, гранитная крошка или смесь песка с солью засыпаются в бункер в форме трапециевидной призмы, обращенной меньшим основанием вниз. Открытый верх бункера забран двускатной решеткой, играющей роль сита. По днищу бункера проложен цепной скребковый конвейер (питатель), выносящий содержимое к заднему торцу бункера, где установлено распределительное устройство. Горизонтальный диск с радиальными вертикальными лопастями на нижней плоскости, закрытый кожухом, вращаясь, разбрасывает антигололедный материал через щели в кожухе по окружающей поверхности относительно равномерным слоем. Расход материала может регулироваться скоростью питателя, скоростью вращения диска, размером и ориентацией расходных щелей кожуха.

Универсальный разбрасыватель КО-104А (рис. 13) предназначен для распределения по поверхности дорожного покрытия пескосоляной смеси или других химических реагентов, применяемых при зимнем содержании улиц, площадей и дорог. В летнее время разбрасыватель переоборудуется и может быть использован как самосвал для перевозки сыпучих грузов.

Специальное оборудование машины смонтировано на шасси автомобиля ГАЗ-53А и состоит из кузова, скребкового конвейера, разбрасывающего диска и гидропривода конвейера. При переоборудовании разбрасывателя в самосвал дополнительно устанавливают: кронштейн гидроподъемника, гидроподъемник, механизм закрытия борта, кран управления.

Технологический материал, предназначенный для распределения по поверхности улицы или дороги, подается скребковым конвейером из кузова через бункер на разбрасывающий диск, который, вращаясь, равномерно разбрасывает его по поверхности дороги. Плотность посыпки регулируется тремя способами: изменением скорости движения конвейера, ограничением шиберной заслонкой количества поступающего с конвейера технологического материала для посыпки, изменением частоты вращения разбрасывающего диска.

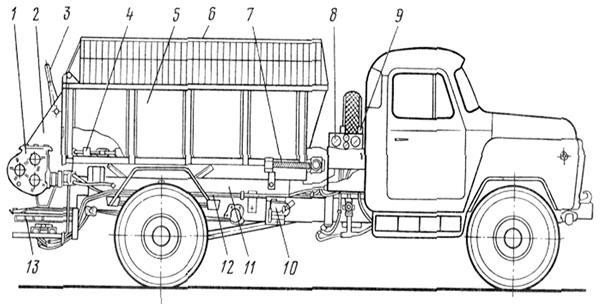

Рисунок 13 - Разбрасыватель универсальный KO-104A

1 - редуктор привода конвейера 2 - бункер; 3 - рычаг шибера, 4 - скребковый конвейер, 5 - кузов. 6 – решетка, 7 – механизм натяжения конвейера, 8 - пульт управления, 9 – кронштейн запасного колеса, 10 - насос; 11 – надрамник, 12 - гидросистема; 13- разбрасывающий диск

Кузов - цельнометаллическая сварная конструкция с наклонными боковыми стенками, устанавливается на подрамнике, закрепленном на лонжеронах шасси. На верху кузова установлена решетка из металлических прутьев для предохранения от попадания в него крупных камней, глины или смерзшегося песка. Сзади на кузов навешивается борт, к которому крепится бункер. Задний и передний борта кузова имеют проемы для прохода верхней ветви конвейера. Спереди, на боковых балках кузова установлен механизм натяжения ветвей конвейера. Конвейер разбрасывателя (скребкового типа) установлен на звездочках ведущего и ведомого валов, находящихся в бункере на передних кронштейнах кузова. Верхняя часть конвейера проходит внутри кузова (скребки движутся по его дну), нижняя - под дном кузова (по направляющим). Внутри бункера установлен ведущий вал конвейера и шиберная заслонка, позволяющая регулировать высоту слоя разбрасываемых материалов. Поднимают и опускают заслонку вручную рычагом Разбрасывающий диск с гидромотором установлен под бункером и обеспечивает распределение технологических материалов, поступающих из бункера.

3. МАШИНЫ ДЛЯ УХАЖИВАНИЯ ЗА НАСАЖДЕНИЯМИ И СООРУЖЕНИЯМИ

Озеленение придорожной территории и уход за расположенными на ней зелеными насаждениями, земляными и линейными сооружениями осуществляется сельскохозяйственной техникой, землеройными и погрузочными машинами общего назначения со специальным и стандартным рабочим оборудованием и специализированными машинами по уходу за лесопарковыми территориями. В их число входят сеялки, косилки, оборудование для срезки кустарника и мелколесья, поливальные машины, машины для разбрызгивания удобрений и химикатов, бурильно-крановые машины, ямобуры, навесное оборудование к колесным тракторам, автогрейдерам и экскаваторам для прочистки и восстановления кюветов и дренажных канав, автовышки для обслуживания мостов, путепроводов, дорожных знаков, указателей и осветительного оборудования.

Для мытья стен туннелей, мостов, путепроводов, линейных транспортных сооружений, а также ограждений, знаков и других элементов дорожной обстановки применяются специальные моечные машины со щеточным оборудованием (рис. 14).

Подвеска щеточного оборудования этих машин позволяет выносить щетки за габариты машины и наклонять их под разными углами к горизонту, вплоть до вертикального. Водяные сопла закреплены на кронштейнах щетки таким образом, чтобы вода при любом положении щетки попадала на промываемый участок поверхности, увлажняя его и смывая грязь. Такие машины оборудуются щетками сразу нескольких типов, что позволяет обеспечить качественную очистку поверхности любой формы.

а б в

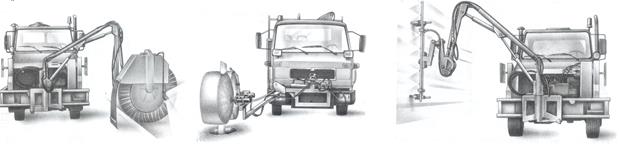

Рисунок 14 – Виды рабочего оборудования для обслуживания сооружений

а - щеточно-моечное оборудование для ухода за колесоотбойным брусом с вращением щетки в горизонтальной плоскости;

б - щеточно-моечное оборудование для ухода за колесоотбойным брусом с вращением щетки в вертикальной плоскости;

в - моечное оборудование для ухода за стенами тоннелей

Тротуароуборочные машины предназначены для механизированной уборки зимой и летом тротуаров, проездов, дворов, и заводских территорий с асфальто- и цементобетонным покрытием.

В зависимости от типа рабочего оборудования эти машины летом моют и подметают дорожные покрытия, зимой - сгребают и подметают свежевыпавший снег, посыпают дорожные покрытия минеральными и химическими материалами, перебрасывают снег в сторону роторными снегоочистителями. Базовым шасси служат автомобили, тракторное и специальное шасси.

Тротуаро-уборочная машина К0-708 (рис. 15) на базе самоходного шасси Т-16М имеет две модификации: для работы летом (оснащена подметально-уборочным оборудованием) и зимой (оснащена плужно-щеточным и пескоразбрасывающим оборудованием).

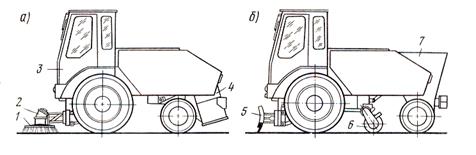

Рисунок 15 – Тротуароуборочная машина КО-708 с оборудованием

а – летним, б – зимним.

1 – лотковая щетка, 2 – гидросистема, 3 – базовое шасси, 4 – бункер для смета, 5 – отвал, 6 - цилиндрическая щетка, 7 - разбрасыватель

Летом машина используется для уборки дорожных покрытий от загрязнении, зимой - для очистки дорожных покрытий от свежевыпавшего снега, посыпки их песком или химическими материалами Базовое шасси имеет переднюю и заднюю подъемные рамы с монтажными штырями и отверстиями для крепления навесного оборудования.

Рабочее оборудование имеет присоединительные плоскости, тоже оснащенные штырями и отверстиями, позволяющими пристыковаться к подъемным рамам шасси.

Летнее оборудование состоит из двух торцовых лотковых щеток и цилиндрической щетки-подборщика. Обеспыливание при подметании обеспечивается отсасыванием воздуха из зоны работы главной щетки вентилятором, установленным на ее кожухе. Воздушный поток, нагнетаемый вентилятором, очищается с помощью фильтров, выполненных в виде цилиндрических полостей. Оседающая в фильтрах пыль при встряхивании попадает в бункер для смета.

Базовое шасси машины КО-708 доработано и приспособлено для установки соответствующего спецоборудования. Передний мост перенесен за заднюю стенку кабины. База шасси может изменяться с помощью телескопических стоек. Крутящий момент от вала отбора мощности базового шасси передается через мультипликатор на вал гидронасоса. Под кабиной установлена на двух кронштейнах передняя подъемная рама (в виде пространственного параллелограмма) для навески рабочего оборудования.

Универсальные машины (комплексы)

Коммунально-дорожный комплекс "Тройка-2000" изготавливается на шасси автомобиля Урал 55571-30.

Зимнее исполнение (рис. 16). Предназначен для очистки дорожного полотна, откосов от снега, удаления наледи, подачи песко-солевой смеси на дорожное полотно.

Работы выполняемые в зимний период:

1.Очистка дорожных покрытий от сухого снега . Очистка производится на ширину от 2,5 до 5,5 м за один проход на скорости от 40 до 60 км/ч. Очистка производится как при содержании в чистом виде , так и при содержании в накате.

2. Очистка обочин от снега. Очистка производится одновременно с очисткой покрытия боковым отвалом.

3. Срезка снежных валов на обочинах. При работе передним и средним отвалом валы на обочине, как правило, не образуются. Срезка валов боковым отвалом производится при любой плотности снега.

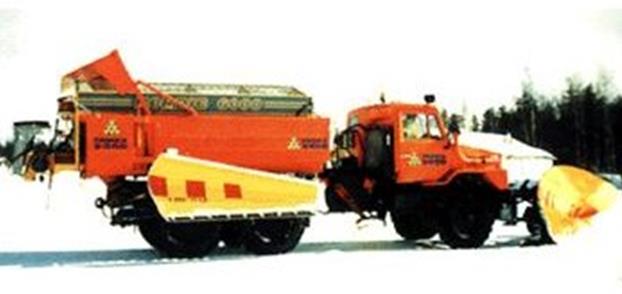

Рисунок 16 - Коммунально-дорожный комплекс

"Тройка-2000" зимнее исполнение

4. Уборка мокрого снега (шуги). Уборка с помощью резиновых ножей, установленных на среднем отвале.

5. Нарезка борозд. Работа производится на обочинах и покрытиях, содержащихся в накате, для задержания материалов. Работа производится средним отвалом с решётчатым ножом или ножом с вращающимися зубцами.

6.Срезка льда и наката с покрытий. Срезка производится средним отвалом с помощью решетчатых или вращающихся ножей.

7. Ликвидация или нейтрализация скользкости. Распределение противогололёдных материалов: песок, песко-соляных смесей, распределение производится как валковыми распределителями, так и тарельчатыми с точностью дозирования от 0,05 до 0,4 г/м.

8. Нейтрализация или предупреждение образования скользкости. Нанесение на покрытие: чистой соли, соляных растворов.

Характеристики:

Передний отвал: гидравлический привод, рабочая ширина 2950 мм, угол расчистки 45 град, дальность отбрасывания снега 5-20 м,

Боковой отвал: ширина захвата 2200 мм, гидравлический привод

Средний отвал: ширина захвата при одновременном использовании бокового и среднего отвалов 5100мм, гидравлический привод

Пескоразбрасыватель: гидравлический привод, ширина полосы посыпки, мм 2850, средняя плотность посыпки инертными материалами, г/м2 50-400, средняя плотность посыпки реагентами, г/м2 20-60

Скорость транспортная, км/ч 50

Летнее исполнение (рис. 17). Предназначен для мойки дорожного полотна, дорожных знаков, ограждений по периметру дороги, обрезки кустов, стрижки газонов, ремонта дорожного полотна.

Всесезонные работы и работы переходного периода:

1.Удаление крупных посторонних предметов с покрытий, обочин о полосы отвода. Работа производится манипулятором с крюком и позволяет убирать крупные предметы с погрузкой их в кузов автомобиля.

2. Очистка труб от грязи и наносов. Очистка производится в весенний период, для пробивки труб, при пропуске весеннего паводка. Работа производится с помощью гидропушки.

3. Расчистка русел от ила и наносов. Работа производится грейферным ковшом.

4. Очистка дорожных покрытий от грязи и пыли. Работа производится передней щёткой как всухую, так и со смачиванием покрытия, для предотвращения пыления ( за один проход ).

5. Мойка дорожных знаков. Мойка знаков любой площади, в т.ч. высокостоящих.

6. Мойка ограждений и столбиков. Мойка ограждений любого типа.

7. Мойка автопавильонов и площадок. Мойка производится с помощью гидропушки и выносной щётки.

8. Мойка мостов и путепроводов. Мойка производится с помощью гидропушки и позволяет мыть как опоры, так и низ пролётных строений на высоте 25 м.

9. Планировка обочин без добавления материала. Производится средним отвалом грейдерного типа (за три прохода) и боковым универсальным отвалом.

10. Планирование обочин с добавлением материала. Работа производится средним отвалом грейдерного типа. Доставка материала непосредственно в кузове.

11. Планировка откосов, невысоких насыпей и неглубоких выемок.

14. Удаление выступающих на дорогу, высокорастущих ветвей. Удаление производится на высоту до 8 м.

15. Распределение щебня при поверхностной обработке. Для распределения используется валковый пескоразбрасыватель.

16. Грузоподъёмные работы (до 500 кг). Для этих целей используется манипулятор с грейферным ковшом или крюком.

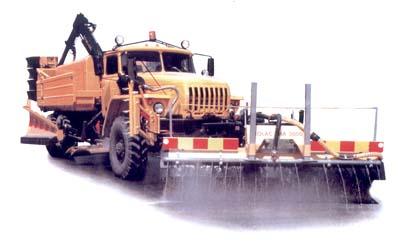

Рисунок 17 - Коммунально-дорожный комплекс

"Тройка-2000" летнее исполнение

17. Копание ям и погрузка сыпучего материала или мусора в кузова. Для этих целей используется манипулятор с грейферным ковшом.

Характеристики:

Боковой отвал: ширина захвата 2200мм

Средний отвал: ширина захвата при одновременном использовании бокового и среднего отвалов 5100 мм

Гидравлический манипулятор с комплексом оборудования:

- косилка-кусторез, захват режущей головки 1500 мм

- грейферный ковш, объем 0,25 м3

- масса груза, поднимаемого манипулятором 500 кг

- максимальный вылет стрелы манипулятора 6500 мм

- максимальная толщина срезаемых стеблей кустарника до 90 мм

- скорость движения при резке кустарника до 5 км/ч

Водяная система: бак, объем 8 м3, передняя щетка с увлажняющим устройством, рабочая ширина 2600 - 2700 мм, максимальный угол поворота передней щетки вправо или влево 45 град, гребенка, гидропушка, максимальное давление водяной струи 20 кгс/см2
