Реферат: Синтетические ювелирные камни

Содержание

Введение. 2

Глава 1. Основные методы выращивания синтетических ювелирных камней. 4

Глава 2. Синтетические корунды.. 8

Глава 3. Синтетические ювелирные камни разной природы. 11

3.1. Синтетическая шпинель. 11

3.2. Синтетический берилл (изумруд) 12

3.3. Синтетический кварц. 14

3.4. Синтетический рутил. 16

3.5. Титанат стронция (фабулит) 16

3.6. Иттрий-алюминиевый гранат (ИАГ) 17

3.7. Ниобат лития. 17

3.8. Фианит. 18

Глава 4. Синтетический алмаз. 21

Глава 5. Как отличить природные ювелирные камни от их синтетических аналогов 26

Глава 6. Имитациядрагоценных камней из стекла. 33

Выводы. 35

Список использованной литературы. 36

Введение

Драгоценные камни издавна являлисьпредметомвоспроизведения, однако только в конце XIX в. достижения химии и физики позволили создать синтетические драгоценные камни, не отличающиеся по своим свойствам от природных камней, а часто и превосходящие их. Археологическими исследованиями установлено, что в Древнем Египте (около 3 тыс. лет до н.э.) изготавливали цветные стекла, которые использовали как украшения и амулеты. Имитации драгоценных камней из стекла были широко распространены в Древнем Риме.

В "Естественной истории" Плиний Старший писал, что карбункулы (рубины) "подделываются из стекла так же, как и другие драгоценные камни, познаются они по пленкам внутри и по тяжести, а иногда по пузырькам, светящимся подобно серебру". Он же описал трехслойный сардоникс, называемый триплетом. Этот материал подгонялся и склеивался из трех слоев – черного, белого и красного.

Позже стали применять дублеты, состоящие из двух различных камней – сверху драгоценный, а снизу менее дорогой: горный хрусталь или стекло и т.п. В 1758 году австралийский химик Иозеф Штрасс разработал способ изготовления стеклянного сплава, чистого и бесцветного с относительно высоким показателем преломления. Сплав, состоящий из кремния, окиси железа, окиси алюминия, извести и соды, прекрасно гранился и шлифовался и после огранки напоминал бриллианты. Такой искусственный камень называется "стразом" по фамилии ученого.

Настоящий переворот в получении синтетических драгоценных камней был произведен французским химиком М. А. Вернейлем, который в 1892 г. разработал способ получения синтетического рубина. В промышленности этим методом стали пользоваться для выращивания синтетических рубинов, а затем и для синтеза других драгоценных камней – сапфира, шпинели, александритоподобного корунда и других камней. По мере развития и совершенствования техники выращивания монокристаллов были разработаны другие способы, которые позволяли получить ряд других синтетических камней – аналогов природного рутила, кварца, алмаза, изумруда. В последние годы созданы и новые виды кристаллов, аналогов которых нет в природе, – фабулит, иттрий-алюминиевый гранат, фианит.

Таким образом, в настоящее время существуют следующие виды синтетических ювелирных камней и их имитаций: 1) синтетические ювелирные камни, имеющие природные аналоги: корунды – рубин и сапфир, шпинель, рутил, алмаз, изумруд, кварц, александрит, опал, бирюза; 2) синтетические материалы, не имеющие природных аналогов: титанат стронция – фабулит, ниобат лития, иттрий-алюминиевый гранат, фианит и др.; 3) имитации ювелирных камней: стекла, дублеты и триплеты.

Синтетические ювелирные камни представляют собой искусственные кристаллы, полученные химическими или физическими методами, имеющие свойства, аналогичные природным камням тех же названий. Г.В. Банк пишет о том, что новые номенклатурные предписания специальной комиссии от 1970 г. установили более четкие определения синтетических камней: "Синтетические камни – суть окристаллизованные продукты, получение которых полностью или частично является делом рук человека. Их химический состав, кристаллическая структура и физические свойства в широком диапазоне совпадают с таковыми их природных прототипов (подлинных драгоценных и поделочных камней)".

Глава 1. Основные методы выращивания синтетических ювелирных камней

В настоящее время существует ряд способов изготовления синтетических камней.

Синтез драгоценных ювелирных и технических камней по способу М.А. Вернейля считается классическим и является первым промышленным методом выращивания кристаллов корунда, шпинели и других синтетических кристаллов. В мире ежегодно выпускается около 200 т синтетического корунда и шпинели. Метод Вернейля заключается в следующем: к горелке с направленным вниз соплом через внешнюю трубу подводится водород, а через внутреннюю – кислород. В ток кислорода подается измельченный порошок окиси алюминия зернистостью около 20 мкм, полученный прокаливанием алюмоаммиачных квасцов, который при этом нагревается до определенной температуры и затем попадает в водородно-кислородное пламя гремучего газа, где он расплавляется. Внизу под соплом располагается стержень из спеченного корунда, выполняющего роль кристаллоносителя. На него стекает расплавленная окись алюминия, образуя шарик расплава. Стержень кристаллоносителя постепенно опускается со скоростью 5 – 10 мм/ч, при этом обеспечивается постоянное нахождение расплавленной растущей части корунда в пламени. На рисунке показана принципиальная схема установки для выращивания кристаллов этим методом. Диаметр образовавшихся кристаллов ("булек") обычно достигает 20 мм, длина 50 – 80 мм, иногда их размер гораздо больше. Бульки представляют собой поликристаллы. Для получения монолитного монокристалла бульку оплавляют путем подачи кислорода. При этом на оплавленной поверхности бульки часть кристаллов остается неразрушенной и они при последующем охлаждении бульки начинают расти за счет оплавленных разрушенных кристаллов.

Для получения рубина к порошку окиси алюминия добавляют окись хрома, для синтеза сапфира – окись железа и титана, для синтеза александритопо-добного корунда – соли ванадия. Этим же методом выращивают синтетический рутил и титанат стронция.

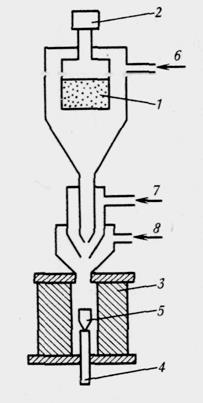

Рис. 1. Схема аппарата Вернейля:

1 – шихта; 2 – дозатор; 3 – кристаллизационная камера; 4 – кристаллодержатель; 5 – кристалл; 6,8 – подача кислорода; 7 – подача водорода.

Второй распространенный метод выращивания синтетических кристаллов драгоценных камней – способ Чохральского. Он заключается в следующем: расплав вещества, из которого предполагается кристаллизовать камни, помещают в огнеупорный тигель из тугоплавкого металла (платины, родия, иридия, молибдена или вольфрама) и нагревают в высокочастотном индукторе. В расплав на вытяжном валу опускают затравку из материала будущего кристалла, и на ней наращивается синтетический материал до нужной толщины. Вал с затравкой постепенно вытягивают вверх со скоростью 1 – 50 мм/ч с одновременным выращиванием при частоте вращения 30 – 150 об/мин. Вращают вал, чтобы выровнять температуру расплава и обеспечить равномерное распределение примесей. Диаметр кристаллов до 50 мм, длина до 1 м. Методом Чохральского выращивают синтетический корунд, шпинель, гранаты, ниобат лития и другие искусственные камни.

Часто применяется метод кристаллизации из раствора в расплаве с использованием флюсов. При этом камни кристаллизуются из смешанного расплава, состоящего из раствора соединения и флюсов – молибдатов, боратов, фторидов, окиси свинца и др. Кристаллизуют вещества обычно в платиновом тигле при температуре от 600 до 1300 °С (в зависимости от вида кристаллов). В расплав опускают затравку, а затем его охлаждают со скоростью 0,1 – 1 °С/ч. На затравке постепенно наращивается кристалл. Скорость роста невелика – за несколько недель кристалл вырастает на 3 – 4 см. Этот метод по эффективности не может конкурировать со способом Чохральского и применяется в тех случаях, если кристалл плавится инконгруэнтно или испытывает деструктивное фазовое превращение в твердом состоянии.

Очень эффективен гидротермальный способ выращивания кристаллов драгоценных камней. Процесс осуществляется в автоклавах при давлении 7 • 10⁷ – 14 • 10⁷ Па и температуре 300 – 900 °С. Автоклав заполняют раствором соответствующего минерала. В нижней части автоклава температура более высокая; когда насыщенный раствор поднимается вверх и попадает в условия с пониженной температурой, вещество осаждается на затравку природного кристалла. Нижняя и верхняя части автоклава разделены диафрагмой.

Последние два метода применяют для выращивания синтетических изумрудов, бериллов. Гидротермальным методом синтезируют разновидности кварца и корунда, а методом флюса – иттрий-алюминиевые гранаты, корунды, шпинель.

Сверхтвердые синтетические минералы и материалы получают другими способами. Для выращивания алмаза необходимы давление 50 • 10⁸ –100 • 10⁸ Па и температура более 1600 °С. Процесс синтеза алмазов осуществляется из графита в присутствии катализаторов-металлов. В зависимости от времени синтеза получают кристаллы алмазов различных размеров. Такими же методами синтезируют другие сверхтвердые материалы: гексанит, эльбор, СВ и др., которые широко применяются в технике. В ювелирном деле синтетические алмазы и сверхтвердые материалы до сих пор не применяются.

Глава 2. Синтетические корунды

Год рождения синтетического рубина – 1910. В лаборатории французского химика А. Е. Александра были получены искусственные рубины ювелирного качества по методу, предложенному Вернейлем в 1891 г. С этого времени этот метод стал промышленным. Сырьем для синтеза корунда служит тонкоизмельченный порошок окиси алюминия, получаемый при кальцинации аммоний-алюминиевых квасцов. Для окрашивания кристаллов добавляют окислы переходных металлов в концентрациях 0,1 – 2,0 %: окись хрома для рубина, окиси железа и титаната для сапфира, окиси никеля для желтого корунда, окиси кобальта для зеленого корунда и окиси ванадия для псевдоалександрита. Некоторые зарубежные фирмы ("Линде" в США, "Видерс Карбидвекр" в ФРГ) с 1947 г. начали промышленное изготовление "звездчатых" сапфиров и рубинов. Эффект астеризма получается при добавке в исходное сырье небольшого количества (около 0,3 %) окиси титана. После синтеза полученные кристаллы отжигают длительное время в окислительной среде при температуре от 1100 до 1500 °С; при этом происходит пересыщение окисла титана и выделение тонких ориентированных игл рутила, которые обеспечивают известный эффект шестилучевой звезды.

Способ выращивания синтетических корундов по методу М. А. Вернейля до 1940 г. был распространен только в Европе. Им занимались такие фирмы, как "Sodem Dj evahirdjian" ("Содем Дьевайрдиан") в Швеции, "Baikowski" и "Rubis Synthdes" ("Банковский" и "Рубис синтез") во Франции, "Wieders Carbidwerk" ("Видерс Карбидверк") в ФРГ. С 1940 г. этот метод распространился в США, когда фирма "Линде" начала промышленный выпуск синтетических корундов.

Методом Чохральского можно получить синтетические корунды любой формы – трубчатые, стержневые, ленточные и др. Такие профилированные изделия из корундов широко применяются в технике.

Синтезируя рубины по методу флюса или гидротермальным способом, возможно получить ювелирные камни весьма высокого качества. Этими методами фирма "Чатэм" (США) изготавливает ювелирные рубины размером до 60 мм.

В СССР методы выращивания синтетических корундов были освоены еще в 20-х годах. В настоящее время в Институте кристаллографии АН СССР разработаны и применяются новые методы синтеза корундов, при помощи которых получают изделия из корундов самой различной формы. В институте были созданы установки "Сапфир-ІІІ" и "Сапфир-2М", в которых синтезируются корунды методом направленной кристаллизации, предложенной Х.С. Багдасаровым. Этот способ позволяет выращивать кристаллы лейкосапфира в виде пластин больших геометрических размеров с определенной заданной кристаллографической ориентацией.

Суть нового метода заключается в том, что молибденовый контейнер, заполненный исходным материалом, помещается в вакуумную печь, где его нагревают до температуры более 2000 °С. При этом расплавляется окись алюминия. Контейнер с расплавом медленно перемещается в зоны с более низкой температурой и при снижении температуры до определенного значения расплав кристаллизуется. В настоящее время этим способом получают кристаллы массой более 4 кг. Весь процесс автоматизирован, за соблюдением режимов наблюдают датчики, дающие информацию на ЭВМ, которая управляет синтезом кристаллов.

В настоящее время в СССР освоено промышленное производство ювелирных и технических корундов. Прозрачные, тонкие, легкие трубки различного сечения и длины, полые трех-, четырех- и шестигранные призмы, нитеводители, швеллеры и уголки разных размеров из корунда – эти изделия применяются в лазерной технике, радиоэлектронике, светотехнике, химической промышленности, приборостроении. Там, где другие материалы не выдерживают высоких температур и действий агрессивных сред, используются изделия из корундов. Резцы из корунда позволяют без дополнительной заточки обработать в несколько раз большее число деталей, чем твердосплавные резцы. Сапфиры применяются даже в пищевой промышленности в виде датчиков для контроля состава сиропов, соков, жидких веществ. При этом срок работы датчика из сапфира увеличился до 2 – 3 лет против 3 – 4 месяцев работы датчика из стекла.

Глава 3. Синтетические ювелирные камни разной природы.

В наше время синтезируется в лабораториях мира довольно большое количество ювелирных камней, и кроме ювелирных разновидностей корунда. Например в наше время получают синтетические шпинель, кварц, янтарь и другие камни.

3.1. Синтетическая шпинель.

Синтезируется этот красивый драгоценный камень способом М.А. Вернейля, практически так же, как и корунды.

Для изготовления шпинели используют смесь окисей алюминия и магния, получаемые соответственно из аммоний-алюминиевых квасцов и сульфата магния. Форма выращиваемых кристаллов – параллелепипед с квадратным сечением.

Шпинель применяется в основном в ювелирных изделиях (рис. 2). В связи с этим в состав смеси вводят различные окрашивающие примеси металлов, в том числе трехвалентный хром, который придает камням красный или сочный густой зеленый цвет. Зеленую шпинель ювелиры называют бразильским турмалином, также иногда называют голубовато-зеленую шпинель, очень похожую на аквамарин.

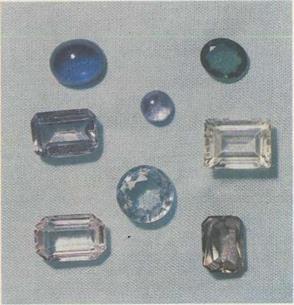

Рис. 2. Вставки из синтетической шпинели

3.2. Синтетический берилл (изумруд)

В середине прошлого века при нагревании порошка природного изумруда в боросиликатном расплаве получили несколько кристаллов изумруда призматической формы. Дальнейшие работы в области синтеза изумруда связаны с исследованием метода кристаллизации из расплавов компонентов, составляющих изумруд, с применением различных флюсов – окисей лития, молибдена и др. До 50-х гг. XX в. синтез изумрудов исследовался в лабораторных условиях. Первый коммерческий изумруд был изготовлен К.Ф. Чатэмом (США), а позже П. Жильсоном (Франция).

В настоящее время известен ряд промышленных методов выращивания синтетических изумрудов, применяемых в СССР, США, Японии, Франции, ФРГ и других странах. Известны синтетические изумруды типа – "Эмерита" или "Симеральд", изготовляемые в Австрии. Они представляют собой ограненные вставки из светлого берилла, на которые наращен слой синтетического изумруда толщиной 0,3 мм. Цвет их бледно-зеленый.

Фирмы "Чатэм" (США) и "Жильсон" (Франция) выпускают синтетические изумруды типа "Эмеральз", выращенные из раствора в расплаве с флюсом на затравку из пластин берилла. В качестве флюса применяют окиси лития и вольфрама или окиси лития и молибдена. Процесс синтеза протекает очень медленно – в течение месяца наращивается слой толщиной в 1 мм.

Рис.3. Схема установки для выращивания изумрудов:

1 – растворитель; 2 – цилиндрический платиновый стакан; 3 – смесь из двух компонентов; 4 – затравочное устройство; 5 – платиновая отбойная пластина; 6 – третий компонент; 7 – платиновый тигель.

В последние годы получил развитие гидротермальный метод синтеза изумрудов, при котором рост кристалла изумруда осуществляется также на затравку из природного берилла при температуре 500 – 600 °С, давлении 70 – 140 МПа с заполнением автоклава расплавом на 2/3 объема. Скорость роста кристаллов 0,8 мм/сутки. Этим методом выращиваются изумруды фирмой "Линда" (США). Более точная технология и условия синтеза изумрудов фирмой не публикуются и считаются коммерческой тайной фирмы.

Интересен метод синтеза изумруда, разработанный японскими исследователями Хиронаса и Сэйдзо. Установка представляет собой платиновый тигель с горизонтальной платиновой отбойной перегородкой. Нижняя часть тигля разделена цилиндрической платиновой стенкой (рис. 3). Смесь из любых двух компонентов (SiO₂ , A1₂ O₃ , ВеО₂ ) помещают в кольцевое пространство, третий компонент – в центральную часть. В верхней части отбойной перегородки размещают затравочные кристаллы. Затем в реактор вводят растворитель из молибдата лития или пятиокиси ванадия и всю систему равномерно нагревают до температуры выше точки плавления каждого из компонентов смеси. Когда температура каждой из изолированных компонентов смеси становится выше точки плавления растворителя, начинается плавление. В результате диффузии компоненты поднимаются к затравочным кристаллам, проходят через отбойную перегородку и смешиваются в верхней части. После этого начинается процесс роста изумрудов назатравках.

Далее расплав выдерживают при постоянной температуре в течение определенного времени, затем медленно охлаждают, массу извлекают из тигля и растворяют в воде, где в качестве растворителя применяют молибден лития, или в соляной кислоте, если растворителем служит пятиокись ванадия. В результате получают прозрачные бесцветные кристаллы, не отличающиеся по физическим, химическим свойствам от природного изумруда. Красивый зеленый цвет достигают добавлением небольшого количества в раствор окиси хрома. Японская фирма «Киоте Керамик и К°» этим методом изготавливает около 300 карат в год синтетических изумрудов. Успешно выращиваются изумруды в СССР, этим занимаются научные лаборатории Новосибирского университета.

3.3. Синтетический кварц

В настоящее время кварц выращивают гидротермальным способом в стальных автоклавах. Растворителем сырья природного кварца служат растворы гидроокисей и карбонатов щелочных металлов – натрия или калия в концентрации от 3 до 15%. Синтез проводят при давлении 50 – 150 МПа при температуре 250 – 450 °С. Для затравки используют пластины или стержни природного кварца, которые ориентируют параллельно кристаллографическим плоскостям (0001) и (1120). Скорость роста кристаллов – до 0,5 мм/сутки. Было установлено, что если в калиевые расплавы исходного раствора с низкой концентрацией калия добавить железо, то образуются бурые кристаллы, при более высокой концентрации калия – зеленые.

При синтезе кварца в системе Н₂ О – SiO₂ – К₂ О – СО₂ с добавкой окислителей при давлении 150 МПа зеленая и бурая окраска изменяется на золотисто-желтую-цитриновую. Появление такой окраски зависит от концентрации ионов трехвалентного железа в растворе. При дальнейшем увеличении концентрации железа кристаллы становятся оранжево-красными.

Синюю окраску кристаллов получают, вводя в систему Н₂ О – SiO₂ – Na₂ O – CO₂ кобальта. Густота окраски зависит от содержания кобальта: в голубых кристаллах его до 0,001 %, а в ярко-синих до 0,02 %.

Аметистовую окраску получают при выращивании кристаллов в калиевой системе при температуре 320 –420 ºС и давлении – 1000 – 1400 • 10⁵ Па. Если в систему Н₂ О – SiO₂ – К₂ О – СО₂ ввести избыточное количество трехвалентного железа и снизить содержание примеси алюминия, то кристалл становится дымчатым. После ионизирующего облучения цвет кристаллов становится прочным аметистовым. Введенный в систему алюминий частично замещает кремний, в результате после ионизирующегооблучения кристалл кварца приобретает дымчатую окраску, типичную для раухтопаза. При увеличении концентрации алюминия можно получить черную окраску, подобную цвету мориона.

Цветной синтетический кварц широко применяется в ювелирной промышленности, а бесцветные от разности в технике: радиоэлектронике, оптике, химической промышленности. В СССР налажено промышленное производство синтетического кварца.

3.4. Синтетический рутил

Присутствием примесей в природных кристаллах рутила объясняется его темный цвет. В результате проведенных исследований в фирмах "Линда" и "Националь Лед и К⁰ " (США) в 1948 году разработали способ выращивания синтетического рутила по методу М. А. Вернейля. Получают кристаллы черного цвета, но после отжига в струе кислорода при низкой температуре они становятся почти бесцветными или приобретают желтоватый оттенок.

Синтетический рутил используется в ювелирных изделиях только как заменитель алмаза, поскольку его показатель преломления и дисперсия значительно выше, чем у алмаза. Игра света у этого камня также очень сильная, что позволяет его легко отличить от бриллианта.

3.5. Титанат стронция (фабулит)

По сравнению с рутилом этот синтетический камень более подходит для замены алмаза в ювелирных изделиях. Он совершенно бесцветен, оптически изотропен, и его показатель преломления (2,41) аналогичен алмазу. Дисперсия у фабулита (0,1 – 0,2) более высокая, что обеспечивает красивую игру при изменении углов падения лучей света или освещения. Твердость фабулита 5,5 – 6,5, поэтому его целесообразно использовать для изготовления серег или кулонов, а не в кольцах, где он быстрее изотрется.

Синтез титаната стронция осуществляется по известному методу М. А. Вернейля.

После выращивания кристаллы обязательно отжигают в струе кислорода при низкой температуре. За рубежом промышленный выпуск фабулита осуществляет фирма "Националь Лед и К°" (США). В СССР фабулит не выпускается.

3.6. Иттрий-алюминиевый гранат (ИАГ)

Иттрий-алюминиевая окись (Y₃ A1₅ O₁₂ ) имеет структуру граната и чаще называется иттрий-алюминиевый гранат – ИАГ или гранатит. Выращивается ИАГ чаще всего по методу Чохральского, однако хорошие результатыдает и метод кристаллизации из расплава с флюсом. Условия синтеза ИАГа весьма подобны условиям выращивания корунда.

Вначале иттрий-алюминиевый гранат применялся только в технике; добавляя некоторые лантаноиды (в частности, неодим), выращивали кристаллы, используемые в лазерной технике: кроме того, кристаллы ИАГ служат подложкой при синтезе ферримагнитных гранатов, применяемых в лазерной технике и радиоэлектронике.

В последние годы ИАГ широко применяют в ювелирных изделиях. Благодаря добавкам лантаноидов стало возможно получать кристаллы разного цвета – красные, зеленые, желтые, коричневые и др., не встречающиеся в природе. За рубежом ИАГ выпускает ряд фирм, наибольшую популярность имеют гранаты фирмы "Линда" (США).

В СССР ИАГ изготавливают по методу направленной кристаллизации, позволяющему выращивать идеально правильные и чистые кристаллы.

Искусственный гранат образуется при высоких температурах в глубоком вакууме в специальных аппаратах. Завод выпускает светлые гранаты, розовые, желтые и зеленые. Время синтеза – около 4 суток. Ведутся исследования, направленные на получение кристаллов ИАГ любой окраски – от пурпурной и лимонной до чисто-голубой и сиреневой.

3.7. Ниобат лития

Ниобат лития – LiNbO₃ – относительно мягкий синтетический камень (твердость около 5,5 по шкале Мооса). Интересен он прежде всего оптическими свойствами, что позволило использовать его в лазерной технике. Показатель преломления его 2,2 –2,3, дисперсия высокая 0,12, что обеспечивает красивую игру камня.

Кристаллы выращивают по методу Чохральского. При добавках в расплав окислов металлов переходной группы можно получить кристаллы различной окраски: при введении окиси хрома – зеленую, окиси железа –красную, окиси кобальта – голубую или синюю. В СССР ниобат лития не синтезируют.

3.8. Фианит

В 1970 – 1972 гг. Физический институт Академии Наук СССР (ФИАН) разработал способ изготовления нового синтетического материала на основе кубической модификации окиси циркония и гафния (Zr, Hf)O₂ , – фианит. Природным аналогом фианита является тажеранит, открытый на Тажеранском массиве. Фианит обладает хорошей огнеупорностью и химической стойкостью, высокой степенью прозрачности, показателем преломления и дисперсией. Температура плавления фианита 2600 –2750 °С, твердость 7,5 – 8 по шкале Мооса, плотность 6 – 10 г/см³ , показатель преломления приближается к алмазу 2,1 – 2,2. По химическому составу фианит представляет собой окись циркония в сочетании с добавками редкоземельных элементов – эрбия, церия, неодима или кобальта, ванадия, хрома и железа. Кристаллы фианитов образуются из расплавленной массы элементов, входящих в его состав. Процесс кристаллизации происходит на специальных затравках при охлаждении расплава. Скорость роста кристаллов 8 –10 мм/час. Можно получить кристаллы фианита массой до 250 г. Окраска фианитов и его плотность определяются химическим составом. Небольшие количества примесей перечисленных элементов придают фианитам разнообразный цвет и оттенки: красный, розовый, фиолетовый, голубой, желтый, белый и др., кроме изумрудного. По цветовой гаммефианитможет соперничать с аметистом, гранатом и цирконом, по красоте он превосходит алмаз.

Высокий показатель преломления фианитов, близкий к алмазу и большая дисперсия создают особую игру света при различных условиях освещения. Эти свойства в сочетании с разнообразной окраской позволяют имитировать природные драгоценные камни из фианитов, а также создавать новые, оригинальные по окраске.

В ультрафиолетовых лучах фианит в зависимости от примесей может люминесцировать голубым, желтым, фиолетовым и другим цветом.

В промышленном количестве фианиты начали выпускать в СССР с 1972 г. Он сразу завоевал всеобщее признание как в технике, так и в ювелирной промышленности. Из него изготавливают высококачественные линзы для оптических приборов и очков, так как благодаря высокому показателю преломления почти плоские линзы обеспечивают высокую степень увеличения, а также оптические устройства для квантовых генераторов. Перспективен этот материал и для химической промышленности,так как фианит химически стоек в агрессивных средах, тугоплавок, не окисляется и не испаряется при температурах более 2500 °С. Он является изолятором, но при нагревании до температуры более 300 °С становится проводником.

Обрабатывать фианит можно только в определенных направлениях кристалла. Он довольно сложен в обработке, легко растрескивается и крошится. Выход при огранке сырья обычно не превышает 10 – 15 %. При огранке высота нижней части камня должна быть более глубокой, что улучшает его "игру", а "площадка" – более широкой. Грани фианитов слегка закруглены, что служит дополнительным отличием этих камней от бриллиантов.

Подобный фианиту материал для имитации драгоценных камней выпускают за рубежом. В США фирма "Серез Корпорейшен" (Вальтхэм, штат Массачусетс) синтезирует материал "диамонеск", очень похожий по своим свойствам на фианит, в Швейцарии фирма "Гранд" Лдевахирджан" СА" (Монтей, Валанс) производит "джевалит", а в Австрии фирма "Д. Сваровски энд К⁰ " (Ваттенс, Тироль) выпускает "цирконий* по советской лицензии".

Цены на эти материалы – 10 долларов за 1 кар.

Глава 4. Синтетический алмаз

Синтезом алмазов занимались многие ученые. Ведущая роль принадлежит советскому физику О.И. Лейпунскому, который в 1938 г. провел теоретический анализ условий образования алмаза из графита и определил области стабильного существования алмаза. В результате им была изучена диаграмма состояния алмаз – графит, которая явилась основой для научного решения проблемы создания синтетических алмазов.

В феврале 1953 года группе физиков шведской энергетической компании ASEA при проведении очередного опыта по синтезу алмаза из графита при давлении 8 · 10⁸ МПа и температуре 2500 °С с выдержкой во времени 2 минуты удалось получить первые в мире искусственные алмазы. В декабре 1954 г. ученые фирмы "Дженерал Электрик К°" создали искусственные алмазы размером около 0,8 мм. Впоследствии ими была разработана камера типа "белт".

После этого синтез алмазов был организован в ряде стран – Бельгии, Англии, Японии и др. В СССР в 1960 г. Институтом физики высоких давлений АН СССР под руководством акад. Л.Ф. Верещагина был разработан способ получения синтетических алмазов, который был передан для промышленного освоения Институту сверхтвердых материалов АН УССР. В 1961 г. была отработана промышленная технология синтеза алмазов. Процесс осуществляется при температуре 1800 – 2500 °С и давлении более 5 · 10² МПа в присутствии катализаторов – хрома, никеля, железа, марганца, платины, кобальта или других металлов. Впоследствии было установлено, что алмазы образуются при кристаллизации углерода из егораствора в расплаве металла-катализатора. В настоящее время составлены диаграммы образования алмаза из графита с различными катализаторами. На рис. 6 приведена диаграмма системы алмаз – графит – никель.

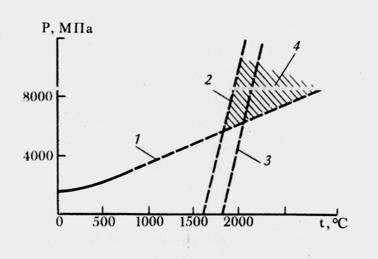

Рис. 6. Диаграмма процесса синтеза алмазов с катализатором из никеля:

1 – кривая равновесия алмаз – графит;

2 – кривая плавления никель – углерод;

3 – кривая плавления никеля;

4 – область кристаллизации алмаза.

Синтез алмаза проводится в камере типа "чечевица" объемом несколько кубических сантиметров (рис. 7). Нагревание осуществляется индукционным методом или прямым пропусканием электрического тока. При сближении пуансонов реакционная смесь графита с никелем (а также со слоистым пирофиллитом) сжимается, при этом в камере развивается давление выше 5 · 10² МПа. В результате происходит перекристаллизация гексагональной кристаллической решетки графита в кубическую структуру алмаза. Размер кристаллов алмаза зависит от времени синтеза, так как при времени реакции 3 минуты образуются кристаллы массой около 10 мг, а 30 мин – 70 мг. Наиболее прочны кристаллы размером до 0,5 – 0,8 мм, более крупные имеют невысокие физико-механические свойства. Кроме описанного метода разработан еще ряд способов выращивания алмазов.

В 1963 г. В.Ж. Эверсолом (США) был запатентован способ выращивания алмазов из газовой фазы (из метана, ацетилена или других углеводородов) при давлении ниже 10³ МПа. Суть метода – создание перенасыщенной углеродом газовой фазы, образующаяся при этом избыточная поверхностная энергия на границе графит – воздух способствует формированию зародышей алмазов. Подобный метод был разработан в СССР Б.В. Дерягиным и Д.В. Федосеевым. При давлении ниже атмосферного им удалось получить на затравках из алмаза нитевидные кристаллы синтетического алмаза из газовой фазы. Скорость роста кристаллов очень низкая – около 0,1 мкм/ч.

В 1961 г. в США фирмой "Эллайд Хемикал и Дю Пон" был предложен взрывной метод получения синтетических алмазов. При направленном взрыве происходит мгновенное повышение давления до 200 · 10² МПа и температуры до 2000 ºС, при этом в графите образуются мелкие (до 10 – 30 мкм) синтетические алмазы. В СССР в Институте сверхтвердых материалов АН УССР была отработана подобная технология получения искусственных алмазов, получивших название АВ.

В США фирмой "Дженерал Электрик К⁰ " в 1970 г. был разработан метод получения крупных синтетических кристаллов алмазов ювелирного качества на затравках в виде пластин. Однако стоимость выращивания таких алмазов гораздо выше, чем добыча природных.

В настоящее время мировое производство синтетических алмазов (без СССР) составляет более 200 млн. карат/год. Главные центры производствасинтетических алмазов – США ("Дженерал Электрик К°"), ЮАР ("Де Бирс"), Англия, Япония.

Рис.7. Схема камеры типа "чечевица":

1 – пуансоны; 2 – реакционная смесь графита с никелем; 3 – пирофилитовая прокладка; 4 – муфта.

В мире выпускаются синтетические алмазы следующих видов: АСО – алмазы обычной прочности, АСР – алмазы повышенной прочности, АСВ – алмазы высокой прочности, АСК и АСС – алмазы монокристаллические.

Размер алмазов АСО, АСР и АСВ 0,04 – 0,63 мм. Кроме того, выпускаются две марки микропорошков – АСМ и АСН с размером зерен 1 – 60 мкм. Монокристаллические синтетические алмазы АСК и АСС имеют размер зерен до 1 мм.

Эксплуатационные свойства шлифовальных порошков из синтетических алмазов зависят от формы зерен, характера их поверхности и механической прочности. Наиболее развитая поверхность характерна для алмазов АСО, а наименее развитая – для алмазов АСС. Механическая прочность алмазов АСС приближается к прочности природных алмазов.

Синтетические алмазы широко применяются для производства алмазно-абразивного инструмента, брусков, кругов шлифовальных и отрезных, паст для шлифования, стеклорезов, резцов, буровых коронок, долот и т.д. В настоящее время более 80% потребности в технических алмазах покрывается за счет синтетических.

Кроме перечисленных марок синтетических алмазов в СССР выпускаются поликристаллические алмазы типа карбонадо, балласы, СВС, используемые в технике, а также ряд синтетических сверхтвердых материалов, приближающихся по своим физическим свойствам к природным алмазам – эльбор (или кубонит), гексанит и др. "Блестящее будущее рисуется нам для алмаза, когда человек сумеет овладеть тайной искусственного его получения. Алмаз до сих пор упорно хранит эту тайну, и то немногое, чего добилась наука, еще далеко от разрешения проблемы в целом..." – так писал А.Е. Ферсман в 1945 г., а уже через несколько лет синтетические алмазы заняли ведущее положение в технике.

Около 200 лет пытаются создать синтетические алмазы. Десятки лабораторий в различных странах продолжают поиски более рациональной и эффективной методики выращивания алмазов как для технических нужд, так и для ювелирных целей. Нерешенных проблем в этой области очень много, однако каждый день приближает нас к цели и не исключено, что в скором времени будут найдены экономичные способы получения синтетических алмазов любой формы, размера, цвета и качества. Природные драгоценные камни в десятки, а иногда и в сотни раз стоят дороже своих синтетических аналогов, несмотря на то что синтетические камни по качеству и цвету часто значительно превосходят природные. Г. Банк пишет: "Тем не менее и синтетические камни принадлежат к миру драгоценных камней. Каждому дано решить для себя, как он представляет себе свой мир драгоценных камней: намерен ли он удовлетвориться хорошей копией или же по прежнему ценит лишь оригинал!".

Глава 5. Как отличить природные ювелирные камни от их синтетических аналогов

Все синтетические материалы, применяемые в ювелирных целях, можно разделить на две группы: первую – синтетические камни – аналоги природных ювелирных камней и вторую – новые синтетические материалы, не имеющие аналогов среди природных камней и имитирующие ювелирные камни иного состава. Идентификация камней второй группы основывается на применении методов диагностики, описанных выше с учетом их свойств. Идентификация камней первой группы более сложна, так как состав и структура природных и синтетических камней этой группы идентичны. В настоящее время получены и имеются на мировом рынке синтетические корунды, шпинель, изумруд, кварц (в том числе аметист и цитрин), бирюза, в меньшем количестве александрит, опалы, кораллы и др.

В связи с получением синтетических аналогов ряда природных ювелирных камней остро встал вопрос о методах их отличия. Остановимся на некоторых, наиболее распространенных камнях.

Рубин и сапфир. Получаемые по методу Вернейля, рубин и сапфир в настоящее время наиболее широко применяемые в ювелирных изделиях камни. Стоимость синтетических корундов ниже природных в десятки и даже сотни раз.

Основные физические свойства синтетических корундов весьма близки к природным (коллектив авторов под руководством М. М. Классен-Неклюдовой и Х. С. Багдасарова, 1974 г.). Плотность синтетических корундов 3,992 г/см³ . Примесь хрома повышает плотность до 4,013 г/см³ , а титана, кальция и ряда других элементов – понижает. Показатели преломления: 1,7681 – 1,7635, у высокохромистого рубина – до 1,7681 – 1,7801. Иногда в синтетических корундах появляется аномальная двуосность, связанная с остаточными внутренними напряжениями.

В спектрах поглощения синтетических фиолетовых, синих и зеленых сапфиров в отличие от природных отсутствуют некоторые полосы поглощения (454, 467, 473 нм). Это можно обнаружить даже у ограненных камней при довольно несложном исследовании на спектрофотометре СФ-18, оснащенном приспособлением для записи спектров поглощения ограненных камней.

Отличительный признак синтетических рубинов, полученных при гидротермальном синтезе, – наличие в ИК-спектрах серии полос поглощения в интервале 3000 – 3600 см^– ¹ , вызванных гидроксильными группами.

Особенно важно для распознавания синтетических и природных рубинов и сапфиров (в частности, ограненных) наличие включений, трещин, каналов, характер распределения окраски, двойникование, выявляемых при рассмотрении камня под сильной лупой или при микроскопических исследованиях. Для этой цели применяются стереомикроскопы (МБС, "Джемолайт" и др.), с мощным освещением – отраженным и проходящим светом. Для большей четкости изображения используется вода, спирт или иммерсионные жидкости (монобромнафтален, йодистый метилен и др.). Исследуемый камень опускают в жидкость, налитую в стакан. Чтобы уменьшить испарение жидкости, стакан накрывают стеклом. Так как показатели преломления иммерсионной среды и калия близки, то последний становится полностью прозрачным, что позволяет хорошо рассмотреть его внутреннее строение.

Установлено, что в природных рубинах (в частности, в кристаллах из Бирмы и Шри-Ланки) наблюдаются включения рутила, отдельные кристаллики, коленчатые двойники или микроскопические параллельные тонкие иголочки которого образуют так называемый "шелк", а расположенные под углом 60 и 120° – "сетку". Рубины Бирмы, очень богатые включениями, содержат также октаэдрические кристаллы шпинели, короткопризматические кристаллы апатита, оливин, кальцит, желтый сфалерит, сфен, мусковит. В рубинах Шри-Ланки можно увидеть включения правильных кристалликов циркона, часто окруженных "плеохроичными двориками", гранатов, пирита, пирротина, гематита, апатита, кальцита. В рубинах Таиланда рутил встречается довольно редко. Для них характерны альмандин, апатит, пирротин, для рубинов Танзании – апатит, графит, пирротин, паргасит, шпинель, цоизит.

Иногда в природных рубинах наблюдаются жидкие и газово-жидкие включения, которые заполняют трубообразные каналы и трещины. Особенно распространены газово-жидкие включения, расположенные по трещинам разнообразной формы и образующие замысловатые узоры; в рубинах Таиланда трещины и каналы могут быть также декорированы бурыми включениями окислов и гидроокислов железа.

Еще одна отличительная особенность природных рубинов (в частности, Бирмы) – неравномерное пятнистое распределение окраски. В звездчатых рубинах проявляется гексагональная зональность окраски. В ряде рубинов отмечается тонкая трещиноватость в виде параллельных полос, связанная с двойникованием.

В природных сапфирах, как и рубинах, наиболее частое твердое включение – рутил. Вместе с тем в сапфирах Бирмы отмечаются апатит, циркон, монацит, флогопит, фергюсонит; Шри-Ланки – гранат, шпинель, слюды, пирит, халькопирит, циркон, окруженный "плеохроичными двориками"; Таиланда – плагиоклаз, колумбит, пирротин, халькопирит; Танзании – циркон, апатит, графит, пирротин; Кашмира – роговая обманка, турмалин; Кампучии – красный гатчетолит, торит, полевой шпат.

Очень характерная особенность природных сапфиров – обилие газово-жидких включений, образующих причудливые узоры, напоминающие соты, сетки, отпечатки пальцев, и расположенных по веерообразным, кулисообразным и неправильным трещинам. Иногда жидкие включения заполняют трубообразные каналы. В трещинах и каналах могут находиться бурые окислы и гидроокислы железа.

Важный диагностический признак природных сапфиров – зональное и зонально-секториальное распределение окраски в виде чередующихся четких параллельных полос с различной интенсивностью окраски, расположенных по одной прямой, под углом 120° или по сторонам правильного гексагона.

Как и в рубинах, в природных сапфирах может наблюдаться двойникование. Очень характерны для природных и синтетических корундов так называемые "огненные знаки" – мелкие механические трещины около ребер или в периферийных частях фасет ограненных камней, возникающие при обработке.

Синтетические корунды, в том числе рубины и сапфиры, обладают рядом общих внутренних особенностей (речь идет прежде всего о корундах, выращенных по методу М.А. Вернейля). Наиболее характерны для них газовые включения различного размера и формы (округлой, овальной, удлиненной, веретенообразной), одиночные и образующие скопления в виде пятен, полос, облаков. Такие пузырьки газа кажутся темными в проходящем свете, в отраженном же свете они имеют вид ярких концентрически-зональных колец.

Твердые включения в синтетических корундах могут быть представлены "непроплавами" – непрореагировавшими частичками продуктов синтеза, пылью металлов, вводимых в корунд как легирующие присадки или случайно попадающих из тиглей и нагревателей. В звездчатых синтетических корундах наблюдаются ориентированные включения рутила.

Хороший диагностический признак синтетических корундов - криволинейное распределение окраски, связанное с получением их по методу Вернейля. Кривизна полос с различной интенсивностью окраски может быть различной, и в мелких камнях она мало заметна.

Иногда в синтетических корундах наблюдаются свили – текстуры в виде потоков, обусловленные оптической неоднородностью камня.

Диагностика по внутренним особенностям корундов, синтезированных гидротермальным методом, более сложна в связи с тем, что в них могут отмечаться включения и текстуры, характерные для природных камней. Однако внимательное изучение включений, формы и характер заполнения трещин, наличие "затравок" и другие признаки позволяют решить этот вопрос.

Определить синтетические корунды, имитирующие алмазы, александриты, изумруды, аквамарины, топазы и др., нетрудно, так как их основные физические свойства отличаются от природных корундов. Среди рекомендуемых методов диагностики в ряде случаев имеет значение определение цвета люминесценции. Например, александритоподобный синтетический корунд в отличие от натурального александрита в ультрафиолетовых лучах светится оранжево-коричневым цветом.

Шпинель. Синтетическая шпинель может быть самой различной окраски, и поэтому она имитирует не только природную шпинель, но и алмаз, сапфиры, рубин, изумруд, аквамарин, гранаты, турмалин, циркон, топаз,но все же имеются и некоторые различия. Так, синтетическая шпинель в отличие от природной характеризуется совершенной спайностью по кубу. В поляризованном свете при скрещенных николях у синтетической шпинели наблюдаются аномальное двупреломление, проявляющееся "муаровым" угасанием, а также узоры в виде тонких волосовидных полос, сеток или размытого черного креста.

Под микроскопом также видна неоднозначность природной и синтетической шпинели. Для природной шпинели характерны включения октаэдрических кристаллов шпинели, доломит, игольчатый сфен, альбит, апатит. Синтетическая шпинель, выращенная по методу Вернейля, как правило, не содержит каких-либо включений. Только изредка в ней наблюдаются овально вытянутые мелкие газовые пузырьки. Криволинейная зональность окраски для синтетической шпинели менее характерна, чем для вернейлевских корундов.

Изумруд. Умение отличить природный изумруд от синтетического имеет принципиальное значение. Дело не только в стоимости (за рубежом природный кристалл стоит в среднем в 2 – 3 раза больше синтетического, в нашей стране – изумруды одного цвета и качества стоят одинаково).

Изумруд выращивают двумя основными методами: раствор-расплавленным и гидротермальным. Существуют различные варианты этих методов. Соответственно возможно и получение различных свойств. Плотность синтетических изумрудов, выращенных раствор-расплавным методом, 2,64 – 2,67 г/см³ , выращенных гидротермальным, – 2,67 – 2,69 г/см³ , что в целом несколько ниже плотности природных изумрудов.

Спектры поглощения синтетических изумрудов отличаются от природных наличием двух полос поглощения с максимумами 420,425 или 430 – 440 нм. В ИК-спектрах поглощения в синтетических изумрудах, полученных раствор-расплавным методом, отсутствует широкая полоса поглощения в интервале 3000 – 4000 см^- ¹ , что объясняется присутствием воды, а также отсутствует характерная для природных и гидротермальных синтетических изумрудов линия поглощения при 2400 – 2500 см^- ¹ , обусловленная двуокисью углерода.

Синтетические изумруды часто люминесцируют в ультрафиолетовых лучах глубоким постепенно усиливающимся красным цветом, нетипичным для природных. Однако в последние годы стали выращивать изумруды (П.Жильсон) с добавками железа, гасящими красную люминесценцию. Под светофильтром синтетические изумруды в отличие от природных, становятся ярко-красными.

Ряд отличий можно установить, исследуя камень под микроскопом. Природные изумруды часто имеют кулисо- и веерообразные или неправильной формы трещины с газово-жидкими включениями, что создает узор, называемый ювелирами "садом". Газово-жидкие и твердые включения гидроокислов и окислов железа бурого цвета могут заполнять каналы, ориентированные параллельно осям. В изумрудах также встречаются включения актинолита, тремолита, флогопита (в уральских и индийских), углистые непрозрачные включения, кальцит, доломит,биотит, молибденит (в южноафриканских, Трансвааль), тремолит, биотит, эпидот, турмалин, рутил, апатит (в австрийских). В природных изумрудах наблюдается прямолинейная зональная или зонально-секториальная окраска.

В синтетических изумрудах иногда наблюдаются зеркальные веерообразные или неправильной формы трещины, возникающие при обработке камня. В синтетических изумрудах, полученных раствор-расплавным методом, отмечаются газовые пузырьки, непроплавленные частички шихты, фенакит, ильменит и др. Иногда в таких изумрудах наблюдается тонкая зональность окраски, отличающаяся от природной.

В синтетических изумрудах, выращенных гидротермальным методом, иногда встречаются газово-жидкие включения, металлическая пыль, участки затравки.

Бирюза. Идентификация бирюзы представляет особую сложность. Синтетическая бирюза, полученная Жильсоном, имеет плотность 2,68 – 2,75 г/см³ , показатель преломления 1,61. Установлено, что под микроскопом в этой бирюзе видны темно-синие угловатые или сферические, сплющенно-овальные частицы, как бы погруженные в более светлый субстрат, твердость которого, вероятно, более низкая. Капля разбавленной соляной кислоты впитывается природной бирюзой и скатывается с синтетической. Спектры отражения синтетической бирюзы в интервале 450 – 1300 см^-1 отличаются от спектров природной, для нее характерны максимумы поглощения 1115, 1050, 1000 и 570 см^-1 с более сглаженными с широкими пиками.

Советская синтетическая бирюза полностью соответствует природной (по термическим свойствам, микротвердости), однако плотность ее 2,3 – 2,4 г/см³ , т.е. пониженная по сравнению с природной.

Глава 6. Имитация драгоценных камней из стекла

Стекло – наиболее дешевый и распространенный заменитель драгоценных камней. В конце XVIII в. Штрасе предложил рецепт особого свинцового стекла, удачно заменяющего драгоценные камни: 38,2 % кремнезема, окиси свинца 53,0 % и поташа 8,8 %. Кроме этого в смесь добавляли буру, глицерин и мышьяковистую кислоту. Этот сплав назван стразом. Для него характерна высокая дисперсия, он хорошо поддается огранке. Такое стекло использовалось для имитации бриллиантов. Позже научились изготовлять цветные стразы. Для получения рубинового цвета в стеклянную массу добавляли 0,1 % кассиевого порфира, сапфирового – 2,5 % окиси кобальта, изумрудного – 0,8 % окиси меди и 0,02 % окиси хрома. Были разработаны рецепты для получения имитаций гранатов, аметистов, шпинели.

В настоящее время стекла, имитирующие драгоценные камни, широко используются в ювелирных изделиях.

Итак, химический состав и физические свойства синтетических и соответствующих им природных камней одинаковы. Однако синтетические камни – это продукт труда человека, и изготовить их можно сколькоугодно.

Природные камни – творения природы, число их ограниченно, обнаружить и добыть – трудно. Именно поэтому драгоценный камень в десятки, а иногда и в сотни раз дороже своих синтетических аналогов, несмотря на то, что синтетические камни по качеству и цветовым характеристикам часто значительно превосходят природные камни.

Ювелирные камни – прекрасное творение природы и человека. Природа не поскупилась, создав глубокое спокойствие сочно-зеленых изумрудов, умиротворенность синих сапфиров, пылкость красных рубинов, сказочную или страстную изменчивость белых и черных опалов, нежность розовых и голубых топазов, безбрежное море цветов, оттенков, рисунков. Человек, вдохнув в них свою душу, бережно, с любовью обработав их, придал им завершенность, законченность, превратил их в настоящие произведения искусства, призванные нести людям радость, наслаждение, вдохновение, а не горе и слезы, не быть предметом наживы и обогащения, а свидетельством богатства и огромной духовной мощи народа.

Применяющиеся в качестве имитации стекла могут быть различной прозрачности (прозрачные, полупрозрачные, просвечивающие в тонких сколах, непрозрачные) и окраски. Физические свойства их зависят от состава, в основном от содержания свинца. Показатели преломления прозрачных стекол 1,44 –1,77; твердость 5 – 7 по шкале Мооса; плотность 2 – 4,5 г/см³ .

Стекла изотропны, но со временем у них может появиться оптическая анизотропия. Дисперсия 0,010, в стеклах с большим содержанием свинца может быть выше.

Стекла можно отличить по присутствию газовых пузырьков различной формы, иногда свилей, сгустков красителей. Кроме чисто стеклянных имитаций применяют сдвоенные (дублеты) и строенные (триплеты) камни, склеенные из стекла и натурального камня, из слабо- и густоокрашенных камней, из природного и синтетического камня. Такие подделки прекрасно видны под лупой или микроскопом: на поверхности склеивания наблюдаются пузырьки, расположенные в одной плоскости.

Стекла (и пластические массы) применяют для имитации полупрозрачных и непрозрачных камней: бирюзы, хризопраза, сердолика и др. Плотность и твердость их невысоки.

Авантюриновое стекло от авантюрина отличается физическими свойствами, а также наличием правильной трех- или шестиугольной формой включений медной стружки.

Выводы.

С древних времен человечество восхищалось драгоценными камнями, многие властители мира хотели владеть ими. Та же ситуация сохранилась и в наши дни. Многие конфликты в Африке и Индокитае своей причиной имеют перераспределение сфер контроля над алмазоносными и другими залежами драгоценных камней. Сейчас большинство добытых драгоценных камней используется уже не в виде украшений, не в виде ювелирных изделий, а для промышленных нужд, для алмазов, например, процент использования в промышленных нуждах составляет около 80%, и только около 20 % добытых алмазов используется в ювелирной промышленности. Поэтому с древних времен ученые старались добывать и изготавливать искусственные драгоценные камни, сначала для этого использовали стекло, разные виды его. В ХІХ веке первые работы по получению синтетических камней выполнил известный французский химик Анри Муассан, который в построенных лично печах при высоких температурах провел серию экспериментов по получению синтетических бериллов и корундов (изумрудов и рубинов), результаты были невелики. Муассану удалось получить только мелкие кристаллы камней. Но эти попытки были только началом. В ХХ веке удалось получить множество синтетических камней и их количество только возрастает. Сейчас большинство продаваемых в розничных сетях ювелирных изделий содержит именно синтетические камни, а природные довольно редки и дороги. Изготовление синтетических камней позволило населению приобщится к красоте камня.

Большие количества синтетических ювелирных камней используются не в ювелирной промышленности, а в приборостроении, точной механике, при производстве часов, в микроэлектронике.

Со временем будут разработаны новые виды кристаллов, которые найдут свое применение и в ювелирной практике.

Список использованной литературы.

1. Андреев В.Н. Огранка самоцветов. М., Росгазместпром, 1957. 172 с.

2. Балицкий B.C., Лисицына Е.Е. Синтетические аналоги и имитации природных драгоценных камней. М., Недра, 1981. 158 с.

3. А. Банк Г.В. В мире самоцветов. М., Мир, 1979. 160 с.

4. Барсанов ГЛ., Яковлева М.Е. Минералогия яшм СССР. М., Наука, 1978. 112 с.

5. Власов К.А., Кутукова ЕМ. Изумрудные копи. М., Изд-во АН СССР, 1960. 220 с.

6. Т.Жабин А.Г. Жизнь минералов. М., Сов. Россия, 1976. 220 с.

7. Денискина Н.Д., Калинин Д.В., Казанцева Л.К. Благородные опалы, их синтез и генезис в природе. Новосибирск, Наука, 1980. 65 с.

8. Киевленко Е.Я., Сенкевич Н.Н., Гаврилов А.Н. Геология месторождений драгоценных камней. М., Недра, 1974. 328 с.

9. Минералы Узбекистана. Т. 2. Ташкент, ФАН УзССР. 1975. 335 с.

10. Минералогия и кристаллофизика ювелирных разновидностей кремнезема. Под ред. В.Г. Балакирев, Е.Я. Киевленко, Л.В. Никольская и др. М., Недра, 1979. 150 с.

11. Неверов О.В. Античные инталии в собрании Эрмитажа. Л., Аврора, 1976. 156 с.

12. Орлов Ю.Л. Минералогия алмаза. М., Наука, 1974. 224 с.

13. Платонов А.Н. Природа окраски минералов. Киев, Наукова думка, 1976. 764 с.

14. Савкевич С.С. Янтарь. Л., Недра, 1970. 260 с.

Реферат: Синтетические ювелирные камни

Глава 6. Имитация драгоценных камней из стекла

Похожие рефераты:
