Реферат: Жидкие кристаллы, история открытия жидких кристаллов, структура, типы и их применение

Реферат по физике

Выполнил студент I курса группы Н-5972 Глухенький Р.Е.

Дальневосточный Государственный Технический Университет

Владивосток 2006 г.

Введение

Необычное сочетание слов "жидкие кристаллы", вероятно, многим уже знакомо, хотя далеко не все себе представляют, что же стоит за этим странным и, казалось бы противоречивым понятием. Жидкие кристаллы обладают двойственными свойствами, сочетая в себе свойство жидкостей (текучесть) и свойство кристаллических тел (анизотропию). Их поведение не всегда удается описать с помощью привычных методов и понятий. Но именно в этом и заключена их привлекательность д ля исследователей, стремящихся познать еще неизведанное. В то же время, вероятно, каждый второй (ну, может быть третий!) человек носит при себе жидкокристаллические (ЖК) индикаторы и по несколько десятков раз в день посматривает на свои электронные часы. ЖК-циферблат которых аккуратно отсчитывает часы, минуты, секунды, а иногда и доли секунд. Именно ЖК-индикаторы являются основой современных калькуляторов, портативных компьютеров "Notebooks", миниатюрных плоских экранов телевизоров, словарей-переводчиков, пейджеров и многих других современных электронных технических и бытовых приборов и устройств.

Мировое производство ЖК-индикаторов и дисплеев исчисляется миллиардами, и по прогнозам будет увеличиваться и дальше. Уже сейчас без преувеличения можно сказать, что прогресс и развитие ряда отраслей науки и техники немыслимы без развития исследований в области жидких кристаллов. Не меньший интерес представляют собой жидкие кристаллы с точки зрения биологии и процессов жизнедеятельности. Функционирование клеточных мембран и ДНК, передача нервных импульсов, работа мышц, формирование атеросклеротических бляшек — вот далеко неполный перечень процессов, протекающих в ЖК-фазе, с присущими этой фазе особенностями — склонностью к самоорганизации и сохранении высокой молекулярной подвижности. Мир жидких кристал лов бесконечно велик и охватывает широчайший круг природ ных и синтетических объектов, привлекая внимание не только ученых — физ иков, химиков и биологов, но и исследователей-практиков, работающих в самых разнообразных от раслях современной техники.

1. История открытия жидких кристаллов

Со времени открытия жидких кристаллов прошло более 100 лет. Впервые их обнаружил австрийский ботаник Фридрих Рейнитцер, наблюдая две точки плавления сложного эфира холестерина — холестерилбензоата (рис.1).

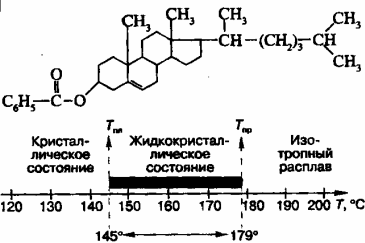

Рис.1

Первое ЖК-соединение — холестерилбензоат и диаграмма, иллюстрирующая температурную область существования ЖК-фазы.

При температуре плавления (Tпл), 1450C, кристаллическое вещество превращалось в мутную, сильно рассеивающую свет жидкость, которая при 1790C становилась прозрачной. В отличии от точки плавления температуру, при которой происходило просветление образца, Рейнитцер назвал точкой просветления (Tпр). Пораженный этим необычайным явление, свидетельствующим как будто о двойном плавлении, Рейнитцер отправил свои препараты немецкому кристаллографу Отто Леману с просьбой помочь разобраться в странном поведении холестерилбенозоата. Исследуя их при помощи поляризационного микроскопа, Леман установил, что мутная фаза, наблюдаемая Рейнитцером, является анизотропной. Поскольку свойства анизотропии присуще твердому кристаллу, а вещество в мутной фазе было жидким, Леман назвал его жидким кристаллом.

С тех пор вещества, способные в определенном температурном интервале выше точки плавления сочетать одновременно свойства жидкостей (текучесть, способность к образованию капель) и свойства кристаллических тел (анизотропии), стали называться жидкими кристаллами или жидкокристаллическими. ЖК-вещества часто называют мезоморфными, а образуемую ими ЖК-фазу — мезофазой (от греч. "мезос" — промежуточный).

Такое состояние является термодинамическим стабильным фазовым состоянием и по праву на ряду с твердым, жидким и газообразным может рассматриваться как четвертое состояние вещества.

Однако понимание природы ЖК-состояния веществ установление и исследование их структурной организации приходит значительно позднее. Серьезное недоверие к самому факту

существования таких необычных соединений в 20 — 30-х годах сменилось их активным исследованием. Работы Д. Форлендера в Германии во многом способствовали синтезу новых

ЖК-соединений. Достаточно сказать, что под его руководством было выполнено 85 диссертаций по жидким кристаллам. Французский ученый Ж. Фридель предложил первую классификацию жидких кристаллов, голландец С. Озеен и чех Х. Цохер создали теорию упругости, русские ученые В.К. Фредерикс и В.Н. Цветков в СССР в 30-х годах впервые исследовали поведение жидких кристаллов в электрических и магнитных полях. Однако то 60-х годов изучение жидких кристаллов не представляло существенного практического интереса, и все научные исследования имели достаточно ограниченный, чисто академический интерес.

Ситуация резко изменилась в середине 60-х годов, когда в связи с бурным развитием микроэлектроники и микроминиатюризации приборов потребовались вещества, способные отражать и передавать информацию, потребляя при этом минимум энергии. И вот здесь на помощь пришли жидкие кристаллы, двойственный характер которых (анизотропия свойств и высокая молекулярная подвижность) позволили создать управляемые внешним электрическим полем быстродействующие и экономичные ЖК-индикаторы, являющиеся по существу основным элементом многомиллионной "армии" часов, калькуляторов, плоских экранов телевизоров и т. д.

Жидкокристаллический бум, в свою очередь, стимулировал активную научную деятельность, созывались международные симпозиумы и конференции по жидким кристаллам, организовывались школы для молодых ученых, выпускались сборники и монографии.

2. Жидкий кристалл

Жидкий кристалл - состояние вещества, промежуточное между жидким и твердым состояниями. В жидкости молекулы могут свободно вращаться и перемещаться в любых направлениях. В кристаллическом твердом теле они расположены по узлам правильной геометрической сетки, называемой кристаллической решеткой, и могут лишь вращаться в своих фиксированных позициях. В жидком кристалле имеется некоторая степень геометрической упорядоченности в расположении молекул, но допускается и некоторая свобода перемещения.

Рисунок 2. Увеличенное изображение жидкого кристалла

Считается, что состояние жидкого кристалла открыл в 1888 австрийский ботаник Ф.Рейнитцер. Он изучал поведение органического твердого вещества, называемого холестерилбензоатом. При нагревании это соединение переходило из твердого в мутное на вид состояние, ныне называемое жидкокристаллическим, а затем в прозрачную жидкость; при охлаждении последовательность превращений повторялась в обратном порядке. Рейнитцер отметил также, что при нагревании изменяется цвет жидкого кристалла – от красного к синему, с повторением в обратном порядке при охлаждении. Почти все жидкие кристаллы, обнаруженные на сегодняшний день, представляют собой органические соединения; примерно 50% всех известных органических соединений при нагревании образуют жидкие кристаллы. В литературе описаны также жидкие кристаллы некоторых гидроксидов (например, Fe2O3·xH2O).

Жидкие кристаллы, жидкокристаллическое состояние, мезоморфное состояние - состояние вещества, в котором оно обладает свойствами жидкости (текучестью) и некоторыми свойствами твёрдых кристаллов (анизотропией свойств). Ж. к. образуют вещества, молекулы которых имеют форму палочек или вытянутых пластинок. Различают термотропные и лиотропные Ж. к. Первые — индивидуальные вещества, которые существуют в мезоморфном состоянии в определённом температурном интервале, ниже которого вещество является твёрдым кристаллом, выше — обычной жидкостью. Примеры:

параазоксианизол (в интервале температур 114—135°С), этиловый эфир азоксибензойной кислоты

(100—120°С), пропиловый эфир холестерина (102—116°С). Лиотропные Ж. к. — растворы некоторых веществ в определённых растворителях. Примеры: водные растворы мыльные растворы синтетических полипептидов (поли--бензил-L-глутамат) в ряде органических растворителей (диоксан, дихлорэтан).

3. Структура жидких кристаллов

Сейчас известно уже около сотни тысяч органических веществ, которые могут находиться в ЖК-состоянии, и число таких соединений непрерывно растет. Если первые десятилетия после открытия жидких кристаллов основными представителями этих соединений являлись только вещества, состоящие из асимметрических молекул стержнеобразной формы, — так называемые каламитики (от греч. "каламис" — тростник), то в последствии было обнаружено, что в ЖК-состояние могут переходить самые разнообразные вещества, имеющие молекулы более сложной формы (диски, пластины и др.). Молекулы ЖК-соединений очень часто называют мезогенами, а группировки или фрагменты малеку, способствующие формированию ЖК-фазы, — мезогенными группами. В таблице 1 приведены примеры стержнеобразных мезогенов — каломитиков, а также химические формулы дискообразных (дискотики) и планкообразных мезогенов (санидики) (от греч. "санидис" — планка).

Среди мезогенных групп чаще всего встречаются бензольные кольца, связанные непосредственно друг с другом с помощью различных химических группировок( –CH=CH–, –CH=N–, –NH–CO и др.). Характерной особенностью всех ЖК-соединений является асимметричная форма малеку, обеспечивающая анизотропию поляризуемости и тенденцию к расположению молекул преимущественно параллельно друг другу вдоль их длинных (каламитики и санидики) и коротких (дискотики) осей.

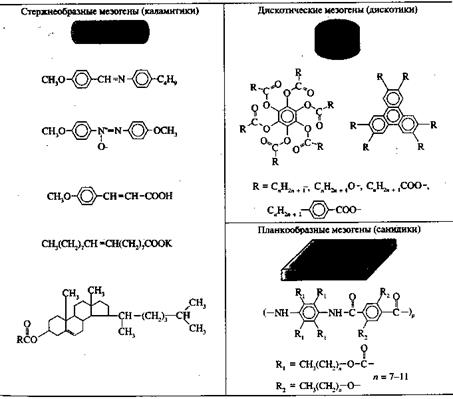

Типичные примеры химических соединений, образующих ЖК-фазу.

4. Типы жидких кристаллов

В то время существование жидких кристаллов представлялось каким-то курьезом, и никто не мог предположить, что их ожидает почти через сто лет большое будущее в технических приложениях. Поэтому после некоторого интереса к жидким кристаллам сразу после их открытия о них через некоторое время практически забыли.

В конце девятнадцатого — начале двадцатого века многие очень авторитетные ученые весьма скептически относились к открытию Рейнитцера и Лемана. Дело в том, что не только описанные противоречивые свойства жидких кристаллов представлялись многим авторитетам весьма сомнительными, но и в том, что свойства различных жидкокристаллических веществ (соединений, обладавших жидкокристаллической фазой) оказывались существенно различными. Так, одни жидкие кристаллы обладали очень большой вязкостью, у других вязкость была невелика. Одни жидкие кристаллы проявляли с изменением температуры резкое изменение окраски, так что их цвет пробегал все тона радуги, другие жидкие кристаллы такого резкого изменения окраски не проявляли. Наконец, внешний вид образцов, или, как принято говорить, текстура, различных жидких кристаллов при рассматривании их под микроскопом оказывался совсем различным. В одном случае в поле поляризационного микроскопа могли быть видны образования, похожие на нити, в другом — наблюдались изображения, похожие на горный рельеф, а в третьем — картина напоминала отпечатки. Стоял также вопрос, почему жидкокристаллическая фаза наблюдается при плавлении только некоторых веществ?

Время шло, факты о жидких кристаллах постепенно накапливались, но не было общего принципа, который позволил бы установить какую-то систему в представлениях о жидких кристаллах. Как говорят, настало время для классификации предмета исследований. Заслуга в создании основ современной классификации жидких кристаллов принадлежит французскому ученому Ж. Фриделю. В двадцатые годы Фридель предложил разделить все жидкие кристаллы на две большие группы. Одну группу жидких кристаллов Фридель назвал нематическими, другую смектическими. Он же предложил общий термин для жидких кристаллов — «мезоморфная фаза». Этот термин происходит от греческого слова «мезос» (промежуточный), а вводя его, Фридель хотел подчеркнуть, что жидкие кристаллы занимают промежуточное положение между истинными кристаллами и жидкостями, как по температуре, так и по своим физическим свойствам. Нематические жидкие кристаллы в классификации Фриделя включали уже упоминавшиеся выше холестерические жидкие кристаллы как подкласс.

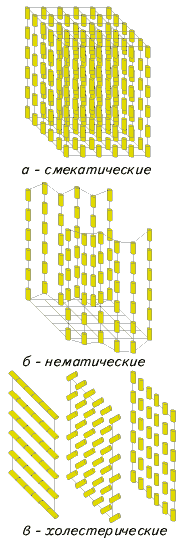

Самые “кристаллические” среди жидких кристаллов - смекатические. Для смекатических кристаллов характерна двумерная упорядоченность. Молекулы размещаются так, чтобы их оси были параллельны. Более того, они “понимают” команду “равняйся” и размещаются в стройных рядах, упакованных на смекатических плоскостях, и в шеренгах - на нематических. Смекатическим жидким кристаллам свойственно многое из того, о чем пойдет речь ниже, и нечто особенное - долговременная память. Записав, например, изображение на такой кристалл, можно затем долго любоваться “произведением”. Однако эта особенность смекатических кристаллов для воспроизводящих элементов индикационных устройств, телевизоров и дисплеев не слишком удобна. Тем не менее, они находят применение в промышленности, к примеру, в индикаторах давления.

Упорядоченность нематических сред ниже, чем у смекатических. Молекулам дозволено смещаться относительно длинных осей, поэтому упорядоченность становится “односторонней”, а реакция на внешнее воздействие относительно быстрой, память - короткой. Смекатические плоскости отсутствуют, а вот нематические сохраняются.

Термин “холестерические жидкие кристаллы” не случаен, поскольку наиболее характерным и на практике самым используемым кристаллом этого класса является холестерин. Молекулы холестерина и аналогов размещаются в нематических плоскостях. Особенность молекул холестерического типа в том, что при достаточно сильном боковом притяжении их вершины отталкиваются. Холестерин - доступный и достаточно дешевый материал, сырьем для которого богата любая скотобойня. Очень сложные жидкокристаллические структуры образуют растворы мыла в воде. Здесь можно получить слоистые, дисковые и даже шарообразные структуры. Словом, выбор материала широк.

В достаточно больших объемах кристаллической жидкости образуются домены, физические свойства которых подобны кристаллам. Однако в целом она проявляет свойства, подобные обычным жидкостям. Доменная структура жидких кристаллов образуется по тем же причинам и законам, что в сегнетоэлектриках и ферромагнетиках. Ситуация резко меняется в пленках, толщина которых сопоставима с радиусом взаимодействия молекул жидкости и пластин, формирующих слой. Это важно подчеркнуть, поскольку именно взаимодействие жидкого кристалла и формообразующих элементов создает тот легко управляемый прибор, который столь активно встраивается в современную электронную технику.

4.1. Термотропные жидкие кристаллы

В зависимости от характера расположения молекул согласно кл ассификац ии, предложенной ещ е Фриделем, различают три основных типа структур ЖК-соединений: смектический, нематический и холестерический. Указанные типы структур относятся к так называемым термотропным жидким кристаллам, образование которых осуществляется только при термическом воздействии на вещ ество (нагревание или охлаждение). На рис. 3 показаны схемы распол ожения стержне – и дискообразных мол екул в трех перечисл енных структурных модификациях жидких кристаллов.

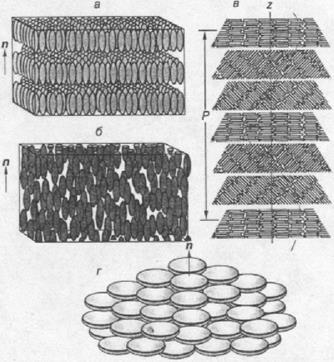

Рис. 3. Основ ные типы расп оложения стержне-образных (а-в ) и дискообразных (г) молекул в жидких кристаллах: а - смектическая фаза, б - нематическая, в - холестерическая, г - дискотическая ( n- дире ктор).

Смектический тип жидких кристаллов (смектики – от греч. слова "смегма" – мыло) ближе всего к истинно кристаллическим телам. Мол екулы располагаются в слоях, и их центры тяжести под вижны в двух измерениях (на смектическо й плоскости). При этом д линные оси молекул в каждом слое могут располагаться как перпендикулярно плоскости слоя (ортогональные смектики), так и под некоторым углом (наклонные смектики). Направление преимущ ественной ориентации осей молекул принято называть директором, который обычно обозначается вектором n (рис. 3, а).

Нематический тип жидких кристаллов (нематики от греч. "нема" — нить) характеризуется наличием только одномерного ориентационного порядка длинных (каламитики) или коротких (дискотики) осей молекул (рис. 3 б и 3 г соответственно). При этом центры тяжести молекул расположены в пространстве хаотично, что свидетельствует об отсутствии трансляционного порядка.

Наиболее сложный тип упорядочения молекул жидких кристаллов холестерический (холестерики), образуемый хиральными (оптически акт ивными) молекулами, содержащими асимметрический атом углерода. Это означает, что такие мо лекулы являются зеркально-несимметричными в отличие о т зе ркально-симметричных молекул нематиков. Впервые холестерическая мезофаза наблюдалась для производных холе стерина, откуда и произошло ее название. Холестерики во многих отнош ениях по добны нематикам, в которых реализуется од номерный ориентационный порядок; они образуются также при добавлении небольших количеств хиральных соединений (1-2 мол. %) к нематикам. Как видно из рис. 3, в, в этом случае дополнительно реализуется спиральная закрученность молекул, и очень часто холестерик называют закрученным нематиком.

Периодическая спиральная структура холестериков определяет их уникальную особенность — способность селективно отражать падающий свет, "рабо тая" в этом случае как дифракционная реш етка. При фиксированном угле отражения условия интерференции выполняются только для лучей одного цвета, и слой (или пленка) холестерика кажется окрашенным в один ц вет. Этот ц вет определяется шагом спирали Р, который при нормальном угле падения света простым образ ом связан с максимумом длины волны отраженного света lmax:

P = lmax / n (1)

где n — показатель преломления холестерика. Этот эффект избирательного отражения пленкой холестерика света с определенной длиной волны получил название селективного отражения. В зависимости от величины шага спирали, который определяется химической природой холестерика, максимум длины волны отраженного света может располагаться в видимой, а также в ИК- и УФ-областях спектра, определяя широкие области использования оптических свойств холестериков .

Любой из трех типов мезофаз рассматривается обычно как непрерывная анизотропная среда, где в небольших по размерам микрообьемах (их часто называют роями или доменами), состоящ их, как правило, из 104-105 молекул, молекулы ориентированы параллельно друг другу .

Теперь рассмотрим макроскопическую структуру жидких кристаллов, которую чаще всего называют текстурой, понимая под этим совокупность структурных деталей образца жидкого кристалла, помешенного между двумя стеклами и исследуемого с помощью оптического поляризационного микроскопа. Каждый тип жидкого кристалла самопроизвольно образует свои характерные текстуры, по которым их часто удается идентифицировать. Как правило, текстуры жидких кристаллов настолько "фотогеничны", что их красивые микрофотографии часто помешают на обл ожках научных журналов и научно-популярных изд аний.

Рис. 4 Типичные текстуры нематических(а), смектических(б) и холестерических (в) жидких кристаллов: а — шлирен, б — веерная, в — конфокальная текстуры.

4.2. Лиотропные жидкие кристаллы

В отличие от термотропных жид ких кристаллов лиотропные жидкие кристаллы образуются при растворении ряда амфифильных соединений в определенных растворителях и имеют, как правило, более сложную структуру, чем термотропные жидкие кристаллы. Амфифильные соединения состоят из молекул, содержащих гидрофильные и гид рофобные группы. Такие соединения широко распространены в природе. Так, например, любая жирная кислота является амфифильной. Ее молекулы состоят из двух частей: полярной "головки" (СООН-группа) и углеводородного "хвоста" [СН3(СН2)n—]. Подобные соединения при растворении в воде, как правило, образуют мицеллярные растворы, в которых полярные головки торчат наружу, находясь в контакте с водой, а углеводородные хвосты, контактируя друг с другом, смотрят вовнутрь. Таки е миц еллы (рис. 4, а) и являются теми структурными элементами, из которых строятся лиотропные жидкие кристаллы, формируя, например, цилиндрическую или ламеллярную формы (рис. 4, б, в).

В отличие от термотропных жидких кристаллов, где формирование определенного типа мезофазы определяется лишь температурой, в лиотропных системах тип структ урн ой организации определяется уже двумя параметрами: концентрацией вещества и температурой. Лиотропные жидкие кристаллы наиболее часто образуются биологическими системами, функционирующими в водных средах. Именно в эти х системах в наиболее яркой форме проявляются уникальные особенности жидких кристаллов, сочетающих лабиль ность с высокой склонностью к самоорганизации. Ограничимся лишь одним при мером, относящимся к клеткам и внутриклеточным органеллам, покрытым тонкими высокоупорядоченными оболочками - мембранами. Современные структурные исследования показывают, что мембраны представляют собой типичные лиотропные ламеллярные лабильные ЖК-структуры, составлен ные из двойного слоя фосфолипидов, в котором "растворены" белки, полисахарилы, холестерин и другие жизненно важные компоненты (рис. 4, г). Такое ан из отропное строение мембраны, с одной стороны, по зволяет защ ищ ать ее внутреннюю часть от нежелательных внешних воздействий, а с другой стороны, ее "жидкостной" характер обеспечивает высокие транспортные свойства (прониц аемость, перенос ионов и др.), что придает клетке определяющ ую роль в процессах жизнедеятельности.

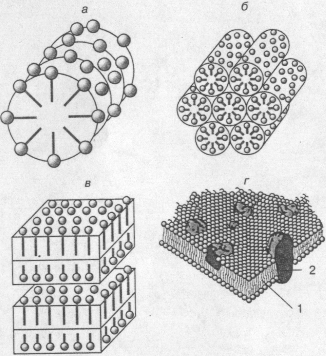

Рис. 4. Некоторые типы лиотропных жидкокристаллических структур, образованные амфифиль ными молекулами в водных растворах: а - цилиндрическ ая мицел ла, б - гексагональная упаковка цилиндрических мицелл, в - ламеллярный смектический жидкий кристалл; г - строение мембраны, состоящей из фосфолипидного двойного слоя ( 1) и молекул белков (2).

4.3 Нематические жидкие кристаллы

Начнем описание устройства жидких кристаллов на примере наиболее простой и хорошо изученной их разновидности, нематических жидких кристаллов, или, как еще принято говорить, нематиков, Итак, кристаллы некоторых органических веществ при нагревании, прежде чем расплавиться и перейти в обычную жидкость, проходят при повышении температуры через стадию жидкокристаллической фазы. Как мы увидим ниже, жидкокристаллических фаз может быть у одного и того же соединения несколько. Но сначала для того, чтобы не осложнять знакомство с жидкокристаллической фазой несущественными здесь подробностями, рассмотрим наиболее простую ситуацию, когда соединение обладает одной жидкокристаллической фазой. В этом случае процесс плавления кристалла идет в две стадии. Сначала при повышении температуры кристалл испытывает «первое плавление», переходя в мутный расплав. Затем при дальнейшем нагреве до вполне определенной температуры происходит «просветление» расплава. «Просветленный расплав» обладает всеми свойствами жидкостей. Мутный расплав, который и представляет собой жидко' кристаллическую фазу, по своим свойствам существенно отличается от жидкостей, хотя обладает наиболее характерным свойством жидкости — текучестью. Наиболее резкое отличие жидкокристаллической фазы от жидкости проявляется в оптических свойствах. Жидкий кристалл, обладая текучестью жидкости, проявляет оптические свойства всем нам знакомых обычных кристаллов.

При понижении температуры все превращения происходят в обратном порядке и точно при тех же температурах, т. е. последовательность фаз такова: прозрачный расплав-смутный расплав-^кристалл или в принятых сокращениях ИЖ-^НЖК-^ТК. " Если все описанные превращения наблюдаются, например, для соединения п—метонсйбензилиден—п'—бу-тиланилин или, как принято сокращенно называть это соединение, МББА, то наблюдаемая жидкокристаллическая фаза называется нематической или просто немати-KOMj Смена же фазовых состояний характеризуется следующими температурами. Температура первого плавления Гя,=21°С. Ниже ТдМББА находится в обычном кристаллическом состоянии. От Т^ до температуры просветления 7^==41°С МББА обладает нематической жидкокристаллической фазой, и выше Тм — обычная (изотропная) жидкость. Интервал температур от Гд, до tn для различных веществ может быть от единиц до сотни гра дусов. Типичное же значение этого интервала — порядка нескольких десятков градусов.

Чтобы схематично представить себе устройство нематика, удобно образующие его молекулы представить в виде палочек. Для такой идеализации есть физические основания. Молекулы, образующие жидкие кристаллы, как уже говорилось, представляют собой типичные для многих органических веществ образования со сравнительно большим молекулярным весом, протяженности которых в одном направлении в 2—3 раза больше, чем в поперечном. Можно считать, что направление введенных нами палочек совпадает с длинными осями молекул. При введенной нами идеализации структуру нематика следует представлять как «жидкость одинаково ориентированных палочек». Это означает, что центры тяжести палочек расположены и движутся хаотически, как в жидкости, а ориентация при этом остается у всех палочек одинаковой и неизменной.

Напомним, что в обычной жидкости не только центры тяжести молекул движутся хаотически, но и ориентации выделенных направлений молекул совершенно случайны и не скоррелированны между собой. А в качестве выделенных направлений в молекуле могут выступать различные величины, например, электрический дипольный момент, магнитный момент или, как в рассматриваемом нами случае, анизотропия формы, характеризуемая выделенными направлениями или, как говорят, осями. В связи с описанным полным хаосом в жидкости жидкость (даже состоящая из анизотропных молекул) изотропна, т. е. ее свойства не зависят от направления.

На самом деле, конечно, молекулы нематика подвержены не только случайному поступательному движению, но и ориентация их осей испытывает отклонения от направления, определяющего ориентацию палочек в рассматриваемой нами жидкости. Поэтому направления палочек задают преимущественную, усредненную ориентацию, и реально молекулы совершают хаотические ориентационные колебания вокруг этого направления усредненной ориентации. Амплитуда соответствующих ориен-тационных колебаний молекул зависит от близости жидкого кристалла к точке фазового перехода в обычную жидкость tn, возрастая по мере приближения температуры нематика к температуре фазового перехода. В точке фазового перехода ориентационное упорядочение молекул полностью исчезает и ориентационные движения молекул так же, как и трансляционные, оказываются полностью хаотическими.

В связи с описанной картиной поведения нематика его принято описывать следующим образом. Для характеристики ориентационного порядка вводится вектор единичной длины с, называемый директором, направление которого совпадает с направлением введенных выше палочек. Таким образом, директор задает выделенное, преимущественное, направление ориентации молекул в холестерине. Кроме того, вводится еще ОДНА величина, параметр порядка, который характеризует, насколько велика степень ориентационного упорядочения молекул или, что то же самое, насколько мала разупорядоченность ориентаций молекул. Параметр порядка определяется следующим образом:

S=^«cos»e>-73 (1)

где в—угол между направлениями директора и мгновенным направлением длинной оси молекул, a <cos*e> - обозначает среднее по времени значении cos'@.

Из формулы (1) ясно, что параметр 5 может принимать значения от 0 до 1. Значение -S==1 соответствует полному ориентационному порядку. Причем .S==1 достигается, как нетрудно понять, если значение В не изменяется во времени и равно 0, т. е. если направление длинных осей молекул строго совпадает с направлением директора. <S==0 означает полный ориентационный беспорядок. В этом случае угол 9 с равной вероятностью принимает значения от 0 до л, a -<cos^9>=='/3. Значение S==0, таким образом, соответствует уже нематику, перешедшему в изотропную жидкость.

В нематической же фазе значение параметра порядка S^>0, минимально непосредственно при температуре перехода Т 14 из изотропной жидкости в нематическую фазу и возрастает по мере понижения температуры ниже tn' В целом же при изменении температуры происходит смена следующих фазовых состояний. При температуре ниже точки перехода нематика в обыкновенный кристалл или, как ее называют, температуре плавления Тщ — кристаллическое состояние. В интервале температур от Т м, до tn—нематический жидкий кристалл. Выше tin— обычная жидкость.

Пока что речь шла об однодоменном состоянии нема-тического образца, в котором ориентация директора одинакова во всех его точках. В таком однодоменном образце нематика наиболее ярко проявляются его свойства, типичные для твердых кристаллов, в частности, двупреломление света. Последнее означает, что показатели преломления для света, плоскость поляризации которого перпендикулярна директору и плоскость поляризации которого содержит директор, указываются различными. Однако для того чтобы полунить однодоменный образец нематика, как, впрочем, и любых других разновидностей жидких кристаллов, необ ходимо принятие специальных мер, о которых будет рассказано ниже.

Если же не приняты специальные предосторожности, то жидкокристаллический образец представляет собой совокупность хаотическим образом ориентированных малых однодоменных областей. Именно с такими образцами, как правило, имели дело первые исследователи жидких кристаллов, и мутный расплав, возникавший после первого плавления МББА, о котором говорилось выше, и был образцом такого вида. На границах раздела различным образом ориентированных однодоменных областей в таких образцах происходит, как говорят, нарушение оптической однородности или, что то же самое, скачок значения показателя преломления. Это непосредственно следует из сказанного выше о двупреломлении однодоменного нематического образца и просто соответствует тому, что для света, пересекающего границу раздела двух областей с различной ориентацией директора, показатели преломления этих областей различны, т. е. показатель преломления испытывает скачок. А как хорошо известно, на границе раздела двух областей с различными показателями преломления свет испытывает отражение. С таким отражением каждый знаком на примере оконных стекол. Так же, как и в случае с оконным стеклом, на одной границе раздела (одном скачке оптической однородности) отражение света в нематике может быть невелико, но если таких границ много (в образце много неупорядоченных однодоменных областей), такие нерегулярные нарушения оптической однородности приводят к сильному рассеянию света. Вот почему нематики, если не принять специальных мер, сильно рассеивают свет. После первого плавления при температуре Тд, возникает мутный расплав.

Пока что речь шла о том, как выглядит нематик в неполяризованном свете. Очень интересную и своеобразную картину представляет нематик, если его рассматривать в поляризованном свете и анализировать поляризацию прошедшего через него света. Поляризатор Pi линейно поляризует свет от источника света, а поляризатор Pi пропускает только определенным образом линейно поляризованный свет, прошедший через нематический образец А. Картина, которую увидит наблюдатель в свете, прошедшем через поляризатор, представляет собой причудливую совокупность пересекающихся линий. Эти линии или, как их называют, нити и представляют собой изображение границ раздела между однодоменными областями.

Нема — это по гречески нить. Отсюда и название — нематический жидкий кристалл или нематик. Здесь же надо сказать, что реально наблюдения описанной картины нематика в связи с малостью размеров областей с одинаковой ориентацией директора осуществляются с помощью поляризационного микроскопа.

5. Анизотропия физических свойств

Анизотропия физических свойств — основная особенность жидких кристаллов. Поскольку основным структ урным признаком жидких кристаллов является наличие ориентационного порядка, обусловленного анизотропной формой молекул, то естественно, что все их свойства, так или иначе, определяются степенью ориентационного упорядочения. Количественно степень упорядоченности жидкого кристалла определяется параметром порядка S, введенным В.И. Цветковым в 40-х годах:

S = 0,5 á( 3cos2q – 1)ñ (2)

где q - угол между осью индивидуал ьной молекулы жидкого кристалла и преимущественным направлением всего ансамбля, определяемым директором n (угловые скобки означают усреднение по всем ориентац иям молекул). Легко понять, что в полностью разупорядоченной изотропно-жидкой фазе S = 0, а в полностью тве рдом кристалле S = 1. Параметр порядка жидкого кристалла лежит в пределах от 0 до 1. Именно существование ориентационного порядка обусловливает анизотропию всех физических свойств жидких кристаллов. Так, анизотропная форма молекул каламитиков определяет появление двойного лучепреломления ( Dn) и диэлектрической анизотропии ( De), величины которых могут быть выражены следующим образом:

Dn|| = n|| – n^ и De|| = e|| – e^ (3)

где n ||, n^ и e||, e^ — показатели преломления и диэлектрические постоянные соответственно, измеренные при параллельной и перпендикулярной ориентации длинных осей молекул относительно директора. Значения Dn для ЖК-соединений обычно ве сьма велики и меняются в ш ироких пределах в зависимости от их химического строения, достигая иногда величины порядка 0,3-0,4. Величина и знак De зависят от соотношения между анизотропией поляризуемости молекулы, величиной постоянного дипольного момента m, а также от угла межд у направлением дипольного момента и длинной молекулярной осью. Примеры двух ЖК-соединений, характериз ующихся положительной и от рицательной величиной D e, приведены ниже:

Нагревание жидкого кристалла, понижая его ориентационный порядок, сопровождается монотонным снижением значений Dn и D e, так что в точке исчезновения ЖК-фазы при Тпр анизотропия свойств полностью исчезает.

В то же время именно анизотропия всех физических характеристик жидкого кристалла в сочетании с низкой вязкостью этих соединений и позволяет с высокой легкостью и эффект ивностью осу ществлять ориентацию (и переориентацию) их мо лекул под действием небольших "возмущ ающих" факторов (электрические и магнитные поля, механическое напряжение), существенно изменяя их структуру и свойства. Именно поэтому жидкие кристал лы оказались незаменимыми электрооптически – активными средами, на основе которых и было создано новое поколение так называемых ЖК-индикаторов.

6. Применение

Расположение молекул в жидких кристаллах изменяется под действием таких факторов, как температура, давление, электрические и магнитные поля; изменения же расположения молекул приводят к изменению оптических свойств, таких, как цвет, прозрачность и способность к вращению плоскости поляризации проходящего света. (У холестерически-нематических жидких кристаллов эта способность очень велика.) На всем этом основаны многочисленные применения жидких кристаллов. Например, зависимость цвета от температуры используется для медицинской диагностики. Нанося на тело пациента некоторые жидкокристаллические материалы, врач может легко выявлять затронутые болезнью ткани по изменению цвета в тех местах, где эти ткани выделяют повышенные количества тепла. Температурная зависимость цвета позволяет также контролировать качество изделий без их разрушения. Если металлическое изделие нагревать, то его внутренний дефект изменит распределение температуры на поверхности. Эти дефекты выявляются по изменению цвета нанесенного на поверхность жидкокристаллического материала.

Тонкие пленки жидких кристаллов, заключенные между стеклами или листками пластмассы, нашли широкое применение в качестве индикаторных устройств (прикладывая низковольтные электрические поля к разным частям соответствующим образом выбранной пленки, можно получать видимые глазом фигуры, образованные, например, прозрачными и непрозрачными участками). Жидкие кристаллы широко применяются в производстве наручных часов и небольших калькуляторов. Создаются плоские телевизоры с тонким жидкокристаллическим экраном. Сравнительно недавно было получено углеродное и полимерное волокно на основе жидкокристаллических матриц.

Список литературы

1. Чандрасекар С. Жидкие кристаллы - М.: Мир, 1980 – 344 с.

2. Пикин С.А., Блинов Л.М. Жидкие кристаллы. - М.: Наука, 1982. – 280 с.

3. Чистяков И.Г. Жидкие кристаллы. – М.: Наука, 1966. – 272 с.

4. www.itc.ua

5. www.russian-globe.com

6. www.3dnews.ru

7. http://mp.ustu.ru

8. www.cultinfo.ru

9. http://dk.compulenta.ru

10. www.radioland.net.ua
