Курсовая работа: Проектирование механической системы промышленного робота манипулятора
Факультет экономики и управления в машиностроении.
Кафедра инженерных наук и технологий.
Курсовая работа.
Тема: Проектирование механической системы промышленного робота манипулятора
Санкт - Петербург
2007 год.
Содержание
Введение
1) Часть №1: Проектный расчет вала редуктора
2) Часть №2: Конструирование вала
3) Часть №3: Приложения
Приложение №1
Приложение №2
Приложение №3
Приложение №4
Список литературы
Введение
Редуктором называют механизм, состоящий из зубчатых или червячных передач, выполненный в виде отдельного агрегата, и служащий для передачи вращения от вала двигателя к валу рабочей машины. Кинематическая схема привода может включать, помимо редуктора, открытые зубчатые передачи, цепные или ременные передачи.
Назначение редуктора - понижение угловой скорости и соответствен но повышение вращающего момента ведомого вала по сравнению с ведущим. Механизмы для повышения угловой скорости, выполненные в виде отдельных агрегатов, называют ускорителями или мультипликаторами. Редуктор проектируют либо для привода определенной машины, либо по заданной нагрузке и передаточному числу без указания конкретного назначения.
Редукторы классифицируют по следующим признакам: типу передачи, (зубчатые, червячные или зубчато-червячные), числу ступеней (одноступенчатые, двухступенчатые), типу зубчатых колес (цилиндрические, конические, коническо-цилиндрические), относительному расположению валов редуктора в пространстве (горизонтальные, вертикальные), особенностями кинематической схемы (развернутая, соосная, с раздвоенной ступенью).
Возможности получения больших передаточных чисел при малых габаритах обеспечивают планетарные и волновые редукторы.
Сборку редуктора производят в соответствии со сборочным чертежом редуктора, начиная с узлов валов: на ведущий вал насаживают шпонку и напрессовывают зубчатое колесо до упора в бурт вала; затем надевают удерживающие кольца и устанавливают шарикоподшипники, предварительно нагретые в масле.
Собранные валы укладывают в основание корпуса редуктора и надевают крышку корпуса, покрывая предварительно поверхности стыка крышки и корпуса спиртовым лаком. Для центровки устанавливают крышку на корпус с помощью двух конических штифтоф; затягивают болты, крепящие крышку корпуса.
Таким образом мы видим, что одной из важнейших составляющих редуктора является вал. В этой курсовой работе нам как раз предстоит спроектировать и сконструировать вал редуктора.
Предварительная конструктивная проработка вала и подшипниковых узлов выполняется на стадии эскизного проекта редуктора. Окончательное конструктивное исполнение этих узлов определяется по результатам расчета вала и подшипников по критериям их работоспособности. При известных нагрузках на вал эти расчеты можно произвести, составив расчетную схему вала.
Рассчитаем необходимый нам вал в соответствии с требованиями, изложенными в задании к курсовой работе.
Часть №1: Проектный расчет вала редуктора
Ft = 2200 H Ft – окружная сила
Fa = 770 H Fa – осевая сила
Fr = 836 H Fr – радиальное усилие
l = 0,16 м
D = 0,11 м

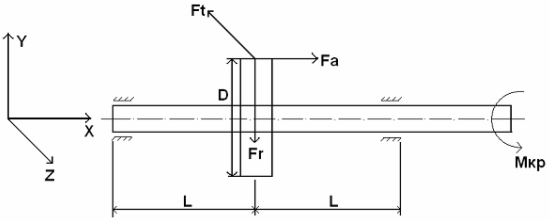

I . Силу Fa и Ft переносим к центру тяжести вала
Момент Ма вызывает изгиб в вертикальной плоскости XOY.
Сила Fa вызывает растяжение, и в расчетах мы ее учитывать не будем.
Момент Mt вызывает кручение вала относительно оси OX.

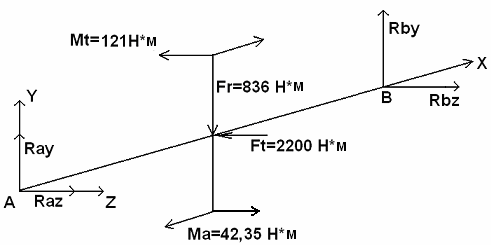

II . Изобразим пространственную схему вала
Схема представляет собой балку, лежащую на двух опорах.
Внешние силы лежат в двух взаимно перпендикулярных плоскостях, поэтому составляющие реакции определим в тех же плоскостях, а затем подсчитаем результирующие реакции.
А) Чертим расчетную схему в вертикальной плоскости XOY и определяем составляющие реакции.
Ray → ∑ M в = 0
– Ray ∙ 2 l + Fr ∙ l – Ma =0
R ву → ∑M а = 0
R в y ∙ 2l – Fr ∙ l – Ma =0
Проверка: ∑ Y = 0
Ray – Fr + R ву = 0
285,66 H – 836 H + 550,34 H = 0 H =>Решение верно!

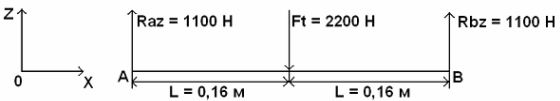

Б) Чертим схему вала в горизонтальной плоскости XOZ и определим составляющие реакции в этой плоскости.
– Raz ∙2l + Ft ∙l = 0
R в z → ∑M а = 0
R в z ∙2l – Ft ∙l = 0
Проверка: ∑ Z = 0
Raz – Ft + R в z = 0
1100 H – 2200 H + 1100 H = 0 H =>Решение верно!
В) Определим суммарную радиальную реакцию в опорах.
III . Строим эпюру изгибающих моментов

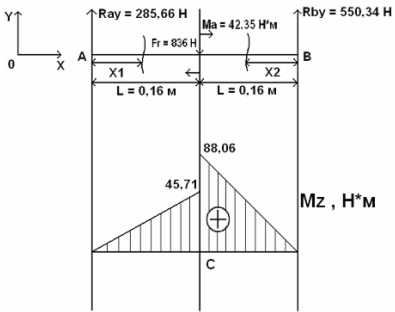

А) В вертикальной плоскости XOY.
1-й участок 0 ≤ X1 ≤ 0,16 м
Mz = Ray ∙ X 1
При X 1 = 0 м Mz 1 = 0 H ∙м
При X 1 = 0,16 м Mz 1 = 45,71 H ∙м
2-й участок 0 ≤ X2 ≤ 0,16 м
Mz = R в y ∙ X 2
При X 2 = 0 м Mz 2 = 0 H ∙м
При X 2 = 0,16 м Mz 2 = 88,06 H ∙м

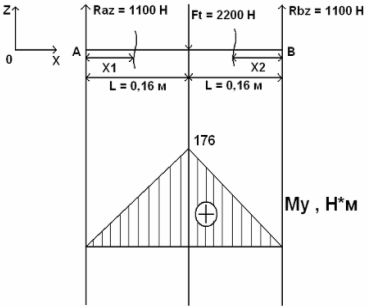

Б) В горизонтальной плоскости XOZ.
1-й участок 0 ≤ X1 ≤ 0,16 м
My = Raz ∙ X 1
При X 1 = 0 м My 1 = 0 H ∙м
При X 1 = 0,16 м My 1 = 176 H ∙м
2-й участок 0 ≤ X2 ≤ 0,16 м
My = R в z ∙ X 2
При X 2 = 0 м My 2 = 0 H ∙м
При X 2 = 0,16 м My 2 = 176 H ∙м
A )
Б)

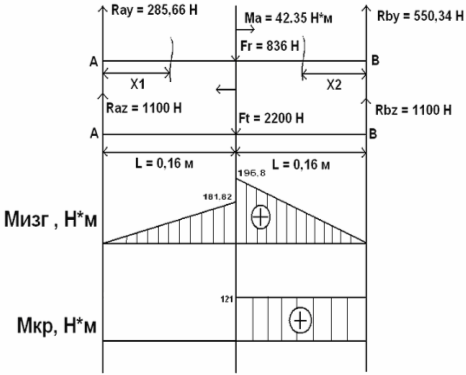

IV . Определение суммарных изгибающих моментов в сечении С
- Слева:
- Справа:
V . Строим эпюру Мкр . Мкр = -121 Н*м
VI. Используя III и IV теории прочности, определяем эквивалентные (приведенные) моменты характерных сечений
VII. Определим опасное сечение и выпишем величину моментов в этом сечении
Опасное сечение в точке С.
Мизг = 196,8 Н ∙м
Мкр = 121 Н ∙м
VIII. Вычисляем диаметр вала d
[σ] = 70 МПа
σmax
=
≤ [σ]
28 мм округляем до 30 мм.
Из таблицы нормальных линейных размеров выбираем d = 30 мм.
Ориентировочное значение диаметра вала редуктора определено из полного проектного расчета вала на статическую прочность с учетом работы вала на изгиб и кручение. d = 30 мм принимаем в качестве выходного диаметра вала.
Часть №2: Конструирование вала
При конструировании вала необходимо выполнять следующие основные требования:
Конструкция вала должна обеспечивать его легкое изготовление.
Необходимо обеспечить простоту сборки и разборки деталей, сидящих на валу. Необходимо помнить, что многие элементы и размеры являются стандартными и по возможности должны быть выбраны из ряда нормальных линейных размеров ГОСТ 6636-69 (Приложение 1).
I. Подбор подшипника для вала
В качестве опор валов используют подшипники – устройства, предназначенные для направления относительного движения вала, а так же для передачи нагрузок на корпус машины.
В современном машиностроении подшипники качения являются основными видами опор валов. Подшипники качения представляют собой наружные и внутренние кольца, с расположенными между ними телами качения (шарики и ролики).
Для предотвращения соприкосновения тел качения их отделяют друг от друга сепаратором.
Самый распространенный в машиностроении подшипник – шариковый радиальный однорядный подшипник ГОСТ 8338 – 78 (Приложение 2).
Диаметр вала под подшипник качения применяется на 5 - 8 мм больше чем d вала .
d вала под подшипник = 30 мм + 5 мм = 35 мм
d вала под подшипник должен заканчиваться на 0 или 5 и должен быть целым числом.
По ГОСТ 8338-78 выбираем подшипник №207:
d = 35 мм
D = 72 мм
B = 17 мм
r = 2 мм
II. Определение d вала под колесо
d вала под колесо = d подшип +3 r = 35 мм + 2 мм ∙3 = 41 мм
r – радиус фаски, применяемый при выборе подшипника.
Полученное значение округляем до ближайшего стандартного нормального значения.
d вала под колесо = 42 мм
D колеса ≥ d вала под колесо
(110 мм ≥ 42 мм + 9 мм) => колесо надевается на вал и изготовляется отдельно.
III. Определение диаметра буртика вала
Буртик – участок вала (утолщение), который служит для ограничений перемещений колеса вдоль оси вала.
d буртика ≥ d вала под колесо + 8мм => d буртика ≥ 50мм.
Полученное значение округляем до ближайшего стандартного нормального значения. => d буртика = 50мм.
IV. Подбор шпонки

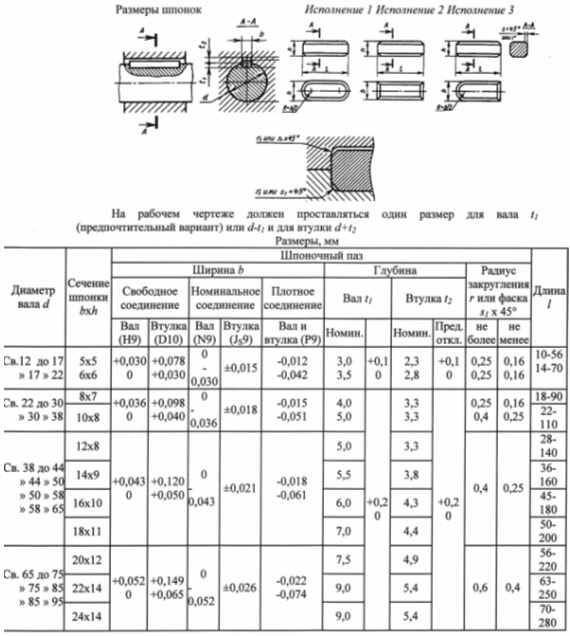

Для передачи крутящего момента от вала до ступицы колеса и фиксации детали на валу используется шпоночное соединение. Основная деталь соединения – шпонка, устанавливается в паз вала и соединяемой детали.
Размеры шпонок стандартизованы. Наиболее часто применяемые шпонки – призматические шпонки ГОСТ 22360-78 (Приложение №3). Размеры стандартной призматической шпонки (в, h, l) выбирают в зависимости от диаметра вала под колесо и длины ступицы под колесо.
l ступицы = (0,8мм…1,5мм) от диаметра вала под колесо
l шпонки = l ступицы – (5мм…10мм)
в = 12мм
h = 8 мм
t 1 = 5мм (паз вала)
l ступицы = 0,8 ∙ d вала под колесо = 0,8 ∙ 42мм = 33,6мм ≈ 34мм
l шпонки = 34мм ∙ (5мм…10мм)= от 24мм до 29мм
Выбираем l шпонки =28мм
l шпонки рабочая = l шпонки – в = 28мм – 12мм = 16мм
При действии на вал крутящего момента на шпонку действует напряжение смятия. После выбора размеров шпонки необходим проверочный расчет шпоночного соединения на прочность по напряжению смятия (сжатие в зоне контакта).
σ смятия ≤ [σ ]
[σ ] = (110 Мпа … 190 МПа )
120,04МПа ≤ 190МПа => Условия прочности на смятие шпонки выполняются.
V . Определение длины концевого участка вала
d = 30мм (из первой части расчета).

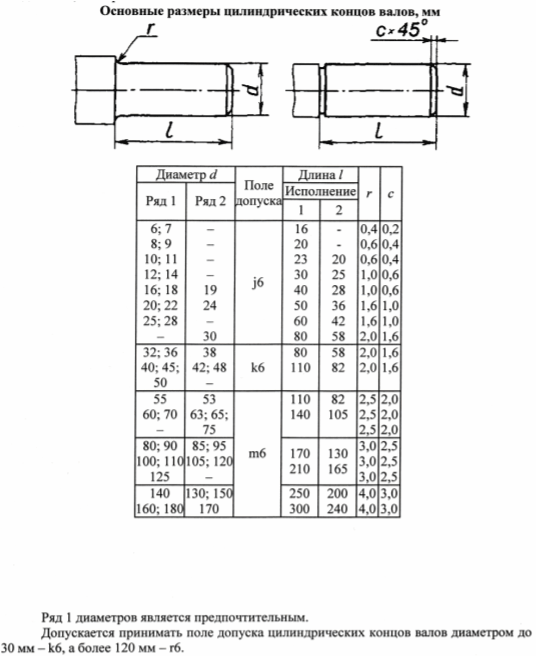

В соответствии с ГОСТ 12080 – 66 выбираем d = 30мм, l = 80 мм.
