Реферат: Деаэрационная колонка

Конструкция и принцип действия.

Деаэратор состоит из деаэраторной колонки и бака –аккумулятора. Рассмотренный в данном реферате деаэратор повышенного давления (6 атм).

Принцип действия: к деаэраторной колонке сверху подводится конденсат, а снизу в эту же колонку подводится пар. Конденсат стекает по дырчатым листам вниз, а пар поднимается снизу вверх. В результате пар пробулькивает через воду, избавляя её от газов (в основном от кислорода). Выделившиеся газы (выпар) удаляются из деаэрационной колонки.

Работа деаэратора зависит от потребности котлоагрегата в питательной воде, которая в свою очередь зависит от потребности потребителей. Деаэратор имеет запас воды в баке-аккумуляторе на несколько минут бесперебойной работы котла.

Для поддержания заданных параметров необходима система регулирования. Она позволяет деаэратору изменять и поддерживать свои параметры в зависимости от работы котла.

АВТОМАТИЗАЦИЯ КОНТРОЛИРУЕМЫХ ПАРАМЕТРОВ.

1. материальный баланс по жидкой фазе

Fконд+ Fпара- Fвыпара- Fп.в.=± k1 ґ(dl/dt ), где

Fконд ,Fпара, Fвыпара, Fп.в., - расход конденсата, пара, выпара, питательной воды, l – уровень воды в баке-аккумуляторе.

Баланс находится в равновесии, когда l=const, поэтому управлять балансом можно изменяя Fконд.

2. Материальный баланс по кислороду:

G паргаз -G выпаргаз +G кондгаз -G пит.в.газ = ±k2ґ(dGгаз /dt)

G паргаз ,G выпаргаз ,G кондгаз ,G пит.в.газ – содержание кислорода в паре, выпаре, конденсате, пит. воде.

Баланс находится в равновесии, когда Gгаз==const.

Управлять балансом можно изменяя G пит.в.газ.

3. Материальный баланс по кинтетической энергии

Qпара+ Qконд- Qп.в.- Qвып. =±k3ґ(dT/dt)

Qпара, Qконд, Qп.в., Qвып.- тепло пара, конденсата, пит. воды, выпара.

Бланс находится в равновесии, когда Т=const. Управлять балансом можно изменяя только Qпара.

4. Материальный баланс по газовой фазе

G водагаз +G парагаз -G выпаргаз =±k4ґ(dP/dt)

G водагаз ,G парагаз ,G выпаргаз- содержание газа в воде, паре и выпаре.

Баланс находится в равновесии, когда Р=const.

Управлять балансом можно изменяя G выпаргаз.

Совокупность всех этих балансов отражает состояние работающего деаэратора. Балансы взаимодействуют друг на друга через конструкцию деаэратора.

Таблица исходных данных.

Наименование параметра

Наименьшее значение параметра

Допусти-мое значение

Аварий-ное значение параметра

Регис-трация

Запись

Сигна-лиза-ция

Защита

1.1.

Уровень воды

1000 мм.вод.ст.

±50

±100

+

+

+

+

+

+

-

-

1.2.

Концентрация кислорода

20%

±5%

±10%

+

+

+

-

1.3.

Температура питательной воды

1580С

±20

±30

+

+

-

-

1.4.

Давление

6 атм

±0,5

±1

+

+

+

+

1.5.

Давление пара

6,5 атм

±0,5

±1

+

+

+

+

1.6.

Температура пара

3000С

±40

±60

+

+

+

-

2.1.

Расход пара

90 т/ч

±10

±30

+

+

+

+

2.2.

Расход конденсата

250 т/ч

±10

±20

+

+

+

-

2.3.

Положение задвижек

0-100%

0-100%

-

+

-

+

+

-

-

3.1.

Расход выпара

10 т/ч

±1

±2

+

-

+

+

4.1.

Ток привода

500А

±50

±100

+

-

+

+

+

-

Таблица исходных данных служит исходным материалом для построения функционально-структурной схемы. Выбираем для систем регулирования следующие пераметры:

l, , Тп.в., Рд

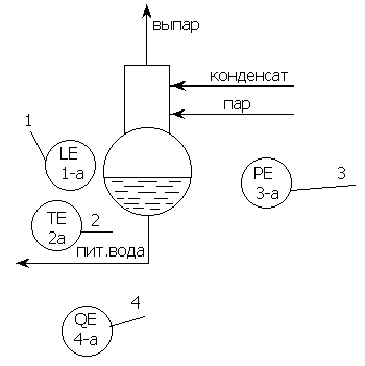

Функционально-структурная схема контроля


1

2

3

4

приборы по месту установки

щит



1

2

3

4

Приборы по месту

регистрация





запись





сигнализация





защита






Выбор параметров регулирования и построение структурных схем.

1. Fконд+ Fпара- Fвыпара- Fп.в.=± k1 ґ(dl/dt ),

l- параметр регулирования



Fконд- регулирующее воздействие.

2. G паргаз -G выпаргаз +G кондгаз -G пит.в.газ = ±k2ґ(dGгаз /dt)

Gгаз- параметр регулирования



G пит.в.газ – регулирующее воздействие


3. Qпара+ Qконд- Qп.в.- Qвып. =±k3ґ(dT/dt)

Тдеаэр. – регулируемый параметр

Qпара – регулирующее воздействие




4. G водагаз +G парагаз -G выпаргаз =±k4ґ(dP/dt)

Р – регулируемый параметр



G выпаргаз – регулирующее воздействие

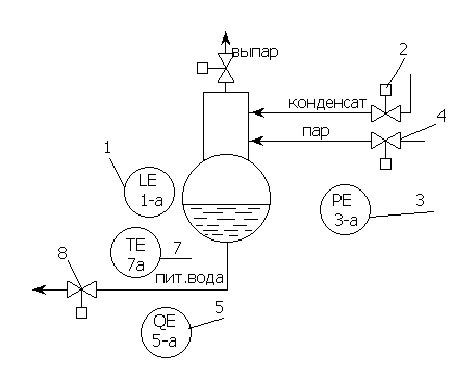

Функционально- структурная схема автоматизации



1

2

3

4

5

6

7

8

приборы по месту

щит



1

4

2

5


8

3


6

7


4

приборы по месту

регистрация













запись













сигнализация













регулирование

















ИРКУТСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ


РЕФЕРАТ ПО

АВТОМАТИЗАЦИИ ТЕПЛОЭНЕРГЕТИЧЕСИКХ ПРОЦЕССОВ.

Тема: Деаэратор повышенного давления


ВЫПОЛНИЛ: СТУДЕНТ ГР. ЭСТу-97-2

Наделяев А.А.

ПРИНЯЛ: ПАРИСИН В.Д.


Иркутск 2000 г.
