Аннотация

В данной работе на основании чертежа детали и годовой программы проводится конструктивно-технологический анализ детали. Производится классификация и кодирование, а также отработка детали на технологичность. Выбирается вид исходной заготовки. Определяется тип производства.

Также мы проводим анализ схем базирования, составляем технологический маршрут и рассчитываем режимы резания и проводим нормирование данной операции.

В конструкторской части мы проектируем приспособление на одну из операций и производим его расчет.

На основании Методических указаний МГАПИ, дипломный проект включает раздел безопасности жизнедеятельности и технико-экономический расчет.

Проект включает графическую часть – 8 листов формата А1 и пояснительную записку с Приложениями и списком использованных источников из 29 наименований.

Введение

Совокупность методов и приемов изготовления машин, выработанных в течение длительного времени и используемых в определенной области производства, составляет технологию этой области. В связи с этим возникли понятия: технология литья, технология обработки давлением, технология сварки, технология механической обработки, технология сборки машин. Все эти области производства относятся к технологии машиностроения, охватывающей все этапы процесса изготовления машиностроительной продукции.

Однако под "технологией машиностроения" принято понимать научную дисциплину, изучающую преимущественно процессы механической обработки деталей и сборки машин и попутно затрагивающую вопросы выбора заготовок и методы их изготовления. Это объясняется тем, что в машиностроении заданные формы деталей с требуемой точностью и качеством их поверхностей достигаются в основном путем механической обработки, так как другие способы обработки не всегда могут обеспечить выполнение этих технических требований. В процессе механической обработки деталей машин возникает наибольшее число проблемных вопросов, связанных с необходимостью выполнения технических требований, поставленных конструкторами перед производством. Процесс механической обработки связан с эксплуатацией сложного оборудования — металлорежущих станков; трудоемкость и себестоимость механической обработки больше, чем на других этапах процесса изготовления машин.

Эти обстоятельства объясняют развитие "технологии машиностроения" как научной дисциплины в первую очередь в направлении изучения вопросов технологии механической обработки и сборки, в наибольшей мере влияющих на производительную деятельность предприятия.

Сложность процесса и физической природы явлений, связанных с механической обработкой, вызвала трудность изучения всего комплекса вопросов в пределах одной технологической дисциплины и обусловила образование нескольких таких дисциплин. Так, явления, происходящие при снятии слоев металла режущим и абразивным инструментом, изучаются в дисциплине "Учение о резании металлов"; изучение конструкций режущих инструментов и материалов для их изготовления относится к дисциплине "Режущие инструменты".

Эти специализированные технологические дисциплины сформировались раньше, чем комплексная дисциплина "Технология машиностроения".

В "Технологии машиностроения" комплексно изучаются вопросы взаимодействия станка, приспособления, режущего инструмента и обрабатываемой детали; пути построения наиболее рациональных, т. е. наиболее производительных и экономичных, технологических процессов обработки деталей машин, включая выбор оборудования и технологической оснастки; методы рационального построения технологических процессов сборки машин.

Таким образом, научная дисциплина "Технология машиностроения" изучает основы и методы производства машин, являющиеся общими для различных отраслей машиностроения.

Вопросы же, характерные для технологии производства специализированных отраслей, изучаются в специальных руководствах, таких, например, как "Технология автотракторостроения", "Технология двигателестроения", "Технология станкостроения" и т. д.

Учение о технологии машиностроения в своем развитии прошло в течение немногих лет путь от простой систематизации производственного опыта механической обработки деталей и сборки машин до создания научно обоснованных положений, разработанных на базе теоретических исследований, научно проведенных экспериментов и обобщения передового опыта машиностроительных заводов.

Технология машиностроения как научная дисциплина создана советскими учеными. Начало формирования этой дисциплины относится к тридцатым годам нашего столетия. Развитие технологии механической обработки и сборки и ее направленность обусловливаются стоящими перед машиностроительной промышленностью задачами совершенствования технологических процессов, изыскания и изучения новых методов производства, дальнейшего развития и внедрения комплексной механизации и автоматизации производственных процессов на базе достижений науки и техники, обеспечивающих наиболее высокую производительность труда при надлежащем качестве и наименьшей себестоимости выпускаемой продукции.

1. Исходные данные

1.1. Базовая информация.

Чертеж детали "картер".

Годовой объем выпуска детали N_r - 7200 шт.

Режим работы цеха - в две смены.

Планируемый интервал времени выпуска по неизменным чертежам - 2 года.

1.2. Руководящая информация.

• cтандарты ЕСКД;

• стандарты ЕСТПП;

• стандарты ЕСТД.

1.3. Справочная информация.

При выполнении дипломного проекта была использована следующая справочная информация:

• Информация о действующем техпроцессе и его техническом оснащении;

• принятый на производстве вид исходной заготовки;

• каталоги оборудования, оснастки;

• нормативные данные по выбору заготовки, припусков, режимов резания и т. д.

2. Обзор литературных источников

Помимо рекомендованной литературы были проанализированы дополнительные литературные источники.

Дополнительно изучены для отработки детали на технологичность - Орлов Е.Н., Ершов А.А., Никифоров А.В. и др. Технология машиностроения. Методические указания. - М.: МИП, 1988. - 32 с. с ил.; для определения типа производства и выбора технологических баз - Маталин А.А. Технология машиностроения. - М.: Машиностроение, 1985 - 496 с. с ил.; для расчета припусков и режимов резания – Справочник технолога-машиностроителя. В 2-х томах. Под ред. Косиловой А.Г. и Мещерякова Р.К. - М.: Машиностроение, 1985.; для проектирования и расчета приспособления - Станочные приспособления. Справочник в 2-х т. Т. 1. Под ред. Б.Н. Вардашкина и А.А. Шатилова. - М.: Машиностроение, 984. - 592 с., ил.

Были использованы Методические пособия, разрабатываемые на кафедре МТ1 (авторы Султан-заде Н.М., Власьевнина Л.К., Орлов Е.Н., Албагачиев А.Ю. и другие).

При выполнении раздела БЖД будут изучены соответствующие учебники и справочники (авторы Еремин В.Г., Кукин П.П., Белов С.В.), Методические указания МГАПИ.

Технико-экономические расчеты будут проводиться на базе лекционных материалов и курсовой работы (руководитель Капелюш Г.С.), литературы и Методических указаний МГАПИ.

Оформление записки дипломного проекта и графической части будем производить с использованием следующих источников - Стандарт СТП МГАПИ. Проекты (работы) дипломные и курсовые – М.: МИП. 1988.- 32 с.; Сультан-заде Н.М., Жуков К.П., Зуев В.Ф. Методические указания по оформлению курсовых и дипломных проектов. – М.: МГАПИ. 2001.- 117 с.

3. Технологическая часть

3.1. Характеристика изделия.

Редуктор предназначен для передачи крутящего момента от типового двигателя на энергетическую установку. Вращение передается на цилиндрический редуктор от двигателя, через промежуточный конический редуктор. Редуктор состоит из фрикциона ведущей шестерни, ведомой шестерни, промежуточного и ведущего вала.

Фрикцион редуктора многодисковый, сухого трения, служит для гашения инерционных усилий, возникающих при резком изменении нагрузки энергетической установки.

На шлицах ведущего вала установлена зубчатая муфта через которую передается вращение от промежуточного конического редуктора на цилиндрический редуктор.

Масляная система редуктора циркуляционного типа, состоящая из насоса, сливного клапана, сапуна, указателя уровня масла, радиатора охлаждения трубопроводов, установленных на промежуточном коническом редукторе.

Привод управления редуктором состоит из рычага, концевого выключателя, профильного кулачка, через вал, вилку, сухарь, муфта включения.

Управление муфтой осуществляется рычагом, который имеет два положения. При переключении рычага в положение «работа» муфта входит в зацепление с зубчатым валиком промежуточного конического редуктора. При переключении рычага в другое положение муфта выходит из зацепления с валом промежуточного редуктора и передача вращения на цилиндрический редуктор, а следовательно и на энергетическую установку прекращается. Блокировочное устройство (концевой выключатель) исключает одновременную работу энергетической установки и коробки передач.

Обороты выходного вала – n = 8000 об./мин.;

масса изделия – m = 28,5 кг;

мощность э.у. – N = 70 кВт

3.2. Конструктивно-технологическая характеристика детали «Картер»

Картера и другие корпусные детали заключают в себе или поддерживают детали машин. Картера в значительной степени определяют работоспособность и надежность машин по критериям виброустойчивости, точности работы под нагрузкой и долговечности. Основными критериями работоспособности картеров служит жесткость. Повышенные упругие перемещения в корпусник деталях приводят к неправильной работе механизма, способствует возникновению различных колебавши. Картер редуктора изображен на листе 1 графической части дипломного проекта.

Материал для картера выбирается с учетом выше указанных критериев работоспособности и технологических требований.

Основным критерием для картеров является соосность.

Перпендикулярность относительно оси.

В картеры заправляют смазку для обеспечения обильной смазки деталей редукторов.

Диаметры основных отверстий для картера являются:

• посадочные отверстия под подшипники;

• посадочные отверстия под ось;

• посадочные отверстия под уплотнения.

Основные допуска назначаются на:

• межцентровые расстояния

• A₁ – 116.101^±0.090

• A₂ – 84.02^±0.09

• посадочные отверстая подшипников, осей и уплотнителей:



67H7^±0.030





125H7^(+0.040)

160H7^(+0.040)

Линейные размеры:

140 II ^(-0,26)

90 II ^(-0,23).

Материал изготовления картера – АК9₄.

Относится к первой группе (по физико-механическим свойствам), то есть с высоким содержанием кремния).

Сплав характеризуется хорошими литейными свойствами

- хорошей текучестью

- хорошей герметичностью

- малой способностью к горячим трещинам.

Шероховатость основных поверхностей «картера» - R_a=1,6…3,2 мкм, остальных – R_a=6,3…12,5мкм

По условиям работы картер должен быть герметичным, коррозийно стойким, по возможности легким, достаточно прочным по отношению к динамическим и вибрационным нагрузкам.

С учетом выше указанных критериев работоспособности и технологических требований выбираем в качестве материала для изготовления картера сплав АК9₄ ГОСТ 1583-89.

Химический состав сплава марки АК9₄ ГОСТ 1583-89

Mg = 0,17…0,3%

Si = 6,0…10,5%

Mn = 0,25…0,5%

Fe = 0,8%

Zn = 0,3%

Pb = 0,01%

Ti = 0,15%

Таблица 3.3.1

Физические свойства сплава марки АК9₄ ГОСТ 1583-89

Предел прочности при растяжении в, МПа	Предел прочности на изгиб и, МПа	Плотность , г/см2	Относительное удлинение S	Ударная вязкость d
235	588	2.5…2.7	3%	0.4

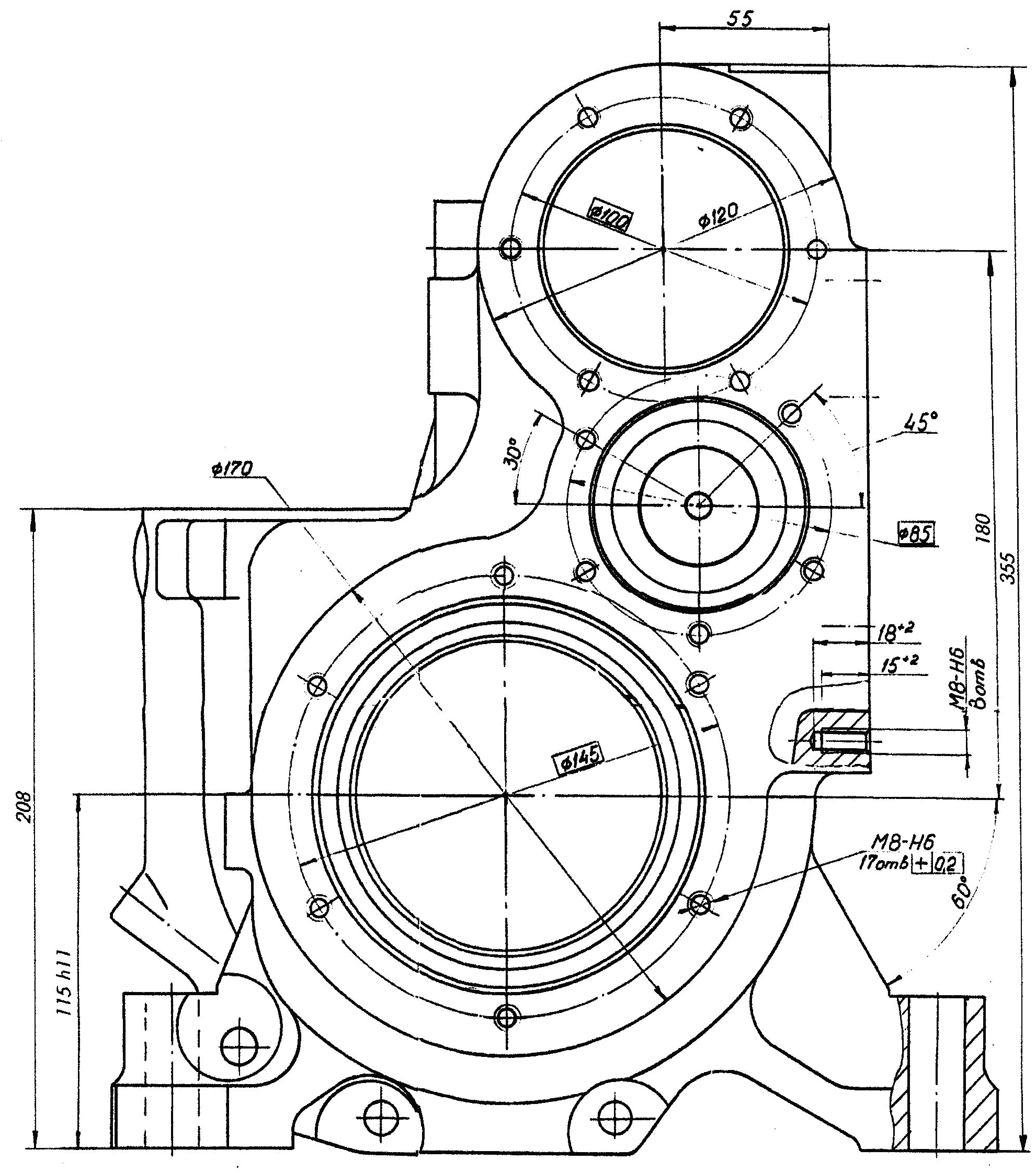

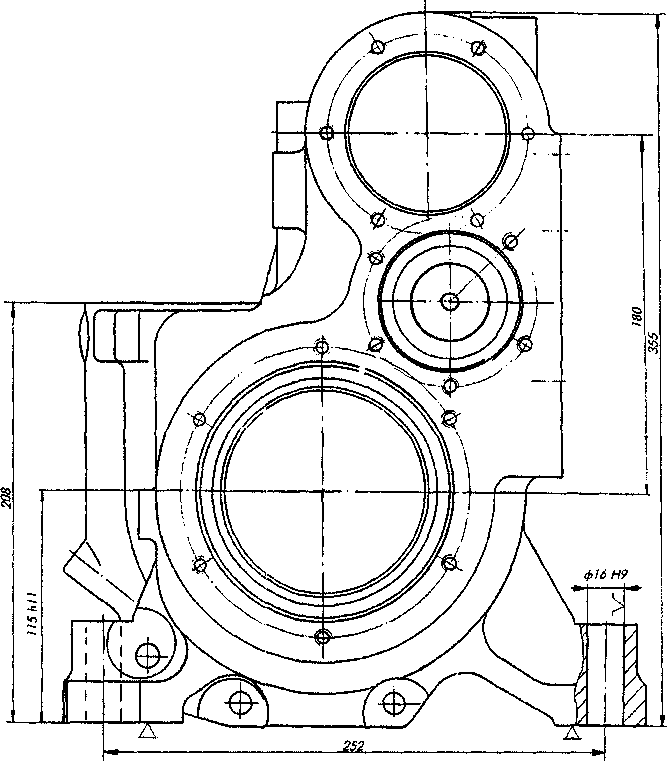

На эскизе (рис. 3.3.1 ) представлена деталь "картер" с годовым объемом выпуска N_г = 7200 шт. и массой детали - 6 кг.

Эскиз детали «картер»

рис. 3.3.1

3.3. Классификация и кодирование.

Единая система технологической подготовки производства (ЕСТПП) устанавливает единые для всех отраслей машиностроения и приборостроения порядок и организацию ведения технологической подготовки производства. Наряду с применением типовых технологических процессов, стандартной технологической оснастки и оборудования, унифицированных средств механизации и автоматизации производственных процессов. ЕСТПП предусматривает решение большого комплекса инженерно-технических и технико-экономических задач, решаемых средствами вычислительной техники, в том числе:

- анализ состава изделия;

- технологический анализ производства;

- планирование и управление ТПП;

- проектирование технологических процессов;

- технологическое планирование площадей и оборудования;

- разработку технологических нормативов.

Осуществление этих задач, а следовательно, нормальное функционирование ЕСТПП невозможно без рационально построенной системы информационного обеспечения, позволяющей организовать связь и взаимосвязь всех элементов системы.

В настоящее время разработаны конструкторский и технологический классификаторы, которые являются носителями информационного обеспечения ЭВМ. На базе этих классификаторов осуществляется анализ конструкции детали и ее технологических признаков. На основе анализа осуществляется кодирование конструкторско-технологических признаков. Кодирование необходимо для создания на предприятии информационно-поисковой системы (ИПС) на базе ЭВМ. Информационно-поисковая система позволяет из многотысячной номенклатуры деталей предприятия выбрать детали с необходимыми конструкторско-технологическими признаками.

Подбор деталей с одинаковыми конструкторско-технологическими признаками позволяет применить групповые технологические процессы в условиях серийного и единичного производства

Для группирования деталей по их конструкторско-технологическому подобию используется конструкторско-технологический код детали, который имеет следующую структуру

ХХХХХX.XXX

ХХХХХХ.ХХХХХХХХ

Обозначение детали по конструкторскому документу

Технологический код детали

рис.3.3.2

Таким образом, создание полного конструкторско-технологического кода детали состоит из двух этапов:

1-й этап – классификация и кодирование конструкторских признаков детали;

2-й этап классификация и кодирование технологических признаков детали.

В качестве исходный данных для обоих этапов используются рабочие чертежи деталей, выполненные в соответствиями с требованиями ЕСКД.

таблица 3.3.2

Формирование кода конструктивных признаков детали «Картер»

№ п/п	Ступень классификации	Код	Конструктивные признаки лежащие в основе классификации	Источник информации
1	Класс	50	Детали общемашиностроительного применения – не тела вращения	[21]
2	Подкласс	1	Корпусы механизмов, приводных устройств, гидро- и пневмосистем, коробчатые детали, имеющие одно или несколько отверстий	[21]
3	Группа	4	Корпусы неразъёмные с установочной поверхностью, с комбинированной наружной поверхностью (призматической и криволинейной)	[21]
4	Подгруппа	5	Корпусы с плоской установочной поверхностью, с фиксирующими элементами, некруглыми, с параллельными установочной поверхности базовыми отверстиями	[21]
5	Вид	8	Несколькими параллельными, глухими и сквозными	[21]

Конструкторский код детали «Картер»

МГАПИ

501458.001

таблица 3.3.1

Формирование постоянной части технологического кода детали

№ п/п	Признаки технологической классификации	Код	Источник информации
1	Вид исходной заготовки: отливка	14	Технологический классификатор; табл. 6, стр. 3
2	Квалитет точности наружной поверхности: h11; внутренней поверхности: H6	2 3	Технологический классификатор; табл. 7, стр. 4
3	Шероховатость наружной поверхности: Ra=1,6мкм	3	Технологический классификатор; табл. 8, стр. 4
4	Характеристика элементов зубчатого зацепления: без элементов зубчатого зацепления	0	Технологический классификатор; табл. 9, стр. 4
5	Характеристика термообработки: без термообработки	0	Технологический классификатор; табл. 10, стр. 5
6	Весовая характеристика детали: масса детали 6 кг	B	Технологический классификатор; табл. 11, стр. 5

Технологический код детали «картер»:

786404.1423300B

Полный конструкторско-технологический код детали «картер»:

МГАПИ 501458.001.786404.1423300B

3.4. Анализ технологичности конструкции

Рациональные конструкции машин, обеспечивающие необходимые эксплуатационные требования не могут быть созданы без учета трудоемкости и материалоемкости их изготовления.

Соответствие конструкции машин требованиям трудоемкости и материалоемкости определяют технологичность конструкции.

При объективной оценке технологичности конструкции машин, их деталей и узлов, учитывают ряд положительных факторов, определяющих технологичность конструкции.

При объективной оценке технологичности конструкции машин, их деталей и узлов, учитывают ряд положительных факторов, определяющих технологичность конструкции. К ним относится:

1. оптимальная форма детали, обеспечивающая изготовление заготовки с наименьшим припуском и наименьшим количеством обрабатываемых поверхностей;

2. наименьший вес машины

3. наименьшее количество материала, применяемого в конструкции машин

4. взаимозаменяемость деталей и узлов с оптимальным значением полей допуска

5. нормализация (стандартизация) и унификация деталей, узлов и их отдельных конструкторских элементов.

Корпус представляет собой полую коробку с взаимно-параллельными и перпендикулярными плоскостями, что позволяет применить типовой технологический процесс изготовления, так как обрабатываемые плоскости расположены параллельно, то возможно использовать многоинструментальный обрабатывающий центр с высокопроизводительными режимами резания и необходимой точностью.

Жесткость конструкции корпуса, толщина стенок позволяют обеспечить надежное базирование и закрепление при обработке и контроле,

Конструкция детали не имеет резких перепадов внутренних и наружных диаметров, неперпендикулярность осей отверстий относительно установочных поверхностей не более 0,02 мм, смещение осей отверстий от номинального расположения не более 0,02 мм.

Основные требования по технологичности конструкции деталей машиностроения излагается в литературе [5, 6].

Конструкции детали должны состоять из стандартных и унифицированных конструктивных элементов (КЭД) или быть стандартной в целом.

Детали должны изготавливаться из стандартных или унифицированных заготовок.

Размеры детали должны иметь оптимальную точность. Шероховатость поверхностей должна быть оптимальной.

Физико-химические и механические свойства материала детали, её жесткость, форма, размеры должны соответствовать требованиям технологии изготовления (включая процессы отделочно-упрочняющей обработки, нанесения антикоррозийных покрытий и т.п.), а также хранения и транспортировки.

Базовая поверхность детали должна иметь оптимальные показатели точность и шероховатости поверхности, которые обеспечивают требуемую точность установки, обработки и контроля.

Заготовки для изготовления деталей должны быть получены рациональным способом с учетом материала, заданного объема выпуска и типа производства.

Метод изготовления деталей должен обеспечивать возможность одновременного изготовления нескольких деталей.

Сопряжение поверхностей деталей различных квалитетов точности и шероховатости поверхности должны соответствовать применяемым методам и средствам обработки.

Конструкция детали должны обеспечивать возможность применения типовых и стандартных технологических процессов ее изготовления.

Отработку технологичности детали «картер» на технологичность проведем в соответствии с Методическими указаниями МГАПИ [4].

Таблица 3.4.1

Анализ технологичности конструкции детали "картер" геометрической форме и конфигурации поверхностей

№ п/п	Требования технологичности	Характеристика технологичности
1	Деталь должна изготавливаться из стандартных или унифицированных заготовок	Конструкция детали технологична
2	Свойства материала детали должны удовлетво­рять существующую технологию изготовления, хранения, транспортировки	Конструкция детали технологична
3	Конструкция детали должна обеспечить воз­можность применения типовых, групповых или стандартных технологических процессов	Конструкция детали технологична
4	Конструкция детали должна обеспечивать воз­можность одновременной обработки несколь­ких деталей	Конструкция детали технологична
Дополнительные требования технологичности для деталей типа "корпус"
5	Обеспечение одновременной многошпиндель­ной обработки отверстий с учетом их межосе­вого расстояния	Конструкция детали технологична
6	Возможность обработки плоских поверхностей и отверстий на проход инструмента	Конструкция детали технологична
7	Отсутствие глухих отверстий и других поверхностей, обрабатываемых с внутренней стороны корпусной детали	Конструкция детали не технологична
8	Отсутствие плоских поверхностей и осей отверстий, расположенных не под прямым углом	Конструкция детали не технологична
9	Отсутствие отверстий с резьбой малого или очень большого диаметра	Конструкция детали технологична

продолжение таблицы 3.4.1

Дополнительные требования технологичности для деталей, обрабатываемых на станках с ЧПУ
10	Форма конструктивных элементов деталей (КЭД) - фасок, канавок, выточек и т.д. должна обеспечивать удобный подвод инструментов	Конструкция детали технологична
11	Всемерная унификация КЭД для сокращения времени на подготовку УП и снижению коли­чества применяемых инструментов	Конструкция детали технологична
12	Конструкция детали должна быть удобной для позицирования и координирования на станке с ЧПУ	Конструкция детали технологична
13	В связи с возможным применением роботов (манипуляторов) деталь должна иметь поверх­ности, удобные для захвата	Конструкция детали технологична

Вывод: по геометрической форме и конфигурации поверхности деталь "картер" имеет конструкцию, которую в целом можно признать технологичной (удовлетворяется порядка 85% основных требований по технологичности конструкции).

Таблица 3.4.2

Анализ технологичности конструкции детали "картер" по наличию стандартных или унифицированных конструктивных элементов (КЭД)

№ п/п	Наименование КЭД (ГОСТ, ТУ и т.п.)	Общее количе­ство КЭД	Количе­ство стандарт­ных КЭД	Степень стандар-тизации, %	Приме-чания
1	Размеры наружных цилиндрических поверхностей (ГОСТ 6636-69 СТ СЭВ 5 14 -77)	2	0	0%	Нет
2	Размеры внутренних цилиндрических поверхностей (ГОСТ 6636-69 СТ СЭВ 5 14 -77)	18	16	89%	Нет
3	Плоские поверхности (ГОСТ 6636-69 СТ СЭВ 5 14 -77)	14	13	93%	Нет
4	Радиусы закруглений (ГОСТ 10948-74)	19	19	100%	Нет
5	Фаски (ГОСТ 10948-74 СТ СЭВ2814-80)	10	10	100%	Нет
6	Метрические резьбы по СТ СЭВ 181-78, 182-75	3	3	100%	Нет
Итого		66	61	92%

Вывод: по наличию стандартных и унифицированных КЭД (92%) конструкцию детали "картер" можно в целом признать технологичной.

Таблица 3.4.3

Анализ технологичности конструкции детали "картер"

по точностным требованиям (СТ СЭВ 144-75, 145-75)

№ п/п	Наимено­вание КЭД	Общее количество КЭД	Количество КЭД, обрабатываемых по следующим квалитетам точности
			Высокая точность обработки (квалитеты)					Средняя точ­ность обработки (квалитеты)				Свободные размеры (квалитеты)
			6	7	8	9	%	10	11	12	%	13	14	%
1	Наружные цилиндри­ческие по­верхности	2	-	-	-	-	-	-	-	-	-	-	2	100
2	Внутренние цилиндри­ческие по­верхности	18	1	4	1	-	33	-	-	-	-	-	12	67
3	Плоские поверхно­сти	14	-	-	-	-	-	-	-	-	-	-	14	100
4	Радиусы закруглений	19	-	-	-	-	-	-	-	-	-	-	19	100
5	Фаски	10	-	-	-	-	-	-	-	-	-	-	10	100
6	Метриче­ские резьбы	3	3	-	-	-	100	-	-	-	-	-	-	-
Итого		66	4	4	1	-	14	-	-	-	-	-	57	86

Вывод: по точностным требованиям конструкцию детали "картер" можно признать технологичной, т.к. 86% поверхностей детали обрабатываются по средней точности обработки или по свободным размерам

Таблица 3.4.4

Анализ технологичности конструкции детали "картер"
по шероховатости поверхностей (ГОСТ 2789-73)

№ п/п	Наименование КЭД	Общее кол-во КЭД	Количество КЭД, имеющих следующую шероховатость поверхностей Ra (Rz), мкм
			80-40	40-20	2,5-1,25	1,25-0,63	0,63-0,32
1	Наружные цилинд­рические поверхно­сти	2	2 (100%)	-	-	-	-
2	Внутренние цилиндрические поверхности	18	9 (50%)	-	-	7 (39%)	2 (11%)
3	Плоские поверхно­сти	14	-	11 (78%)	3 (22%)	-	-
4	Фаски	10	-	10 (100%)	-	-	-
5	Радиусы и закругления	19	-	19 (100%)	-	-	-
6	Метрические резьбы	3	-	-	-	-	3 (100%)
Итого		66	11 (17%)	40 (61%)	3 (4%)	7 (11%)	5 (7%)

Вывод: по шероховатости поверхностей конструкцию детали "картер" можно в целом признать технологичной - 81% всех поверхностей имеют среднюю шероховатость.

Общий вывод: конструкцию детали "картер" можно в целом признать технологичной, т.к. практически удовлетворяются 86% требований технологичности конструкции.

3.5. Определение типа производства

Производственная программа машиностроительного завода содержит номенклатуру изготовляемых изделий (с указанием их типов и размеров), количество изделий каждого наименования, подлежащих выпуску в течение года, перечень и количество запасных деталей к выпускаемым изделиям.

На основании общей производственной программы завода составляется подетальная производственная программа по цехам, указывающая наименование, количество, черный и чистый вес (массу) деталей, подлежащих изготовлению и обработке в каждом данном цехе (литейном, кузнечном, механическом и др.) и проходящих обработку в нескольких цехах; составляется программа по каждому цеху и одна сводная, указывающая, какие детали и в каком количестве проходят через каждый цех.

В зависимости от размера производственной программы, характера продукции, а также технических и экономических условий осуществления производственного процесса все разнообразные производства условно делятся на три основных вида (или типа); единичное (индивидуальное), серийное и массовое. У каждого из этих видов производственный и технологический процессы имеют свои характерные особенности, и каждому из них свойственна определенная форма организации работы.

Единичным называется такое производство, при котором изделия изготовляются единичными экземплярами, разнообразными по конструкции или размерам, причем повторяемость этих изделий редка или совсем отсутствует.

Единичное производство универсально, т. е. охватывает разнохарактерные типы изделий, поэтому оно должно быть очень гибким, приспособленным к выполнению разнообразных заданий. Для этого завод должен располагать комплектом универсального оборудования, обеспечивающим изготовление изделий сравнительно широкой номенклатуры. Этот комплект оборудования должен быть подобран таким образом, чтобы, с одной стороны, можно было применять различные виды обработки, а с другой — чтобы количественное соотношение отдельных видов оборудования гарантировало определенную пропускную способность завода.

Серийное производство занимает промежуточное положение между единичным и массовым производством.

При серийном производстве изделия изготовляют партиями или сериями, состоящими из одноименных, однотипных по конструкции и одинаковых по размерам изделий, запускаемых в производство одновременно. Основным принципом этого вида производства является изготовление всей партии (серии) целиком как в обработке деталей, так и в сборке.

Понятие «партия» относится к количеству деталей, а понятие «серия» - к количеству машин, запускаемых в производство одновременно. Количество деталей в партии и количество машин в серии могут быть различными.

В серийном производстве в зависимости от количества изделий в серии, их характера и трудоемкости, частоты повторяемости серий в течение года различают производство мелкосерийное, среднесерийное и крупносерийное. Такое подразделение является условным для разных отраслей машиностроения: при одном и том же количестве машин в серии, но различных размеров, сложности и трудоемкости производство может быть отнесено к разным видам.

Массовым называется производство, в котором при достаточно большом количестве одинаковых выпусков изделий изготовление их ведется путем непрерывного выполнения на рабочих местах одних и тех же постоянно повторяющихся операций.

Определим тип производства при изготовлении детали "картер" массой 6 кг. При разработке новых технологических процессов, когда технологический маршрут механической обработки детали не определен, используют коэффициент серийности

, (3.5.1)

где t_в - такт выпуска,

Т_ш.ср. - среднее штучное время выполнения основных операций механической обработки.

Такт выпуска равен:

, (3.5.2)

где Ф_д - фонд времени работы оборудования, 4015 часов;

N_r - годовой объем выпуска деталей, 7200 шт.

Среднее штучное время выполнения основных операций механической обработки:

, (3.5.3)

где Т_шi - штучное время выполнения i-ой операции,

m - число операций.

Время Т_{ш i} определяем по литературе [ ].

Для однотипной детали «корпус» имеем следующие основные операции механической обработки:

1. Продольно-фрезерная – 8,6 мин

2. Вертикально-фрезерная – 12,8 мин

3. Плоскошлифовальная - 10,5 мин

Проверку проводим по литературе [4], где тип производства определяется по массе детали и годовому объему выпуска.

Для данного случая М_д = 6 кг, N_r = 7200 шт., поэтому производство - среднесерийное, что совпадает с расчетом.

3.6. Проектирование заготовки

Для изготовления детали "картер" (рис 3.3.1) используется сплав АК9₄ ГОСТ 1583-89, относящийся к системе алюминий-кремний-магний, так называемым силуминам. Эти сплавы обладают высокими литейными свойствами, достаточными пластичностью и механической прочностью, удовлетворительной коррозийной стойкостью. Габаритные размеры детали 355x292x140 мм. Для технико-экономического анализа выбираем два варианта изготовления отливки: в песчаные формы с использованием ручной формовки, а также с использованием машинной формовки. Литую заготовку отнесем к группе сложности С4.

В настоящее время в литейном производстве используются различные связующие материалы для формовочных и стержневых смесей, которые не в полной мере удовлетворяют требованиям литейного производства.

Традиционно используемые формовочные смеси на основе органических связующих (синтетические смолы, олифа, и др.) обладают хорошими физико-механическими и технологическими свойствами (малый рас ход, высокая скорость набора прочности, низкая остаточная прочность), не токсичны при отверждении и при воздействии высоких температур в процессе заливки металла, а также дорогостоящи и дефицитны.

Формовочные смеси на основе глины из-за высокой осыпаемости не позволяют получать качественную поверхность отливки, а формовочные смеси на основе жидкого стекла характеризуются повышенной остаточной прочностью, что усложняет процесс извлечения отливки из формы. Поэтому разработка экологически безопасных формовочных и стержневых смесей на основе неорганических связующих которые имели бы заданные физико-механические и технологически свойства, является одной из приоритетных задач.

В Государственном НИИВМ на основе щелочных алюмосиликатных связующих разработаны новые экологически безопасные формовочные и стержневые смеси с заданными физико-механическими и технологическими свойствами: сырцовая прочность 0,01-0,02 МПа прочность при сжатии после сушки 0,6-5 МПа, газопроницаемое 120-180 ед., предел прочности при растяжении в сухом состоянии 0,6 1,4 МПа, остаточная прочность 0,004-0,03 МПа, регенерируемость после сухого механического обдира составляет 70-80% [25].

Таким образом, разработанные формовочные смеси на основе щелочного алюмосиликатного связующего по физико-механическим и технологическим свойствам удовлетворяют требованиям, предъявляемым к формовочным смесям на основе глины, жидкого стекла, цемента по некоторым показателям и превосходят их значения (живучесть, газопроницаемость, меньшая остаточная прочность, повышенная регенерируемость).

Кроме того, разработанные формовочные смеси обладают повышенной регенерируемостыо по сравнению с жидкостекольными формовочными смесями и являются экологически чистым по сравнению со смесями на основе органических соединений.

Точность изготовления литой заготовки в соответствии с ГОСТ 26645-85 в целом характеризуется: классом размерной точности; степенью коробления; степенью точности поверхности; классом точности масс.

Из рекомендуемых стандартом технологических процессов литья в песчаные формы, выбираем по литературе [9 ] литье в формы из смеси со средними параметрами: влажностью 2,8…3,5% и плотностью 120…160 Результаты выбора заносим для сравнения в таблицу 3.6.1.

Таблица 3.6.1

Нормы точности заготовок по вариантам

Показатели точности отливок	Ручная формовка		Машинная формовка
	Рекомендовано ГОСТ 26645-85	Принято	Рекомендовано ГОСТ 26645-85	Принято
Класс размерной точности	8…13т	10	8…13т	9
Степень коробления	7…10	8	7…10	8
Степень точности поверхности	11…18	14	11…18	12
Класс точности масс	6…13	9	6…13	7
Допуск смещения отливки	На уровне допуска класса размерной точности для минимального размера	0,026 мм	На уровне допуска класса размерной точности для минимального размера	0,026 мм
Шероховатость поверхности	Ra, мкм, не более 20,0…100,0	50	Ra, мкм, не более 20,0…100,0	20
Ряд припусков	5…8	6	4…7	5

Для литья в песчаную форму с ручной формовкой будем ориентироваться на средние показатели, а для машинной формовки выбираем более жестокие условия для повышения точности.

На основе выбранных условий точности производим по литературе [9] выбор допусков на размер отливки, допусков формы и расположения поверхностей, после чего определяем общие допуски и вид окончательной обработки и, в завершение, определяем общий припуск на сторону. Все данные заносим в таблицу 3.6.2.

Таблица 3.6.2

Виды окончательной обработки для поверхностей детали «картер»

№ п/п	Размер по чертежу, мм	Ручная формовка		Машинная формовка
		Соотношение допусков	Вид окончательной обработки	Соотношение допусков	Вид окончательной обработки
1, 2		0,03/1,4 = 0,021	чистовая	0,03/1,1 = 0,027	чистовая
3		0,03/1,4 = 0,021	чистовая	0,03/1,1 = 0,027	чистовая
4		0,026/1,1 = 0,024	чистовая	0,026/0,9 = 0,029	тонкая
5		0,035/1,4 = 0,025	чистовая	0,035/1,1 = 0,032	чистовая
6	125H7+0,04	0,04/1,6 = 0,025	чистовая	0,04/1,2 = 0,033	чистовая
7	160H7+0,04	0,04/1,6 = 0,025	чистовая	0,04/1,2 = 0,033	чистовая
8	155+0,4	0,4/1,6 = 0,25	черновая	0,4/1,2 = 0,33	черновая
9	140-0,46	0,46/3,2 = 0,14	получистовая	0,46/2,4 = 0,19	черновая
10	90-0,54	0,54/2,8 = 0,19	черновая	0,54/2,2 = 0,25	черновая
11	115-0,25	0,28/3,2 = 0,088	получистовая	0,28/2,4 = 0,12	получистовая
12	122-0,53	0,53/3,2 = 0,17	черновая	0,53/2,4 = 0,22	черновая

Зная припуски на обработку и допуски, рассчитаем размеры отливки для обоих вариантов изготовления, и результаты расчета сведем в таблицу 3.6.3.

Таблица 3.6.3

Назначенные допуски и припуски на обработку детали «картер»

№ п/п	Размер по чертежу, мм	Допуск размера, мм		Допуск формы расположения поверхности, мм		Общий допуск, мм		Общий припуск на сторону, мм
		РФ	МФ	РФ	МФ	РФ	МФ	РФ	МФ
1, 2		2,8	2,2	0,64	0,64	3,6	2,8	2,6	2,2
3		2,8	2,2	0,64	0,64	3,6	2,8	2,6	2,2
4		2,2	1,8	0,64	0,64	2,8	2,4	2,3	2,1
5		2,8	2,2	0,64	0,64	3,6	2,8	2,6	2,2
6	125H7+0,04	3,2	2,4	0,80	0,80	3,6	3,2	2,6	2,2
7	160H7+0,04	3,2	2,4	1,00	1,00	4,0	3,6	2,8	2,5
8	155+0,4	3,2	2,4	0,80	0,80	3,6	3,2	1,7	1,6
9	140-0,46	3,2	2,4	0,80	0,80	3,6	3,2	2,3	1,6
10	90-0,54	2,8	2,2	0,64	0,64	3,6	2,8	1,7	1,5
11	115-0,25	3,2	2,4	0,64	0,64	3,2	2,4	3,4	2,8
12	122-0,53	3,2	2,4	0,64	0,64	3,2	2,4	2,5	2,0

Таблица 3.6.4

Расчет размеров отливки детали "картер" по вариантам

№ п/п	Размер по чертежу, мм	Ручная формовка		Машинная формовка
		Расчет размера отливки, мм	Размер отливки, мм	Расчет размера отливки, мм	Размер отливки, мм
1	2	3	4	5	6
1,2		80-22,6 = 74,8	74,8±1,8	80-22,2 = 75,6	75,6±1,4
3		67-22,6 = 61,8	61,8±1,8	67-22,2 = 62,6	62,6±1,4
4		58-22,3 = 53,4	53,4±1,4	58-22,1 = 53,8	53,8±1,2
5		100-22,6 = 94,8	94,8±1,8	100-22,2 = 95,6	95,6±1,4

продолжение табл. 3.6.4

1	2	3	4	5	6
6	125H7+0,04	125-22,6 = 119,8	119,8±1,8	125-22,2 = 120,6	120,6±1,6
7	160H7+0,04	160-22,8 = 154,4	154,4±2,0	160-22,5 = 155	155±1,8
8	155+0,4	155-21,7 = 151,6	151,6±1,8	155-21,6 = 151,8	151,8±1,6
9	140-0,46	140+22,3 = 144,6	114,6±1,8	140+21,6 = 143,2	143,2±1,6
10	90-0,54	90+21,7 = 93,4	93,4±1,8	90+21,5 = 93	93±1,4
11	115-0,25	115+3,4 = 118,4	118,4±1,6	115+2,8 = 117,8	117,8±1,2
12	122-0,53	122+2,5 = 124,5	124,5±1,6	122+2,0 = 124	124±1,2

Для подсчета общего объема припусков определяем элементарные объемы, которые они занимают на заготовке.

Сначала, пользуясь формулой для вычисления объемов полых цилиндров, рассчитываем объемы для варианта ручной формовки.

V₁+V₂ = 55,62 см³; V₃ = 21,72 см³; V₄ = 19,9 см³; V₅ = 35,62 см³;

V₆ = 51,0 см³; V₇ = 64,28 см³; V₈ = 15,2 см³; V₉ = 63 см³; V₁₀ = 87,48 см³;

V_10’ = 37,34 см³; V₁₁ = 68,9 см³; V₁₂ = 79,94 см³.

Подсчитаем общий объем припуска сложив все полученные величины.

V_пр = V_i, (3.6.1)

V_пр = 55,62+21,72+19,9+35,62+51,0+64,28+15,2+63,0+87,48+37,34+68,9+79,94 = 587,0 см³.

Массу припуска определяют по формуле:

G_пр = p(V_пр+ V_нап), (3.6.2)

где р - плотность сплава, 2,7 г/см³.

V_np - объем припуска, см³.

G_пр = 2,7(587,0+276,48) = 2333 г = 2,333 кг.

Отсюда масса заготовки:

G₃ = G_Д+G_пр, (3.6.3)

G₃ = 6+2,333 = 8,333 кг.

Аналогичным образом рассчитываем объемы и массу заготовки для машинной формовки.

V₁+V₂ = 50,67 см³; V₃ = 17,27 см³; V₄ = 15,90 см³; V₅ = 30,17 см³;

V₆ = 46,58 см³; V₇ = 57,72 см³; V₈ = 10,86 см³; V₉ = 58,09 см³; V₁₀ = 82,5З см³;

V_I0 = 32,41 см³; V₁₁ = 63,8 см³; V₁₂ = 75,2 см³.

Общий объем припуска:

V_пр = V_i

V_пр = 50,57+17,27+15,90+31,17+46,58+59,72+10,86+58,09+82,53+32,41+63,8+75,2 = 263,2 см³.

Масса припуска:

G_пр = p(V_пр+ V_нап), (3.6.4)

G_пр = 2,7(263,2+255,3) = 1407 г = 1,407 кг.

Масса заготовки:

G₃ = G_д + G_пр, (3.6.5)

G₃ = 6+1,287 = 7,287 кг.

Рассчитаем коэффициент весовой точности (К_в.т.).

К_в.т. = G_д/G_з, (3.6.6)

для первого варианта:

К_в.т.1 = 6/8,33 = 0,72

для второго варианта:

К_в.т.2 = 6/7,407 = 0,81

Результаты расчетов заносим в таблицу 3.6.5.

Таблица 3.6.5

Сравнительная характеристика методов получения заготовки

Вариант	Масса детали, кг	Масса заготовки, кг	Масса стружки, кг	Коэффициент весовой точности
Литье в песчаные формы с ручной формовкой	6,0	8,33	2,33	0,72
Литье в песчаные формы с машинной формовкой	6,0	7,40	1,40	0,81

За критерии оценки технико-экономической эффективности способов получения заготовки, принимаем стоимость заготовки и коэффициент весовой точности.

Стоимость заготовки определяем по формуле:

С_з = [(С_б/1000)G_зK_mK_cK_вК_мК_n]-[(G_з-G_д)С_с/1000] ( )

где С_б - базовая себестоимость одной тонны отливки по прейскуранту цен, руб.;

С_с - стоимость одной тонны стружки, руб.;

К_т - коэффициент, зависящий от класса точности;

К_с - коэффициент, зависящий от группы сложности;

К_в - коэффициент, зависящий от массы;

К_m - коэффициент, зависящий от материала;

К_n - коэффициент, зависящий от объема производства.

Значения коэффициентов и стоимости отливок берем из литературы [9] и заносим в таблицу 3.6.6.

Таблица 3.6.6

Показатели коэффициентов по вариантам получения заготовки

Наименование величин	Символ	Вариант
		РФ	МФ
Коэффициент точности	Кт	1,05	1,05
Коэффициент сложности	Кс	1,0	1,0
Коэффициент массы	Кв	0,72	0,81
Коэффициент материала	Км	5,94	5,94
Коэффициент объема производства	Кn	1,0	1,0
Базовая стоимость заготовки, руб/т.	Сб	5944	5944
Стоимость стружки, руб/т.	Сс	1500	1500

Производим расчет:

для ручной формовки

С_з1 = [(5944/1000)8,331,0510,725,941]-[(8,33-6)1500/1000] = 220,34 руб.

для машинной формовки

С_з2 = [(5944/1000)7,4071,0510,815,941]-[(7,407-6)1500/1000] = 211,42 руб.

Расчеты показали, что стоимость заготовки, практически одинакова. Но поскольку во втором варианте отливка гораздо точнее, то, соответственно, меньше затраты на механическую обработку, а также коэффициент весовой точности больше, что снижает отходы стружки. Поэтому делаем вывод, что использование машинной формовки выгоднее.

3.7. Анализ схем базирования

Базой называют поверхность, заменяющую ее совокупность поверхностей, ось, точку детали или сборочной единицы, по отношению к которым ориентируются другие детали изделия или поверхности детали, обрабатываемые или собираемые на данной операции. По характеру своего назначения (при конструировании, изготовлении деталей, измерении и сборке механизмов и машин) базы подразделяются на конструкторские, технологические и измерительные.

Группу конструкторских баз составляют основные и вспомогательные базы, учет которых при конструировании (выборе форм поверхностей, их относительного положения, простановки размеров, разработке норм точности и т. п.) имеет существенное значение. Основная база определяет положение самой детали или сборочной единицы в изделии, а вспомогательная база - положение присоединяемой детали или сборочной единицы относительно данной детали. Как правило, положение детали относительно других деталей определяют комплектом из двух или трех баз.

Технологической базой называют поверхность, определяющую положение детали или сборочной единицы в процессе их изготовления.

Измерительной базой называют поверхность, определяющую относительное положение детали или сборочной единицы и средств измерения.

Наибольшей точности обработки детали можно достигнуть в том случае, когда весь процесс обработки ведется от одной базы с одной установкой, так как ввиду возможных смещений при каждой новой установке вносится ошибка во взаимное расположение осей поверхностей. Так как в большинстве случаев невозможно полностью обработать деталь на одном станке и приходится вести обработку на других станках, то в целях достижения наибольшей точности необходимо все дальнейшие установки детали на данном или другом станке производить по возможности на одной и той же базе.

Принцип постоянства базы состоит в том, что для выполнения всех операций обработки детали используют одну и ту же базу.

Если по характеру обработки это невозможно и необходимо принять за базу другую поверхность, то в качестве новой базы надо выбирать такую обработанную поверхность, которая определяется точными размерами по отношению к поверхностям, наиболее влияющим на работу детали в собранной машине.

Надо всегда помнить, что каждый переход от одной базы к другой увеличивает накопление погрешностей установок (погрешностей положения обрабатываемой детали относительно станка, приспособления, инструмента).

Далее, при выборе баз различного назначения надо стремиться тоже использовать одну и ту же поверхность в качестве различных баз, так как это тоже способствует повышению точности обработки.

В этом отношении целесообразно в качестве измерительной базы использовать технологическую базу, если это возможно; еще более высокой точности обработки можно достигнуть, если сборочная база является одновременно технологической и измерительной. В этом и заключается принцип совмещения баз.

Анализируя техническое задание, эскиз детали под выполняемую операцию, выбираем теоретическую схему базирования и возможные схемы практической реализации.

Для призматических корпусных деталей существует три схемы базирования:

1. по трем взаимно перпендикулярным плоскостям;

2. по плоскости и двум отверстиям в ней;

3. по двум взаимно перпендикулярным плоскостям и отверстию в одной из них.

Выбираем схему базирования по трем взаимно перпендикулярным плоскостям. При обработке картера за технологическую базу на операции 020 (фрезерная) принимаем опорные поверхности с размером 252_±0,2 и два посадочных отверстия 16_+0,05 для обработки размера 140_-0,46 и 90_-0,54.

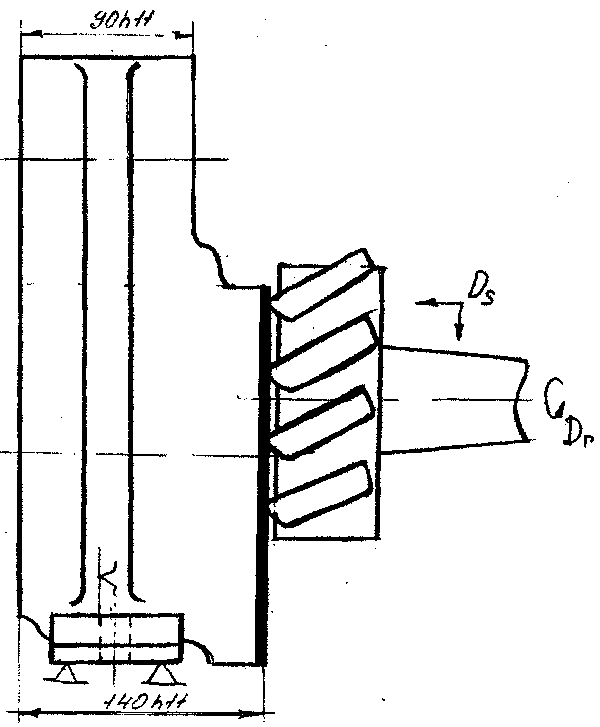

Схема базирования детали "картер" на операции 020
(фрезерование торцов заготовки в размер 140_-0,46)

Рис. 3.7.1.

Погрешность установки заготовки E_y возникает при установке в приспособление и складывается из погрешности E_б базирования и погрешности закрепления E_з.

, мм (3.7.1)

Так как технологическая и измерительная базы не совпадают то E_б будет равно допуску на размер 115h11, т.е. E_б =  = 0,22 мм.

Так как сила зажима направлена параллельно выдерживаемого размера на который рассчитываем погрешность, то E_б ≠ 0. По литературе [1]

E_з = CQⁿcos, (3.7.2)

где С = 0,2 - коэффициент, характеризующий условия контакта, материал и твердость базовой поверхности заготовок;

Q = 1030 Н - сила, действующая на опору;

 - угол между направлением выдерживаемого размера и направлением приложения силы.

E_з = 0,2103^0.151 = 0,40 мм

Погрешность установки будет равна E_у = 0,44 мм.

3.8 Разработка технологического маршрута изготовления «картера»

3.8.1 Анализ базового технологического процесса

При построении технологических процессов изготовления деталей типа "корпус", к которым относятся рассматриваемый в дипломном проекте "картер" реализуется принцип "от простого к сложному". Последующая технологическая операция имеет точность на 1-2 квалитета выше, а шероховатость на 1-2 класса ниже, чем предыдущая. Первыми двумя операциями механической обработки всякой корпусной детали должны быть по литературе [ ]:

1. обработка базовой плоскости (базовых плоскостей);

2. сверление и развертывание двух отверстий на базовой плоскости.

Для обработки базовой плоскости используются черновые литейные базы, обеспечивающие обработку этой плоскости и двух отверстий на ней. Дальнейшую обработку корпусных деталей следует выполнять по схеме, в которую входят следующие процессы:

• черновая и чистовая обработка других значительных плоскостей фрезерованием или протачиванием в один или два прохода, в зависимости от требований чертежа;

• черновое и чистовое растачивание основных отверстий корпусной детали;

• фрезерование небольших второстепенных плоскостей, главным образом в один проход;

• сверление, цекование, зенкерование, резьбы, развертывание мелких отверстий с разных сторон корпусной детали;

• доводка до окончательных размеров основных точных отверстий тонкой расточкой или хонингованием, возможно использование ППД;

• при требовании строгой перпендикулярности торцов к оси точных отверстий выполняют доводку этих торцов фрезерованием, шлифованием или протягиванием, если плоскость имеет форму крута. При этом базой служит точное отверстие.

Таблица 3.8.1

Базовый технологический маршрут механической обработки

однотипной детали "корпус"

№ п/п	Технологическая операция. Код операции	Оборудование, технологическая оснастка, технологические показатели
1	2	3
1	Литейная	Точность отливки выполнена по третьему классу точности, ГОСТ 1855-85. Материал – чугун СЧ15.
2	Продольно-фрезерная 1575	Станок продольно-фрезерный мод. 6606. Обработка базовой поверхности. Шероховатость Ra5 мкм. Черновые литейные базы.
3	Продольно-фрезерная 1575	Станок продольно-фрезерный мод.6606. Фрезерование второстепенных поверхностей. Шероховатость Ra=5…10мкм. Черновые литейные базы.
4	Продольно-фрезерная 1575	Станок продольно-фрезерный мод.6606. Фрезерование второстепенной поверхности. Черновые литейные базы.
5	Горизонтально-фрезерная 1571	Станок горизонтально-фрезерный мод. 6Н82Г. Фрезерование выступов. Базирование по обработанным поверхностям.
6	Радиально-сверлильная 1253	Станок радиально-сверлильный мод.2М55. Сверление отверстий. Шероховатость Ra20 мкм.

Продолжение таблицы 3.8.1

1	2	3
7	Горизонтально-расточная (предварительная) 1045	Станок специальный расточной БК3121. Предварительная расточка отверстий. Снятие фасок. Шероховатость Ra=2,5 мм. Базирование по обработанной поверхности и отверстию.
8	Горизонтально-расточная (окончательная) 1045	Станок специальный расточной БК3121. Окончательная расточка отверстий. Шероховатость Ra=2,5 мкм. Базирование по обработанной поверхности.
9	Горизонтально-фрезерная 1571	Станок горизонтально-фрезерный мод.6Н82Г. Фрезерование второстепенной поверхности. Базирование по обработанным поверхностям.
10	Радиально-сверлильная 1253	Станок радиально-сверлильный мод. 2М55. Сверление отверстий. Зенкерование, зенкование отверстий. Нарезание резьбы. Шероховатость Ra=5…20 мкм. Базирование по трём отверстиям.
11	Радиально-сверлильная 1253	Станок радиально-сверлильный мод. 2М55. Зенкерование углубления. Нарезание резьбы. Шероховатость Ra=5…20 мкм. Базирование по трём отверстиям.

Продолжение таблицы 3.8.1

1	2	3
12	Радиально-сверлильная 1253	Станок радиально-сверлильный мод. 2М55. Сверление отверстий. Зенкерование отверстий. Зенкование отверстий. Нарезание резьбы. Подрезка на 18 мм. Шероховатость Ra=5…20 мкм Базирование по плоскости отверстию.
13	Слесарная	Ручная

Вывод: базовый технологический процесс соответствует основным требованиям типового технологического маршрута механической обработку детали типа "корпус". Его можно за основу для разработки проектного варианта

на деталь «картер».

Таблица 3.8.2

Проектный технологический маршрут механической обработки детали «картер»

№ п/п	Наименование, содержание и код операции	Обрабатываемые поверхности	Оборудование и оснащение
1	2	3	4
005	Заготовительная	-	-
010	Горизонтально-фрезерная 1571	Фрезеровать в размер 115-0,23	Горизонтально- фрезерный станок 6Н13
015	Радиально-сверлильная 1253	Сверлить на L = 252 два отверстия 16Н9	Сверлильный станок 2Н55
020	Фрезерная 0839	Фрезерование в размер 140-0,46 и 90-0,54	Фрезерный станок 6622
025	Координатно-расточная черновая 1046	Растачивание поверхностей 80Js7, 67H7, 58Js7, 100Js7, 125Н7, 155, 160Н7, сверление, нарезание резьбы	Агрегатный станок АСФРН- 1 600
030	Координатно- расточная чистовая 1046	Растачивание поверхностей 80Js7, 67H7, 58Js7, 100Js7, 125Н7, 155, 160Н7, сверление, нарезание резьбы	Агрегатный станок АСФРН- 1 600
035	Раскатная	Раскатывание поверхностей 80Js7, 67H7, 58Js7, 100Js7, 125Н7, 155, 160Н7	Агрегатный станок АСФРН- 1600

Продолжение табл. 3.8.2

1	2	3	4
040	Сверлильная 0837	Обработать 6 отв. 6,8, 5 отв. 6,8, 6 отв. 6,8, 8 отв. 8,6, 6 отв. 6,8, 3 отв. 11 выдерживая минимальный размер	Сверлильный станок АМ517
045	Резьбонарезная	Нарезать резьбу, выдерживая минимальный размер	Сверлильный станок АМ-517
050	Горизонтально-фрезерная 1571	Фрезеровать в размер 122	Горизонтально-фрезерный станок 6Н13
055	Сверлильная	Сверлить 8 отв. 6,8	Сверлильный станок АМ-517
060	Промывка	-	-
065	Контрольная	-	-

3.9. РАСЧЕТ РЕЖИМОВ РЕЗАНИЯ И НОРМИРОВАНИЕ

3.9.1. Расчет режимов резания

Операция 020 фрезерная, код 4263.

Фрезеровать торцы заготовки в размер 140_-0,46, шероховатость R_a = 3,2 мкм.

Станок модели 6622, двухшпиндельдый, мощность 7x2 кВт.

Приспособление - специальное пневматическое.

Инструменты: фрезы торцевые с насадочными зубьями из твердого сплава Т15К6, D_фр1 = 500 мм, D_фр2 = 300 мм, z = 6 по ГОСТ 9304-72.

Длина рабочего хода:

L_px = L_рез+y+L_доп, (3.9.1)

где L_рез = 200 мм - длина резания;

y = 44 мм - длины подвода, врезания и перебега инструмента;

L_доп = 15 мм - длина дополнительного хода, вызванная особенностью наладки, мм;

L_px = 200+44+15 = 259мм

Глубина резания t = 2,5 мм.

Подача по литературе [ ]:

S_z = 0,22 мм/зуб;

S_o = 1,12 мм/об.

Расчет скорости резания ведем для наибольшей длины резания:

, м/мин (3.9.2)

где C_v = 197;

T = 500 мин - стойкость инструмента;

B = 200 мм - ширина фрезерования;

K = K_mvK_uvK_uvK_nvK_v, (3.9.3)

где K_mv = l,43 - коэффициент, зависящий от материала

K_uv = 1,1 - коэффициент, зависящий от материала инструмента

K_nv = 0,8 - фрезерование по литейной корке [ ];

K_v = 0,96 - коэффициент, зависящий от главного угла в плане

м/мин

Число оборотов фрезы:

, об/мин (3.9.4)

об/мин

по паспорту станка принимаем n_ст = 340 об/мин.

Фактическая скорость резания:

, (3.9.5)

м/мин

Величина минутной подачи:

S_м = S_zzn_ст, (3.9.6)

S_м = 0,226,,340 = 449 ^мм/_мин

Мощность при фрезеровании:

, (3.9.7)

где P – окружная сила резания

P = C_pt^xpS^yp_zzB^zpD^др, (3.9.8)

P = 682,5^0,860,22^0,746200^1,0300^-0,86 = 4130 H

Согласно рекомендаций литературы [ ] окружная сила P для алюминия составляет 25% от окружной силы по стали.

P = 1032 H

кВт

Проверка станка по мощности:

N < 1,2N_дв0,8

N < 1,270,8 = 6,81

3.9.2. Техническое нормирование.

Основное время по литературе [ ] равно:

T_осн. = L/S_м, (3.9.9)

L = L_g+L_доп, (3.9.10)

Штучное время

Т_шт = T_о+Т_в+Т_обсл+Т_отд, (3.9.11)

T_о = 259/499 = 0,58мин

Т_в – вспомогательное время

Т_в = 0,32+0,07 = 0,39 мин

Т_оп = Т_о+Т_в, (3.9.12)

Т_оп = 0,58+0,39 = 0,97 мин

Т_обсл = Т_т.о.+Т_о.о. , (3.9.13)

где Т_т.о. – время обслуживания

Т_о.о. –

Т_отд. – время отдыха

Т_обсл+Т_отд = 6% от Т_оп

Т_ш = 1,06Т_оп, (3.9.14)

Т_ш = 1,03мин

Для условий серийного производства, кроме штучного времени Т_ш, необходимо определить штучно-калькуляционное время Т_ш.к.. Для обеспечения производства дополнительно нормируют Т_п.з. - подготовительно-заключительное время. Это время включает: получение технологической документации и знакомство с ней, получение партии заготовок, подбор и наладку инструмента и приспособлений, сдачу готовой продукции и др. В зависимости от сложности технологической операции назначают Т_п.з. = 10…30 мин. Для нашей операции Т_п.з. = 20 мин

Т_ш.к. = Т_м+Т_п.з./n, (3.9.15)

Оптимальный объем партии (серии) деталей запускаемых в производство для серийного метода:

, (3.9.16)

где N_г = 7200 штук – годовая программа выпуска

Ф_г = 252 дня – годовой фонд времени

Ф_зап – число дней запаса по наличию деталей на складе для обеспечения ритмичной сборки изделий. В зависимости от стоимости деталей принимают:

Ф_зап = 2…10 дней. Для «картера» Ф_зап = 5 дней.

N = 72005/252 = 143 дет.

Т_ш.к. = 1,03+20/143 = 1,03+0,14 = 1,17~1,2 мин

Полученные результаты отражаем в Оперативной карте ОК и Карте эскизов КЭ, которые даны в Приложении к записке проекта.

рис.3.9.1. Фрезерная операция.

4. КОНСТРУКТОРСКАЯ ЧАСТЬ

4.1. Описание станочного приспособления и принцип его работы

Интенсификация производства в машиностроении неразрывно связана с техническим перевооружением и модернизацией средств производства на базе применения новейших достижений науки и техники. Техническое перевооружение, подготовка производства новых видов продукции машиностроения и модернизация средств производства неизбежно включают процессы проектирования средств технологического оснащения и их изготовления.

В общем объеме средств технологического оснащения примерно 50% составляют станочные приспособления. Применение станочных приспособлений позволяет:

1. надежно базировать и закреплять обрабатываемую деталь с сохранением ее жесткости в процессе обработки;

2. стабильно обеспечивать высокое качество обрабатываемых деталей при минимальной зависимости качества от квалификации рабочего;

3. повысить производительность и облегчить условия труда рабочего в результате механизации приспособлений;

4. расширить технологические возможности используемого оборудования.

В зависимости от вида производства технический уровень и структура станочных приспособлений различны. Для массового и крупносерийного производства в большинстве случаев применяют специальные станочные приспособления. Специальные станочные приспособления имеют одноцелевое назначение для выполнения определенных операций механической обработки конкретной детали. Эти приспособления наиболее трудоемки и дороги при исполнении. В условиях единичного и мелкосерийного производства широкое распространение получила система универсально-сборных приспособлений (УСП), основанная на использовании стандартных деталей и узлов. Этот вид приспособлений более мобилен в части подготовки производства и не требует значительных затрат.

Создание любого вида станочных приспособлений, отвечающих требованиям производства, неизбежно сопряжено с применением квалифицированного труда. В последнее время в области проектирования станочных приспособлений достигнуты значительные успехи. Разработаны методики расчета точности обработки деталей в станочных приспособлениях, созданы прецизионные патроны и оправки, улучшены зажимные механизмы и усовершенствована методика их расчета, разработаны различные приводы с элементами, повысившими их эксплуатационную надежность.

Приспособление разработано на продольнофрезерный станок модели 6622 для обработки торцов картера в размер 140_-0,46.

За базовое приспособление взята однопарная стойка по нормам МН2493-71. На стойку можно устанавливать слепные установочные приспособления, что значительно снижает его стоимость. В сменном приспособлении при фрезеровании размера 140_-0,46 картер устанавливается на центровые пальцы поз. 20 (круглый) и поз.21 (ромбический), крепится качалкой (поз.4). Чертеж приспособления приведен на листе графической части работы.

Приспособление состоит из плиты (поз.1) с укреплением на ней опорной колонки (поз.6сб). На плите располагаются плотики (поз.26), закрепленные болтами (поз.28). Прижимная планка (поз.30сб) устанавливается на оси (поз.2). На прижимной планке имеется качалка (поз.4) на оси (поз.6, 8) и установочный винт (поз.7), который служит для обеспечения более качественного зажатия деталей.

Закрепление заготовки производится от пневмокамеры (поз.17), к которой воздух из сети подводится через штуцер (поз.16). Используется камера одностороннего действия, при выпуске воздуха в ней срабатывает пружина. Камера взята как целый покупной узел ГОСТ 3151-71. Она крепится болтами к кронштейну (поз.27сб), который, в свою очередь, крепится болтами (поз.28) к плите (поз.1). Шток пневмоцилиндра соединен с рычагом (поз.19), который является усилителем, увеличивая силу зажима детали в три раза. Усилие передается через тягу (поз.13) на прижимную планку (поз.31сб). При откинутой прижимной планке (поз.31сб) картер устанавливается на круглый и ромбический пальцы (поз.21, 22). Сжатый воздух подается в камеру и связанная через рычаг (поз.13) со штоком тяга (поз.19) через прижимную планку (поз.31сб) и качалку (поз.4) переводится в крайнее левое положение. Таким образом, деталь оказывается зажатой и начинается обработка. После обработки воздух выпускается из пневмокамеры, рычаг подает тягу вправо, прижимная планка за счет противовеса поднимается и деталь освобождается.

4.2. Расчет Приспособления

4.2.1. Силовой расчет приспособления

Определяем по рекомендациям литературы усилие при фрезеровании размера 140_-0,46 в картере:

P = C_pt^xps^yp_zzB^zpD^дp, (4.2.1)

где С_p = 68; x_p = 0,86; y_p = 0,74; z_p = 1; д_p = -0.86 – коэффициенты по справочнику [ ]

t = 3,0 мм - глубина резания;

S_z = 0,3 мм/лезвие - подача на лезвие инструмента;

z = 6 - количество режущих кромок;

D = 500мм – диаметр фрезы;

В = 200 мм - ширина режущей части.

Рассчитываем

Р = 683,0^0,860,3^0,746200¹500^-0,86 = 411,3 кГ = 4112 H.

Согласно рекомендации окружная сила для алюминия принимается равной 25% от окружной силы резания по стали.

Р = 102,8 кГ  1030 H.

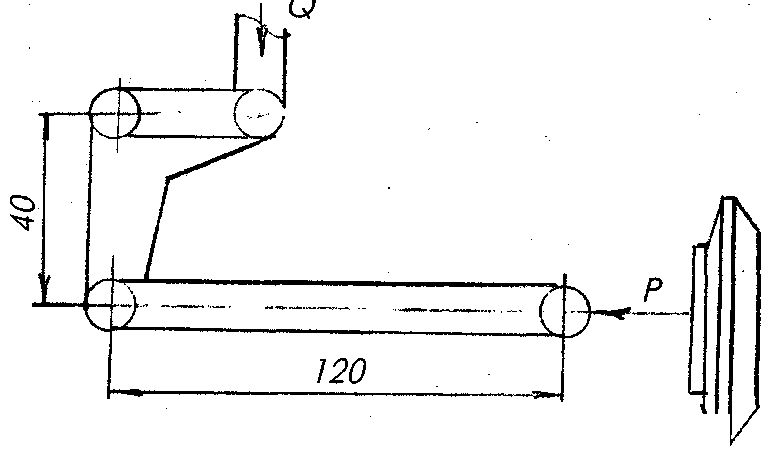

Схема зажима заготовки представлена на рис. 4.2.1.

Схема зажима

рис. 4.2.1. - усилие штока пневмокамеры,

Q - усилие действующее на прижимную планку для зажатия детали.

Определяем усилие зажатия на качалку:

Производим расчет элементов пневмокамеры.

Усилие возвратной пружины принимается в размере 5% от усилия штока пневмокамеры:

Р_пр = 0,05400 = 20 кГ = 200 H.

Из формулы

, (4.2.2)

определяем диаметр диафрагмы

, (4.2.3)

где p = 4 кГ/см² = 0,4 Мпа - давление сжатого воздуха в сети.

По ГОСТ 9881-71 принимаем диаметр диафрагмы пневмокамеры:

D = 125 мм, толщина 4 мм.

Диаметр опорного диска

d = 0,75D, (4.2.4)

d = 0,75125 = 100 мм.

4.2.2. Точностной расчет приспособления.

В процессе обработки заготовки возникают отклонения от геометрической формы и размеров, заданных чертежом и техническим заданием, которые должны находиться в пределах допусков, определяющих наибольшие допустимые значения погрешностей размеров и формы заготовки или детали.

Суммарную погрешность установки найдем по формуле

, (4.2.5)

где _u = 0,02 мм - погрешность, связанная с размерным износом инструмента;

_д = 0,015 мм - погрешность, связанная с температурной и упругой деформацией СПИД;

H = 0,1_т, (4.2.6)

H = 0,10,7 = 0,7 мм - погрешность, связанная с настройкой инструмента,

где _т = 0,7 мм - допуск на заданный размер;

_ст = 0,05 мм - погрешность станка нормальной точности.

Сравним полученную величину с заданным допуском

  _т

0,646  0,7

Вывод: полученная погрешность не выходит за границы допуска.

4.3. Технологический процесс сборки и расчет размерной цепи редуктора.

На базовом заводе сборка производится стационарным методом – вся сборочная единица целиком собирается на одном рабочем месте. Расчленение сборки на отдельные подсборки нет. Выполнение операций повторяется в различных сочетаниях и последовательности. Проектируемый технологический процесс сборки существенно отличается от заводского, а именно:

1. технологический процесс детально разработан на сборку сборочных единиц, групп и изделий с расчленением его на операции и переходы

2. сборка сборочных единиц осуществляется на основе полной взаимозаменяемости

3. на рабочем месте выполняется одна технологическая операция, состоящая из небольшого количества переходов

4. в основном применяются специальные приспособления и инструменты (пневмозажимы и держатели, пневмоключи и гайковерты), предназначенные для небольшого числа сборочных операций. Кроме того, сборка производится на предварительно собранных сборочных единицах, так как такая организация сборочных работ значительно сокращает длительность общей сборки по сравнению со сборкой изделия непосредственно из деталей.

Сборка сборочных единиц производится стационарно на стендах.

Сборка всего изделия ведется ленточным методом на движущемся конвейере, скорость движения которого V_к = 0,2 м/мин.

При полной взаимозаменяемости точность замыкающего звена размерных цепей достигается ужесточением размеров сопрягаемых деталей.

Ниже дан расчет одной из размерных цепей редуктора.

Определяется номинальное, наибольшее и наименьшее значение замыкающего звена "А" при установки крышки.

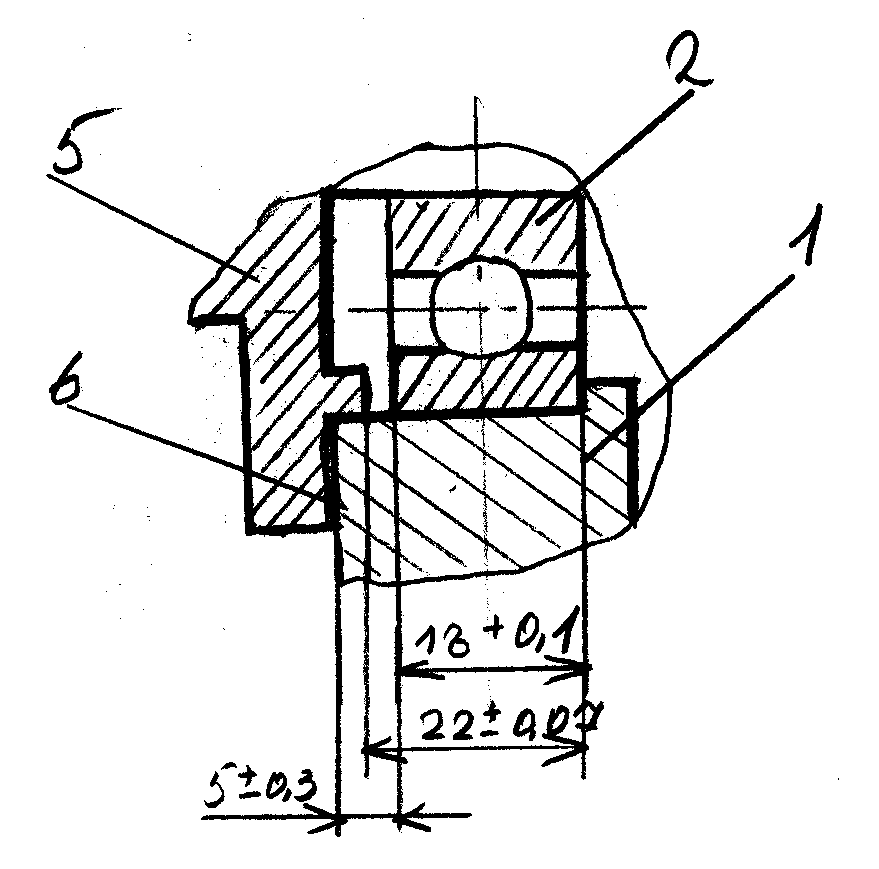

рис. 4.3.1. Эскиз сборки.
1 - картер; 2 – подшипник; 5 – крышка; 6 – прокладка.

Далее составляем размерную цепь.

рис. Схема размерной цепи

Номинальное значение "А"

А = (18+5)-22 = 1 мм

Наибольшее и наименьшее значения замыкающего звена размера "А":

А_max = (A_2max+A_3max)-A_1min

A_max = (5,3+18,1)-21,93 = 1,47 мм

A_min = (A_2min+A_3min)-A_1max

A_min = (4,7+18,0)-22,07 = 0,63 мм

5. БЕЗОПАСНОСТЬ ЖИЗНЕДЕЯТЕЛЬНОСТИ.

5.1. Анализ опасных вредных производственных факторов и возможных чрезвычайных ситуаций, возникающих в проектируемом цехе.

На участке механического цеха по производству "картера" редуктора

возможно возникновение нижеизложенных опасных вредных производственных факторов.

1. Образование в воздухе дисперсных систем за счет выделения пыли, состоящей из твердых частиц обрабатываемого и инструментального материала размером более 1 мкм, которая систематически попадая на слизистые оболочки работающего может вызвать раздражение или повреждение (например, глаз)

Попадая через легкие с вдыхаемым воздухом частицы могут приводить к различной тяжести профессиональным заболеваниям.

При использовании СОЖ в воздухе производственных помещений возникает аэрозоли с размером жидких частиц менее 10 мкм - туманы, которые отрицательно сказываются на параметрах микроклимата рабочей зоны. Попадание СОЖ на слизистую оболочку глаза человека может вызвать раздражение, а систематическое попадание на открытые участки кожи (например, рук) вызывают ухудшение ее состояния (шелушение, растрескивание и так далее).

Метеорологические условия или микроклимат в производственных условиях определяются следующими параметрами:

• температурой воздуха;

• относительной влажностью;

• скоростью движения воздуха на рабочем месте.

• освещением.

Для комфортного самочувствия человека важно определенное сочетание температуры, влажности и скорости движения воздуха в рабочей зоне. Оптимальная величина относительной влажности составляет 40% - 60%. Повышенная влажность (более 85%) затрудняет терморегуляцию из-за снижения испарения пота, а слишком низкая влажность (ниже 20%), вызывает пересыхание слизистых оболочек дыхательных путей.

Минимальная скорость движения воздуха ощущаемая человеком, составляет 0.2 ^м/_с. Особенно неблагоприятные условия возникают в том случае, когда наряду с высокой температурой в помещении наблюдается повышенная влажность, ускоряющая возникновение перегрева организма. Вследствие резких колебаний температуры в помещении, обдувание холодным воздухом (сквозняки) на производстве имеют место простудные заболевания.

2. При работе на станках из-за несоблюдения правил безопасности могут произойти несчастные случаи вследствие ранения стружкой, при прикосновении к вращающимся патронам, планшайбам и зажимным приспособлениям на них, а также к обрабатываемым деталям.

В процессе резания образуется отлетающая стружка. При фрезеровании образование отлетающей стружки представляет собой опасность для рабочих. Большое значение для безопасности работы фрезеровщика имеет установка режущего инструмента.

Наличие на рабочих местах, в проходах и проездах металлической стружки может привести к тяжелым ранениям рук и ног. Уборка стружки непосредственно руками связана с опасностью их травмирования и не должна допускаться.

3. Правильно спроектированное и выполненное освещение в механическом цехе обеспечивает возможность нормальной производственной деятельности, сохранность зрения человека, состояние его центральной нервной системы. От освещения зависит производительность труда и качество выпускаемой продукции. Неправильно подобранные параметры искусственного освещения могут привести к повышенной утомляемости и, как следствие этого, к травмам различной степени тяжести и происхождения. Например:

1) на рабочей поверхности должны отсутствовать резкие тени, т. к. их наличие создает неравномерное распределение поверхностей с различной яркостью в поле зрения, искажает размеры и формы объектов различения, в результате повышается утомляемость, снижается производительность труда; особенно вредны движущиеся тени, которые могут привести к травмам;

2) в поле зрения должна отсутствовать прямая и отраженная блескость. Блескость - повышенная яркость светящихся поверхностей, вызывающая нарушение зрительных функций (ослепленностъ), т. е. ухудшение видимости объектов; ослепленность приводит к быстрому утомлению и снижению работоспособности; внезапная резкая ослепленность может привести и к травме; и т. д.

Запыленность воздуха рабочей зоны может ухудшать освещенность.

Основная задача освещения на производстве - создание наилучших условий для видения.

4. Повышенный уровень вибрации станков, машин и оборудования вызывает виброболезнь, эффективное лечение которой возможно лишь на начальной стадии. Установлено, что чем больше человек работает с вибрирующими инструментами, тем выше вероятность заболевания этой опасной болезнью. Вибрация, возникающая при неправильной эксплуатации и отладке станка, а также при неточной установке детали на станке может вызвать неприятные ощущения у находящегося в контакте со станком человека (рабочего, наладчика). [13]

Различают общую и локальную вибрации. Общая вибрация вызывает сотрясение всего организма, локальная (местная) вовлекает в колебательные движения отдельные части тела Общая вибрация с частотой менее 0,7 Гц хотя и неприятно, но не приводит к виброболезни. Локальная вибрация вызывает спазмы сосудов, которые начинаются с концевых фаланг пальцев и распространяются на всю кисть, предплечье, захватывают сосуда сердца. Вследствие этого происходит ухудшение снабжения конечностей кровью. В принципе, возможна только локальная вибрация. [13]

5. Шум является одним из наиболее распространенных неблагоприятных факторов условий труда на производстве. Под влиянием интенсивного шума нарушаются функции не только слухового анализатора, но и центральной нервной, сердечно-сосудистой и других физиологических систем [13]. Работа в условиях интенсивного шума приводит к снижению производительности труда, росту брака, увеличению вероятности получения производственных травм. Шум возникает вследствие упругих колебаний как машин в целом, так и отдельных ее деталей. Причины возникновения этих колебаний - механические, аэродинамические, гидродинамические и электрические явления, определяемые конструкцией и характером работы машины, а также неточностями допущенными при ее изготовлении и условиями эксплуатации. Шум возникающий при работе станка может оказывать психологическое воздействие на работающего или какие-либо индивидуальные последствия. В данном случае имеется в виду опасность возникновения заболеваний таких как гипертоническая и язвенная болезни, неврозы и другие, возникающие вследствие перенапряжения нервной системы в процессе труда. Сильный шум негативно отражается на здоровье человека и его работоспособности. Продолжительное воздействие производственного шума может привести к ухудшению слуха, а иногда и к глухоте. Звуковые колебания могут восприниматься не только ухом, но и непосредственно через кости черепа (так называемая костная проводимость). Уровень шума, передаваемого этим путем на 20 - 30 дБ А меньше уровня, воспринимаемого ухом [13].

6. Опасность поражения человека электрическим током можно отнести к наиболее опасным факторам, возникающим при эксплуатации станка или его

обслуживании. Тело человека является проводником электрического тока. Однако проводимость в отличии от обычных проводников обусловлена не только ее физическими свойствами., но и сложнейшими биохимическими и биофизическими процессами; присущими лишь живой материи. Фрезеровщик, сверловщик и лица других специальностей у которых руки загрязняются токопроводящими веществами подвержены большей опасности поражения током, чем лица, работающие чистыми руками. Действие электрического тока на человека может произойти при появлении на нетоковедущих частях оборудования напряжения. Так же к поражению человека электрическим током может привести повреждение изоляции, проводящих к станку необходимое напряжение, кабелей. Неправильное обслуживание станка, а именно чистка смазка контроль за состоянием электрооборудования станка, может также привести к поражению человека электрическим током.

Действие электрического тока на живую ткань, в отличии от действия пара химических веществ, излучений и т. п. носит своеобразный и разносторонний характер. Проходя через организм человека электрический ток производит термическое, электролитическое и биологическое действие.

Многообразие действия электрического тока на организм человека нередко приводит к различным электротравмам.

7. Основными причинами возникновения пожаров и связанных с ними несчастных случаев на производстве являются неосторожное обращение с огнем, неисправность электрических сетей, нарушение требований при эксплуатации электроустановок, машин и оборудования на производстве. Особенно опасны пожары, связанные с применением электроэнергии, чаще всего они происходят вследствие короткого замыкания, при перегрузке электросетей, а также в тех случаях, когда остаются без надзора включенные в электросеть электронагревательные приборы. Короткое замыкание в большинстве случаев возникает по причине неисправности изоляции проводов, вызванной их длительной эксплуатацией или механическим повреждением. Перегрузка электросети происходит при включении в сеть электроустановок большей мощности, чем рассчитанная. Пожар может также произойти от неисправности силового или осветительного оборудования, повреждения проводов, повреждения трубопроводов с жидким и газообразным топливом. В цехах холодной обработки металлов пожарную опасность представляют горючие и легковоспламеняющиеся жидкости, применяемые для охлаждения обрабатываемых деталей и инструментов. Температура воспламенения таких жидкостей невысока (около 200°С). В то же время при больших скоростях резания обрабатываемая деталь и режущий инструмент на станках сильно разогреваются, поэтому при уменьшении или прекращении подачи охлаждающей жидкости может возникнуть возгорание.

5.2. Разработка мероприятий, обеспечивающих снижение отрицательного влияния опасных и вредных производственных факторов и чрезвычайных ситуаций.

На основе проведенного анализа опасных и вредных производственных факторов, возникновение которых возможно на участке цеха по производству «картера» редуктора, предложены следующие конструктивные и организационные мероприятия по их снижению и ликвидации.

1. Для поддержания в помещениях оптимальной температуры воздуха применяют в летний период – кондиционеры, а в зимний период – система отопления. В данном случае система водяного отопления, наиболее эффективная в санитарно-гигиеническом отношении, вода в систему отопления подается от собственной котельной предприятия.

Для теплового самочувствия человека важно определенное сочетание температуры, относительной влажности и скорости движения воздуха в рабочей хоне. Влажность воздуха оказывает большое влияние на терморегуляции организма, а движение воздуха в помещениях является важным фактором, влияющим на тепловое самочувствие человека. Скорость воздуха оказывает также влияние на распределение вредных веществ в помещении.

Для обеспечения чистоты воздуха и заданных метеорологических условий в производственном помещении предусматривается приточно-вытяжная вентиляция [12]. Наличие в вентиляционной системе устройства для подогрева, осушки или увлажнения воздуха обязательно. Конструкция станков предусматривает место для подсоединения вытяжной насадки, таким образом пыль и туман, образовавшиеся в зоне резания удаляются непосредственно из неё, не распространяясь по всему производственному помещению. Удаленный и очищенный воздух, особенно в холодное время года, рекомендуется использовать при рециркуляции. Попадание СОЖ в глаза, на руки, отлет стружки из зоны резания предотвращается применением для контроля за процессом резания специального смотрового окна, защищенного металлической решеткой с толщиной прутьев 5 мм. Возможна работа без применения защитного кожуха с заменой человека промышленным роботом портативного типа.

Станки, имеющие приспособления для охлаждения режущего инструмента распыленной жидкостью, выделяющей в процессе резания вредные аэрозоли, оборудуются гидроприемниками, приспособлениями к индивидуальной или групповой вентиляционной установки для удаления этих аэрозолей [12].

2. Для ограждения людей от движущихся частей станка применяются заграждения. Зона обработки на фрезерных и сверлильных станках с ЧПУ должна ограждаться защитным устройством (экраном). При этом экранируется зона обработки не только со стороны рабочего места, но также и со стороны противоположной рабочему месту. Заграждения имеют также защитные патроны. Ограждения подвижны и легко отводятся при установке и снятии заготовок, не ограничивая технологических возможностей станка. Ограждение ременной передачи привода главного движения станка осуществляется металлическим откидывающимся кожухом, штампованным или клепанным из листовой стали толщиной 1,5 мм.

Проектом не допускается:

• поддерживать деталь руками, при необходимости нужно использовать деревянные подкладки;

• во время работы станка измерять деталь;

• проверять рукой чистоту наружной и внутренней поверхностей детали;

• передавать через станок инструмент, техническую документацию и так далее;

• для ускорения остановки выключенного станка тормозить рукой патрон или планшайбу.

Для дробления стружки и её безопасного удаления из рабочей зоны применяются специальные стружкоотводчики [12].

В механическом цехе используется естественное и искусственное освещение, как дополнение при недостатке естественного освещения по нормам, в зависимости от времени суток, времени года. При выполнении точных зрительных работ необходимо комбинированное освещение, т.е. освещение при котором к общему освещению (источники света располагаются в верхней зоне помещения) добавляется местное освещение (источники света концентрируются на рабочих местах).

В данном цехе в качестве источников общего освещения применяются дуговые ртутные лампы с люминофором – ДРЛ (ГОСТ 16354-70).

Станки оборудованы стационарными устройствами местного освещения. Рекомендуется широкое использование встроенного освещения. Кронштейн для местного освещения должен иметь надежную фиксацию светильника во всех требуемых положениях.

Проводится чистка стекол, оконных проемов и световых фонарей не реже двух раз в год [12].

4. Во избежание возникновения опасных последствий от действия вибраций необходима защита от них. Защита от вибрации начинается , прежде всего, с их ликвидации. Достигается это совершенствованием кинематических схем и улучшением работы механизмов. Для отдельных частей конструкции применяют упругую подвеску, амортизацию, изолируют опоры. Изоляция фундамента (в почве вокруг фундамента устанавливают разрывы с заполнением или без заполнения) предотвращает передачу колебаний от фундамента к окружающей почве или от нее к фундаменту. Техническими мерами не всегда удается снизить уровень вибрации ниже установленных норм, в этих случаях приходится бороться использовать индивидуальные защитные средства. Для защиты от локальной вибрации используется обувь на толстой виброгасящей подошве. Снижение вибрации при эксплуатации станка достигается применением вместо зубчатых передач – ременных, которые обладают повышенной плавностью работы. Для снижения вибрации за счет потери энергии в колебательной системе применяются специальные резиновые коврики, при монтаже станка, а также в цехах делают двойные полы, гасящие вибрацию, также устанавливается силовое оборудование в пролетах мощных балок, лежащих на изолированных от полов опорах. Полы цеха устанавливают на опорах основного фундамента здания. При таком расположении полов виброударные нагрузки силового оборудования гасятся упругостью пролета несущих балок.

Для снижения вибрации и соответственно увеличения точности вращения отдельных механизмом (шпинделя, ходовых винтов, приводов подач) проводится их балансировка и обкатка вместе с сопряженными деталями (например вал-зубчатое колесо и так далее) [12].

5. Для снижения производственного шума используют различные методы:

1. устранение причин или ослабления шума в источнике его возникновения

2. снижение шума на пути его распространения

3. применение индивидуальных средств защиты рабочих

Ослабление шума в источнике его возникновения является наиболее радикальным средством борьбы с шумом производственного оборудования. Однако, опыт предприятий показал, что эффективность мероприятий по снижению шума эксплуатируемых машин и механизмов невелика и поэтому снижение шума следует добиваться прежде всего в процессе проектирования оборудования. Снижение шума зубчатых передач эксплуатируемых станков заключение коробок передач скоростей, редукторов в звукоизолирубщие кожухи, а также помещением зубчатых колес в масляные ванны. Уменьшение шума электродвигателей металлорежущих станков достигается хорошей динамической балансировкой ротора двигателя, повышением жесткости корпуса двигателя, вала ротора, подшипников и т.д., заключением электродвигателя в звукоизолирующий кожух. Снижение шума можно добиться применив менее интенсивный режим резания или разместив станки в изолированных помещениях с потолками, облицованными звукоизолирующим материалом.

Проведение планового ремонта позволит уменьшить уровень шумов, связанный с износом деталей.

Принудительная смазка трущихся частей и механизмов, применяемая в станке, позволяет существенно снизить уровень шума. Сочетание вышеперечисленных мер позволяет уменьшить звуковое давление на основных шумовых частотах станка до 30…40 дБ [12].

6. Во избежание поражения электрическим током предпринимаются следующие основные меры защиты:

1. обеспечение недоступности токоведущих частей, находящихся под напряжением, для случайного прикосновения;

2. заземление станков;

3. в комплексе используется защитное отключение.

Для устранения опасности поражения людей электрическим током, при появлении напряжения на конструктивных частях электрооборудования, т.е. при замыкании на корпус, используется защитное заземление. Это преднамеренное электрическое соединение с землей или её эквивалентом металлических токоведущих частей, которые могут оказаться под напряжением. Принцип действия – снижение до безопасных значений напряжений соприкосновения и шага.

Для защиты токоведущих кабелей от механических повреждений (как силовых, так и управляющих) их заключают в защитные металлические кожухи или специальные пазы.

Регулярное техническое обслуживание должно включать в себя осмотр и чистку, при необходимости, электрооборудования станка от пыли и грязи.

Кроме того регулярно проводится инструктаж по техники безопасности при работе с электрическим оборудованием. Участие рабочих неэлектрических специальностей (фрезеровщик, сверловщик) в ремонтных, наладочных, испытательных или других работах совершенно недопустимо.

7. Во избежание возникновения пожаров строго выполняются меры пожарной безопасности. Пожарная безопасность – это состояние объекта, при котором исключается возможность пожара. На нашем механическом участке это достигается путем:

1. применения негорючих и трудно горючих веществ и материалов вместо пожароопасных

2. ограничения применения горючих веществ

3. предотвращения распространения пожара за пределы очага, т.е. применения противопожарных преград, к ним относятся стены, перегородки, двери, ворота, тамбур-шлюзы и окна между помещениями, цехами

4. использования средств пожаротушения, в данном случае применяются углекислотные огнетушители, и т.д.

Применение автоматических средств обнаружения пожаров является одним из основных условий обеспечения пожарной безопасности в машиностроении, так как позволяет оповестить дежурный персонал о пожаре и месте его возникновения. В данном случае в механическом цехе используются дымовые извещатели ДИП-1.

К числу организационных мероприятий по обеспечению пожарной безопасности относятся обучение рабочих и служащих пожарной безопасности, инструктаж о порядке работы с пожароопасными веществами и материалами, организация пожарной охраны объекта. При работе соблюдаются противопожарные требования и имеется на рабочем месте средства для тушения пожара: песок, воду, огнетушители и т.д. Во избежание опасности возникновения пожара на рабочем месте (станке) станок эксплуатируется в соответствии с указанными в его паспорте эксплуатационными параметрами. Перегрузка станка по мощности недопустима. Для предотвращения возгорания посторонних предметов и материалов не разрешено захламлять ими прилегающие к станку (особенно к электрооборудованию) территории [12].

5.3. Мероприятия, обеспечивающие снижение вредного воздействия на окружающую среду

В проектируемом механическом цехе, и на предприятии в целом, во избежание загрязнения окружающей среды предусмотрены следующие мероприятия.

1. Для очистки выбрасываемого воздуха применяют циклоны.

Механическая обработка на металлообрабатывающих станках сопровождается выделением пыли, стружки, туманов, масел и эмульсий, которые через систему вентиляции выбрасываются из помещения в окружающую среду.

При эксплуатации одного фрезерного или сверлильного станка выбросы паров воды, туманов и эмульсий не регламентируются, т.к. в их объеме не содержится веществ, загрязняющих окружающую среду.

Очистка выбрасываемого вентиляцией воздуха от пыли производится посредством применения циклонов.

2. Отработанные СОЖ отправляются на переработку.

3. Стружка и другие твердые металлические отходы отправляются на переработку.

Для недопущения загрязнения окружающей среды твердыми отходами (стружкой) предусматриваются следующие мероприятия:

1. сбор стружки по территории цеха с последующим её прессованием;

2. последующая отправка её на переработку

В механическом цехе предусмотрен участок по переработке стружки, что позволяет сократить затраты на погрузочно-разгрузочные работы, снижает безвозвратные потери при их перевалке и транспортировке и высвобождает транспортные средства.

Стружку, которая образуется при обработке деталей, собирают и перерабатывают на стружко-дробилках, брикетировочных прессах. Основные операции первичной обработки метало отходов – сортировка, разделка и механическая обработка. Сортировка заключается в разделении лома и отходов по видам металлов. Разделка лома состоит в удалении неметаллических включений. Механическая обработка включает рубку, резку, брикетирование на прессах.

Основной источник образования отходов металла – металлообработка (84%) и амортизационный лом (16%). Амортизационный лом – отходы, состоящие из частиц металла, образовавшиеся из-за трения подвижных частей оборудования, как предусмотренного конструкцией деталей и механизмов станка, так и не предусмотренного.

Регулярный плановый ремонт станка исключает не предусмотренное конструкцией трение, а регулярная чистка, смазка, замена выработавших свой срок узлов (например подшипников качения) снизит количество твердых отходов в целом.

4. Для очистки сточных вод применяют маслоловушки, нефтеловушки и песколовы.

На территории промышленных предприятий образуются сточные воды трех видов:

1. бытовые;

2. поверхностные;

3. производственные.

Бытовые сточные воды образуются в результате эксплуатации на территории предприятия душевых, туалетов, прачечных, столовых. Предприятие не отвечает за качество данных сточных вод и направляют их на городскую станцию очистки.

Поверхностные сточные воды образуются в процессе сливания с дождевой, талой и поливочной водой примесей, скапливающихся на территории, крышах и стенах сооружений предприятия. Основные компоненты примесей в этих водах: песок, стружка, опилки, пыль, сажа, нефтепродукты, масло и т.п.

Примечание. Анализ загрязнения окружающей среды ведется с точки зрения эксплуатации фрезерных и сверлильных станках. Производственные сточные воды образуются в результате использования воды в технологических целях. Очистка от загрязняющих веществ – масла, производится применением маслоловушек, нефтеловушек.

5.4. Расчет общего освещения механического цеха.

Исходные данные для расчета

• производственное помещение цеха с металлорежущими станками;

• габариты помещение – 486x8 м

• типа лампы общего освещения – ДРЛ

• мощность лампы 1000 Вт

• световой поток лампы 55000 лм

• норма освещенности при общем освещении не менее 150

1. Определяем количество светильников общего освещения с лампами ДРЛ-1000:

 = L / H_p, (5.4.1)

отсюда L = H_p, (5.4.2)

где L – расстояние между светильниками, м

H_p – высота подвеса светильников, H_p = 8 м

 - коэффициент наивыгоднейшего расположения светильников,  = 1,8

L = 1,88 = 14,4 м

Количество ламп определяется из выражения:

N² = S/L, (5.4.3)

где S – площадь цеха,

S = AB, (5.4.4)

S = 4836 = 1728 м

N = 1728/14.4² = 1728 / 207.36 = 8,3 ~ 9 шт

2. Определяем световой поток лампы:

F_л.расч. = (ESKZ)/(N), (5.4.5)

где E – нормируемая освещенность, E = 150 лк

S – площадь цеха, S = 172.8 м²

K – коэффициент запаса, K = 1,7 (для помещений с большим выделением пыли)

Z – поправочный коэффициент (отношение средней освещенности к минимальной горизонтальной), Z = 1,1…1,5, принимаем Z = 1,1

N – количество светильников, причем в каждом светильнике находится одна лампа ДРЛ-1000, N = 9 шт.

 - коэффициент использования светового потока, зависит от индекса помещения, типа светильника и коэффициента отражения потолка и стен.

Индекс помещения определяется из формулы:

i = (AB)/(A+B)H^p, (5.4.6)

где A – ширина помещения, A = 36 м

B – длина помещения, В = 48 м

i = (3648)/(36+48)8 = 1728/848 = 1728/672 = 2,6

При коэффициенте отражения потолка 50% и стен 30% коэффициент использования светового потока для различных типов светильников имеет следующие значения:

I	2	3
	0,34…0,57	0,37…0,62

Проводим интерполяцию, чтобы определить интервал значений  при i = 2,6

Нижний предел:

(0,37-0,34)6/10+0,34 = 0,036/10 + 0,34 = 0,18/10+0,34 = 0,018+0,34 = 0,358

Верхний предел:

(0,62-0,57)/10+0,57 = 0,056/10+0,57 = 0,3/10+0,57 = 0,03+0,57 = 0,6

Получили

i = 2,6

 = 0,358…0,6

Принимаем  = 0,489

F_л.расч. = (15017281,71,1)/(90,489) = 484704/4,401 = 110135 лм

F_л.расч./F_л.табл. = 110135/55000 = 2,002

F_л.расч. в два раза больше чем F_{л.табл.max}, поэтому количество ламп, полученное при первоначальном расчете увеличиваем в два раза.

N = 92 = 10 шт

При этом: F_л.расч. = 484704 / 180,489 = 484704/8,802 = 67362 лм

Получили, что F_л.расч. = 1,043 F_{л.табл..}

Это удовлетворяет условию F_л.расч. = (0,9…1,2)F_л.табл.

3. Определяем потребляемую мощность ламп

P = pNn, (5.4.7)

где p – мощность лампы, p = 1000 Вт;

n – количество ламп в светильнике, 1

P = 1000181 = 18000 Вт

4. Теперь необходимо расположить 18 ламп в шахматном порядке на потолке площадью 1728 м²

Расстояние между светильниками равно:

L = (S/N)^0,5, (5.4.8)

L = (1728/18)^0,5 = (96)^0,5 = 9,8

Расположим светильники в четыре ряда, в первом и третьем рядах – по 4 светильника, а во втором и четвертом – по 5 светильников. Схема расположения светильников отображена на рис. 5.1.

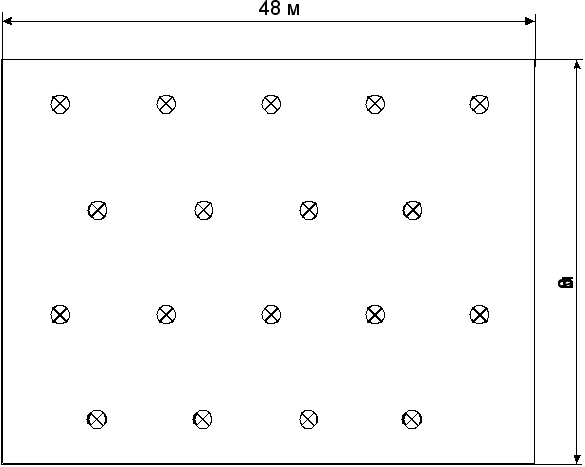

рис. 5.1. Расположение светильников.

Заключение

Благодаря проведенному и изложенному выше анализу, а именно анализу вредных производственных факторов (опасность поражения людей электрическим током, движущимися частями оборудования и др.), и проведенному на основе этого анализа мероприятий снижающих или вовсе исключающих эти вредные факторы, а именно:

• использование установок вентиляции и кондиционирования воздуха;

• предохранительные, защитные и изолирующие устройства машин и станков;

• рациональное освещение;

• меры противопожарной безопасности.

Проведена отработка оборудования и рабочего места с точки зрения безопасности

1. В проектируемом цехе для очистки выбрасываемого воздуха применяют циклоны

2. Отработанные СОЖ отправляют на переработку

3. Для очистки сточных вод применяются маслоловушки, нефтеловушки и песколовы.

4. Для снижения уровня шума применяют шумопоглащающие материалы

5. Стружка отправляется на переработку

На основе вышеизложенных мероприятий значительно уменьшается загрязненность окружающей среды промышленными выбросами, т.е. санитарное благоустройство машиностроительных заводов и надлежащее их содержание являются важнейшими мероприятиями в борьбе с вредными производственными факторами, такими как газ, пыль, загрязненные вредными веществами сточные воды.

6. ТЕХНОЛОГИЧЕСКИЕ ПАРАМЕТРЫ.

6.1. Определение структуры цеха и состав служб

По рекомендациям литературы [ ] в состав механосборочных цехов следует включать производственные и вспомогательные участки, служебные и бытовые помещения.

Производственные помещения и службы предназначены непосредственно для осуществления технологических процессов, механической обработки и сборки, отделки, регулировки, испытаний, упаковки готовых изделий, сборочных единиц (узлов) и запасных частей.

Вспомогательные отделения, участки и мастерские необходимы для ремонта станков и приспособлений, для заточки инструментов. Также необходимы подразделения для обслуживания основного производства - участки подготовки, раздачи, регенерации СОЖ, сбора и переработки отходов, цеховые лаборатории, помещения ОТК, отделения специального персонала - электриков, смазчиков и др.

Ориентировочный состав цеха по литературе [ ] принимаем в следующем виде:

1. Производственные участки:

- механические;

- сборочные.

2. Вспомогательные участки:

- контрольные;

- группы ремонта и обслуживания станков;

- отделения ремонта приспособлений;

- заточного отделения;

- отделения СОЖ;

- отделения сбора и утилизации стружки.

3. Цеховые склады:

- материалов, заготовок, полуфабрикатов;

- промежуточные (комплектовочные);

- межоперационные;

- инструментов и приспособлений;

- хозяйственных материалов и запасных частей.

4. Подсобные помещения:

- служебные;

- контроля;

- бытовые;

- санитарно-гигиенические;

6.2. Определение расчетного объема выпуска

Для участка точный расчет программы:

П_р = П_в  К₁  К₂ К₃, (6.2.1)

где П_в = 7200 - программа выпуска изделия по заданию;

К₁ = 1 - количество данных деталей в изделии (в нашем случае корпус);

К₂ = 1…1,2 - коэффициент, учитывающий выпуск запчастей (в нашем случае К₂ = 1,2);

К₂ = l…l,05 - коэффициент, учитывающий цеховые потери (для массового производства принимаем значение 1,04);

П_р = 720011,21,04 = 8986 шт.

Для цеха приведенная программа:

П_р = П_в1К_прив, (6.2.2)

где К_прив = K_GК_cepК_слож

К_прив - коэффициент приведения;

К_с - коэффициент приведения по массе;

К_сер — коэффициент приведения по объему;

К_слож - коэффициент приведения по сложности.

Принимаем, что в цехе изготовляют одно изделие –

П_р = 8986 шт комплектов деталей.

6.3. Определение затрат времени

При проектировании механосборочных цехов затраты времени могут определяться по одному из следующих методов:

- по технологическому процессу;

- методом сравнения;

- по данным базового завода или ранее выполненных проектов;

- по технико-экономическим показателям;

- по типовым нормам.

Воспользуемся данными по технологическому процессу.

Рассчитываем станкоемкость детали:

Т_с = Т_ш.к, (6.3.1)

где Т_ш.к. - сумма штучно-калькуляционного времени по каждой операции.

Тогда Т_с = 58,21 мин.

Для станкоемкости в целом по изделию:

Т_с.и. = 510 мин, переводим в часы Т_с.и. = 8,5 часа.

Трудоемкость изделия при ручной сборке: Т_р.и. = 1,6 часа.

При конвейерной сборке: Т_к.и. = 0,8 часа.

6.4. Расчет количества оборудования и сборочных рабочих мест

Количество станков.

, (6.4.1)

где Т_с - станкоемкость (8,5 часа);

П - программа (8986 шт);

К_и.ср. - средний коэффициент использования (0,85 для среднесерийного производства);

Ф_э - эффективный годовой фонд времени (3983,2 часов).

По расчету получаем:

23 станка

Количество сборочных рабочих мест.

Узловой сборки:

где Ф_э.р. = 4106,4 часов - для сборочных рабочих мест без оборудования;

_ср = 1, коэффициент плотности сборочных работ;

К_и.ср. - средний коэффициент использования рабочего места (0,85 для среднесерийного производства).

, (6.4.2)

= 4,2  5 рабочих мест.

Число сборочных рабочих мест на конвейере:

, (6.4.3)

где Ф_э.к. = 3983,2 часов - эффективный фонд времени на конвейерной сборке.

= 2,2  3 рабочих места.

6.5. Рабочие основного производства

Количество рабочих-станочников основного производства определим по станкоемкости:

, (6.5.1)

где Ф_д.р. = 1847,9 часов - действительный фонд времени рабочего с учетом потерь;

К_м = коэффициент многостаночного обслуживания (для среднесерийного производства принимаем 1,4).

= 29,5  30 человек.

Число рабочих сборщиков:

, (6.5.2)

где Т_сб - трудоемкость узловой сборки.

= 11,7  12 человек.

6.6. Расчет общей численности работающих в цехе

Расчет общей численности персонала цеха проведем укрупненно по нормативам. Результаты оформим в виде таблицы.

Таблица 6.1

Ведомость персонала механосборочного цеха.

№ п/п	Категории работников	Обоснование расчета	Результат, чел
1.	Рабочие станочники (всего) в том числе в первую смену	Рст 50% от Рст	30 15
2.	Рабочие сборщики (всего) в том числе в первую смену	Рсб 50% от Рсб	12 6
3.	Всего производственных рабочих	Рпр = Рст+Рсб	42
4.	Вспомогательные рабочие (всего) В том числе в первую смену	30% от Рпр 60% от Рвсп	13 8
5.	ИТР механической обработки	Ритр.м = 20% от Собщ	5
6.	ИТР сборки	Pитр.м = 10% от Рсб	2
7.	Всего ИТР в том числе в первую смену	Ритр.м. = Ритр.м.+Ритр.сб 70% от Ритр	7 5
8.	Служащие в том числе в первую смену	Сл = 1,5% от Рпр 70% от Сл	1 1
9.	Младший обслуживающий персонал (МОП) в том числе в первую смену	МОП = 2,5% (Рпр+Рвсп) 60% от МОП	2 1
Итого:		Рпр+Рвсп+Ритр+Сл+МОП В том числе в 1-ую смену	65 36

6.7. Выбор транспортных средств

Для транспортирования материалов, заготовок готовых деталей на сборку, средств технологического оснащения (приспособления, инструменты и т.п.) в цехах используют кары, погрузчики, тележки.

Количество транспортных средств:

, (6.7.1)

где М - масса перевозимых грузов (принимаем укрупненно по массе комплектов деталей для общей сборки

М = GN, (6.7.2)

M = 0,068986 = 539,2 тонны;

I = 8 - среднее число транспортных операций;

Т_т = 25 мин - среднее время транспортировки;

К_н = 1,25 - коэффициент неравномерности подачи груза;

q = 1 тонна - грузоподъемность одного транспортного средства;

K_q = 0,4 - коэффициент использования грузоподъемности;

Ф_э = 3983,2 часов - эффективный фонд времени;

=1,42 шт.

Крупногабаритные заготовки, детали, узлы, приспособления станков в цехе транспортируются тельферами, кранами-балками, мостовыми кранами.

Их количество рассчитывается по следующей формуле:

, (6.7.3)

где i = 10 - среднее число транспортных операций;

Т_т = 5 мин - среднее время транспортировки;

К_н = 1,5 - коэффициент неравномерности подачи груза;

= 2,2  3 шт.

6.8. Параметры вспомогательных участков цеха

Расчеты по вспомогательным участкам и службам ведем укрупненно с использованием с использованием нормативов. Основной параметр при этом - число станков основного производства в цехе.

Таблица 6.8.1

Параметры вспомогательных участков.

№ п/п	Наименование участка	Обоснование расчета	Количество оборудования по нормативам
1.	Участок ремонта станков	2% от Собщ	1 станок
2.	Участок ремонта приспособлений	[ ]	3 станков
3.	Участок заточки	2,5% от Сo6щ	1 станок

6.9. Определение площадей участков и служб цеха

Расчет площадей участков и отделений проводим укрупненно по нормативам, изложенным в литературе в процентах от площадей участков основного производства. Результаты оформляем в табличном виде.

Таблица 6.9.1

Расчет участков и служб.

№ и/и	Категория площадей	Расчетная формула	Фактическая площадь, м2
1	2	3	4
1.	Производственная		805
	1.1. Механический участок	Fм = СобщУст Собщ = 23 станка Уст = 35 м2/1 станок
	1.2. Сборочный участок	Fсб = МсбУсб Усб = 40 м2/1 раб. место Мсб = 8 человек	320
2.	Вспомогательные
	2.1 Отделение заточки	Fз = СзатУзат Сзат = 1 станок Узат = 25 м2/1станок	25
	2.2. Участок ремонта станков	Fр.с. = Ср.с.Ур.с. Ср.с. = 1 станок Ур.с. = 35 м2/ станок	35
	2.3. Участок ремонта приспособлений	Fр.н. = Ср.п.Ур.п. Ср.п. = 30 м2/1станок	90
	2.4. Площадь ОТК	Fотк = 4% от (Fм+Fсб) Fм+Fсб = 1125м2	45

Продолжение табл. 6.9.1

1	2	3	4
	2.5. Отделение приготовления и раздачи СОЖ	Fсож = 3% от Fм Fм = 805 м2	25
	2.6. Отделение переработки стружки	Fстр = 3% от Fм Fм = 805 м2	25
Итого:		Вспомогательная площадь	245
3.	Помещения складов
	3.1. Материалов и заготовок		25
	3.2. Межоперационный		40
	3.3. Комплектовочный		30
Итого:		Площадь складов	95
4.	Помещения кладовок
	4.1. Режущего инструмента	Fр.и. = СмУр.и. См = 23 станка Ур.и. = 0,3 м2/1 станок	10
	4.2. Измерительного инструмента	Fи.и. = СмУи.и. См = 23 станка Уи.и = 0,1 м2/1 станок	5
	4.3. Приспособлений для станков	Fс.п. = СмУс.п. См = 23 станка Ус.п. = 0,2 м2/1 станок	8

Продолжение табл. 6.9.1

1	2	3	4
	4.4. Вспомогательных материалов	Fв.м. = (Рм+Рсб)Увс Рм+Рсб = 42 человека Увс = 0,1 м2/1 человека	7
Итого:		Площади кладовок	30
Итого:		Общая площадь основных и вспомогательных помещений	1495  1500
5.	Подсобные площади	10% от F	150
Всего:		Площадь цеха в производственном корпусе	1650

6.10. Разработка компоновочного плана цеха.

По результатам расчетов, с учетом рекомендаций литературы, выполняем компоновочный план цеха. Наиболее распространенной конструкцией здания цехов механосборочного производства является здание прямоугольной формы с полом на бетонном основании с системой колонн. Колонны соединены стропильными и подстропильными фермами, на которые сверху укладываются перекрытия. Для машиностроения приблизительно 85% зданий являются одноэтажными, как более экономичные и не имеющие ограничения по размещению тяжелого оборудования.

Основными параметрами производственных зданий являются:

L - ширина пролета (расстояния между продольными осями колонн, образующими пролет);

t - шаг колонн (расстояние между поперечными осями колонн);

h - высота пролета.

При реализации требований к типизации и унификации производственных зданий разработаны производственные помещения габаритами 36x48 м, сеткой колонн 18х12 м. И общей площадью 1728 м².

Поскольку в данном цехе имеются грузовые краны грузоподъемностью 10/1,5 т, то высоту пролета принимаем 8,4 м.

6.11. Автоматизированное рабочее место (АРМ).

Современные масштабы и темпы внедрения средств автоматизации управления в народном хозяйстве с особой остротой ставит задачу проведения комплексных исследований, связанных со всесторонним изучением и обобщением возникающих при этом проблем как практического, так и теоретического характера.

В последние годы возникает концепция распределенных систем управления народным хозяйством, где предусматривается локальная обработка информации. Для реализации идеи распределенного управления необходимо создание для каждого уровня управления и каждой предметной области автоматизированных рабочих мест (АРМ) на базе профессиональных персональных ЭВМ.

Анализируя сущность АРМ, специалисты определяют их чаще всего как профессионально-ориентированные малые вычислительные системы, расположенные непосредственно на рабочих местах специалистов и предназначенные для автоматизации их работ.

Для каждого объекта управления нужно предусмотреть автоматизированные рабочие места, соответствующие их функциональному назначению. Однако принципы создания АРМ должны быть общими: системность, гибкость, устойчивость, эффективность.

Согласно принципу системности АРМ следует рассматривать как системы, структура которых определяется функциональным назначением.

Принцип гибкости означает приспособляемость системы к возможным перестройкам благодаря модульности построения всех подсистем и стандартизации их элементов.

Принцип устойчивости заключается в том, что система АРМ должна выполнять основные функции независимо от воздействия на нее внутренних и возможных внешних факторов. Это значит, что неполадки в отдельных ее частях должны быть легко устранимы, а работоспособность системы - быстро восстановима.

Эффективность АРМ следует рассматривать как интегральный показатель уровня реализации приведенных выше принципов, отнесенного к затратам по созданию и эксплуатации системы.

Функционирование АРМ может дать численный эффект только при условии правильного распределения функций и нагрузки между человеком и машинными средствами обработки информации, ядром которых является ЭВМ. Лишь тогда АРМ станет средством повышения не только производительности труда и эффективности управления, но и социальной комфортности специалистов.

Накопленный опыт подсказывает, что АРМ должен отвечать следующим требованиям:

• своевременное удовлетворение информационной и вычислительной потребности специалиста.

• минимальное время ответа на запросы пользователя.

• адаптация к уровню подготовки пользователя и его профессиональным запросам.

• простота освоения приемов работы на АРМ и легкость общения, надежность и простота обслуживания.

• терпимость по отношению к пользователю.

• возможность быстрого обучения пользователя.

• возможность работы в составе вычислительной сети.

Обобщенная схема АРМ представлена на рис. 6.11.1.

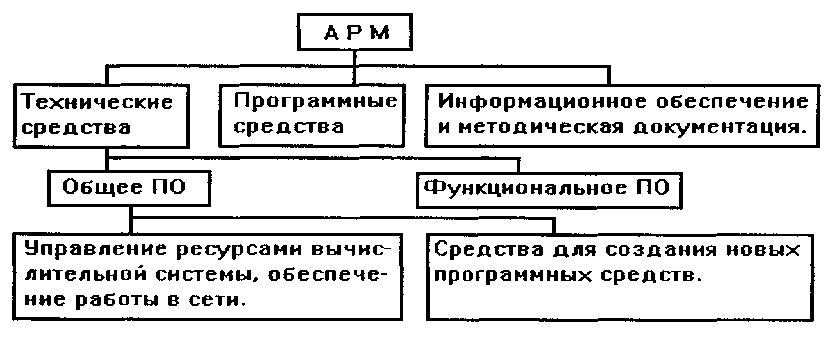

Схема автоматизированного рабочего места.

рис. 6.11.1.

Немаловажную роль в процессе проектирования отводится комфортным условиям труда. Схема представлена на рисунке 6.11.2.

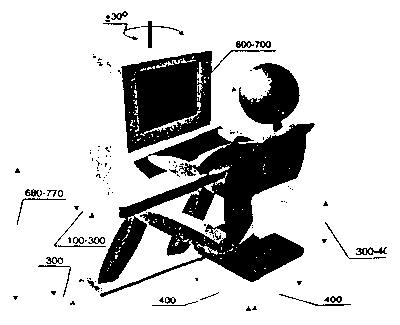

Схема расположения инструментов АРМ и оператора

рис. 6.11.2.

7. ОРГАНИЗАЦИОННО-ЭКОНОМИЧЕСКИЙ РАЗДЕЛ

7.1. Организация производственного процесса по производству детали «картер»

7.1.1. Исходные данные.

Таблица 7.1.

Технологический маршрут обработки детали «картер»

№№ п/п	Наименование операции	Время на данной операции, мин
		tшт	tп.з.
	Заготовительная	-	-
1	Фрезерование основных поверхностей	2,5	3,2
2	Сверление основных отверстий	2,86	6,3
3	Фрезерование остальных поверхностей чистовое	12,68	5,9
4	Растачивание отверстий начерно	14,45	12,5
5	Растачивание отверстий начисто	16,56	12,5
6	Раскатная	10,55	8,4
7	Сверление крепежных отверстия	9,25	7,2
8	Фрезерование поверхности под крышку	2,5	4,4
9	Сверление отверстия под крышку	2,06	4,8
10	Нарезание резьбы	5,95	6,1
11	Промывка	2,64	7,1
12	Контрольная	2,78	4,8
Всего:		84.78

7.1.2. Определение типа производства и обоснование формы организации производственного процесса.

Разработке организационно-плановых вопросов предшествует установление типа производства и формы его организации [ ].

Установить тип производства можно по коэффициенту закрепления операций (η_з.о.). Для определения числового значения этого коэффициента надо предварительно рассчитать средний производственный такт (_с) и среднее штучное время изготовления детали по всем операциям (t_шт.с.).

η_з.о. = _с/t_шт.с., (7.1)

_с = F_дс / N_r, (7.2)

F_дс = F_нη_р, (7.3)

F_н = (F_рдТ_см-F_nnТ_ск)h60, (7.4)

, (7.5)

где F_д – номинальный фонд рабочего времени оборудования (рабочих мест) в плановой периоде при заданном режиме работы, мин;

F_дс – действительный фонд рабочего времени оборудования в плановом году, мин;

N_r – годовой объем выпуска деталей по заданию, N_r = 7200 шт;

h – число рабочих смен в день, h = 2;

F_рд, F_nn – количество рабочих и предпраздничных дней в году;

T_см – продолжительность рабочей смены, T_см = 8,2 часа;

Т_ск – количество часов, на которые сокращается рабочая смена в предпраздничные дни, Т_ск = 1 час;

η_р – коэффициент, учитывающий потери времени на ремонт оборудования, при h = 2 принимаем η_р = 0,97;

t_шт.i – норма штучного времени на i-й операции;

m – число операций.

Производим расчет для мая 2002 года.

F_н = (2518,2-51)260 = 246384 мин

F_дс =2463840,97 = 238992,5 мин

t_шт.с = 84,78/12 = 7,06 мин

_с = 238992,5/7200 = 33,19 мин/шт

η_з.о. = 33,19/7,06 = 4,7 мин

Так как 1 < η_з.о < 4,7, то производство будет крупносерийным.

Следует проектировать серийной участок, так как η_з.о > 2.

7.1.3. Организация участка серийного производства.

Важнейшими календарно-плановыми нормативами в серийном производстве являются: размер партии деталей, периодичность (ритм) их запуска в производство, длительность производственного цикла изготовления деталей, величина задела.

Посчитаем месячный объем выпуска детали.

N_м = N_rF_дс.м/F_дс.г, (7.6)

N_м = 720018973,2/238992,5 = 570 шт.

Размер партии деталей, запускаемый одновременно в производство, рассчитывается по среднему соотношению подготовительно-заключительного времени к штучному.

n_д = t_п.з.с./t_шт.сη_д.п., (7.7)

где n_д – размер партии деталей, шт

t_п.з.с. – среднее подготовительно-заключительное время, мин

t_шт.с – среднее штучное время, мин

η_д.п. – коэффициент допустимых потерь на переналадку оборудования, принимаем для среднесерийного производства η_д.п. = 0,02

n_д = 6,76/7,060,02 = 50,1 шт.

Предварительный размер партии деталей корректируем так, чтобы он был кратным месячному объему выпуска. Принимаем n_д = 57 шт.

Определив размер партии деталей и зная объем выпуска деталей в месяц, устанавливаем сколько раз в течении месяца будет повторятся запуск (Q_з) этой партии:

Q_з = N_м/n_д, (7.8)

Q_з = 570/57=10

Затем определяем какова будет периодичность повторения (ритм) запуска:

R_n = F_рд/Q, (7.9)

R_n = 20/10 = 2 дн.

Далее рассчитываем штучно-калькуляционное время (t_к), по каждой операции по формуле:

t_кi = t_шт+t_п.з/n_д, (7.10)

t_k1 = 2,5+3,2/57 = 2,55 мин

t_k2 = 2,86+6,3/57= 2,97 мин

t_k3 = 12,68+5,9/57= 12,78 мин

t_k4 = 14,45+12,5/57 = 14,66 мин

t_k5 = 16,56+12,5/57=16,79 мин

t_k6 = 10,55+8,4/57 = 10,69 мин

t_k7 = 9,25+7,2/57 = 9,37 мин

t_k8 = 2,5+4,4/57 = 2,57 мин

t_k9 = 2,06+4,8/57 = 2,14 мин

t_k10 = 7,95+6,1/57 = 6,05 мин

t_k11 = 2,64+5,1/57 = 2,72 мин

t_k12 = 2,78+4,8/57 = 2,86 мин

t_k = 86,15 мин

t_kср. = 7,17 мин

Для определения календарных сроков выпуска и запуска партии деталей в производство и построения графика работы участка необходимо определить длительность производственного цикла в зависимости от принятой формы ее движения по операциям технологического процесса.

Определяем длительность производственного цикла для параллельно-последовательного вида движения.

, (7.11)

где Т_ц – длительность производственного цикла изготовления партии деталей, раб.дней

t_кл – штучно-калькуляционное время обработки детали на i-й операции, мин

n_тр – величина транспортной партии, шт

t_ест – время естественных процессов, мин

S_пi – количество параллельно работающих рабочих мест i-й операции

t_мд – время межоперационного пролеживания партии деталей, принимаем для крупносерийного производства 0,55 дня.

= 6,9 дн.

Рассчитаем общую величину задела на участке по формуле:

Z_д = N_дТ_ц, (7.12)

где N_д – дневной выпуск деталей, шт.

Z_д = 28,56,9 = 196 шт.

Количество рабочих мест и рабочих по каждой операции технологического процесса, а также соответствующие коэффициенты их использования. Результаты расчетов сводим в таблицу.

Количество рабочих мест на участке (S_p) определяем по формуле:

S_p = t_кN_г/F_дс60, (7.13)

S_p1 = 2,557200/398360 = 0,07

S_p2 = 2,977200 / 398360 = 0,08

S_p3 = 12,787200/398360 = 0,36

S_p4 = 14,667200/398360 = 0,42

S_p5 = 16,797200/398360 = 0,46

S_p6 = 10,697200/398360 = 0,32

S_p7 = 9,377200/398360 = 0,28

S_p8 = 2,577200/398360 = 0,07

S_p9 = 2,147200/398360 = 0,06

S_p10 = 6,057200/398360 = 0,18

S_p11 = 2,727200/398360 = 0,08

S_p12 = 2,867200/398360 = 0,08

S_p = 2,54

Коэффициент использования рабочих мест определяется отношением их расчетного числа к принятому.

Расчетное количество рабочих (W_p) рассчитываем по каждой операции по формуле:

, (7.14)

F_др = F_и_пр, (7.15)

где S_n – принятое количество рабочих мест

F_др – действительный годовой фонд рабочего времени одного рабочего, час.

F_др = 4106,40,9 = 3695,8 час

_пр - коэффициент, учитывающий потери рабочего времени рабочих в связи с отпусками и болезнями, принимаем _пp = 0,9;

_ис - коэффициент использования рабочих мест;

_м - коэффициент многостаночного обслуживания, принимаем для крупносерийного производства _м = 1,5.

Принятое количество рабочих мест определяется по каждой операции путем округления расчетного количества до ближайшего большего числа с учетом сменности работы, а затем данные суммируются. Коэффициент использования рабочих (_пp) определяется, как отношение их расчетного числа к принятому.

Таблица 7.2.

Количество рабочих мест и рабочих на участке.

№ п/п опер.	Расчетное кол-во рабочих мест Sp	Принятое число рабочих мест Sn	Коэфи-циент исполь-зования рабочего места ис	Расчетное кол-во рабочих Wp	Принятое число рабочих Wn	Коэффи-циент исполь-зования рабочих ир
1	0,07	1	0,07	0,05	2	0,03
2	0,08	1	0,08	0,06	2	0,03
3	0,36	1	0,36	0,81	2	0,40
4	0,42	1	0,42	0,83	2	0,42
5	0,46	1	0,46	0,41	2	0,20
6	0,32	1	0,32	0,26	2	0,13
7	0,28	1	0,28	0,23	2	0,11
8	0,07	1	0,07	0,05	2	0,02
9	0,06	1	0,06	0,04	2	0,02
10	0,18	1	0,18	0,14	2	0,07
11	0,08	1	0,08	0,06	2	0,03
12	0,08	1	0,08	0,06	2	0,03
Итого:		12	Ср. 0,18	3,00	24	Ср. 0,14
