Курсовая работа: Поршень дизеля Д49: конструкция и ремонт

Федеральное агентство железнодорожного транспорта РФ

Московский государственный УНИВЕРИСИТЕТ путей сообщения

Институт транспортной техники и организации производства

Кафедра: «Локомотивы и локомотивное хозяйство»

работа

по теме:

«Поршень дизеля Д49: Конструкция и ремонт»

Выполнил: студент гр. ТЛТ-451

Консультант ст. преподаватель

Москва 2009

Содержание

Введение

1. Поршень дизеля типа Д49. Конструкция. Основные неисправности

1.1 Конструктивные особенности поршня дизеля типа Д49

1.2 Основные неисправности поршня

2. Модернизация и ремонт поршня дизеля типа Д49

2.1 Варианты модернизации поршня дизеля типа Д49

2.2 Методы устранения нагара в поршне дизеля типа Д49

2.3 Правила ремонта поршня дизеля типа Д49

Заключение

Список литературы

Введение

Дизели 1А-5Д49 мощностью 3000 л.с. (2200 кВт) начали серийно выпускать на Коломенском тепловозостроительном заводе с 1975 г. Их устанавливал на грузовые двухсекционные тепловозы 2ТЭ116 Луганский тепловозостроительный завод. Позднее Коломенский завод приступил к серийному производству пассажирского односекционного тепловоза ТЭП70 с дизелями 2А-5Д49 мощностью 4000 л.с. (2940 кВт).

Рабочий процесс дизелей Д49 отличается высокой экономичностью на режимах номинальной мощности.

На российские железные дороги в общей сложности поступило около 2 тыс. секций тепловозов с дизелями типа Д49.

Шатунно-поршневая группа представляет группу деталей кинематической пары – поршень-шатун, играющей важную роль в рабочем процессе дизеля.

Поршни могут изготовляться из чугуна, стали и сплавов алюминия, что влияет на их конструктивные формы (алюминий имеет в 2,5 раза меньшую плотность и в 5 раз большую теплопроводность, чем чугун).

В данной работе рассматривается поршень дизеля типа Д49, особенности его конструкции, варианты модернизации, а также основные неисправности и методы их устранения.

1 . Поршень дизеля типа Д49. Конструкция. Основные

неисправности

1.1 Конструктивные особенности поршня

Поршень — один из основных и высоконагруженных узлов дизеля. Работоспособность поршня совместно с крышкой цилиндра и шатунными вкладышами определяет ресурс дизеля до ремонта, связанного с разборкой дизеля. На всех дизелях типа Д49 применен поршень составной конструкции и относительно малой массы, что создает умеренные инерционные нагрузки на детали шатунно-кривошипного механизма. Головка поршня отштампованная из жаропрочной стали, для снижения температуры охлаждается маслом в соответствии с рисунком 1.1.

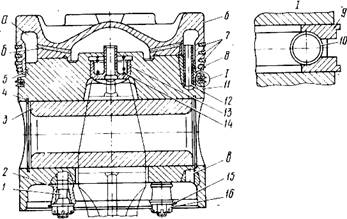

Рисунок 1.1 - Устройство поршня

1-шпилька; 2,12-втулки; 3-палец; 4-стопорное кольцо; 5-уплотнительное кольцо; 6-головка; 7-кольца компрессионные; 8,9-кольца маслосъёмные; 10-расширитель; 11-тронк поршня; 13-стакан; 14-пружина; 15-проволока; 16-гайка; а - полость; б, в - каналы.

Поршень дизеля воспринимает силы давления газов в цилиндре и передает их на шатун, герметизирует изменяющийся при его движении объем цилиндра. Надежная работа поршневой группы зависит от обеспечения эффективных способов отвода тепла от днища поршня и создания благоприятных условий для работы поршневых колец. Через поршень может отводиться 4—7 % тепла, вводимого с топливом в цилиндр двигателях [1].

1.2 Основные неисправности поршней и крышек цилиндров

Анализ показывает, что дизели 1А-5Д49 тепловозов 2ТЭ116 имеют высокую повреждаемость и сменяемость деталей. Основные виды повреждений, например, за пять лет эксплуатации этих машин в депо Елец Юго-Восточной дороги распределяются в процентах следующим образом: трещины в крышках цилиндров – 6,1; прогары, изломы и изгибы клапанов – 33; пробой газов по газовому стыку между крышкой цилиндра и гильзой – 26,6; течи воды по резиновым уплотнениям рубашек и гильз втулок цилиндров – 29,6; задиры и разрушения поршней – 4,7.

Следует отметить, что для работников депо и ремонтных заводов важны данные о сменяемости деталей на неплановых и плановых ремонтах, а также о пробегах тепловозов до плановых разборок дизелей.

В соответствии с указанием МПС № М-2574 пробеги тепловозов 2ТЭ116 и 2ТЭ10У до текущих ремонтов ТР-2 установлены равными 135 тыс. км, до ремонтов ТР-3 - 270 тыс. км и до КР-1 – 800 тыс. км; для тепловозов 2ТЭ10Л и 2ТЭ10В соответственно 105, 210 и 630 тыс. км.

Надо отметить, что лучшие образцы зарубежных тепловозов имеют значительно более высокие пробеги локомотивов до разборки дизелей. Так, тепловозные двухтактные дизели фирмы “ GeneralMotors ” (США) моделей 645 и 710 имеют пробеги до разборки 1 млн. 200 тыс. км.

Несмотря на высокую стоимость основных деталей дизелей типа Д49 (крышек цилиндров, втулок цилиндров, поршней) их требуемая надёжность не обеспечивается, т.е. не выполняется установленные сроки службы в соответствии с техническими условиями на поставку этих дизелей.

Сроки службы крышек цилиндров должны быть равны сроку службы самих дизелей, т.е. 20-ти годам, или 3,6 млн. км. пробега тепловоза. Фактические же сроки службы крышек составляют 800 тыс. км.

Средняя сменяемость крышек на капитальном ремонте на Воронежском ТРЗ составляет 10 шт. на дизель, или 62,5 %. По требованиям ТУ на дизель типа Д49 допускается сменяемость только 15% крышек, или 2,4 крышки за весь срок службы дизеля.

По ТУ сроки службы поршней и втулок цилиндров должны быть равны сроку службы дизеля до капитального ремонта (1млн. 200 тыс. км.). Фактически же средние сроки их службы находятся в пределах 600 – 800 тыс км.

Особенно высокая повреждаемость крышек и втулок цилиндров была на дизелях 2ТЭ121 в депо Попасная Донецкой дороги. Так, по данным этого депо, на 30-ти дизелях примерно за 2 года эксплуатации было сменено 78 крышек цилиндров, т.е. в среднем 2,6 крышки на один дизель. На некоторых дизелях в течении этого периода одновременно сменялось до восьми крышек. По три крышки цилиндра были сменены на трёх тепловозах при их пробегах менее 100 тыс. км. Всего за этот период было сменено 20 крышек при пробеге от изготовления дизелей менее 200 тыс. км.

Из-за трещин были установлены случаи сменяемости одновременно до двух втулок цилиндров на дизеле. Из-за задира были случаи замены одновременно до четырёх гильз (втулок) цилиндров.

В 1993 г. в депо Елец полностью сменили: все втулки цилиндров на пяти дизелях; гильзы на двух дизелях; резиновые кольца рубашек и водяных втулок на семидесяти дизелях, а резиновые кольца переливных трубок втулок цилиндров на пятидесяти дизелях.

Эксплуатационные наблюдения показывают, что поршни дизелей типа Д49, имеющие составную конструкцию, обладают целым рядом серьезных недостатков по сравнению с цельнолитыми поршнями, применяемыми на отечественных и зарубежных дизелях.

Из депо Дно Октябрьской дороги в 1995 г. во ВНИИЖТ поступило сообщение о том, что в поршнях дизелей типа Д49 наблюдаются значительные отложения нагара в их головках .Из депо было доставлено во ВНИИЖТ 13 головок поршней.

Рисунок 1.2 - Отложение нагара в головках поршней дизелей типа Д49 после пробега 510 тысяч километров

Из рисунка видно, что нагар в значительных количествах откладывается в центре головки и по ее краю, перекрывая почти полностью отверстия для перетока масла из центральной части в край головки (для перетока масла в головке имеется 12 отверстий диаметром 5 мм).

Осмотр поршней показал, что отложения нагара в центре днища и по краю головки было наименьшее, если отверстия для перетока масла были забиты нагаром только частично. Отсюда следует вывод, что отверстие для перетока масла диаметром 5 мм является недостаточным. Оно должно быть увеличено до 8,5 мм, имеющимся в головке составного поршня дизелей 11Д45 и 14Д40, в которых не наблюдается таких отложений нагара, как в поршнях дизелей типа Д49.

В некоторых головках поршней, доставленных из депо Дно, в середине перемычек головки для тарелок впускных клапанов (в самом тонком месте, где толщина перемычки составляет 2,8 мм) возникают термические трещины из-за перегрева головки при отложении нагара. Во время ремонта в целях повторного использования головок рекомендуется эти трещины удалять путем разделки на всю высоту перемычки (примерно 100 мм), на ширину в верхней части до 6,0 мм и у основания трещин до 3,0 мм с радиусом 1,5 мм.

Большие отложения нагара были обнаружены в головках поршней дизелей тепловозов 2ТЭ116 номеров 1315, 1316 и 1352 приписки депо Жмеринка на ремонте ТР-2 после пробегов в интервале 214 — 294 тыс. км. Толщина нагара находилась в пределах 15 — 20 мм, уменьшение проходного сечения в отверстиях для перелива масла достигало 50 — 80 %. При этом использовалось масло марки М14Г2.

На испытаниях тепловозов 2ТЭ116 в депо Основа и Полтава было обнаружено значительное количество поршней (37 шт.) на 14-ти секциях тепловозов, не имевших слива масла из поршней. Такие случаи отмечались в депо Кочетовка, Елец и Жмеринка. Отсутствие слива масла возникает при полностью забитых нагаром отверстиях для перетока масла из центра в край головки поршня в соответствии с рисунком 1.2.

2 .Модернизация и ремонт поршня дизеля типа Д49

2.1 Варианты модернизации поршня дизеля Д49

У поршня дизеля Д49 головка поршня изготовлена из жаростойкой стали ЭИ415, а тронк из алюминиевого сплава АК6. Охлаждение этого поршня обеспечивается взбалтыванием масла, которое подается через отверстие в шатуне и алюминиевый стаканчик сначала в центральную полость охлаждения поршня, а затем в кольцевую периферийную[1].

Применявшаяся ранее конструкция поршня дизеля Д49 характерна расположением всех колец выше оси пальца в соответствии с рисунком 2.1.

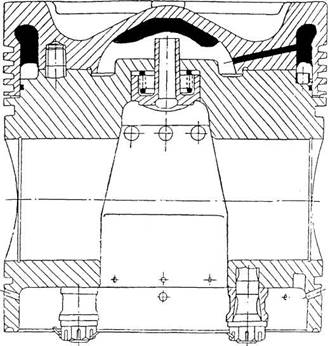

Рисунок 2.1 - Составные охлаждаемые поршни дизеля 5Д49

а - до модернизации; б - модернизированный повышенной газоплотности; 1-тронк; 2-кольца маслосъёмные; 3-кольцо торсионное; 4-кольца компрессионные; 5-головка; 6-стакан; 7-пружина.

Для уменьшения расхода масла на угар и прорыва газов в картер, в конструкцию поршня внесены следующие изменения: увеличено расстояние от крышки цилиндра до поршня за счет уменьшения высоты головки поршня; фрезеровки в головке под клапаны выполнены несквозными; установлены три верхних компрессионных кольца с односторонней трапецией и четвертое торсионное кольцо; второе маслосъемное кольцо расположено ниже оси пальца и выполняет роль дозатора расхода, масла; уменьшен зазор между тронком и втулкой цилиндра.

Испытания показали, что модернизированный поршень снижает в 2 раза расход масла на угар, в 1,5 раза повышает срок службы по загрязненности и на 30% снижает прорыв газов в картер. Практически ликвидируются отложения нагара на поршень и крышку цилиндра со стороны камеры сгорания.

Рисунок 2.2 - Температуры в различных точках головки поршня дизеля 1А-5Д49

Над первым компрессионным кольцом температура не превышает 170°C (в соответствии с рисунком 2.2).Умеренные температуры обеспечивают хорошую износостойкость ручьев компрессионных колец. Исследования относительного изменения тепловых и механических напряжений в головке поршня Д49, выполненного на одноцилиндровом отсеке, показали: уровень тепловых напряжений превосходит механические примерно в 2 раза. Схема охлаждения с подводом охлаждающего агента в зону колец эффективно снижает теплонапряженность головки поршня; снижение давления подачи масла ниже номинального (Р_м =0,4 МПа) приводит к увеличению уровня температурных напряжений во всех исследованных точках головки поршня. В зоне первого компрессионного кольца при уменьшении давления с 0,4 до 0,2 МПа температурные напряжения возрастают в 1,65 раза, на поверхностях, охлаждаемых маслом, в 1,5 раза и т.д.

Износостойкость алюминиевых поршней можно повысить глубоким анодированием электролизным способом. При этом получается пористая пленка окиси алюминия толщиной 0,08—0,1 мм, которая обладает резко пониженной теплопроводностью, повышенной маслоемкостью, износостойкостью и коррозионной стойкостью.

На дизелях типа Д49 наблюдается высокая сменяемость компрессионных колец: на ремонтах ТР-2 и ТР- 3 заменяется до 50% поршневых колец от числа установленных на поршнях. Компрессионные кольца сменяются, главным образом, из-за износа хромого покрытия у замка на длине 40-50 мм, а также из-за достижения предельного значения зазора у замка.

С первых номеров дизелей типа Д49 до 1981г. Использовались компрессионные кольца с двухсторонней трапецией. Необходимость в таких кольцах вызывалась применением головок поршней без масляного охлаждения. При переходе на масляное охлаждение поршней следовало перейти на кольца прямоугольного сечения. Однако завод перешел на кольца с односторонней трапецией, что сохранило их недостатки и вызвало увеличение зазора в замке из-за износа боковой поверхности.

По чертежам ВНИИЖТа разработаны поршни для дизелей 1А-5Д49 с прямоугольными канавками для компрессионных колец . Эти кольца покрыты слоем пористого хрома. Сначала на рабочую поверхность кольца наносится слой хрома общей толщиной 0,16-0,25 мм, а затем при изменении полярности на электродах в ванне в слое хрома толщиной 0,05- 0,08 создаются поры.

Рисунок 2.3 - Поршень дизеля 1А-5Д49 с прямоугольными канавками для компрессионных колец.

Этот слой повышает способность колец к маслоудерживанию для снижения износа и вероятности задира. Однако слой пористого хрома быстро изнашивается, при повторной установке в дизель существенно возрастает износ колец, и особенно гильз до 260,4 м в зоне остановки первого кольца. По этой причине часто меняются гильзы на ремонтах ТР-3 и даже ТР-2. Более перспективны кольца с маслоудерживающими канавками, применяемые на дизелях фирмы «Дженерал Моторс».

ВНИИЖТ разработал чертежи перспективных колец для дизелей 10Д100 с десятью канавками, для дизелей типа Д40– с девятью канавками и шагом между ними 0,6+0,05 мм, а для дизелей типа Д49 с шестью канавками высотой 6 мм и шагом 0,6 мм, с глубиной 0,15+ 0,05 мм.

По чертежам ВНИИЖТа на Оренбургском ТР3 были изготовлены два комплекта таких колец по 48 шт. с высотами 4 и 6 мм. На АО «Пенздизельмаш» изготовлено по 16 шт. поршней с канавками под цилиндрические кольца высотой 4 и 6 мм. Один комплект поршней на Воронежском ТР3 был установлен на тепловоз 2ТЭ116 приписки депо Серов, а второй комплект– на тепловоз депо Родаково. Из этих депо во ВНИИЖТ не поступали замечания по работе колец и поршней [4].

2.2 Методы устранения нагара в поршне дизеля типа Д49

Причины чрезмерного отложения нагара в головках поршней дизелей типа Д49 — малое количество масла, прокачиваемого через поршни, малые скорости движения масла в поршне, а также высокая температура внутри головки достигает 140 °С, что резко повышает интенсивность отложения нагара на внутренних поверхностях головки.

Для снижения отложений нагара в головках поршней дизелей типа Д49 рекомендуется диаметры отверстий в головках поршней увеличить до 8,5 мм их рассверловкой при разборках.

Для того, чтобы предотвращать отложение нагара в поршне необходимо проверять слив масла из поршней на ремонтах ТО-3 и ТР-1 на неработающем дизеле с включением маслопрокачивающего насоса.

При отсутствии слива такие поршни надо вынимать из втулок цилиндров дизеля и очищать от нагара, прежде всего отверстия для перетока масла.

На отдельных поршнях очистку от нагара в переливных отверстиях в депо Ленинград-Витебский производят высверливанием нагара сверлом с наконечником из твердого сплава, а в депо Ленинград-Варшавский нагар из отверстий удаляют продалбливанием.

Наиболее эффективным способом очистки от нагара головок поршней дизелей типа Д49 от нагара одновременно всех поршней является метод, используемый в депо Дно. Очищают поршни путем погружения головок в расплав солей следующего состава: едкий натрий — 65 % (по весу); азотно-кислый натрий — 30 %; поваренная соль — 5%. Смесь солей нагревается в ванне до 350 — 400 °С; температура расплава солей должна быть 250 °С; удельный вес расплава 1,7 г/см³ . Установка для очистки головок от нагара состоит из трех ванн: для расплава солей; для воды; кислотной, содержащей 50%-ный раствор соляной кислоты с добавкой столярного клея. Мощность электронагревателя должна быть 35 — 40 кВт. Время нагрева расплава с комплектом деталей составляет 20 — 35 мин.

Исключение интенсивного отложения нагара в поршнях дизелей фирмы «GeneralMotors» (США) достигается за счет подачи масла в поршни через форсунку, а не через шатун, как на дизелях типа Д49.

В таблице.1. представлены результаты испытаний и расчетных исследований распределения масла в дизеле типа Д49 при двух методах подачи масла в поршни.

Из таблицы видно, что при переходе на подачу масла в поршни через форсунки поступление масла в поршни на номинальном режиме увеличивается в 5 раз. При таком увеличении количества масла в поршне дизеля типа Д49 температура его внутри головки поршня будет не выше 90⁰ С и при этом отложение нагара станет в несколько раз меньшим, исчезнет процесс зарастания нагаром отверстий для перетока масла.

Таблица 1.

Прокачка масла через дизель типа Д49 при подаче его в поршни через шатуны и форсунки

Параметры	Частота вращения коленчатого вала, об/мин
Параметры	400	500	600	700	800	900	1000
1	2	3	4	5	6	7	8
Прокачка масла через дизель, кг/ч*	35000	47000	65000	80000	95000	100300	115000
Средняя прокачка масла через один поршень, кг/ч*	535/475	545/638	546/883	520/1087	480/1291	415/1399	305/1562
Прокачка масла через все поршни, кг/ч*	560/ 7609	720/ 10218	720/ 14131	320/ 17391	680/ 20652	640/ 22391	480/ 25000
Прокачка масла через поршни в % от прокачки через дизель*	4,5/27,8	8,5/27,8	13,4/27,8	10,4/27,8	8,1/27,8	6,4/27,8	4,2/27,8

* В числителе при подаче масла в поршни через шатуны, а в знаменателе – при подаче масла через форсунки

2.3 Правила ремонта поршня дизеля Д49

Через люки блока цилиндров, при положении поршня в НМТ, осмотреть стопорение шпилек и гаек, а при положении поршня в ВМТ осмотреть состояние рабочей поверхности втулки цилиндра [6].

В случае обнаружения натиров и рисок, способных привести к задиру поршня и втулки, разобрать цилиндровый комплект для устранения неисправности.

При каждом осмотре поршней прокачать дизель маслом и проверить поступление масла к втулке верхней головки шатуна и пальцу поршня, а также на охлаждение поршня по сливу масла из четырёх каналов.

Слив должен быть непрерывным и равномерным.

Разборку производить в следующей последовательности:

1) замаркировать положение компрессионных и маслосъёмных колец в ручьях поршня и снять их с поршня;

2) расшплинтовать и отвернуть гайки крепления головки к тронку, снять втулки. Замаркировать взаимное положение головки и тронка;

3) отъединить головку от тронка и снять уплотнительное кольцо;

4)вынуть из тронка стакан и пружину;

5) при необходимости замены шпилек вывернуть их;

6) удалить нагар с головки поршня и поршневых колец;

7) промыть все детали поршня дизельным топливом и протереть их.

Детали, имеющие трещины, сколы, задиры рабочей поверхности, а также браковочные размеры заменить.

В случае наличия указанных дефектов на головке или тронке поршня заменить поршень новым. Замену шпилек произвести, как указано в сборке поршня. При ослаблении крепления или разрушении сливных трубок установить новые на эпоксидном клее на основе смол ЭД16, ЭД20.

Острые кромки и небольшие натиры на рабочей поверхности головки и тронка зачистить в направлении, перпендикулярном оси тронка. На опорной поверхности тронка, сопрягаемой с головкой поршня, при наличии наплывов алюминия удалить их шабером.

При наличии скола хрома на компрессионных кольцах или его полного износа в районе замков, а также задира поверхности колец –их следует заменить новыми.

Проверить величину зазоров поршневых колец в свободном и рабочем состоянии.

Категорически запрещено промывать тронки горячей водой в моечной машине.

Проверить зазоры между поршневыми кольцами и канавками. При замере зазоров у компрессионных колец с односторонней трапецией они должны быть плотно прижаты к поверхности поршневой Г-образной канавки.

Сборку производить по маркировке в следующей последовательности:

1) если производилась замена шпилек или их вывёртывали, то перед завёртыванием необходимо обезжирить их посадочные концы и резьбовые отверстия в головках, смазать их эпоксидным клеем на основе смол ЭД16, ЭД20. Ввернуть шпильки в поршень и затянуть их моментом 79-100 Н.м;

2) установить новое уплотнительное кольцо на тронк поршня и смазать его маслом, применяемым для дизеля;

3) соединить тронк с головкой, совмещая буквы “ВП” на верхнем торце головки с буквами “ВП” на нижнем торце тронка. Установить на шпильки втулки, смазать резьбу гаек и шпилек маслом применяемом для дизеля и навернуть гайки;

4) наворачивание гаек производить равномерно, в перекрёстном порядке за три-четыре приёма динамометрическим ключом на момент 130 Н.м. и далее до совпадения отверстий в шпильках с прорезями гаек, моментом не более 160 Н.м;

5) застопорить гайки и шпильки проволокой. Завязанная проволока должна быть натянутой, и не должна иметь свободного перемещения и поверхностных дефектов (забоин, надрывов);

6) для определения зазора между поршнем и втулкой цилиндра замерить диаметр направляющей части поршня на пояске шириной 30 мм и дуге 180+10 мм;

7) установить маслосъёмные и компрессионные кольца, после чего проверить:

- чтобы риска на кромке замка компрессионного (минутного) кольца была вверху;

- чтобы перемещение поршневых колец в канавках поршня было свободным без защемления;

- утопание поршневых колец в канавках поршня. Выступание колец из канавок не допускается;

- зазоры между поршневыми кольцами и канавками. При замере зазоров у компрессионных колец с односторонней трапецией они должны быть плотно прижаты к поверхности поршневой канавки.

8) установить в тронк пружину и стакан.

Заключение

Проведённый анализ показывает, что в настоящее время качество и надёжность основных деталей дизелей (как впрочем и почти всех комплектующих локомотивов в целом ), оставляет желать лучшего.

Не во всех депо и ремонтных заводах обслуживание производиться должным образом. Следовательно, снижается надёжность и ресурс детали.

Необходимо обеспечить надлежащий контроль качества сборки, производства и обслуживания всех узлов и агрегатов, применяемых в конструкции локомотива.

В результате исследований и на основе опыта эксплуатации конструкция поршня дизелей Д49 постоянно совершенствуется.

К данному моменту поршни дизелей Д49 зарекомендовали себя как современные и надёжные детали.

Список литературы

1. А.И. Володин, В.З. Зюбанов , В.Д. Кузьмич Локомотивные энергетические установки. М.: ИПК «Желдориздат», 2002. – 718с.

2. А.Э. Симсон , А.З. Хомич. Тепловозные двигатели внутреннего сгорания. Учебник для Вузов .М.: Транспорт, 1987. - 467 с.

3. Никитин Е.А. Тепловозные дизели типа Д49. М.: Транспорт, 1982. - 343 с.

4. Васильев Э.Ф. Какой поршень нам нужен? / / Локомотив. – 2001, - № 9. - стр.38-39.

5. Никитин Е.А. Дизели типа Д49: пути снижения повреждаемости деталей. / / Локомотив. – 2000, - № 10. - стр. 28-31.

6. Никитин Е.А, Коробенков А.И. Руководство по эксплуатации дизель-генератора 2А-9ДГ. М.: Транспорт, 2001. - 640 с.
