Курсовая работа: Тепловой и динамический расчет двигателя

БЕЛОРУССКИЙ НАЦИОНАЛЬНЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ

Автотракторный факультет

Кафедра “Двигатели внутреннего сгорания”

Курсовая работа

по дисциплине “Автомобильные двигатели”

Тема: “Тепловой и динамический расчет двигателя”

Минск 2009

Содержание

Введение

1. Исходные данные для теплового расчета поршневого двигателя внутреннего сгорания

2. Тепловой расчет и определение основных размеров двигателя

2.1 Процесс наполнения

2.2 Процесс сжатия

2.3 Процесс сгорания

2.4 Процесс расширения

2.5 Процесс выпуска

2.6 Индикаторные показатели

2.7 Эффективные показатели

2.8 Размеры двигателя

2.9 Сводная таблица результатов теплового расчетa

2.10 Анализ полученных результатов

3. Динамический расчет

3.1 Построение индикаторной диаграммы

3.2 Развертка индикаторной диаграммы в координатах

3.3 Построение диаграмм сил

3.4 Построение диаграммы суммарного крутящего момента

4. Расчет и построение внешней скоростной характеристики двигателя

5. Воздушный фильтр ЗИЛ-433100

Заключение

Литература

Введение

Тепловой расчет двигателя служит для определения параметров рабочего тела в цилиндре двигателя, а также оценочных показателей рабочего процесса, для оценки мощностных и экономических показателей, позволяющих оценить мощность и расход топлива.

В основе методики расчета лежит метод В.И. Гриневецкого, в дальнейшем усовершенствованный Е.К. Мазингом, Н.Р. Брилингом, Б.С. Стечкиным и др.

Задачей динамического расчета является определение сил, действующих в механизмах преобразования энергии рабочего тела в механическую работу двигателя.

В настоящей работе тепловой и динамический расчеты выполняются для режима номинальной мощности.

1. Исходные данные для теплового расчета поршневого двигателя внутреннего сгорания

Прототип двигателя ЗИЛ - 645

Номинальная мощность 145

Частота вращения коленчатого вала 2900

Число цилиндров 8

Степень сжатия 18,5

Тактность 4

Коэффициент избытка воздуха 1,73

Отношение хода поршня к диаметру цилиндра 1,05

2. Тепловой расчет и определение основных размеров двигателя

2.1 Процесс наполнения

В результате данного процесса цилиндр двигателя (рабочая полость) наполняется свежим зарядом. Давление и температура окружающей среды принимаются: , .

Давление остаточных газов в зависимости от типа двигателя . Принимаем .

Температура остаточных газов выбирается в зависимости от типа двигателя с учетом того, что для дизельных двигателей она изменяется в пределах . Принимаем .

В зависимости от типа двигателя температура подогрева свежего заряда

.

Принимаем .

Давление в конце впуска . Принимаем .

Величина потери давления на впуске , для дизелей, колеблется в пределах . Принимаем

Коэффициент остаточных газов

.

Величина коэффициента остаточных газов для дизеля изменяется в пределах .

Температура в конце впуска

.

Величина для двигателей с наддувом находится в пределах

.

Коэффициент наполнения

2.2 Процесс сжатия

Давление в конце сжатия

.

Температура в конце сжатия

.

В этих формулах - показатель политропы сжатия, который для автотракторных двигателей находится в пределах .

2.3 Процесс сгорания

Теоретически необходимое количество воздуха для сгорания 1 кг жидкого топлива

.

Средний элементарный состав дизельного топлива принимают:

Количество свежего заряда для дизельного двигателя

.

Количество продуктов сгорания при работе двигателей на жидком топливе при

.

Теоретический коэффициент молекулярного изменения

.

Действительный коэффициент молекулярного изменения

.

Величина μ для дизелей изменяется в пределах .

Низшую теплоту сгорания дизельного топлива принимаем:

.

Средняя мольная теплоемкость свежего заряда

.

Средняя мольная теплоемкость продуктов сгорания для дизелей

Значения коэффициента использования теплоты при работе дизельного двигателя на номинальном режиме следующие . Принимаем .

Максимальная температура сгорания подсчитывается по уравнению

(1)

Степень повышения давления

.

Величину степени повышения давления для дизелей с неразделенными камерами сгорания и объемным смесеобразованием выбирают в следующих пределах: . Принимаем .

Решая уравнение (1), находим :

,

,

.

Величина теоретического максимального давления цикла и степень повышения давления:

Численное значение степени повышения давления k при неразделенной камере сгорания . Принимаем .

Действительное давление

,

.

2.4 Процесс расширения

Степень предварительного расширения для дизельных двигателей

Степень последующего расширения

.

Давление в конце расширения

.

Величина среднего показателя политропы расширения для дизельных двигателей .

Температура в конце расширения

.

2.5 Процесс выпуска

Параметрами процесса выпуска ( и ) задаются в начале расчета процесса впуска. Правильность предварительного выбора величин и проверяется по формуле профессора Е. К. Мазинга:

.

Погрешность вычислений составляет

.

Т.к. погрешность вычислений не превышает 10% ,то величина выбрана правильно.

2.6 Индикаторные показатели

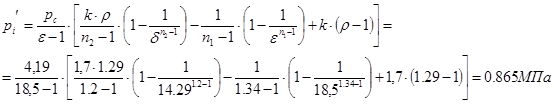

Среднее индикаторное давление теоретического цикла для дизельных двигателей подсчитывается по формуле:

Среднее индикаторное давление действительного цикла

,

где – коэффициент полноты диаграммы, который принимается для дизельных двигателей . Принимаем .

Величина для дизельных двигателей без наддува может изменяться.

Индикаторный КПД для дизельных двигателей подсчитывается по формуле

.

Удельный индикаторный расход топлива определяется по уравнению

.

Величина индикаторного КПД для автотракторных дизельных двигателей .

2.7 Эффективные показатели

Механический КПД дизельного двигателя . Принимаем .

Тогда среднее эффективное давление

,

а эффективный КПД

.

Удельный эффективный расход жидкого топлива

.

2.8 Размеры двигателя

По эффективной мощности, частоте вращения коленчатого вала и среднему эффективному давлению определяем литраж двигателя

,

где , , , - для четырехтактных двигателей.

Рабочий объем одного цилиндра:

.

где i=8 – число цилиндров.

Диаметр цилиндра

Принимаем диаметр цилиндра D =0,115м.

Ход поршня

.

Определяем основные параметры и показатели двигателя:

- литраж двигателя

,

- эффективную мощность

,

- эффективный крутящий момент

,

- часовой расход жидкого топлива

,

- среднюю скорость поршня

.

Определим погрешность вычисления :

, что допустимо.

Литровая мощность определяется по формуле

.

Величина литровой мощности для автотракторных дизельных двигателей колеблется в пределах .

2.9 Сводная таблица результатов теплового расчета

Таблица 1

2.10 Анализ полученных результатов

В результате теплового расчета были определены параметры рабочего тела в цилиндре двигателя, а также произведены оценочные показатели процесса, позволяющие определить размеры двигателя и оценить его мощностные и экономические показатели.

3. Динамический расчет

Порядок выполнения расчета для поршневого двигателя

Динамический расчет кривошипно-шатунного механизма выполняется с целью определения суммарных сил и моментов, возникающих от давления газов и от сил инерции. Результаты динамического расчета используются при расчете деталей двигателя на прочность и износ.

В течение каждого рабочего цикла силы, действующие в кривошипно-шатунном механизме, непрерывно изменяются по величине и направлению. Поэтому для характера изменения сил по углу поворота коленчатого вала их величины определяют для ряда различных положений вала через каждые 30 град ПКВ. В отдельных случаях через 10 град ПКВ.

Последовательность выполнения расчета следующая:

1. Строим индикаторную диаграмму в координатах .

2. Перестраиваем индикаторную диаграмму, выполненную по результатам теплового расчета, в координаты .

3. Определяем силу давления газов на днище поршня для положений коленчатого вала, отстоящих друг от друга на 30° ПКВ в пределах (0…720)° ПКВ.

За начало отсчета принимаем такое положение кривошипа, когда поршень находится в начале такта впуска.

Сила давления газов на днище поршня определяется по формуле

,

где .

Результаты расчета заносятся в табл. 2.

Таблица 2

4. Определяем силу инерции от возвратно-поступательно движущихся масс

Масса поступательно движущихся частей КШМ определяется из выражения

,

где - доля массы шатуна, отнесенная к возвратно-поступательно движущимся массам.

. Принимаем .

Приближенные значения и определяем с помощью таблицы:

, , ,

.

Тогда принимаем m

,

.

Угловая скорость

.

При известной величине хода поршня S радиус кривошипа

.

5. Находим суммарную силу, действующую в кривошипно-шатунном механизме. Определение этой силы ведем путем алгебраического сложения сил давления газов и сил инерции возвратно-поступательно движущихся масс

Результаты определения , а также и заносятся в табл.1.

6. Определяем нормальную силу К, направленную по радиусу кривошипа (см. рис. 1)

Рис. 1.

7. Определяем тангенциальную силу Т, направленную по касательной к окружности радиуса кривошипа (см. рис. 1)

Результаты определения К и Т заносим в табл. 3.

Таблица 3

3.1 Построение индикаторной диаграммы

Индикаторная диаграмма строится в координатах . Построение индикаторной диаграммы двигателя внутреннего сгорания производится на основании теплового расчета.

В начале построения на оси абсцисс откладывают отрезок , соответствующий рабочему объему цилиндра, а по величине равный ходу поршня в масштабе , который в зависимости от величины хода поршня проектируемого двигателя может быть принят 1:1, 1.5:1 или 2:1.

Принимаем 1:1.

Отрезок , соответствующий объему камеры сгорания, определяется из соотношения

.

Отрезок

.

При построении диаграммы выбираем масштаб давления .

Затем по данным теплового расчета на диаграмме откладывают в выбранном масштабе величины давлений в характерных точках .

По наиболее распространенному графическому методу Брауэра политропы сжатия и расширения строим следующим образом.

Из начала координат проводим луч под углом к оси координат. Далее из начала координат проводим лучи и под углами и к оси ординат. Эти углы определяют из соотношений

, ,

, .

Политропу сжатия строим с помощью лучей и . Из точки проводим горизонталь до пересечения с осью ординат; из точки пересечения - линию под углом к вертикали до пересечения с лучом , а из этой точки - вторую горизонтальную линию, параллельную оси абсцисс. Затем из точки проводим вертикальную линию до пересечения с лучом . Из этой точки пересечения под углом к вертикали проводим линию до пересечения с осью абсцисс, а из этой точки - вторую вертикальную линию, параллельную оси ординат, до пересечения со второй горизонтальной линией. Точка пересечения этих линий будет промежуточной точкой политропы сжатия. Точку находим аналогично, принимая точку за начало построения.

Политропу расширения строим с помощью лучей и , начиная от точки , аналогично построению политропы сжатия. Критерием правильности построения политропы расширения является приход ее в ранее нанесенную точку .

После построения политропы сжатия и расширения производим скругление индикаторной диаграммы с учетом предварения открытия выпускного клапана, опережения зажигания и скорости нарастания давления, а также наносим линии впуска и выпуска. Для этой цели под осью абсцисс проводим на длине хода поршня как на диаметре полуокружность радиусом . Из геометрического центра в сторону н.м.т. откладываем отрезок

,

где - длина шатуна.

При скруглении индикаторной диаграммы из центра проводят луч под углом , соответствующим предварению открытия выпускного клапана. Полученную точку , соответствующую началу открытия выпускного клапана, сносим на политропу расширения (точка ).

Далее из того же центра проводят луч под углом , соответствующим углу опережения начала впрыска топлива ( ПКВ до в.м.т.), а точку сносим на политропу сжатия, получая точку . На линии в.м.т. находим точку из соотношения . Соединяем точки и плавной кривой. Из точки проводим плавную кривую до середины отрезка . Из середины отрезка проводим кривую с плавным переходом в кривую политропы расширения.

Затем проводим плавную кривую изменения линии расширения в связи с предварительным открытием выпускного клапана.

В результате указанных построений получаем действительную индикаторную диаграмму.

3.2 Развертка индикаторной диаграммы в координатах

Развертку индикаторной диаграммы в координаты выполняем справа от индикаторной диаграммы. Ось абсцисс развернутой диаграммы располагаем по горизонтали на уровне линии индикаторной диаграммы. Длина графика (720° ПКВ) делится на 24 равных участка, которые соответствуют определенному углу поворота коленчатого вала. Каждую точку на линии абсцисс нумеруем (0, 30, 60° ПКВ). По наиболее распространенному способу Ф.А. Брикса дальнейшее перестроение индикаторной диаграммы ведем в следующей последовательности.

Полученную полуокружность делим вспомогательными лучами из центра на 6 равных частей, а затем из центра Брикса (точка ) проводим линии, параллельные вспомогательным лучам, до пересечения с полуокружностью.

Вновь полученные точки на полуокружности соответствует определенным углам ПКВ. Из этих точек проводим вертикали до пересечения с соответствующими линиями индикаторной диаграммы. Развертку индикаторной диаграммы начинаем, принимая за начало координат положение поршня в в.м.т. в начале такта впуска. Далее для каждого значения угла на индикаторной диаграмме определяем величину давления в надпоршневой полости и заносим в табл. 1. Модуль газовой силы также заносим в табл. 1. По данным этой таблицы строим зависимость .

Полученные точки на графике соединяем плавной кривой.

3.3 Построение диаграмм сил

График силы инерции строим в том же масштабе и на той же координатной сетке, где выстроен график газовой силы . На основании полученных графиков и на той же координатной сетке и в том же масштабе строим график суммарной силы .

Определение модуля силы для различных значений угла выполняем путем суммирования в каждой точке ординат графиков и с учетом их знаков или модулей сил и из табл. 1.

Координатную сетку для графика сил и размещаем под координатной сеткой сил , , . График сил и строим в том же масштабе, что и предыдущий график.

Принимаем масштабные коэффициенты

.

3.4 Построение диаграммы суммарного крутящего момента

Для построения кривой суммарного крутящего момента многоцилиндрового двигателя необходимо графически просуммировать кривые крутящих моментов от каждого цилиндра, сдвигая влево одну кривую относительно другой на угол поворота кривошипа между вспышками.

Для двигателя с равными интервалами между вспышками суммарный крутящий момент будет периодически повторяться.

Для четырехтактного двигателя через

.

Поскольку

,

а ,

то кривая , будет отличаться от кривой лишь масштабом.

Масштаб крутящего момента

;

где - масштаб силы, Н/мм.

Результаты расчета М₁ , М₂ , М₃ , М₄ , М_5, М_6, М_å заносим в табл.4

Таблица 4

Средний крутящий момент определяется по площади, лежащей под кривой графика суммарного :

;

где и - соответственно положительная и отрицательная площади под кривой суммарного _. , мм² ;

- длина интервала между вспышками по диаграмме крутящего момента, мм.

Эффективный крутящий момент двигателя

Значение см. в разделе 2.7. Значение эффективного крутящего момента, полученное по данной формуле, должно совпадать с величиной , вычисленной ранее.

Относительная погрешность вычислений не должна превышать .

4. Расчет и построение внешней скоростной характеристики двигателя

Для расчета и построения внешней скоростной характеристики двигателя воспользуемся следующими эмпирическими зависимостями:

где _, - эффективная мощность (кВт) и удельный эффективный расход топлива (г/(кВт∙ч)) при заданной частоте вращения коленчатого вала (об/мин) в искомой точке скоростной характеристики двигателя;

, - максимальная эффективная мощность двигателя (кВт) и максимальный удельный эффективный расход топлива (г/(кВт∙ч)) при частоте вращения коленчатого вала (об/мин);

- постоянные коэффициенты (табл. 4).

Значения коэффициентов для расчета характеристики двигателя.

Таблица 5

Значения и берутся из ранее произведенных расчетов:

_,

,

где , - заданные номинальная эффективная мощность двигателя (кВт) и соответствующая ей частота ращения коленчатого вала (об/мин).

Текущие значения эффективного крутящего момента (Н∙м) и часового расхода топлива (кг/ч), необходимые для построения соответствующих графиков, рассчитываются по формулам:

,

.

Данные для построения внешней скоростной характеристики двигателя представлены в табл. 6.

Для построения внешней скоростной характеристики двигателя принимаем масштабы построения , , , .

Таблица 6.

5. Воздушный фильтр ЗИЛ-433100

Эффективность системы очистки обычно характеризуется коэффициентом пропускания пыли, который зависит как от типа самой системы, так и от режима работы двигателя. Например, в инерционных системах очистки он уменьшается с ростом расхода воздуха, а в системах с сухими (картонными) сменными фильтрами такой зависимости почти нет. Есть у фильтрующего элемента и еще один важный показатель - так называемое предельное сопротивление засасываемому воздуху. Но он характеризует скорее не качество работы фильтра, а эксплуатационные показатели двигателя в условиях недостатка воздуха для смесеобразования. По мере засорения фильтрующего элемента его сопротивление воздушному потоку растет и, следовательно, уменьшается количество воздуха, поступающего на смесеобразование. В определенных режимах это ведет к обогащению смеси, а, значит, к неполному ее сгоранию. Соответственно снижаются мощностные показатели двигателя, увеличиваются расход топлива и концентрация токсичных веществ в выхлопных газах. Словом, с формальных позиций предельно допустимое сопротивление воздушного фильтра - это граница, после которой фильтрующий элемент из помощника превращается во врага. Не случайно данный показатель в значительной степени определяет и конструкцию фильтра, и материалы, из которых он делается. Если говорить о классификации систем очистки воздуха, то их принято разделять, во-первых, по количеству ступеней очистки и, во-вторых, по принципам улавливания пыли. Различают одно-, двух- и трехступенчатые системы, которые еще разделяются на шесть групп:

- сухие инерционные воздухоочистители со сбором отсепарированной пыли в бункер;

- сухие инерционные с отсосом пыли посторонним устройством;

- сухие инерционные с выбросом пыли в атмосферу;

- инерционно-масляные;

- системы, использующие фильтрующие элементы со смоченной маслом набивкой;

- системы с сухими элементами, имеющими фильтрующую перегородку.

Первые три типа в основном используются в качестве первой ступени в двух- или трехступенчатых очистителях на грузовиках и тракторах. На легковых автомобилях чаще применяют одноступенчатые воздухоочистители четвертого и шестого типов. Ну, а элементы со смоченной набивкой - вообще экзотика, их выпускает только английская компания "К и Н" (K&N). Крайне редко встречаются и фильтрующие элементы из пористого полиуретана, смоченного моторным маслом. Бескаркасный фильтрующий элемент фирмы "Fram" (устанавливается на некоторых моделях "Мерседес")

Инерционно-масляные фильтры

Не так давно подобные воздухоочистители стояли практически на всех автомобилях. Да и сегодня часть дизельных двигателей ЯМЗ и почти все бензиновые типа ЗИЛ-130 комплектуются инерционно-масляными системами очистки воздуха. Принцип такой системы. В ее составе две обязательных составляющих: масляная ванна и фильтрующий элемент, представляющий собой набивку из металлической либо капроновой нити. Во время работы воздух проходит в кольцевую щель между корпусом и фильтрующим элементом, а затем к отражателю. При повороте поток воздуха захватывает масло из ванны и вместе с ним устремляется в фильтрующую набивку. Там образуется псевдокипящий пеномасляный слой, где и происходит сам процесс очистки воздуха: частички пыли, коснувшись масла, прилипают к нему. При неработающем двигателе масло из фильтрующего элемента стекает в ванну и увлекает за собой задержанную пыль. Скапливающуюся на дне масляной ванны грязь приходится регулярно удалять, а сам фильтрующий элемент - промывать. Дело это трудоемкое и, главное, вредное с точки зрения экологии. В последние годы инерционно-масляные воздухоочистители постепенно сдают свои позиции системам с сухими сменными элементами, имеющими фильтрующую перегородку. Основная причина отступления - меньшая эффективность. Лишь при максимальном расходе воздуха коэффициент пропуска пыли у инерционно-масляных систем с трудом подбирается к 1-2%. В эксплуатации такие режимы - редкость. А при самых распространенных нагрузках (около 20% мощности) пропуск пыли может достигать пяти, а то и десяти процентов. Сухие фильтрующие элементы практически лишены этого недостатка: на всех режимах работы двигателя они пропускают не более одного процента пыли. Поэтому картонным фильтрам прощается их "одноразовость". Системы очистки воздуха со сменными фильтрующими элементами Современные сменные сухие фильтры - это достаточно сложные конструкции из легких металлов, полимеров и тонкого пористого картона (почти бумаги). Их достоинства очевидны: высокая степень очистки и низкое сопротивление. То есть именно то, что улучшает эксплуатационные характеристики двигателя и продлевает срок его службы. Еще один неоспоримый плюс - простота и удобство замены элемента. Сопротивление фильтрующего элемента прямо связано со временем его работы и загрязненностью атмосферного воздуха. Надо добавить, что решающую роль в долговечности этих изделий играет, конечно, площадь фильтрующей поверхности. Фильтр для "Жигулей", имея площадь фильтрации 0,33 кв.м, достигает предельного сопротивления при пробеге 20 тыс. км. У "волговского" фильтра эти цифры равны 1 кв.м и 30 тыс. км пробега соответственно. Разумеется, приведенные цифры максимального пробега достаточно приблизительны, они получены для дорог с малой запыленностью воздуха, поэтому в реальных условиях их надо корректировать в меньшую сторону. То есть менять фильтрующие элементы чаще. Интересно отметить, что очищающая способность фильтра мало зависит от срока работы. Хорошей иллюстрацией сказанного служат экспериментальные данные, полученные на специальном безмоторном стенде НАМИ (объекты исследования - фильтрующие элементы ВАЗ).

Коэффициент пропуска пыли, достаточно высокий в самом начале работы фильтра (у изделий разных производителей он колеблется от 2,5 до 4,5%), быстро снижается до значений, не превышающих 1%. Объясняется это тем, что пыль, забивая поры картона, как бы сама создает дополнительный фильтрующий слой на его поверхности. Это происходит достаточно быстро – в течение одной минуты работы. Здесь стоит отметить, что сегодня именно испытательные стенды служат основным инструментом для получения объективной технической информации. Специальные методики позволяют пересчитать стендовые часы наработки в тысячи километров пробега. Вот только за рубежом результаты пересчитывают по другим коэффициентам. Отсюда, разница в инструкциях по периодичности замены фильтрующих элементов. С грузовиками картина иная - конкретных инструкций по замене фильтров нет. Это понятно: один и тот же мотор может быть установлен и на шоссейном рефрижераторе, и на карьерном самосвале. Условия работы абсолютно разные и нелепо было бы назначать для этих автомобилей некий средний пробег до смены фильтра. Поэтому на грузовиках применяют индивидуальные индикаторы засоренности воздухоочистителя, сигнал от которых поступает на стрелочный прибор или контрольную лампочку. У дизельных двигателей с турбонаддувом, как и у бензиновых инжекторных, к очистке воздуха предъявляются более жесткие требования. Это связано, в первую очередь, с особенностями их эксплуатации. При прочих равных условиях фильтры на таких двигателях меняют чаще, либо применяют фильтрующие элементы с повышенной площадью фильтрации.

О конструкциях и материалах

Фильтрующие элементы выпускаются трех конструктивных типов: цилиндрические (эти нам хорошо известны), панельные (например, Fram или AC Delco) и бескаркасные (в том числе и отечественные БиГУР

Нередко поток воздуха, проходящий через высокий фильтрующий элемент, вызывает пульсацию картонной шторы. Если при этом штора достает до каркаса фильтра (обечайки), на ней очень быстро появляются надрывы. Особенно часто это бывает, когда обечайка сделана из металла. Сама фильтрующая перегородка (штора) делается из специального высокопористого, пропитанного смолами картона. Пропитка нужна, чтобы предохранить штору от размокания при попадании на нее влаги. Если в процессе эксплуатации вы обнаружите, что штора разбухла - немедленно замените фильтр. Вообще, картон - самый распространенный материал для воздушных фильтров. Но в некоторых странах, например в Японии, сменные элементы делают из синтетических волокон. Эксплуатация таких элементов требует более строгого соблюдения предельных норм пользования. На престижных английских машинах "Роллс-Ройс", а иногда и на спортивных автомобилях устанавливают каркасные (проволочные) элементы из пятислойной марли, пропитанной "фирменным" маслом. По сравнению с картонными у них гораздо меньше начальное сопротивление. Кроме того, после специальной обработки они могут применяться повторно. Именно такие фильтры делает уже упомянутая нами компания K&N. Эти изделия могут устанавливаться и на некоторые серийные машины – например "Ауди" или БМВ. На цилиндрических (например, "жигулевских") фильтрах часто ставят так называемые предочистители в виде белого пояска из искусственного материала. Предочиститель хорош тем, что задерживает до 40% пыли, снижая пылевую нагрузку на картонную штору. Кроме того, он эффективно вбирает в себя сажу, несгоревшие углеводороды и пары масла - эти неизбежные компоненты атмосферы большого города. На грузовых автомобилях и тракторах, работающих в условиях большой запыленности воздуха, стоит применять двухступенчатую очистку. Для этого внутрь основного фильтрующего элемента помещают "фильтр безопасности", имеющий меньшую поверхность фильтрации. В случае нарушения герметичности основного фильтрующего элемента он берет на себя защиту двигателя от пыли.

Рисунок 2- Воздушный фильтр

1-воздухозаборник; 2-распорная пружина; 3-фильтрующий элемент; 4-уплотнитель; 5-крышка; 6-винт; 7-защёлка; 8-корпус; 9-патрубок отсоса пыли; 10-воздухопровод; 11-кронштейн; 12-шплинт дренажного отверстия; 13-соединительный патрубок; 14-хомут; 15-установочная метка.

Воздушный фильтр (рис.2) двухступенчатый, сухого типа, с инерционной решёткой, автоматическим отсосом пыли и сменным бумажным элементом. Воздушный фильтр состоит из корпуса, фильтрующего элемента и крышки. Фильтр прикреплен винтом 6 к воздухопроводу 10 и кронштейну 11, установленному на впускной трубе. Соосность воздухозаборника с отверстием в капоте обеспечивается при условии совмещения метки на корпусе фильтра с осью болта крепления фильтра (метка на корпусе может быть нанесена краской). Для обеспечения герметичности между крышкой и корпусом установлено уплотнительное кольцо. Верхняя крышка прикреплена к корпусу четырьмя защелками. Воздух через входной патрубок попадает для предварительной очистки в первую ступень с инерционной решеткой. В результате резкого изменения направления потока воздуха в инерционной решетке крупные частицы пыли отделяется п. под действием вакуума в патрубке, соединенном с эжектором глушителя, выбрасывается в атмосферу. Предварительно очищенный в первой ступени воздух поступает во вторую ступень с бумажным фильтрующим элементом для более тонкой очистки. Проникая через поры фильтрующего элемента, воздух оставляет на его поверхности мелкие частицы пыли. Окончательно очищенный воздух через трубопроводы поступает в цилиндры двигателя. В системе питания двигателя воздухом применен индикатор засоренности воздушного фильтра, установленный на впускном трубопроводе. По мере засорения фильтра растет вакуум во впускном трубопроводе. При достижении величины вакуума 0,007 МПа (0,07 кгс/см*) индикатор срабатывает, при этом в его смотровом окне появляется красный участок барабана, который остается в таком положении и после остановки двигателя. При срабатывании индикатора следует немедленно обслужить воздушный фильтр.

Заключение

В результате выполнения курсовой работы был произведен тепловой и динамический расчет двигателя.

При выполнении теплового расчета были определены параметры рабочего тела в цилиндре двигателя, а также оценочные показатели процесса, позволяющие определить размеры двигателя и оценить его мощностные и экономические показатели.

При выполнении динамического расчета были определены силы, действующие на кривошипно-шатунный механизм, произведен расчет и построены диаграммы суммарного крутящего момента и внешней скоростной характеристики двигателя.

Литература

1. Вершина Г.А., Якубенко Г.Я. Методическое пособие по курсам «Теория рабочих процессов ДВС» и «Динамика ДВС» для студентов специальности Т.05.10.00. - Мн.: Техноперспектива, 2001. -87 с.

2. Железко Б.Е. Основы теории и динамики автомобильных и тракторных двигателей.- Мн., 1980. -304 с.

3. Колчин А.И., Демидов В.П. Расчет автомобильных и тракторных двигателей. - М.: Высшая школа, 1980. -400 с.

4. Автомобильные двигатели. Под ред. д-ра техн. наук Ховаха М. С. - М.: Машиностроение, 1977. -592с.

Проект реконструкции цеха первичной переработки нефти и получения битума на ОАО «Сургутнефтегаз»

Модернизация двигателя мощностью 440 квт с целью повышения их технико-экономических показателей

Оборудование летательных аппаратов

Двигатели стирлинга. Области применения

Тепловой расчет двигателя внутреннего сгорания

Расчет параметров рабочего процесса и выбор элементтов конструкции тепловозного двигателя

Испытательная станция турбовинтовых двигателей ТВ3–117 ВМА–СБМ1 серийного производства

Двигатель ЗиЛ-130

Исследование процесса технической эксплуатации топливных форсунок системы распределённого впрыска

Расчет параметров рабочего процесса и выбор элементов конструкции тепловозного дизеля

Анализ эффективности работы двигателя внутреннего сгорания

Автомобильные дизельные топлива

Устройство и принцип работы автомобиля ЗиЛ-130

Влияние загрязнения атмосферного воздуха на состояние рябины обыкновенной

Расчет автомобильного карбюраторного двигателя

Полные ответы на билеты по автоделу (экзамен 2002)

Организация поста технического обслуживания и ремонта карбюраторов двигателей легковых автомобилей
